Besiktningsrapport

9.6

Installation genom

Solvision

Datum

6 september 2023

Ort

Järna, Stockholms län

Underbyggnad

Skenornas infästning

Takgenomföring

Återställande av takpannor

96% godkända4% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V

MontagesystemWeland Stål: Läktfästen

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Solvision som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DM(XXX)M10-54HBB/-V

Godkända kontrollpunkter

16/16

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

GroWatt: MOD 3-10KTL3-XH

Godkända kontrollpunkter

37/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaMissvisande varselmärkningMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Weland Stål: Läktfästen

Anmärkningar

1/1

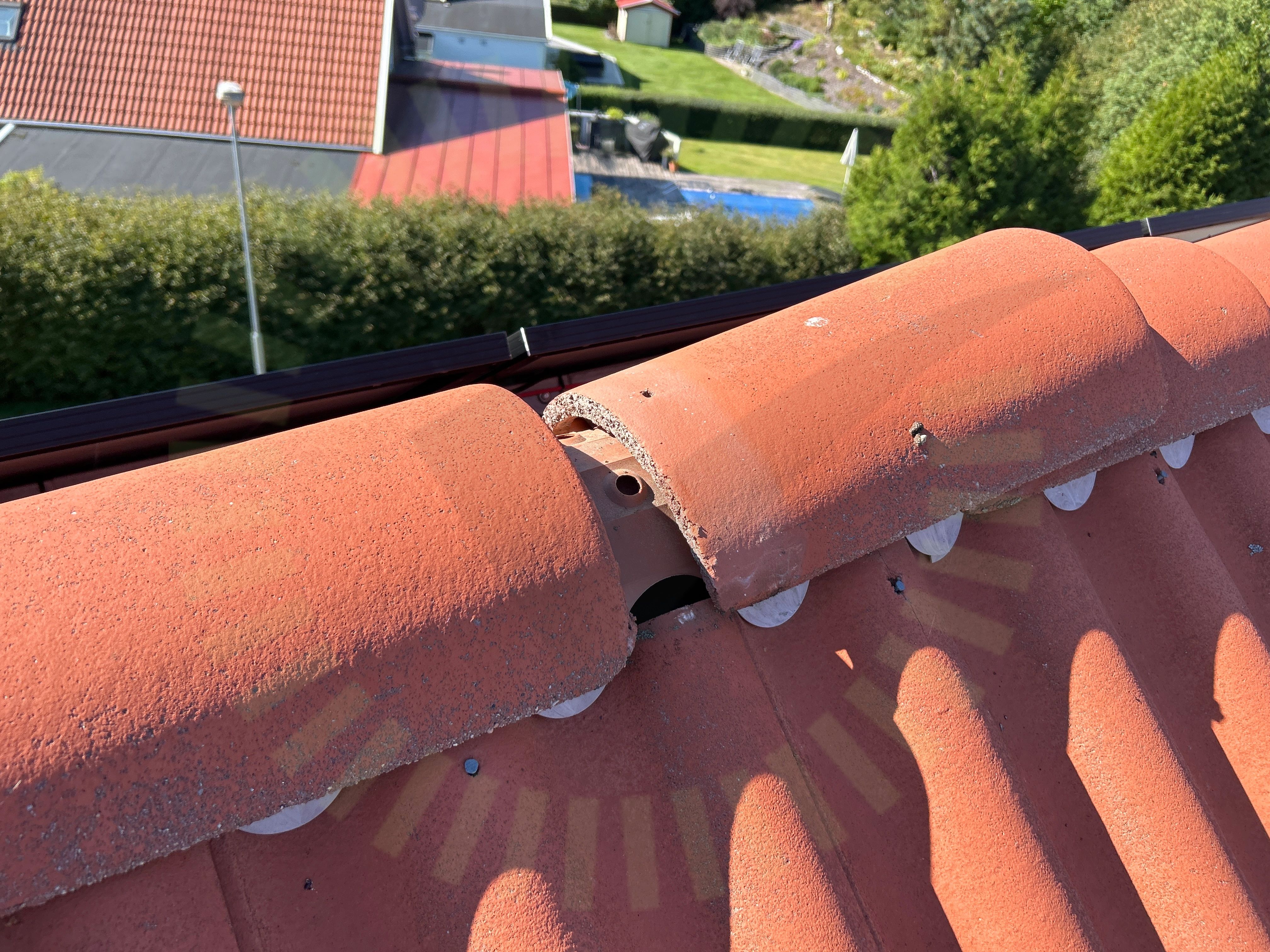

5.1 Återställande av takpannor

Inte godkänd

Nockpannor är inte fastsäkrade.

Undercentral

Godkända kontrollpunkter

6/6

BöjradieInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Weland Stål: Läktfästen

Anmärkningar

3/23

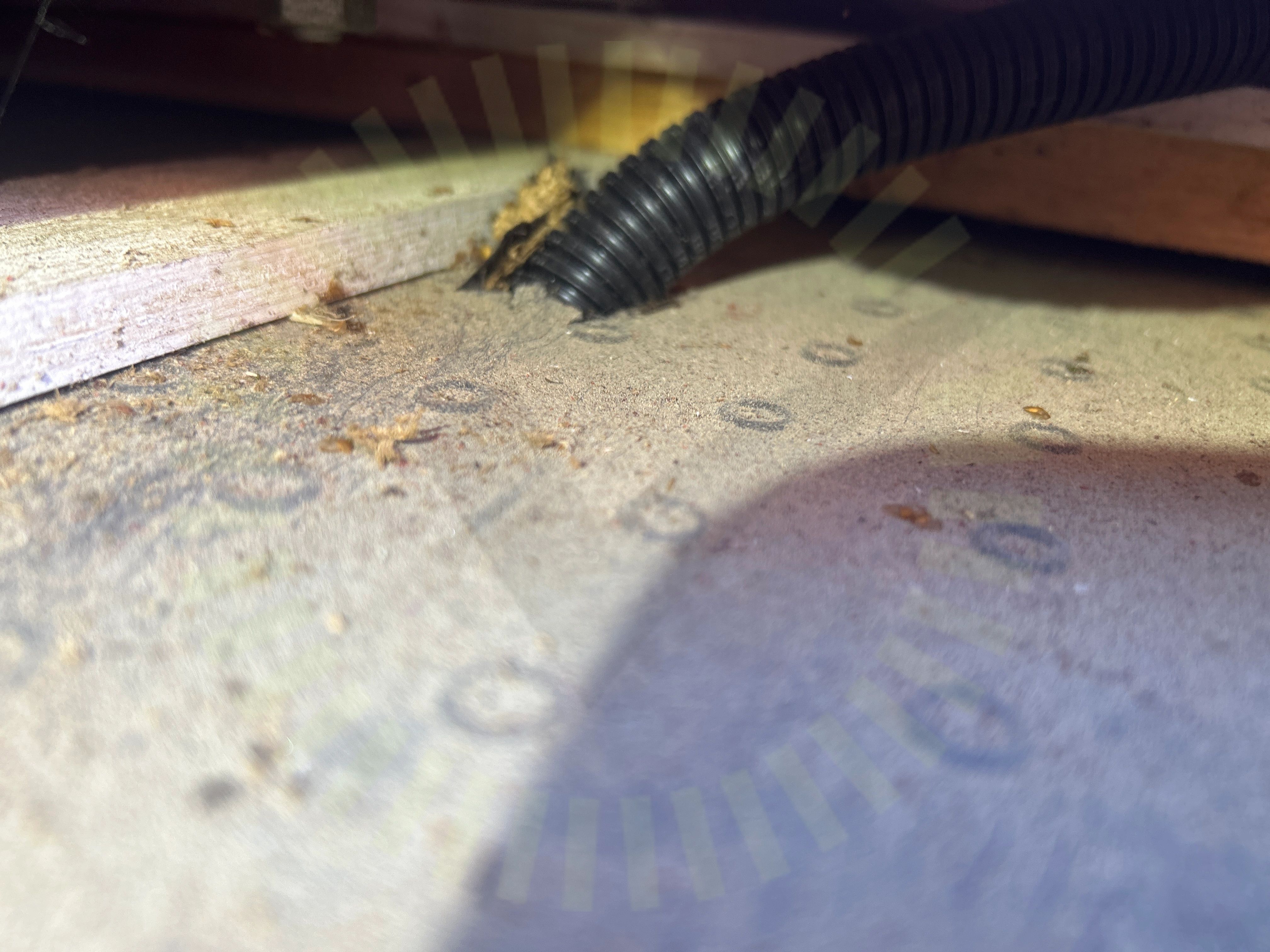

7.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

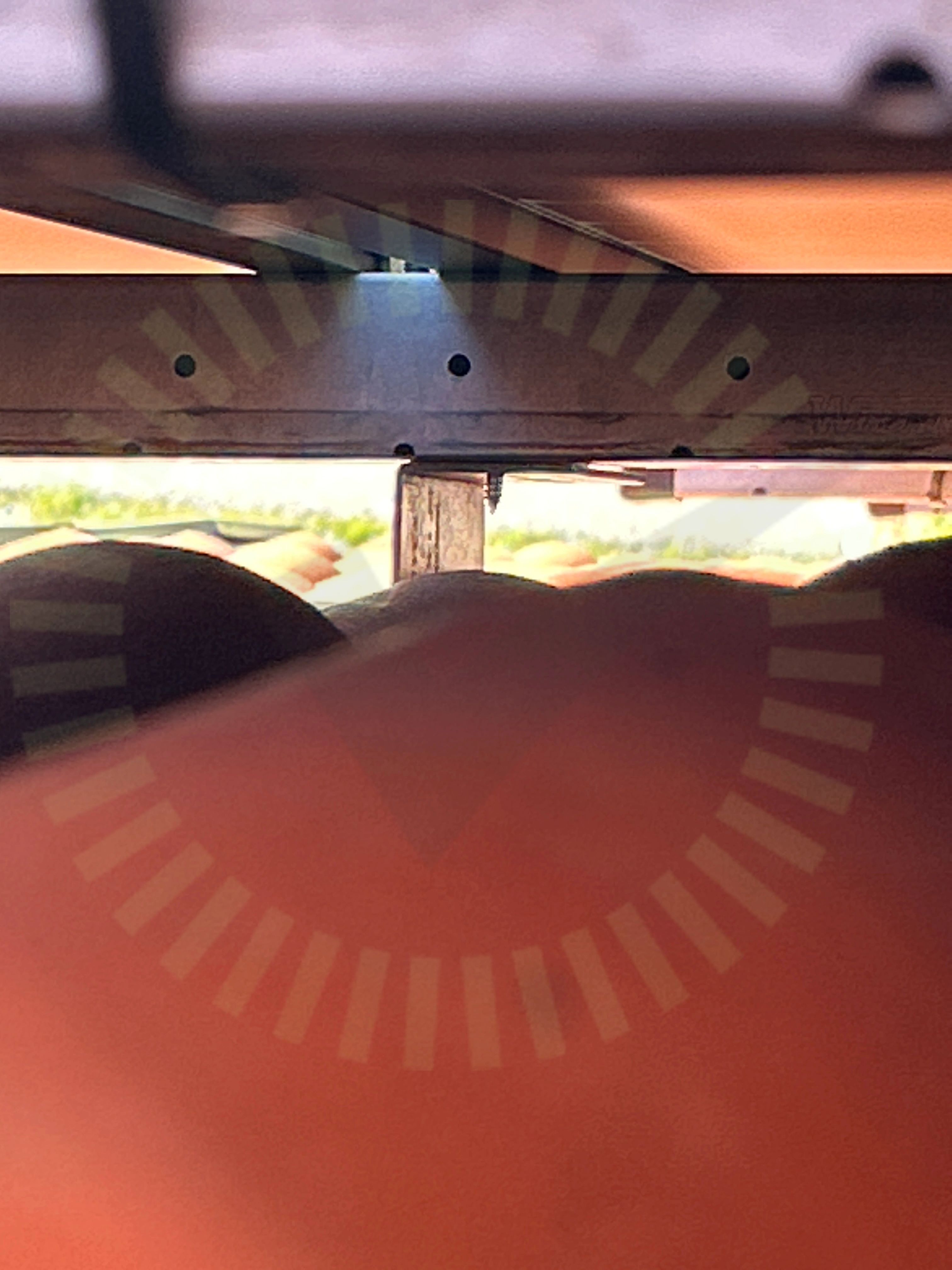

7.2 Skenornas infästning

Inte godkänd

Fel antal skruvar i skeninfästning.

MA5104. Sid 1 (1) | Version 4 - 221101

7.3 Underbyggnad

Inte godkänd

Läkten för nedre skenrad är för klena för den beräknade lasten. Komplettering med fler krokar behövs.

PD5109 | Version 4 - 221028 | Sid 1 (1)

Godkända kontrollpunkter

19/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Tvådelad Takkrok
