Besiktningsrapport

9.6

Installation genom

Lundgrens El-installationer Vikbolandet-Norrköping

Datum

23 januari 2023

Ort

Åby, Östergötlands län

Kabeluppfästning

AC Genomföringar

95% godkända5% ej godkända

Om installationen

PanelerQCells: Q.PEAK DUO BLK ML-G9

MontagesystemNordic Solar: Råspont

VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0

Installerad av Lundgrens El-installationer Vikbolandet-Norrköping som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Nordic Solar: Råspont

Anmärkningar

1/16

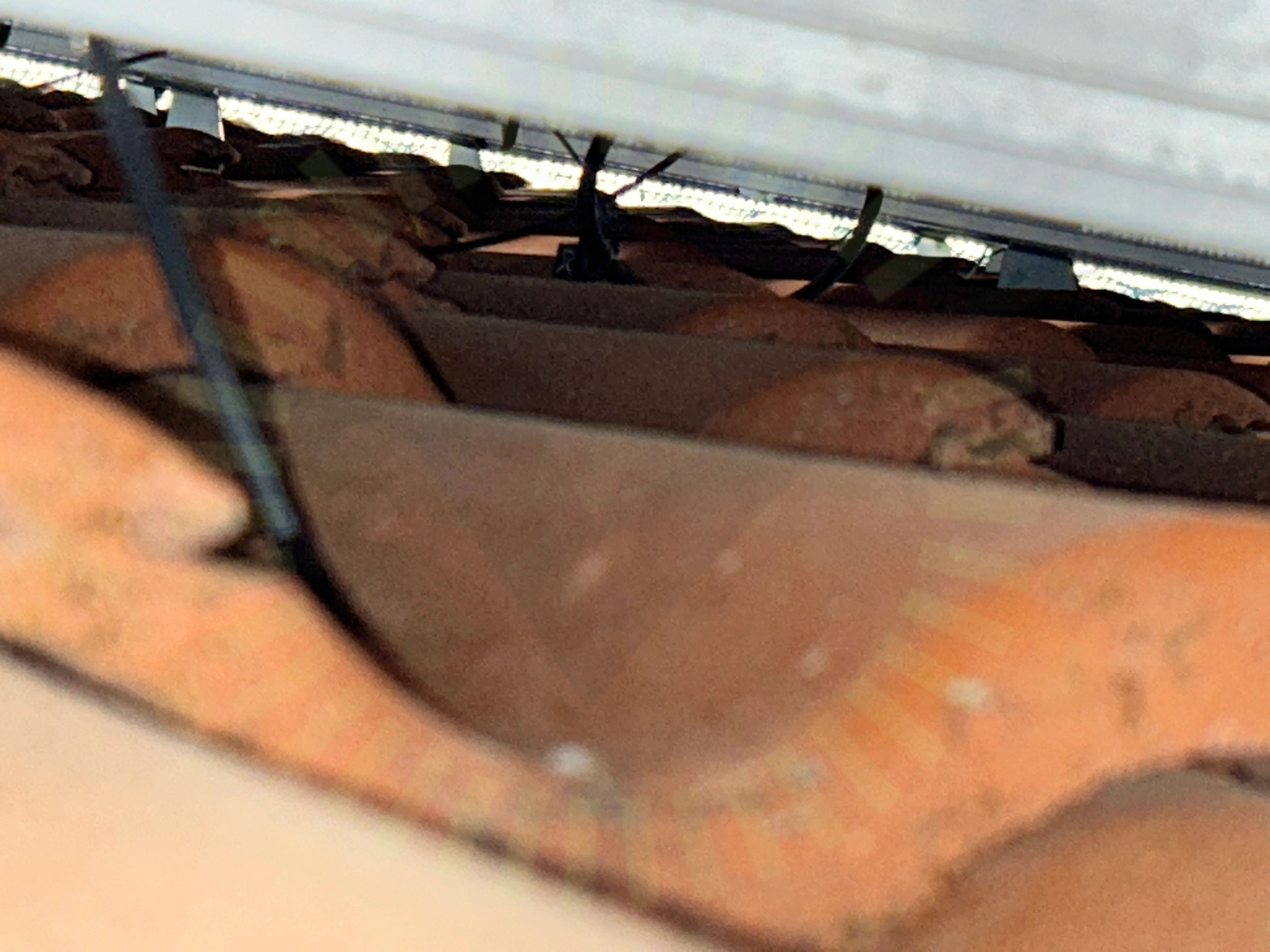

1.1 Kabeluppfästning

Inte godkänd

Endast en kabel hänger ner så att den ligger diktan mot takpannan.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

15/16

Avstånd pannaFrämmande materialInfästning RåspontInfästningar CC måttMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor

QCells: Q.PEAK DUO BLK ML-G9

Godkända kontrollpunkter

13/13

DragavlastadeDräneringshålFästenas placeringFästenas storlekFästenas överlappningFörbindelse av kontakterFöremål BakstyckeHöjdskillnadLutningMellanrumSkadorSkuggaSträngförläggning

SMA: SUNNY TRIPOWER 8.0 / 10.0

Anmärkningar

2/29

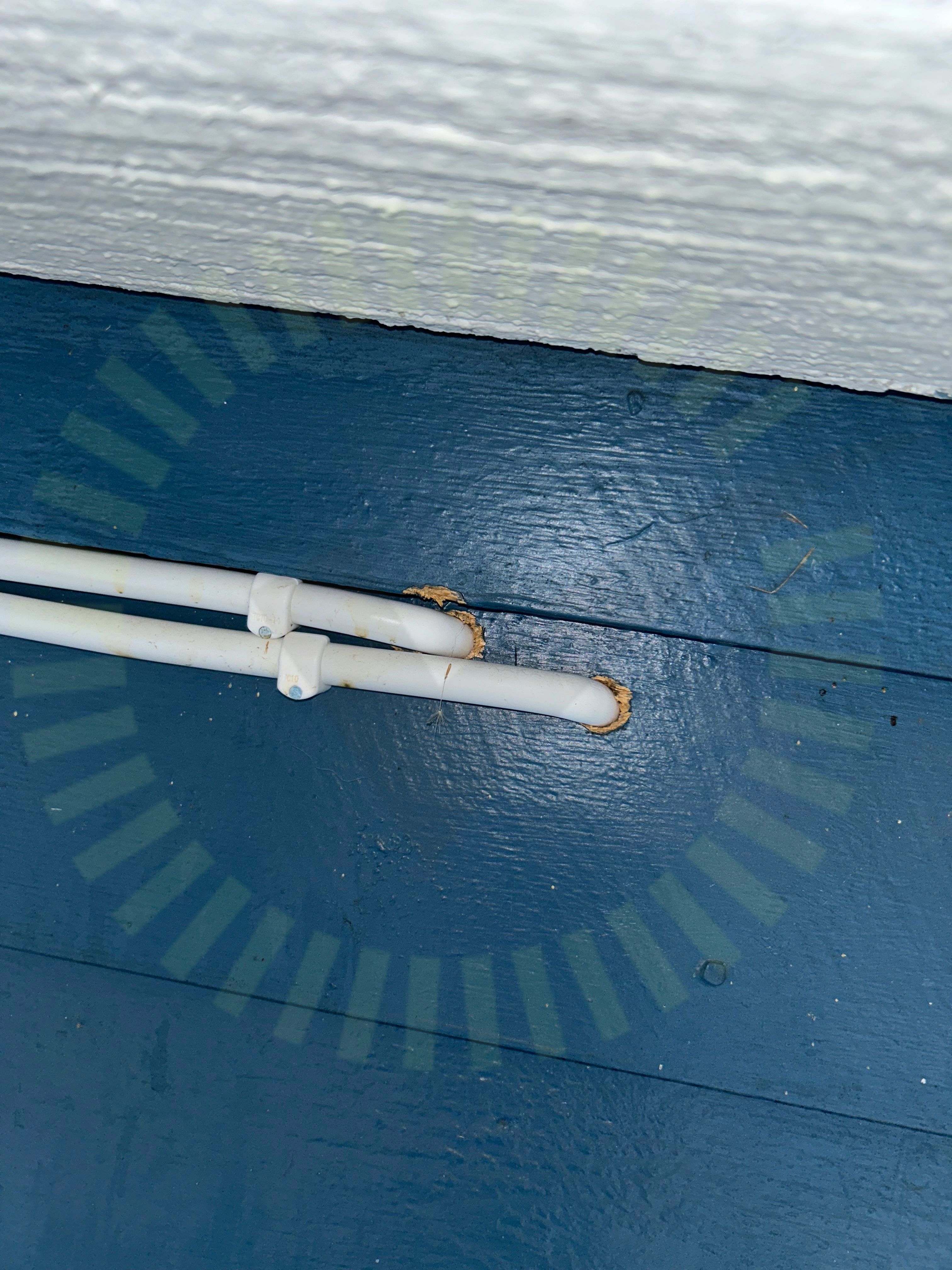

3.1 AC Genomföringar

Inte godkänd

Ingen tätning där AC-kabel förs in genom ytterväggen.

3.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll finns inte vid besiktning.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

27/29

AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningAvståndBakomliggande materialDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktHuvudsäkringInformering av solcellerInfästning bakplattaKabelLedare fastspändaMärkningNärliggande materialSträngschemaSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVinkel
