Besiktningsrapport
6.9
Installation genom
Svenskt ByggMontage AB
Datum
13 maj 2022
Ort
Vellinge, Skåne län
Fästenas överlappning
Skenor: Skarv
Kabeluppfästning
+ 1
82% godkända
18% ej godkända
Om installationen
Paneler
Longi: LR4-60HIH
Montagesystem
K2: SpeedRail
Växelriktare
SunGrow: SG15/20 KTL-M
Tillbehör
Säkerhetsbrytare DC
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Infästning
Anmärkningar
1/1

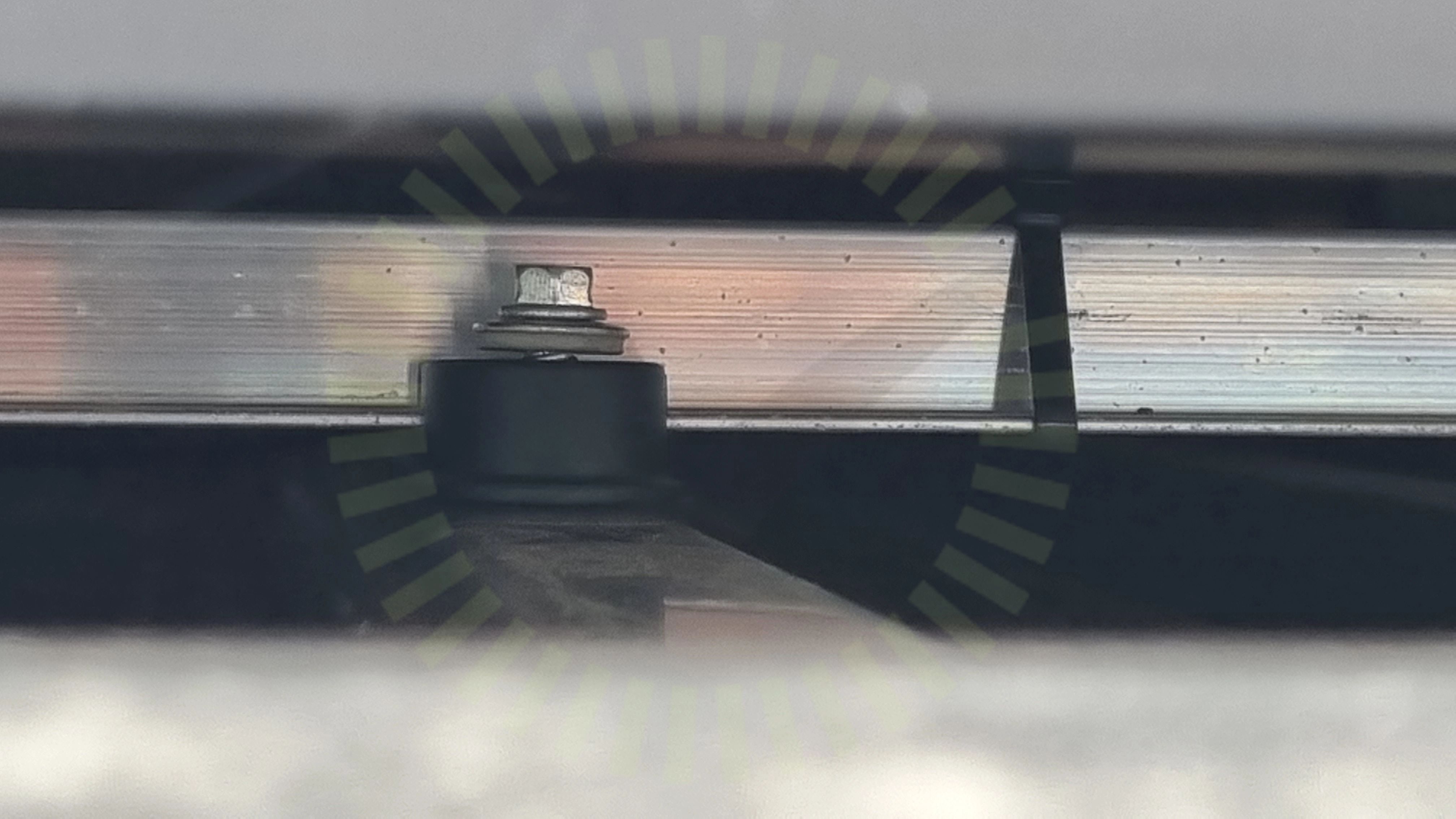

1.1 Infästning: Skruvar
Inte godkänd
Infästning är inte utförd korrekt. Flertal skruvar är ej korrekt.
Säkerhetsbrytare DC
Godkända kontrollpunkter
4/6
Ej tillgängligt vid besiktning
2/6
Varselmärkning
Anmärkningar
1/5
3.1 Varning för likström
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren och dc-brytare.
Godkända kontrollpunkter
3/5
Ej tillgängligt vid besiktning
1/5
Villa, K2: SpeedRail
Anmärkningar
6/17
4.1 Kabeluppfästning
Inte godkänd
Kablar är monterade så att det finns risk att kablaget skadas över tid. Kontakter samt kablar ligger på yttertaket generellt under anläggningen.
4.2 Skenor: Infästning
Inte godkänd
Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

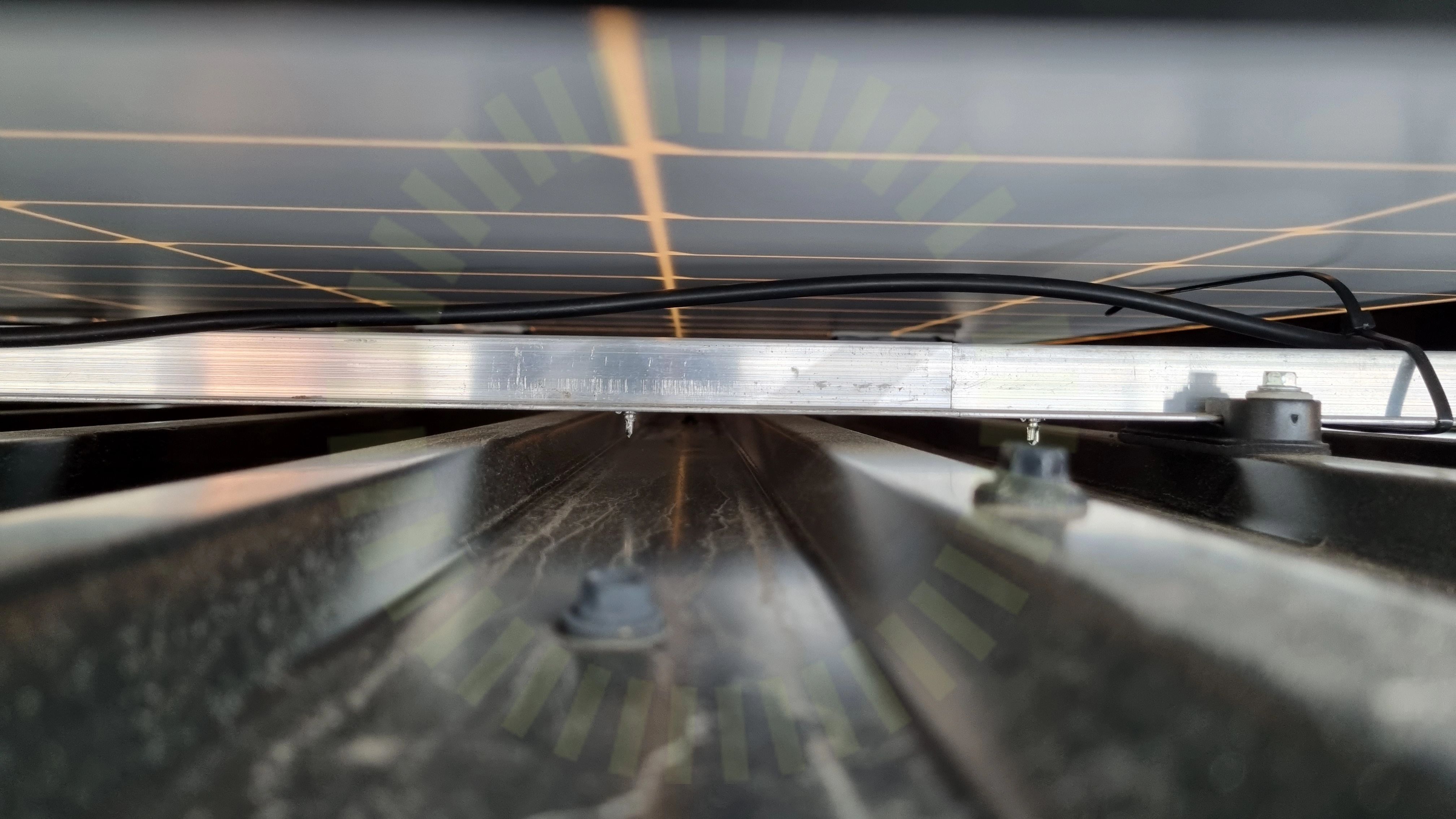

4.3 Skenor: Skarv
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerat.
4.4 Skenor: Termisk brytpunkt
Inte godkänd
Montaget följer inte utförd lastberäkning. Termisk brytpunkt är ej gjord efter ca 8.8m som beskrivet I manual samt lastberäkning.
4.5 Slutfäste
Inte godkänd
Panelens slutfäste ligger inte korrekt mot ramen.
4.6 Snö- och Vindlastberäkning
Inte godkänd
Montaget är inte utfört enligt överlämnad lastberäkning.
Godkända kontrollpunkter
11/17
Villa, Longi: LR4-60HIH
Anmärkningar
1/12

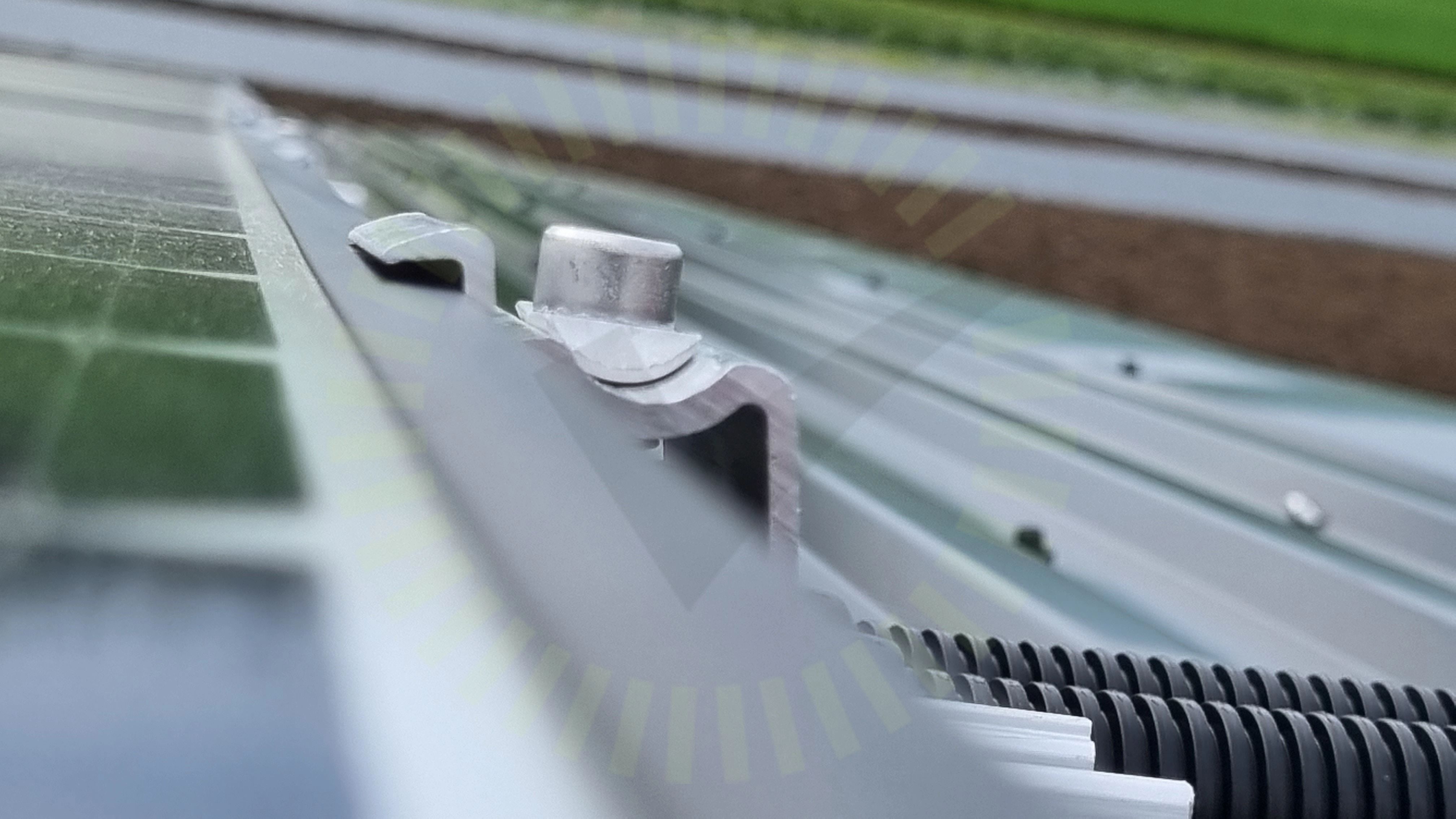

5.1 Fästenas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Godkända kontrollpunkter
8/12
Ej tillgängligt vid besiktning
3/12
Växelriktare
Anmärkningar
1/22
6.1 Dokumentation Växelriktare
Inte godkänd
Resultatrapporten från projektering av växelriktaren saknas.
