Besiktningsrapport

8.4

Installation genom

Kraftringen

Datum

9 februari 2026

Ort

Lund, Skåne län

Växelriktarens kontakter

Underliggande takpanna

Skenornas infästning

+ 4

89% godkända

11% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Optimerare

SolarEdge: S-Serie

Montagesystem

ESDEC Lutande Panntak

Växelriktare

SolarEdge: SE3K-10K

Tillbehör

Säkerhetsbrytare AC

Installerad av Kraftringen som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1: ESDEC Lutande Panntak (24)Tak 1: Risen: RSM40-8 (15)Tak 1: SolarEdge: S-Serie (5)Varselmärkning (4)Växelriktare (31)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/7

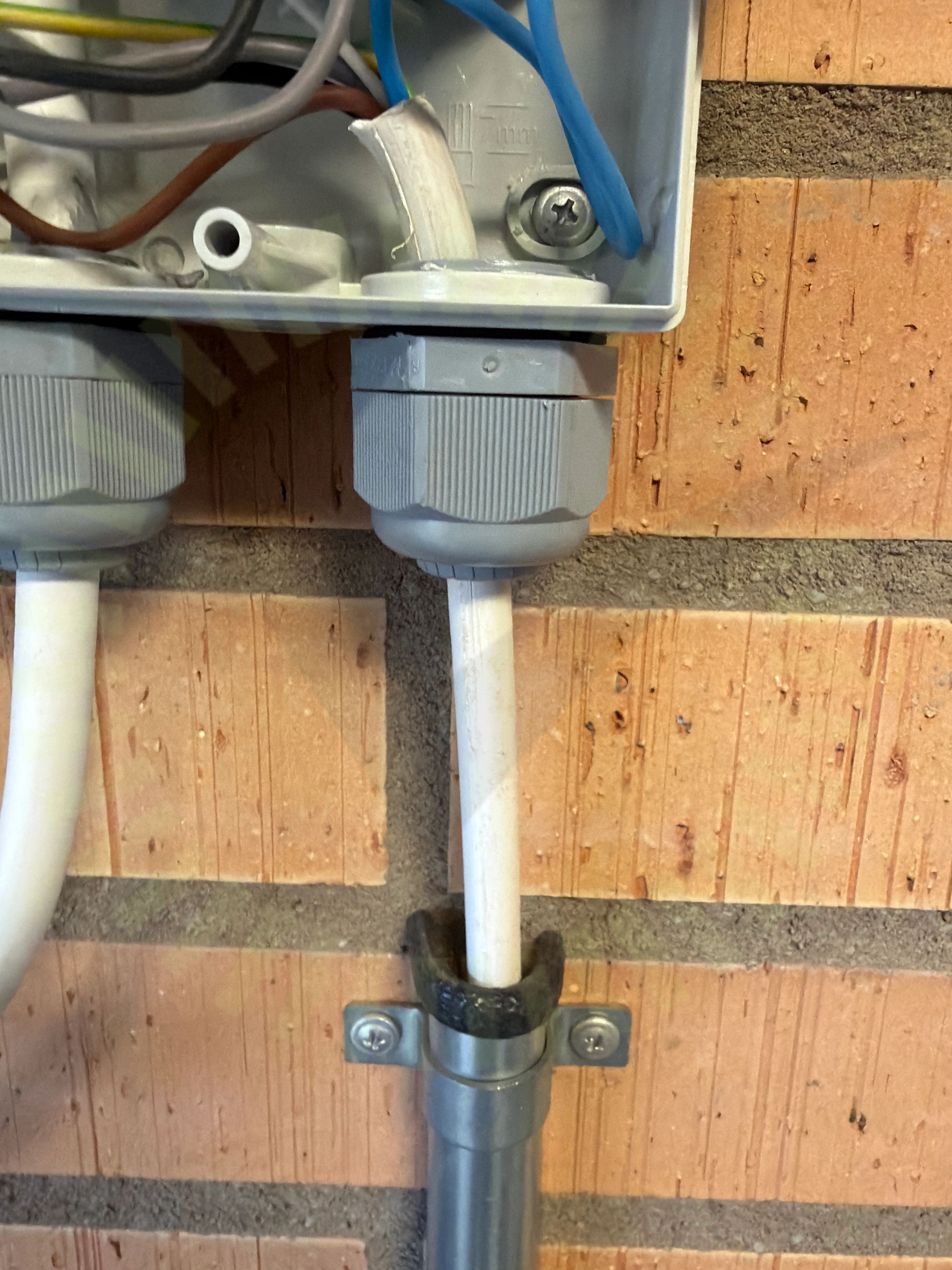

2.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: ESDEC Lutande Panntak

Anmärkningar

7/24

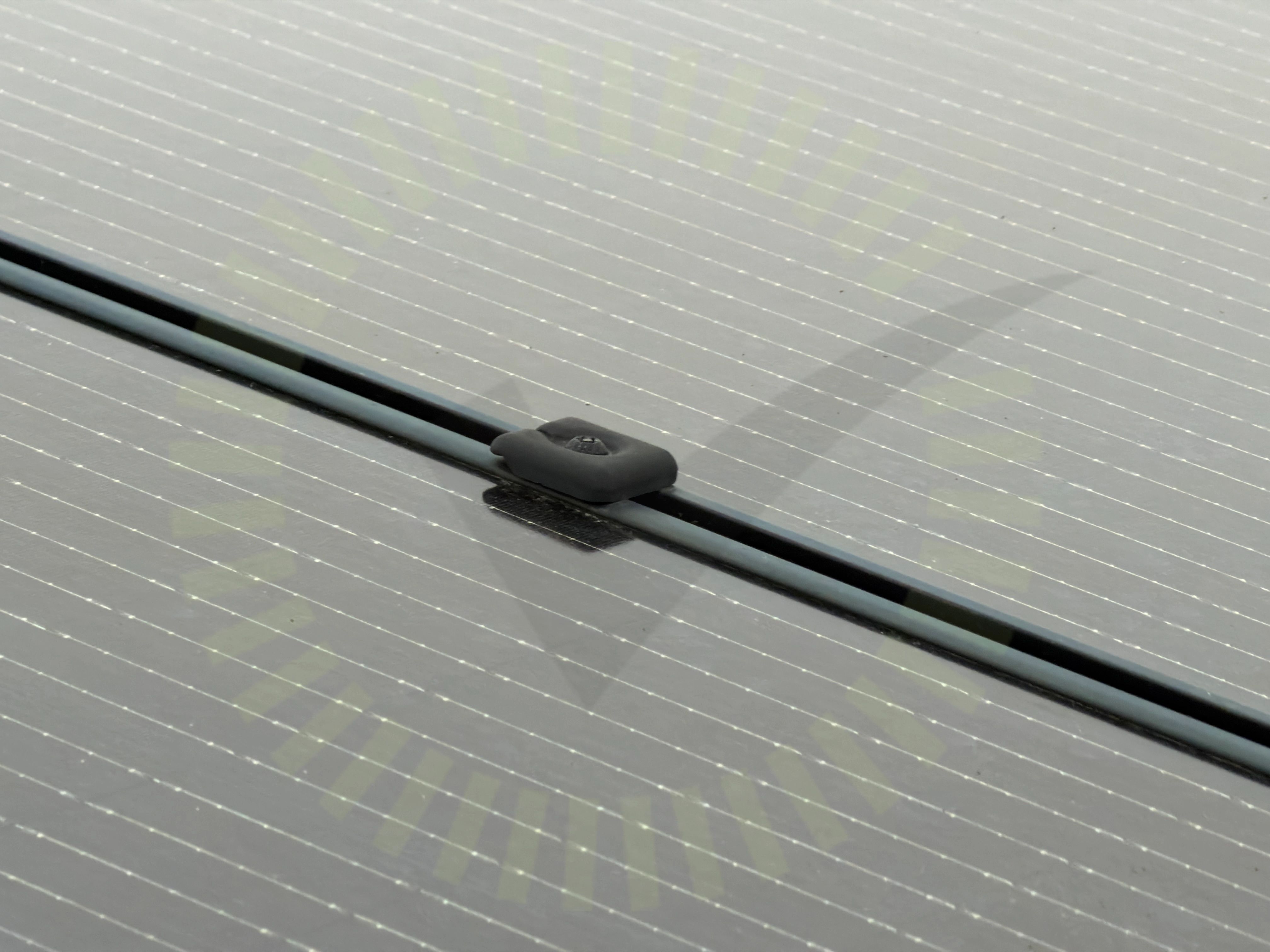

3.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

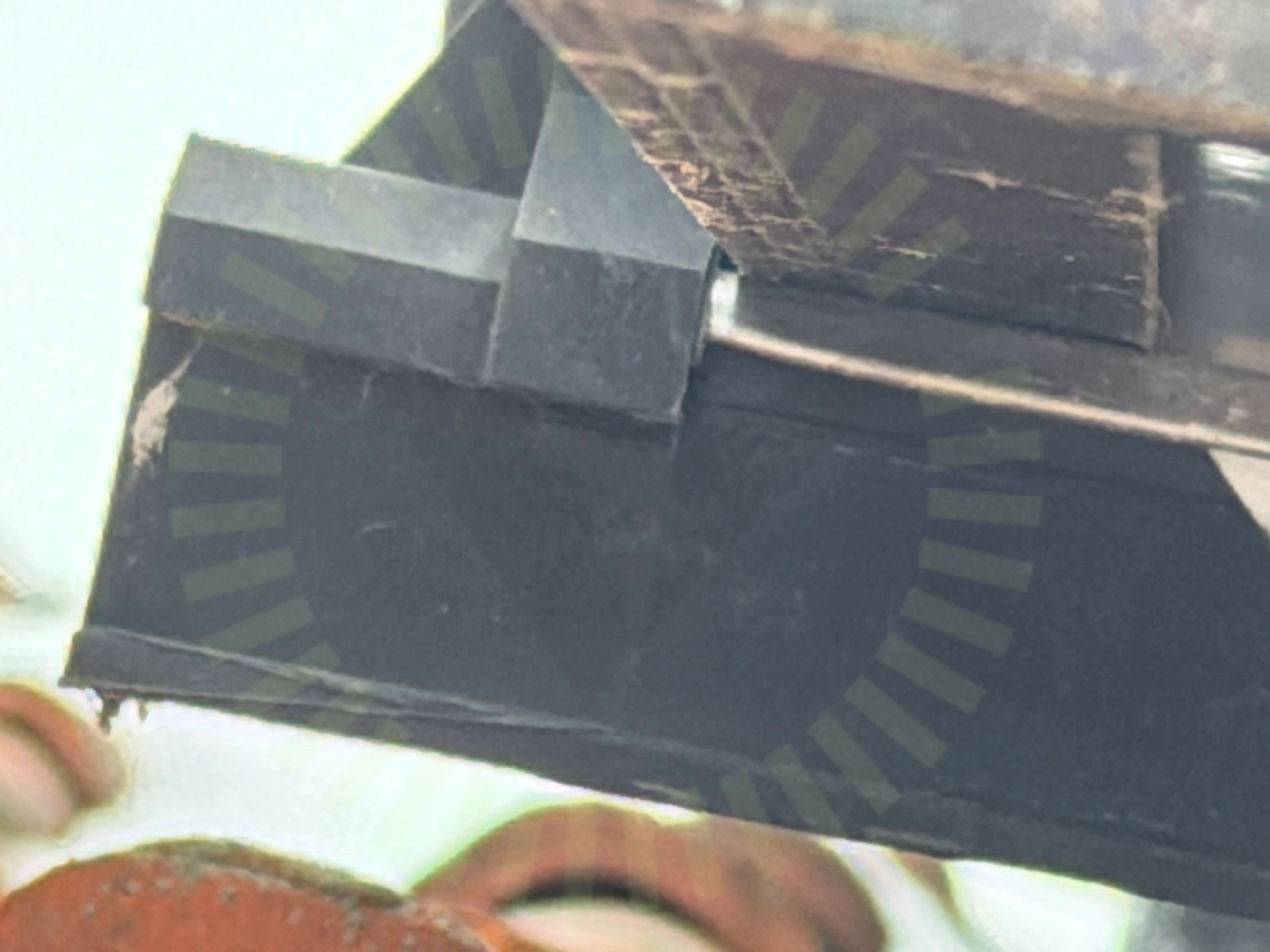

3.2 Skador

Inte godkänd

Klämmor har dragits så hårt att skenans toppdel som klämmorna drar runt har dragits ut.

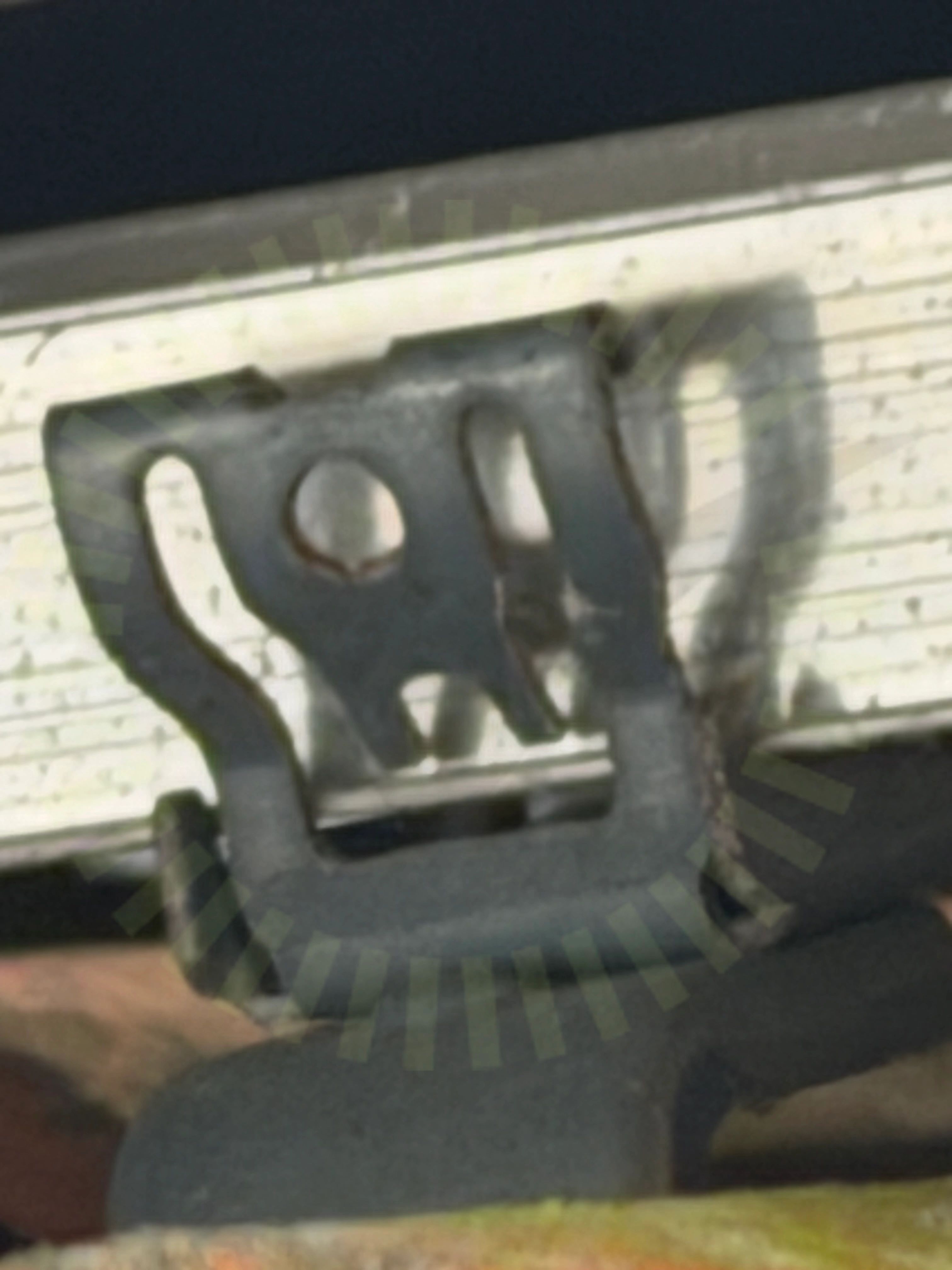

3.3 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer. Krav 25 cm vid installation.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24

3.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Anger trusshook.

Tillverkarens montageanvisningar

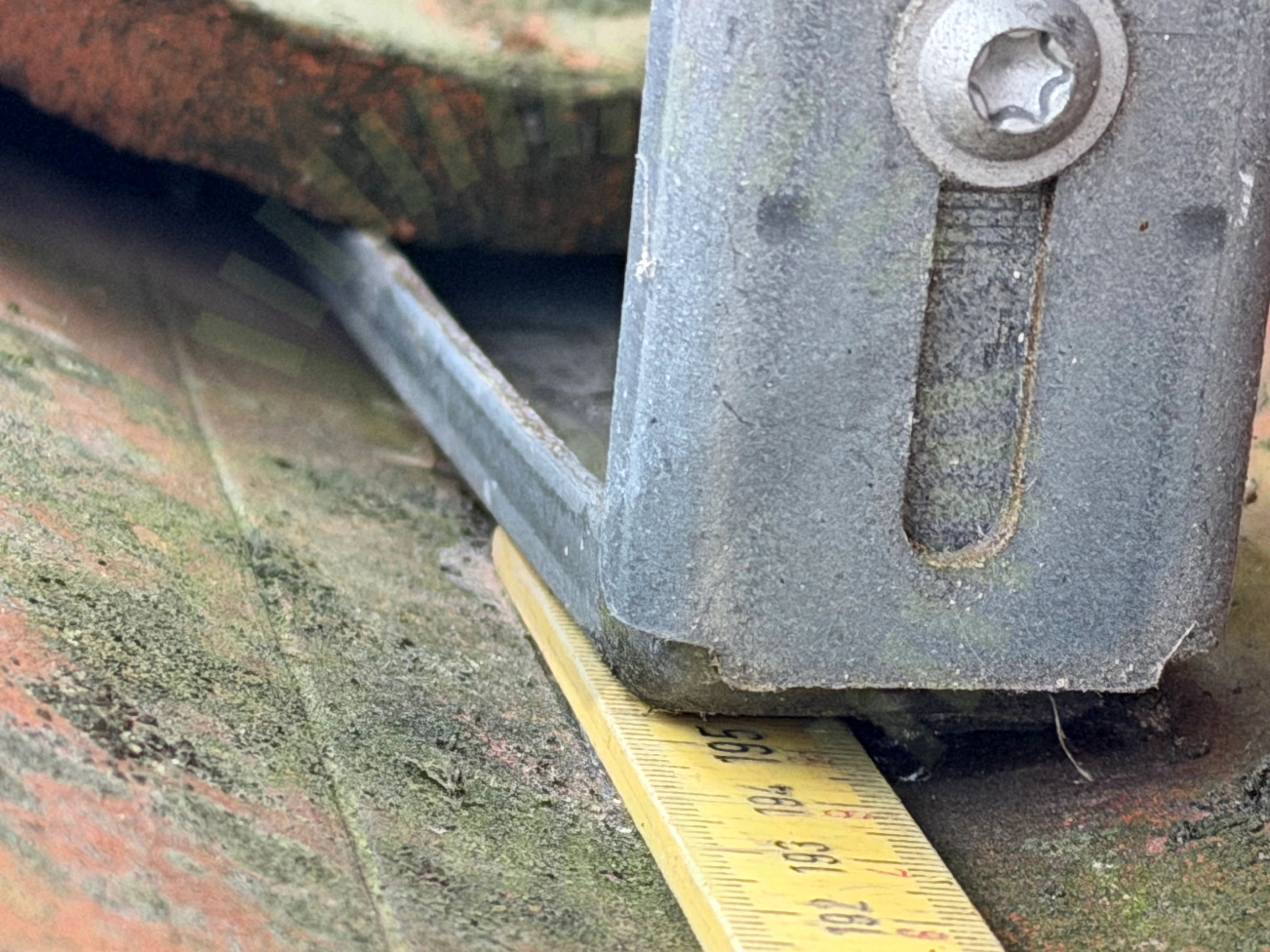

3.6 Underliggande takpanna

Inte godkänd

Kroken flyter ovanför den underliggande takpannan. ESDECs krokar ska ligga mot pannan.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 17

3.7 Takkrokarnas CC

Inte godkänd

Korrekt Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Läktinfästning

Mittklämmor

Panelstorlek

Skenans utstick för klämma

Skenskarvar

Säkerhetsavstånd

Takets lutning

Takkrokens höjdjustering

Underbyggnad

Väderbeständigt material

Ändklämmor

Tak 1: Risen: RSM40-8

Anmärkningar

1/15

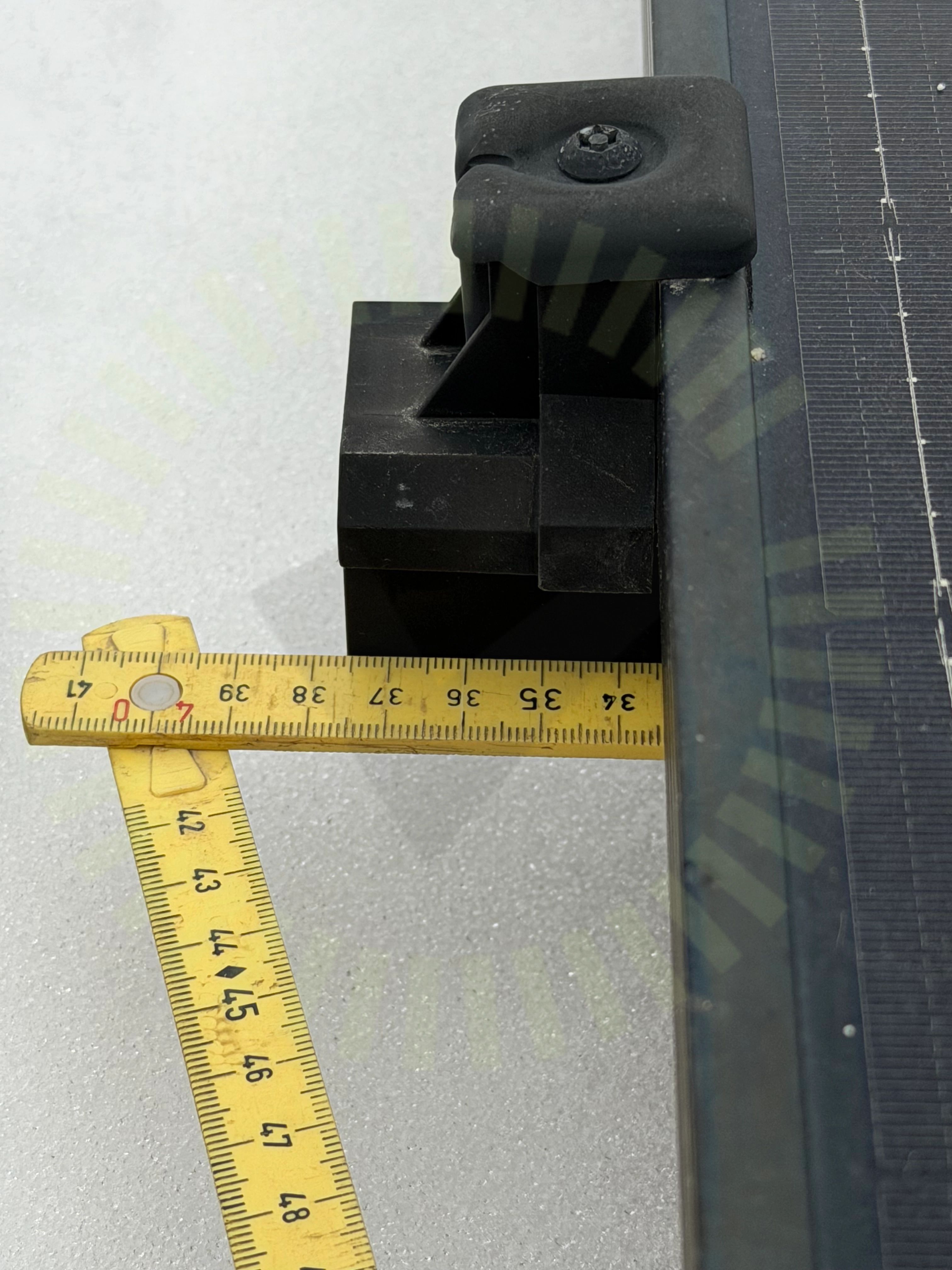

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

PV module installation and maintenance manual A1 2023 sida 22.

Godkända kontrollpunkter

14/15

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Kontaktdon

Kopplingslåda böjradie

Panelkablaget böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Tak 1: SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

Dragavlastade

Fastsäkring av produkt

Kompatibilitet

Kontakter

Placering

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/31

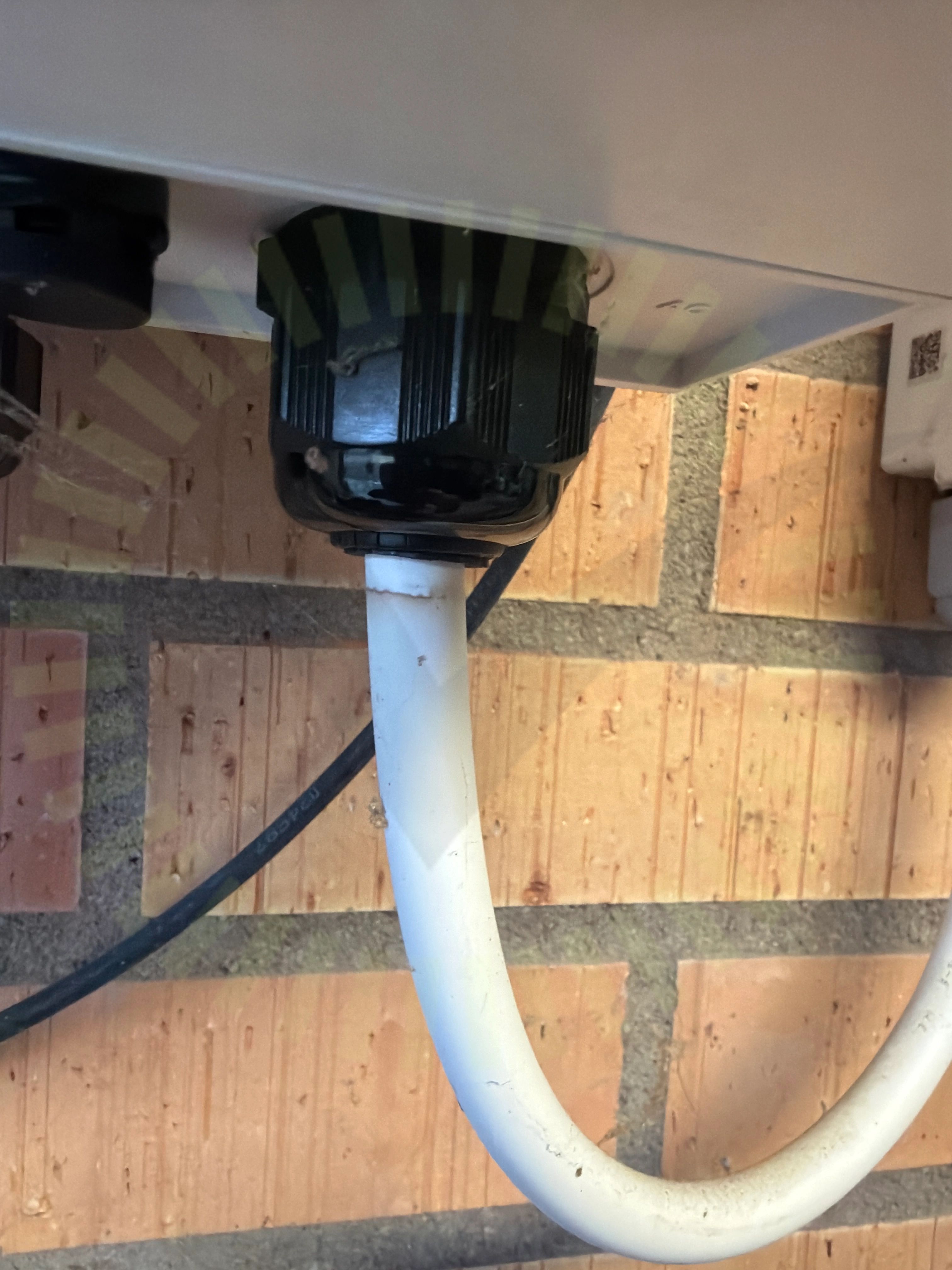

7.1 Förskruvning

Inte godkänd

Förskruvning håller inte kabeln på plats.

Solaredge: Installation Guide Three Phase System with SetApp Configuration For Europe Version 1.7, Sida 30

7.2 Växelriktarens kontakter

Inte godkänd

Kontakter avviker från anvisningar. Förskrivning är bottnad på kontakt.

MA231 Assembly Instructions, Sida 2

Godkända kontrollpunkter

29/31

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Tätningsinsatts

Vinkel

Väderbeständigt material

Växelriktarens IP klassning
