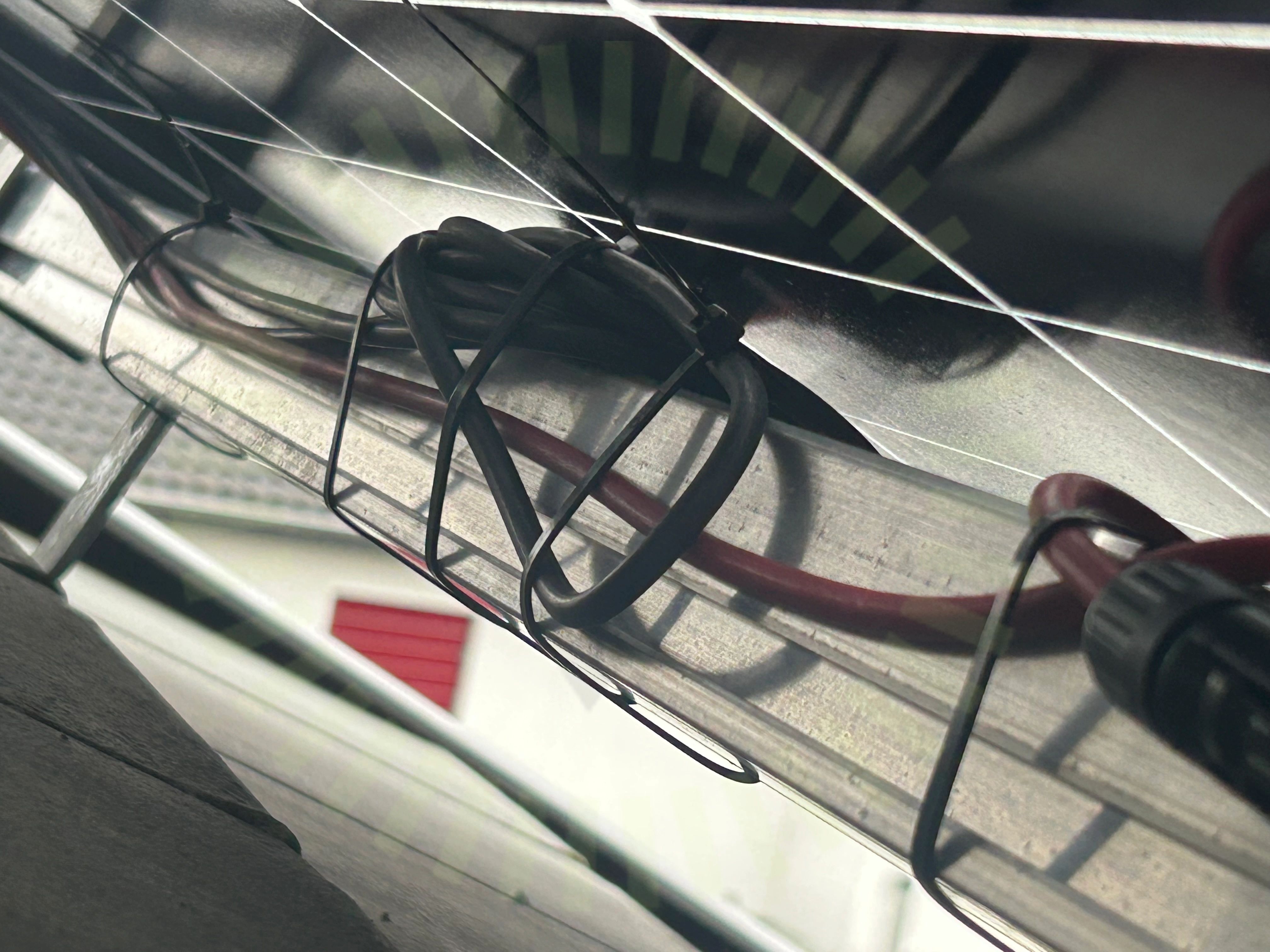

4.1 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens undersida.
Besiktningsrapport
9.2
Installation genom
Nova Solar
Datum
5 mars 2025
Ort
Halmstad, Hallands län
94% godkända6% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemVan Der Valk: Strongline Heavy Duty roof hook
VäxelriktareSAJ: H2-(5-10)K-T2
BatteriSAJ: B2-(5.1-25.6)-HV1
TillbehörUndercentral
TillbehörCHINT: DTSU666
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
13/13Anslutning till växelriktareAvstånd närliggande objektBatteri PEBatterikåporDC anslutning batteriFastsäkring av produktLutningSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14Godkända kontrollpunkter
13/14DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Van Der Valk: Strongline Heavy Duty roof hook
Anmärkningar
6/23

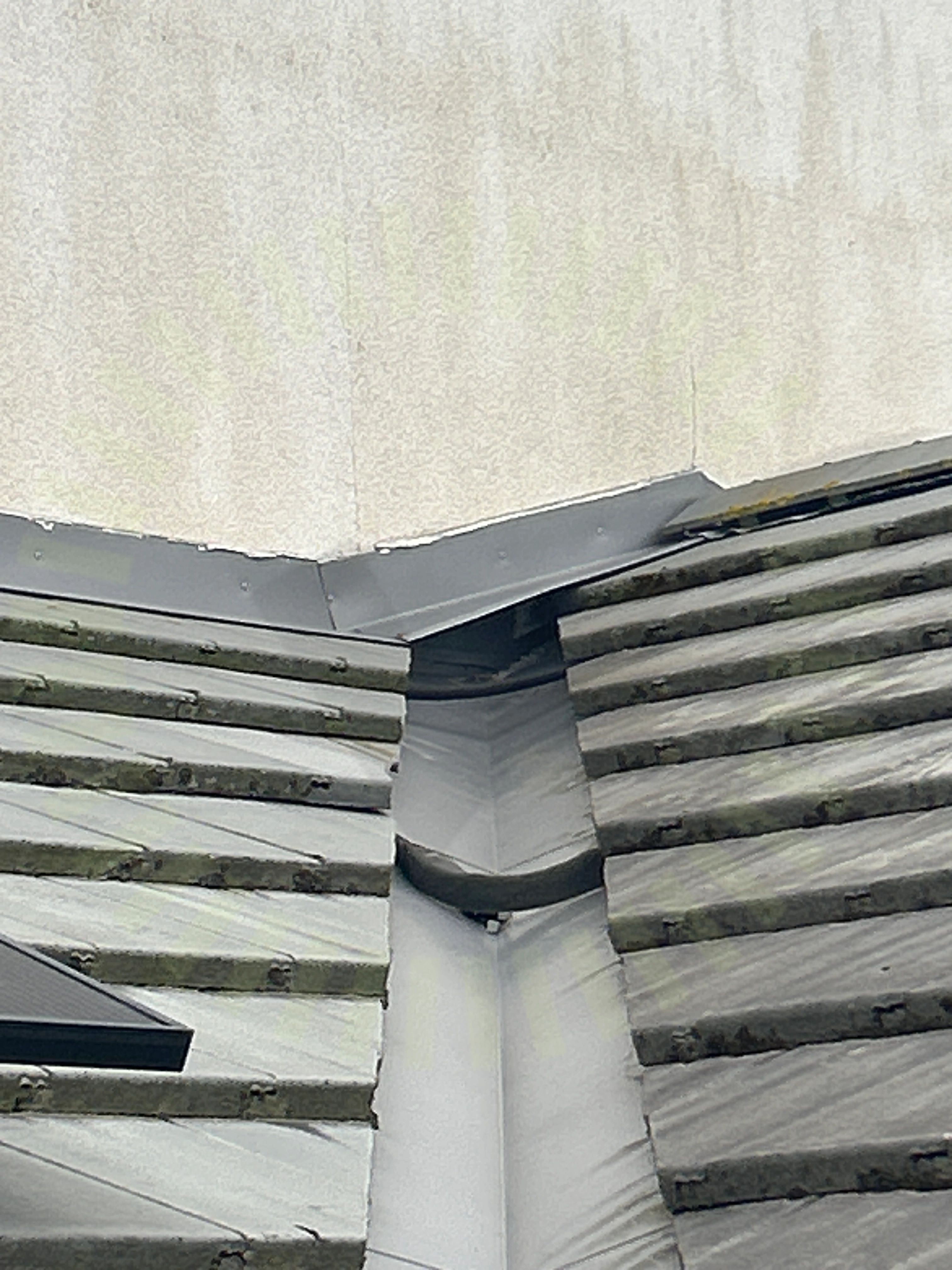

5.1 Kabeldragning mellan takytor
Inte godkändKablaget är inte tillräckligt fastsatt och tätning har lossnat.
SS 436 40 00 (712.522.101)

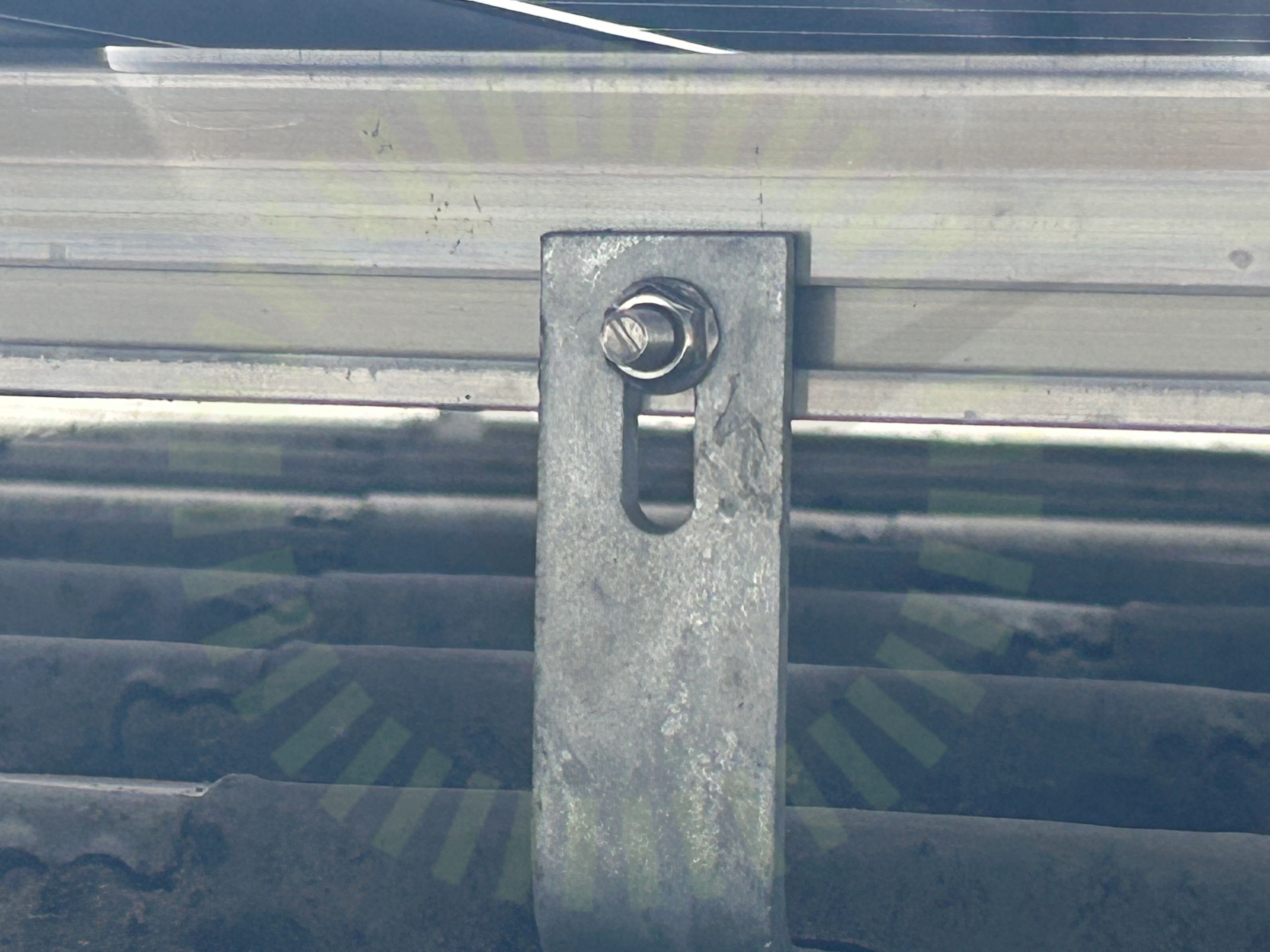

5.2 Skenornas infästning
Inte godkändT-bulten sitter inte korrekt i skenan.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 17
5.3 Skenornas överhäng
Inte godkändEn korrekt snö- och vindlastberäkning saknas för de två mindre takytorna. På den stora takytan stämmer det.
Snö- och vindlastberäkning
5.4 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. På de två mindre takytorna är takkrok twisted angiven i lastberäkningen.
Tillverkarens montageanvisningar
5.5 Takkrokarnas CC
Inte godkändEn korrekt snö- och vindlastberäkning saknas för de två mindre takytorna. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 120 cm. På den stora takytan stämmer det.
Snö- och vindlastberäkning
5.6 Ändklämmor
Inte godkändPanelens ändklämmor är inte korrekt monterade. Låsningen i ryggen är inte korrekt.
Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 21-22
Godkända kontrollpunkter
15/23Blandning av takkrokarDC kabel förläggningDistansplatta takkrokFrämmande materialFöremål mellan skena och panelramKabeluppfästningMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenskarvarTakets lutningTakgenomföringUnderliggande takpannaVäderbeständigt material
Ej tillgängligt vid besiktning
2/23Infästning utanför takstolTakstolsinfästning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
34/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35Genomföringar
