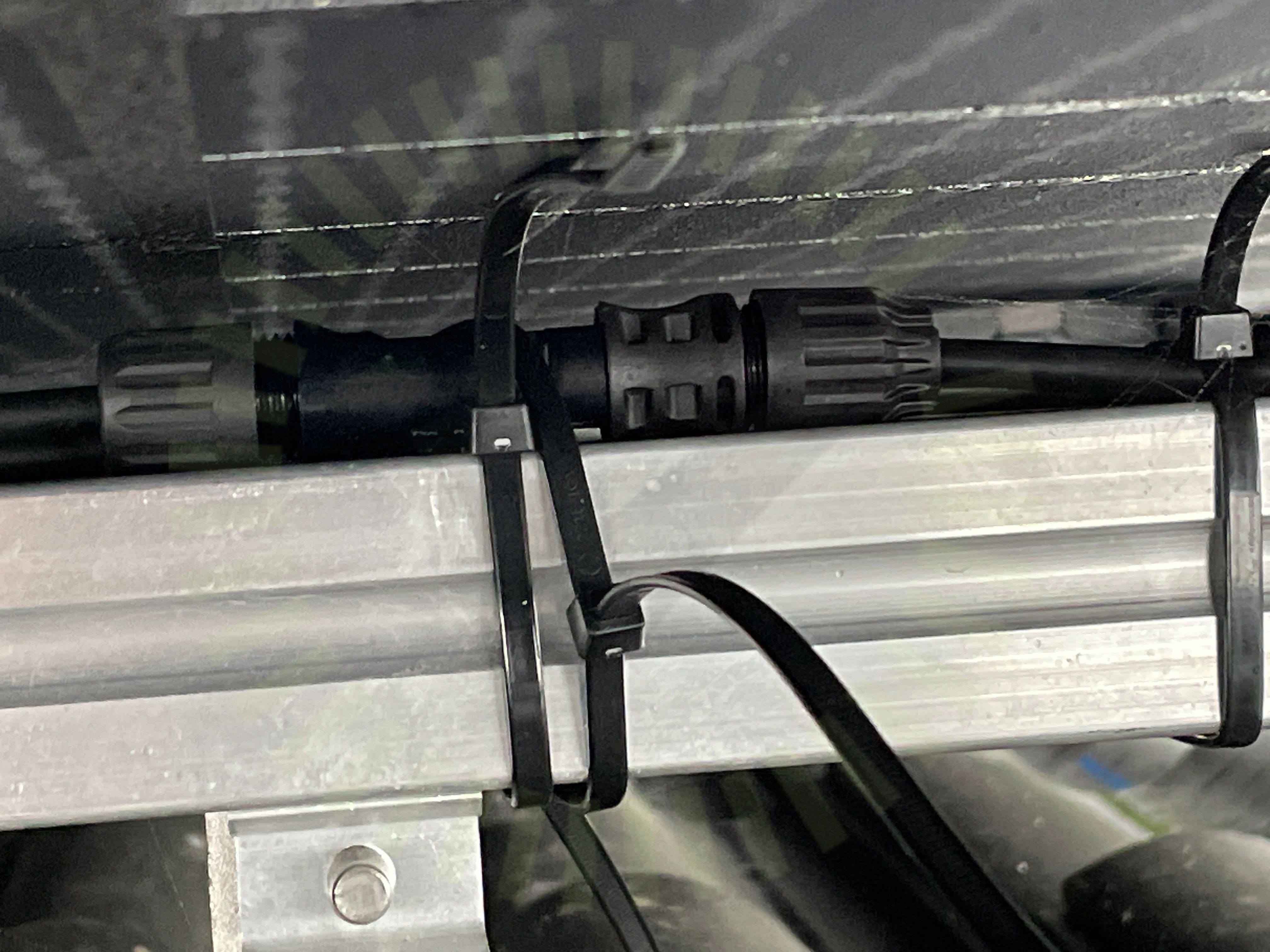

2.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Besiktningsrapport
7.9
Installation genom
EcoKraft
Datum
3 oktober 2023
Ort
Köpingsvik, Kalmar län
81% godkända19% ej godkända
Om installationen
Paneler SolarWatt: Vision AM 4.0 Black
MontagesystemSchletter: Rapid Roof Hooks
MontagesystemRenusol: MS+
VäxelriktareSMA: Sunny Tripower X 12-25kW
TillbehörUndercentral
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Betong, SolarWatt: Vision AM 4.0 Black
Anmärkningar
4/15

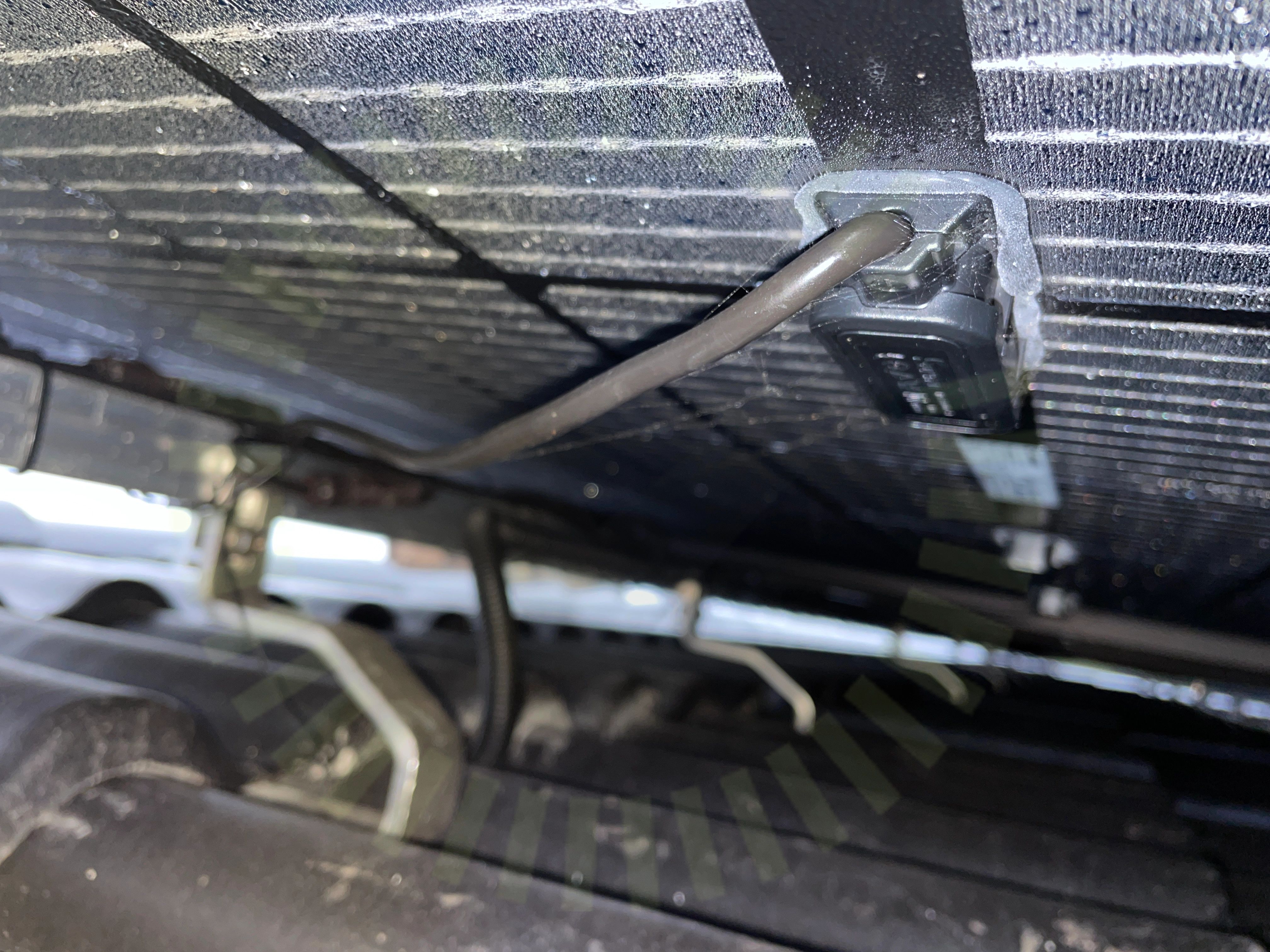

2.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
SolarWatt: Installation Instructions for framed glass-glass modules AM 3.0/4.0, Sida 26

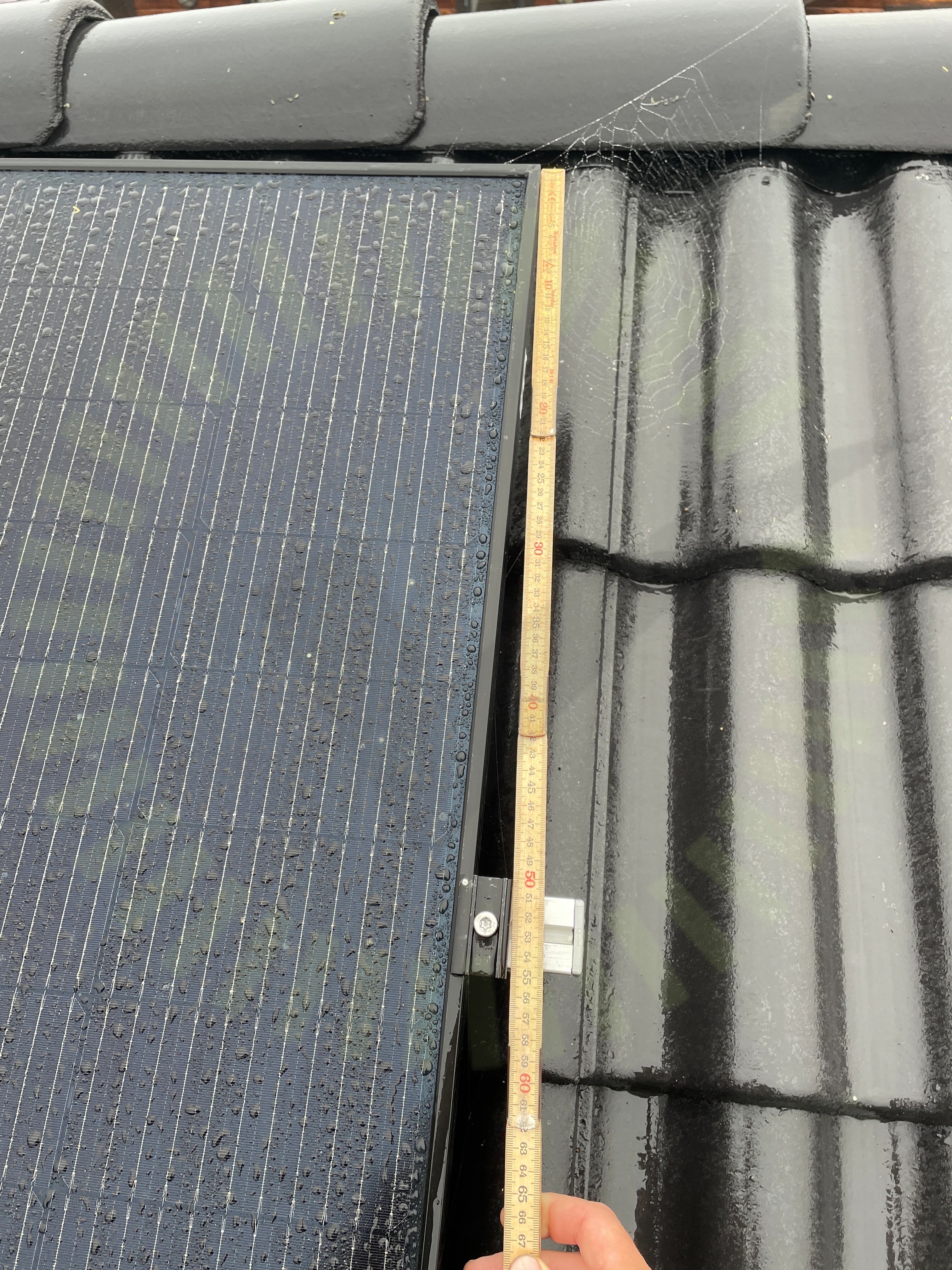

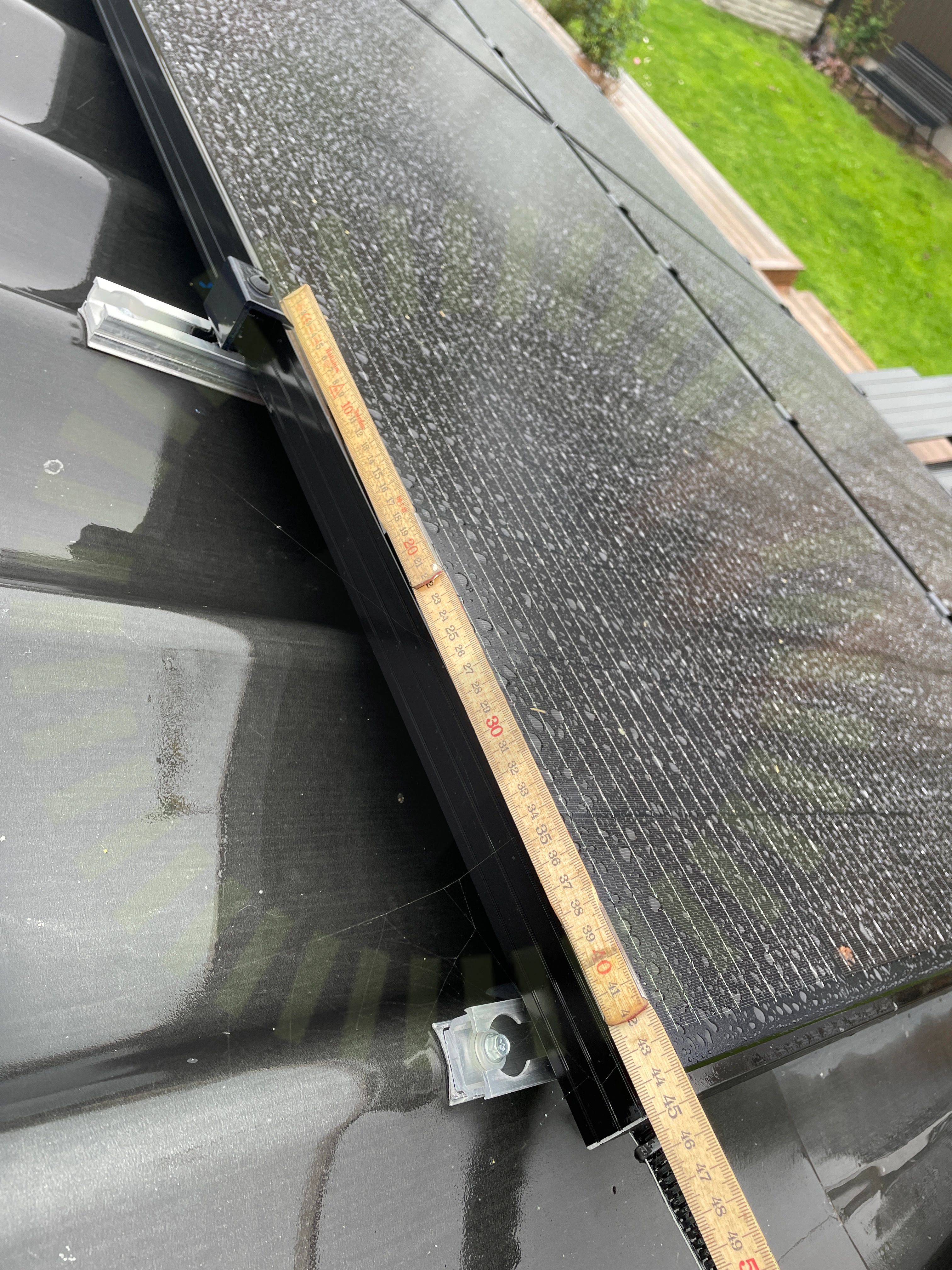

2.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
SolarWatt Installationsmanual, #04038 | Rev 4 | 23.08.2022, Sida 24-25

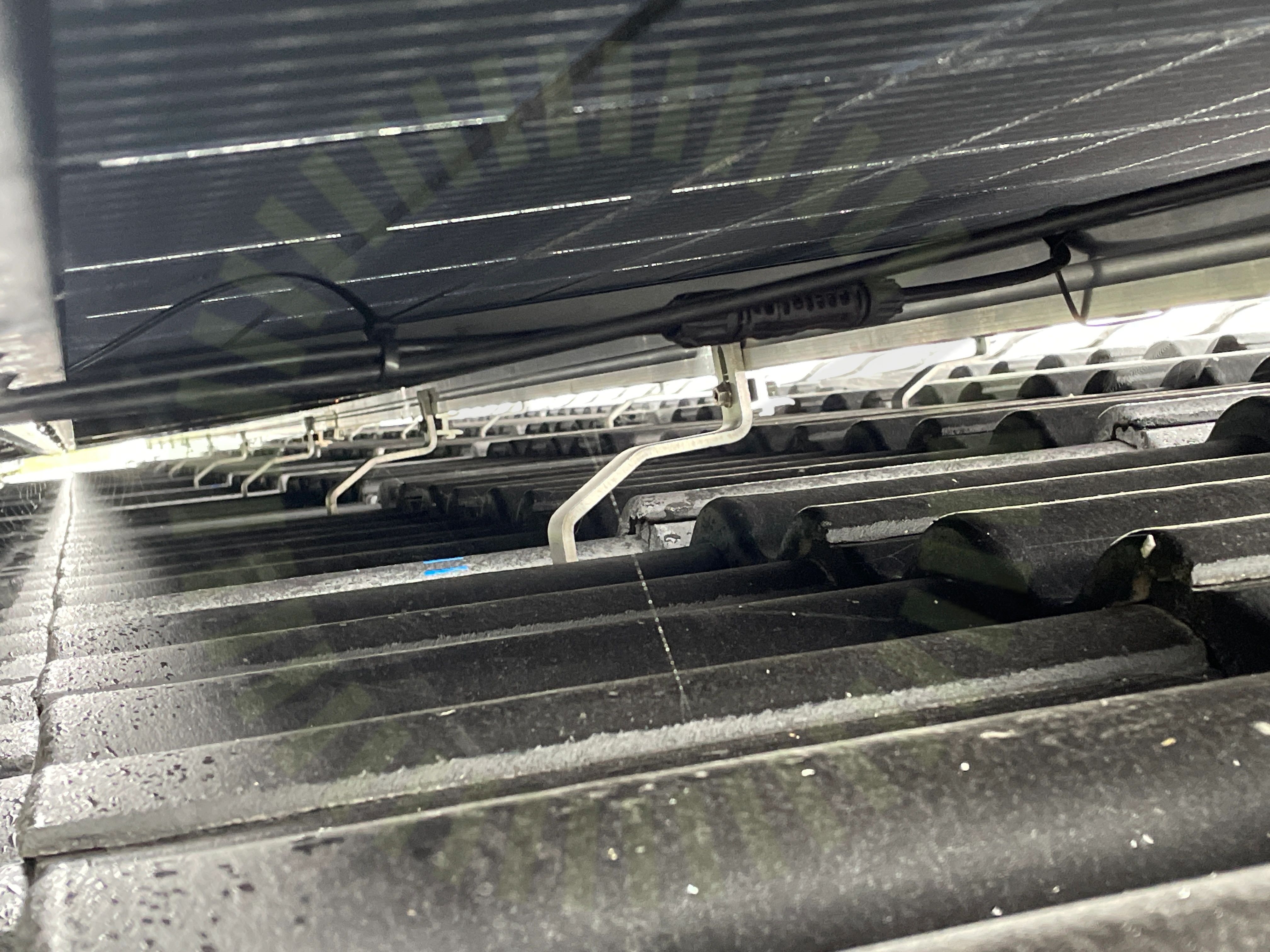

2.4 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00, 712.526
Godkända kontrollpunkter
11/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningLutningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning
Betong, Schletter: Rapid Roof Hooks
Anmärkningar
6/23

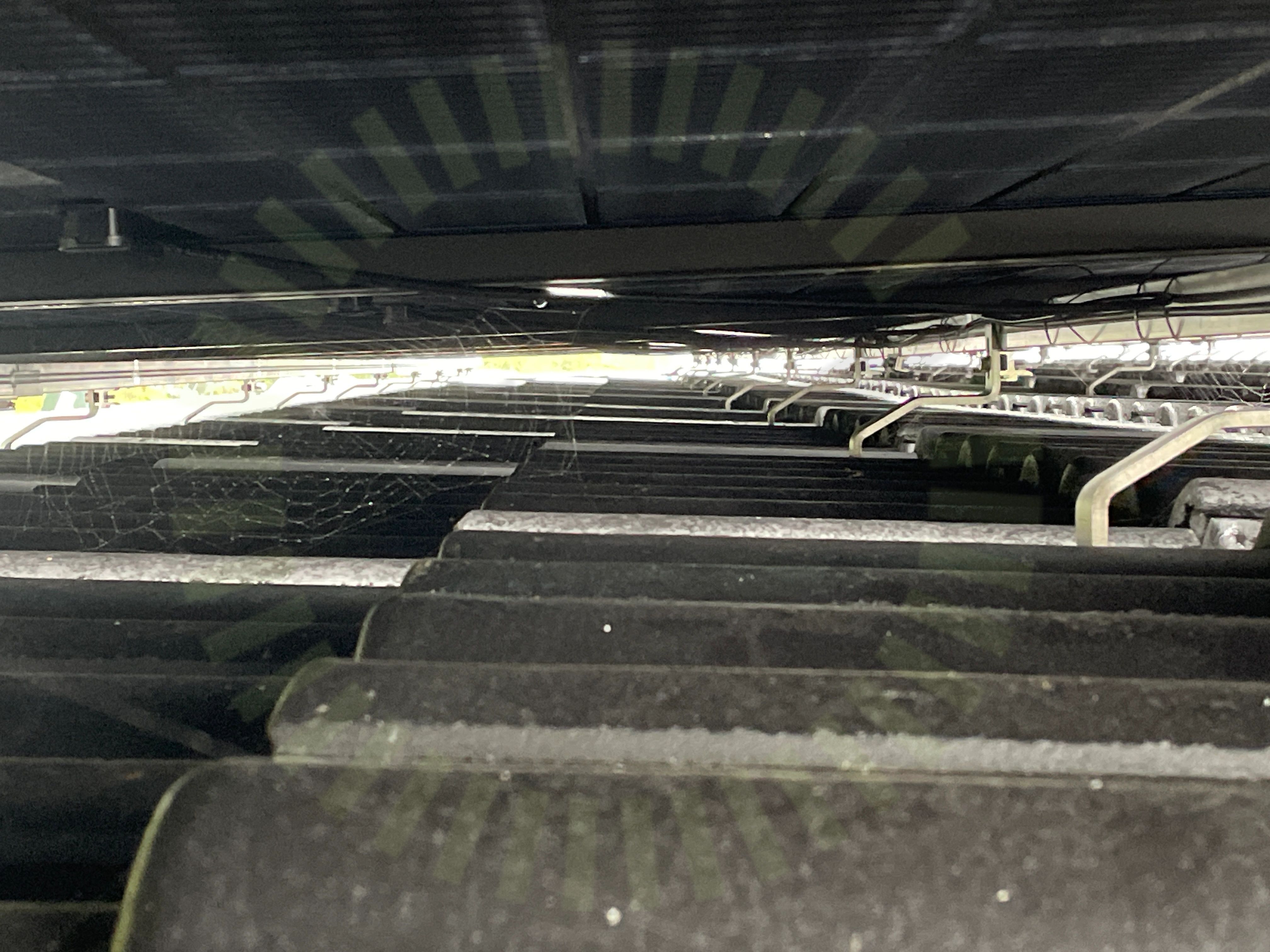

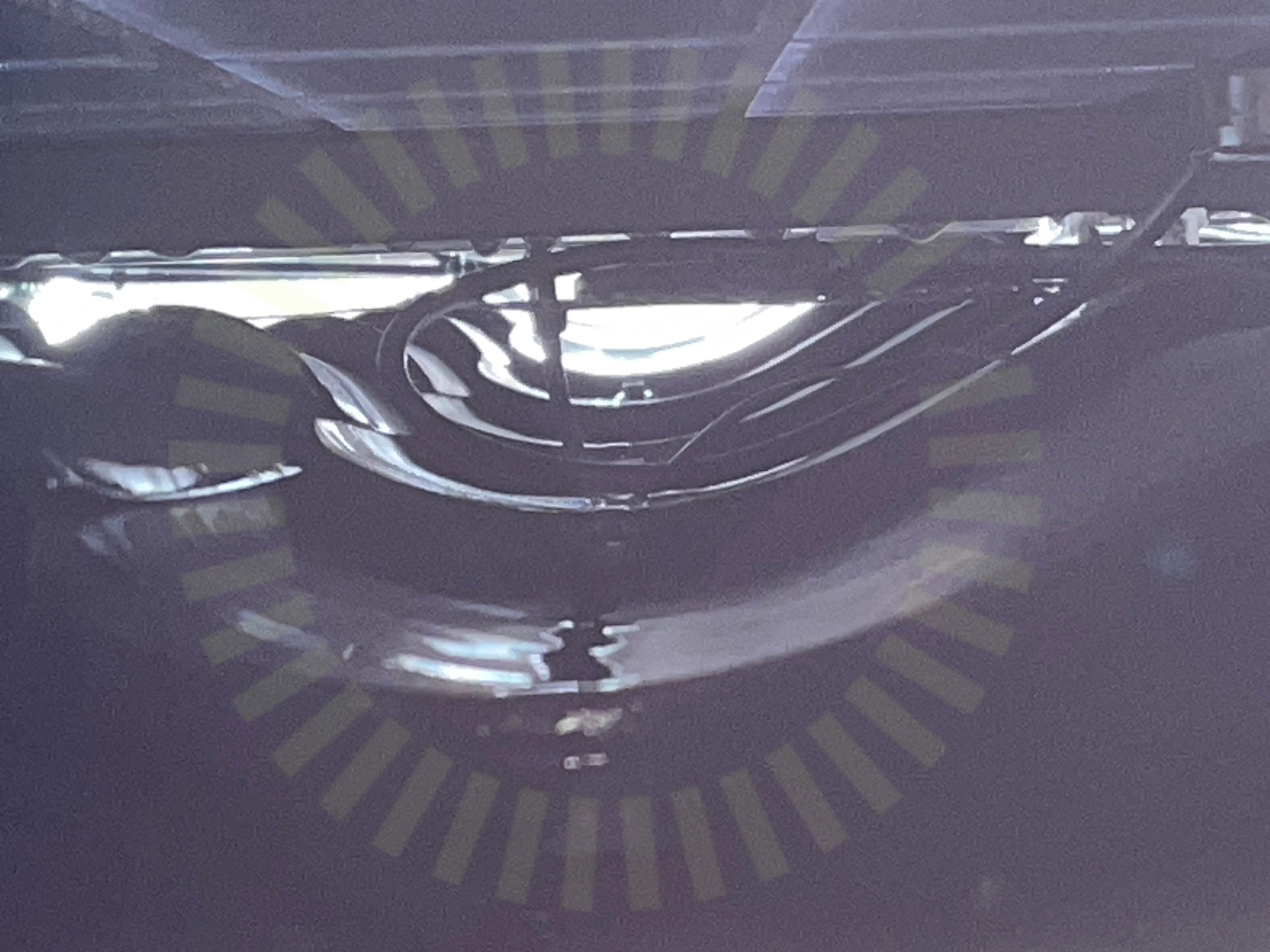

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)

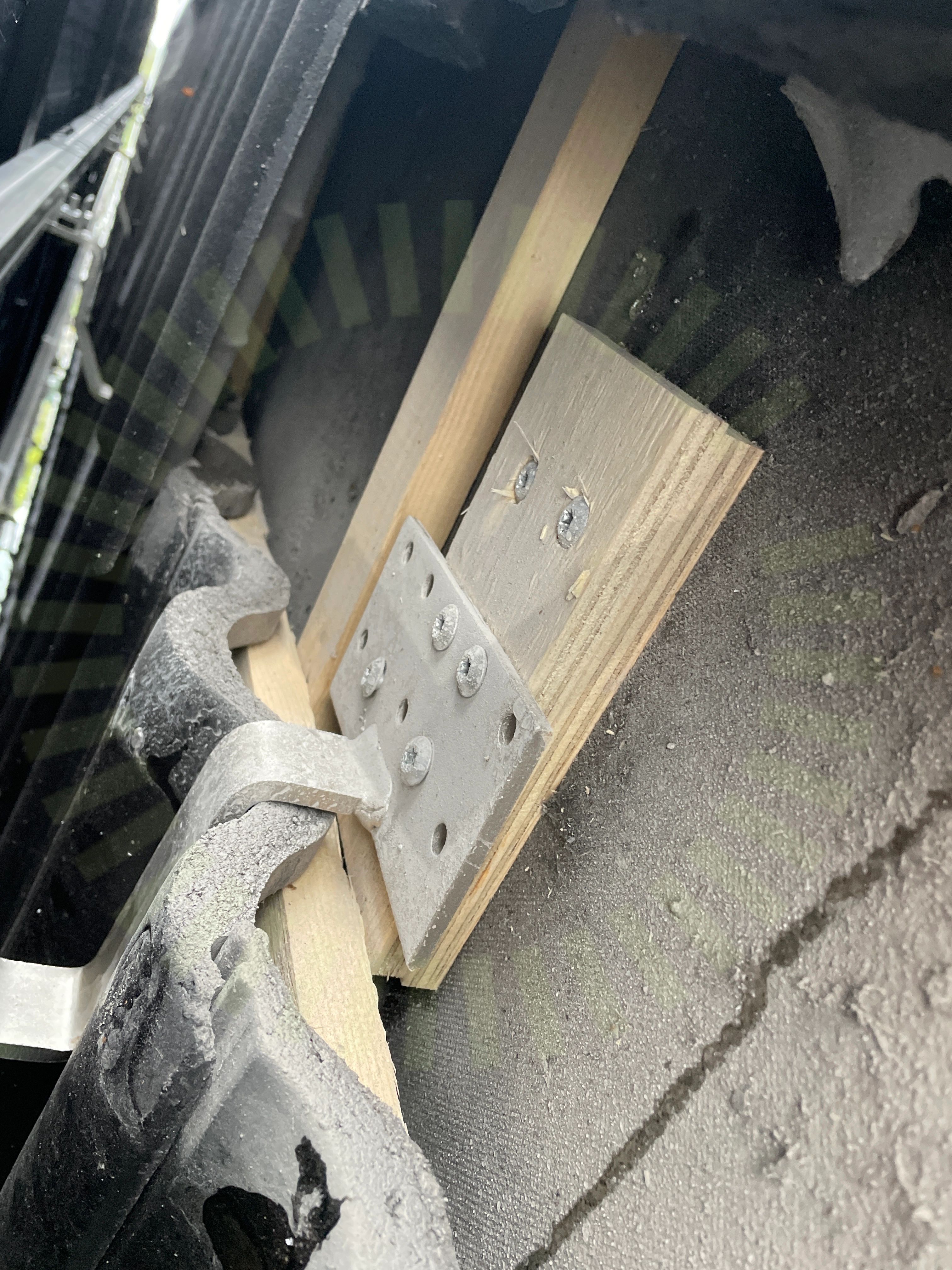

3.2 Råspontsinfästning
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.

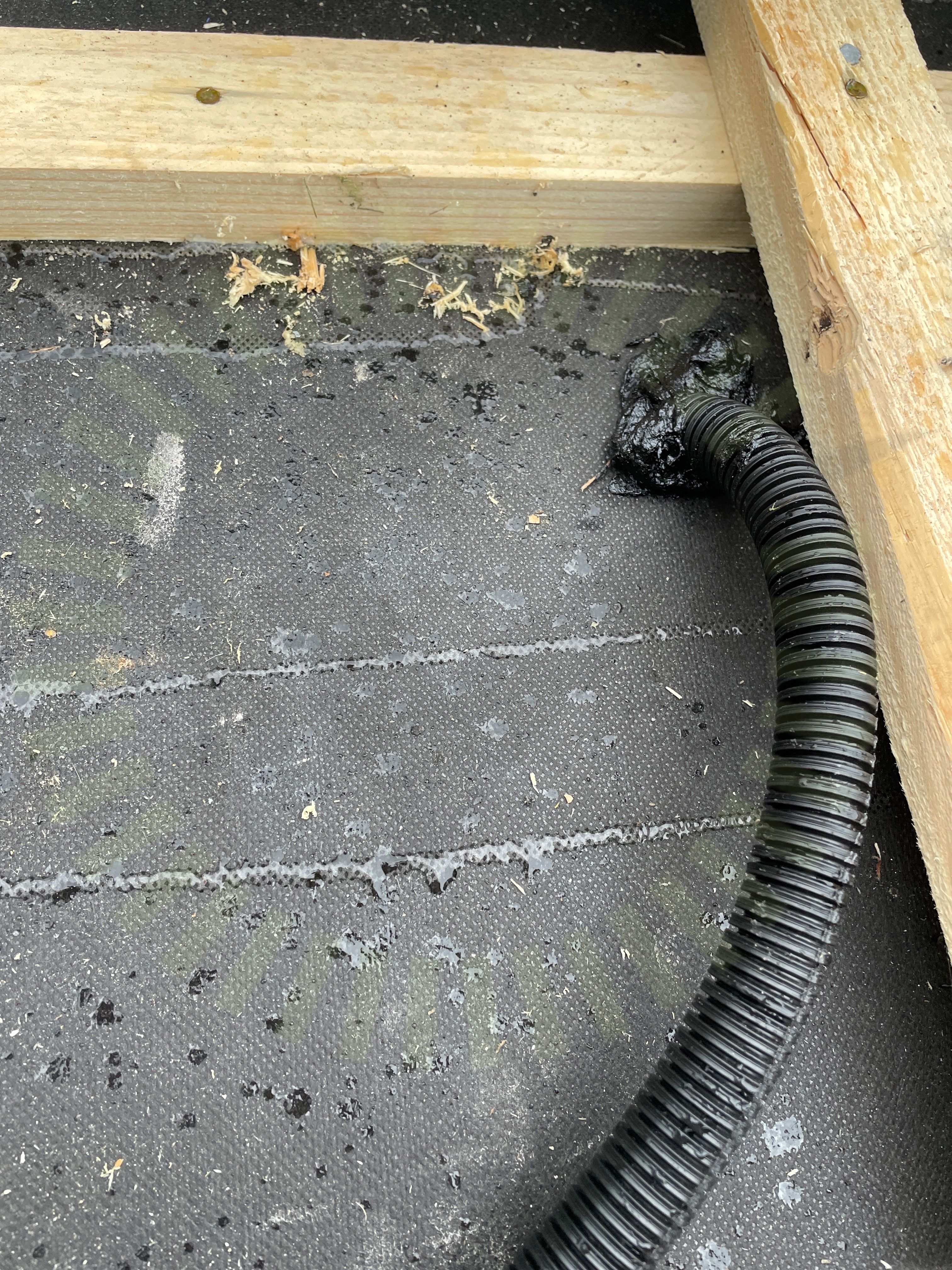

3.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
3.4 Takkrokarnas CC
Inte godkändAvstånd mellan infästningar är längre i verkligheten än det anvisade måttet i lastberäkningen.
Snö- och vindlastberäkning

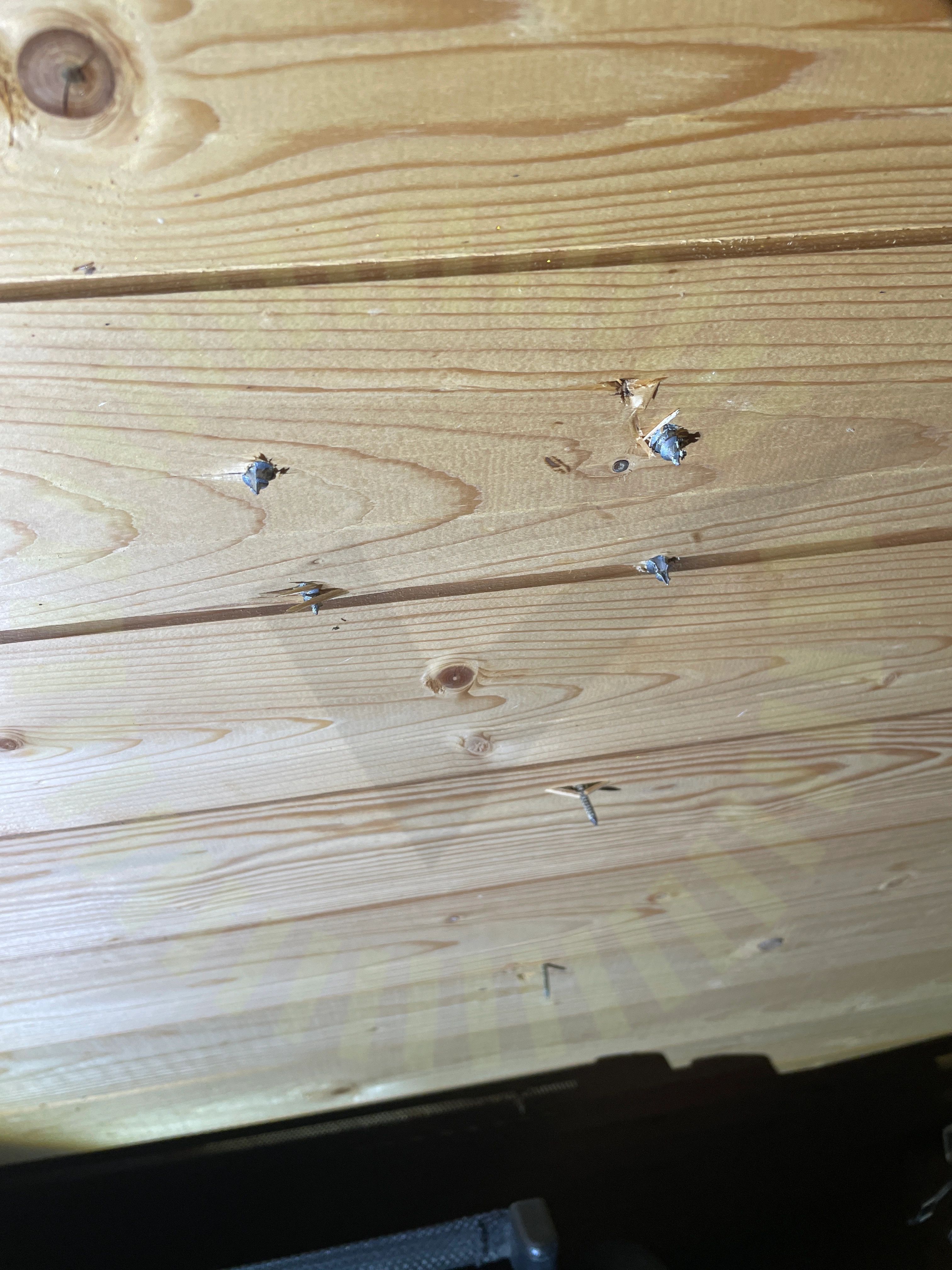

3.5 Takstolsinfästning
Inte godkändTakkrok är inte fäst i takstol i ytterkanterna. Där skruvar syns bredvid övriga takstolar är skruvens längd kortare än vad tillverkaren anvisar.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4

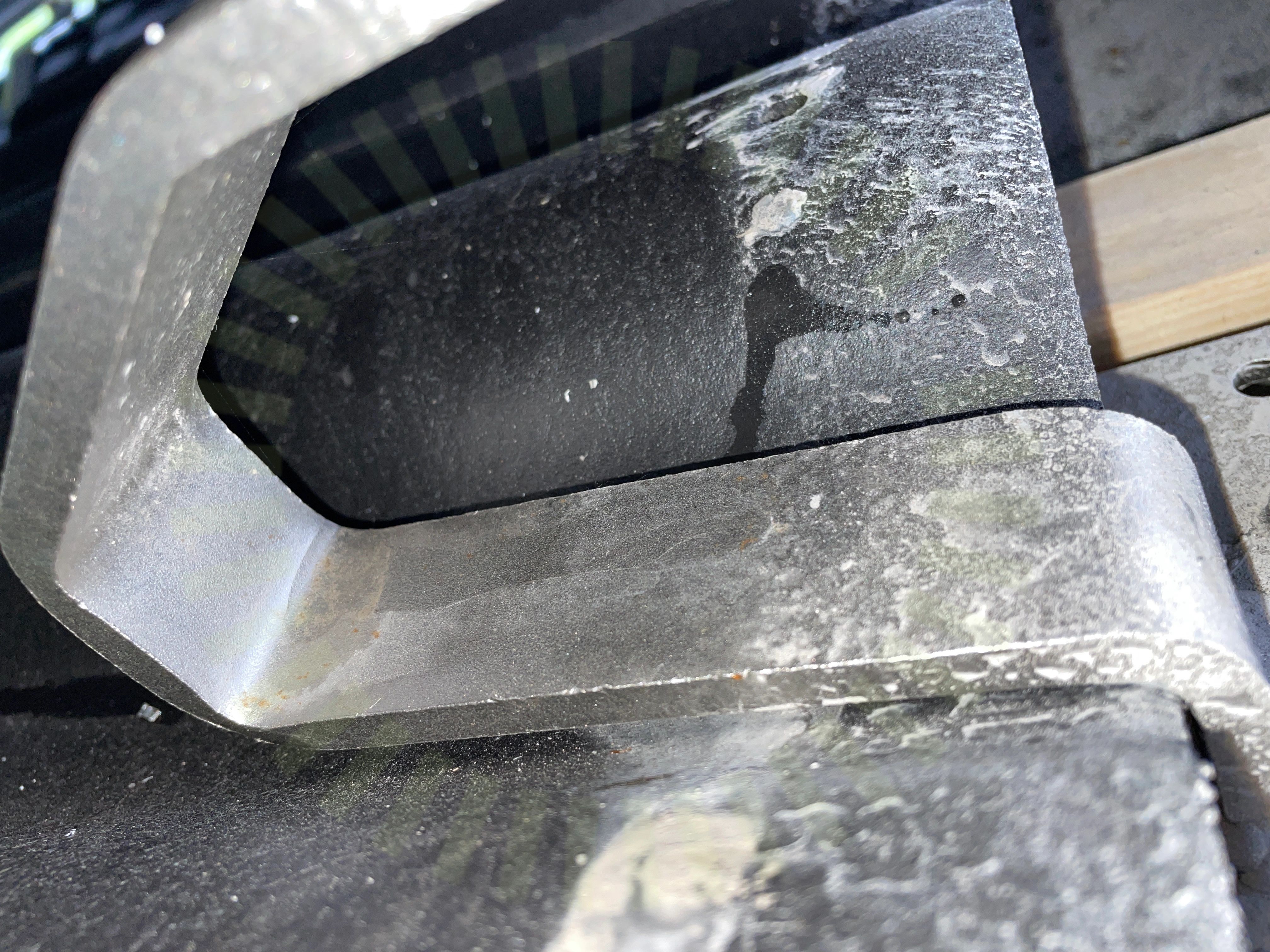

3.6 Underliggande takpanna
Inte godkändAnvisat mått mellan panna och krok ej uppfyllt.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
Godkända kontrollpunkter
17/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor
Plåt, SolarWatt: Vision AM 4.0 Black
Anmärkningar
3/15

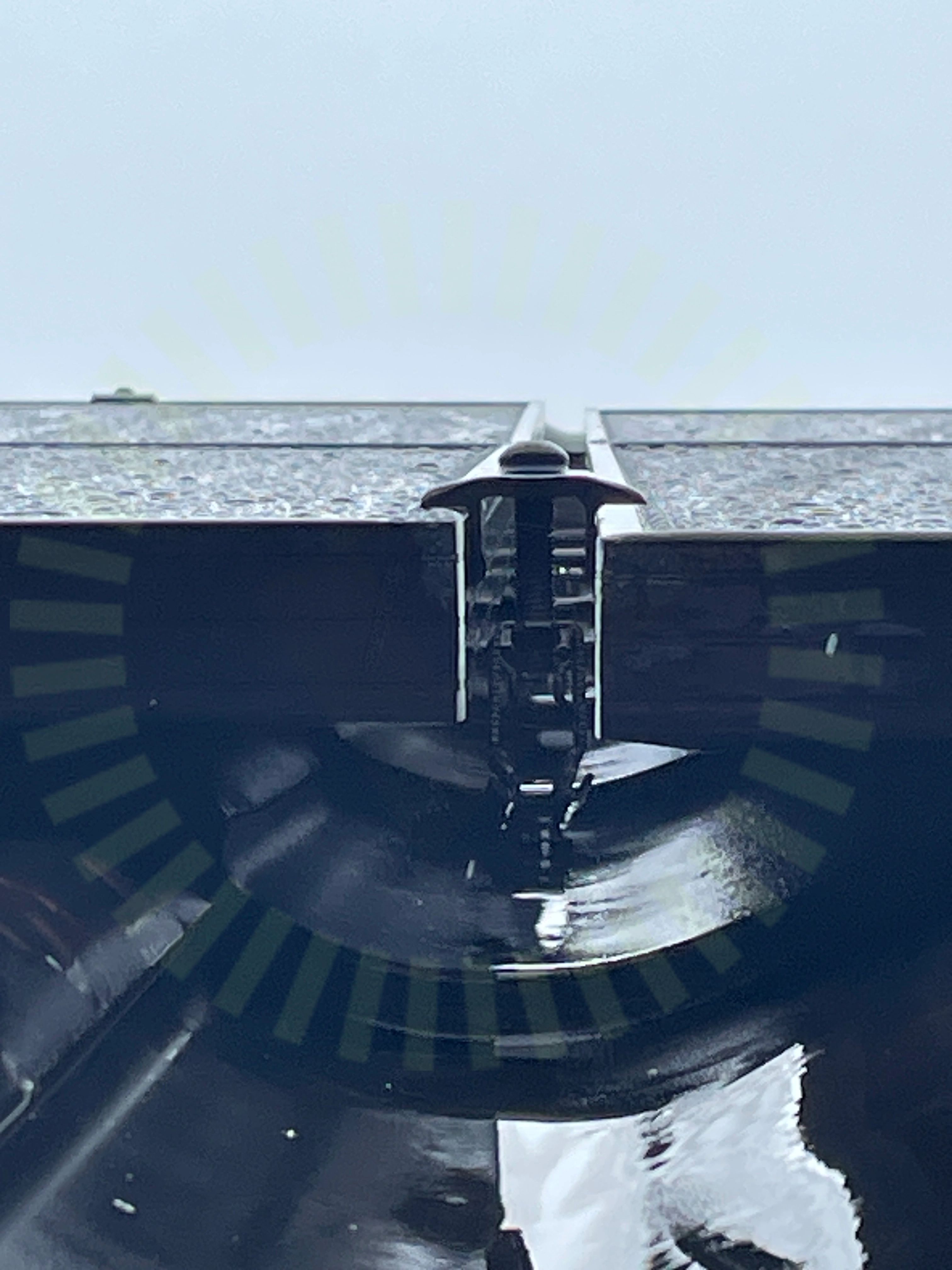

4.1 Panelramar separerade
RekommendationTermisk expansion begränsas av kvarglömd distans.
SolarWatt: Installation Instructions for framed glass-glass modules AM 3.0/4.0, Sida 20

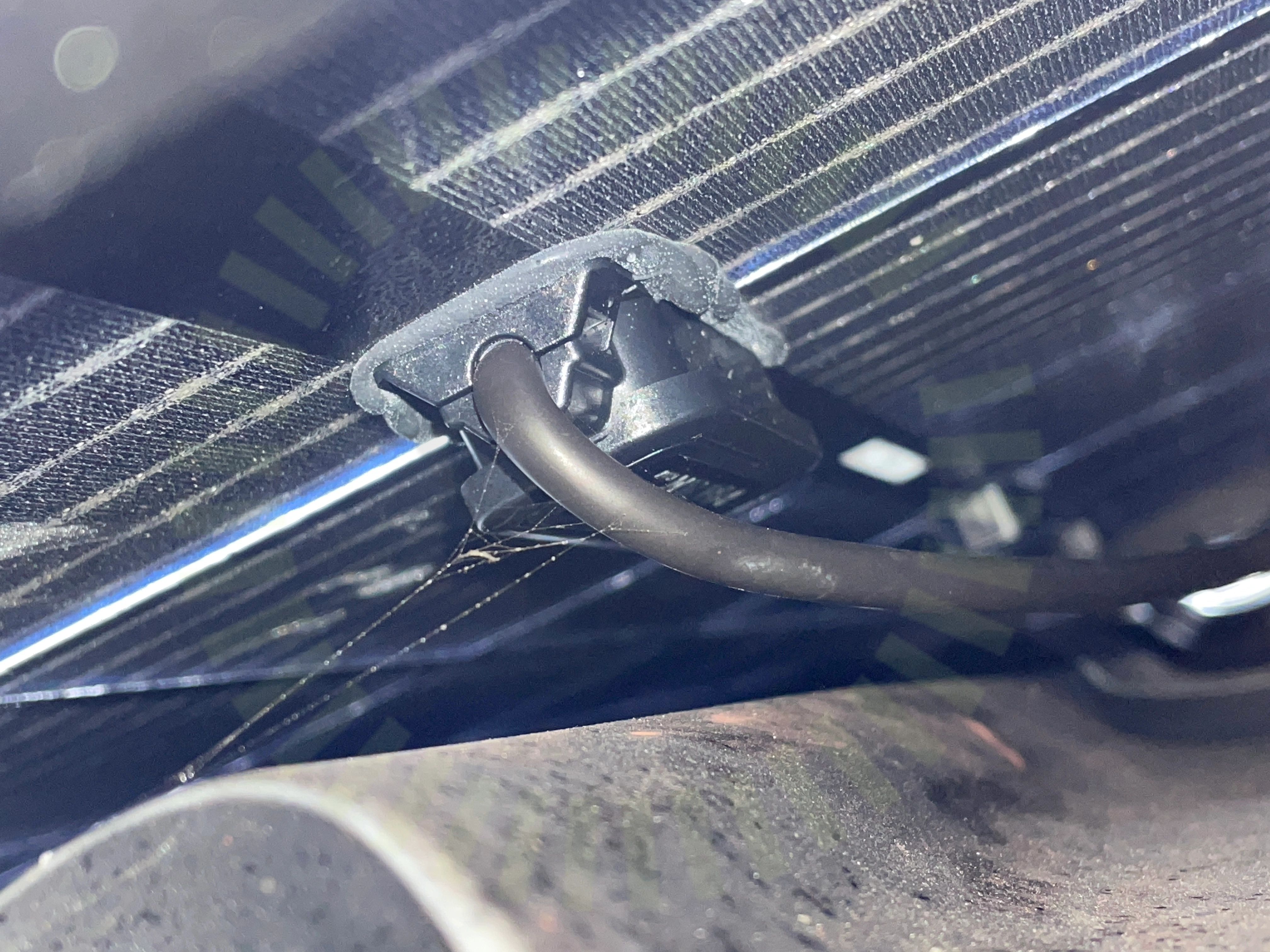

4.2 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
SolarWatt: Installation Instructions for framed glass-glass modules AM 3.0/4.0, Sida 26
4.3 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
SolarWatt Installationsmanual, #04038 | Rev 4 | 23.08.2022, Sida 24-25
Godkända kontrollpunkter
8/15DräneringshålFöremål mot bakstyckeKlämmornas överlappningLutningPunktbelastningSkador på panelSkuggaSpänningar i ram
Ej tillgängligt vid besiktning
4/15Förbindelse av kontakterKontaktdonStress på kontakterSträngförläggning
Plåt, Renusol: MS+
Anmärkningar
3/19

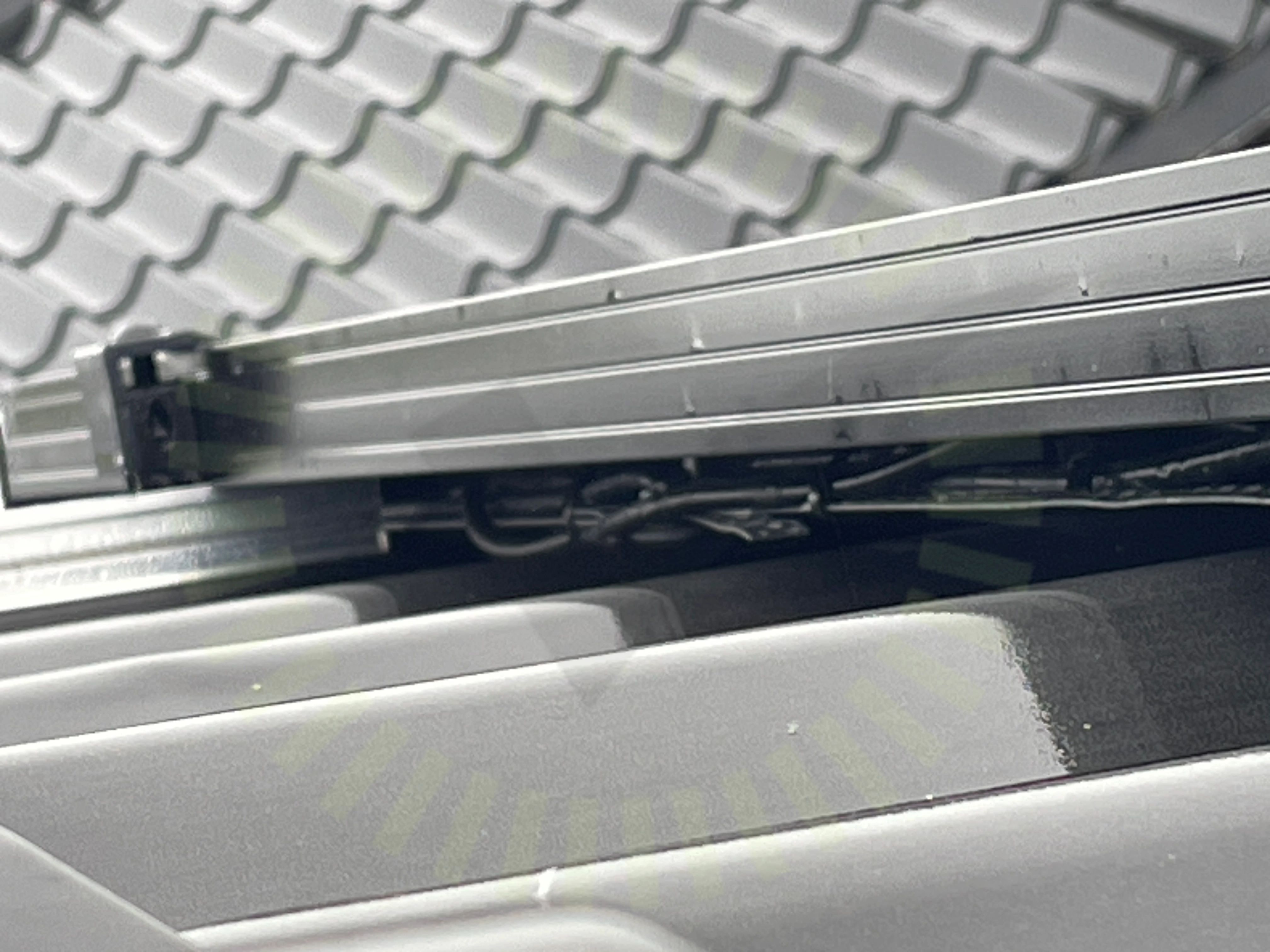

5.1 DC kabel förläggning
Inte godkändKablage ligger mot skarp kant.
5.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

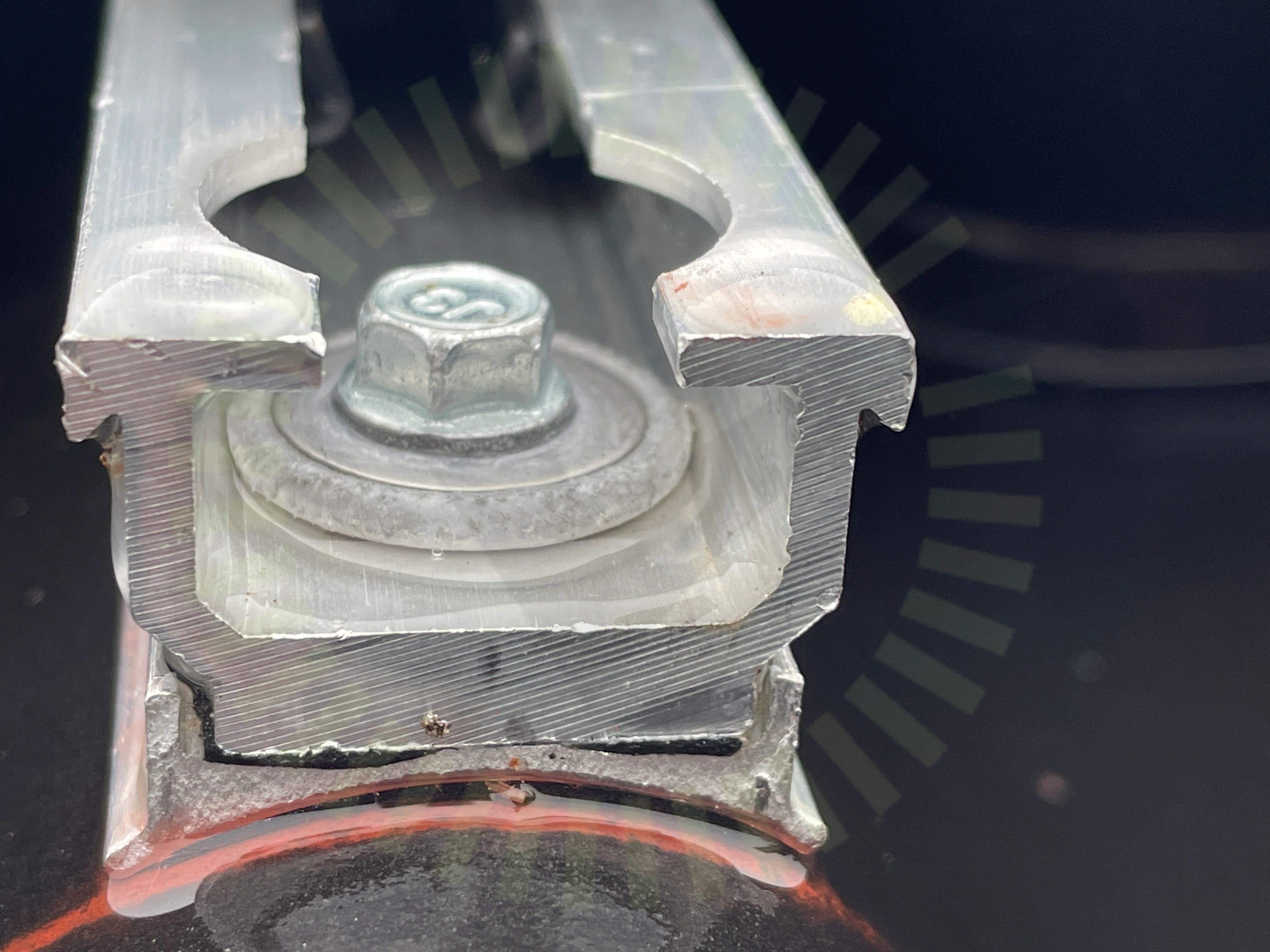

5.3 Plåtinfästning
Inte godkändSkruv för plåtinfästning är spänd hårdare än anvisat i manual.
Renusol: All Languages MS+ Installation Guide 20210712, sida 9
Godkända kontrollpunkter
16/19Använd plåtskruvFrämmande materialFöremål mellan skena och panelramInfästningarnas placeringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringPlåtens tjocklek och formSkadorSnö- och VindlastberäkningTakets lutningTakgenomföringTyp av infästningVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/7
6.1 PEN-ledare
Inte godkändInstallation nyttjar endast fyrledarsystem. PEN ledare har felaktig dimension.
SS 436 40 00, utgåva 4, 543.4.1
Godkända kontrollpunkter
6/7BöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5

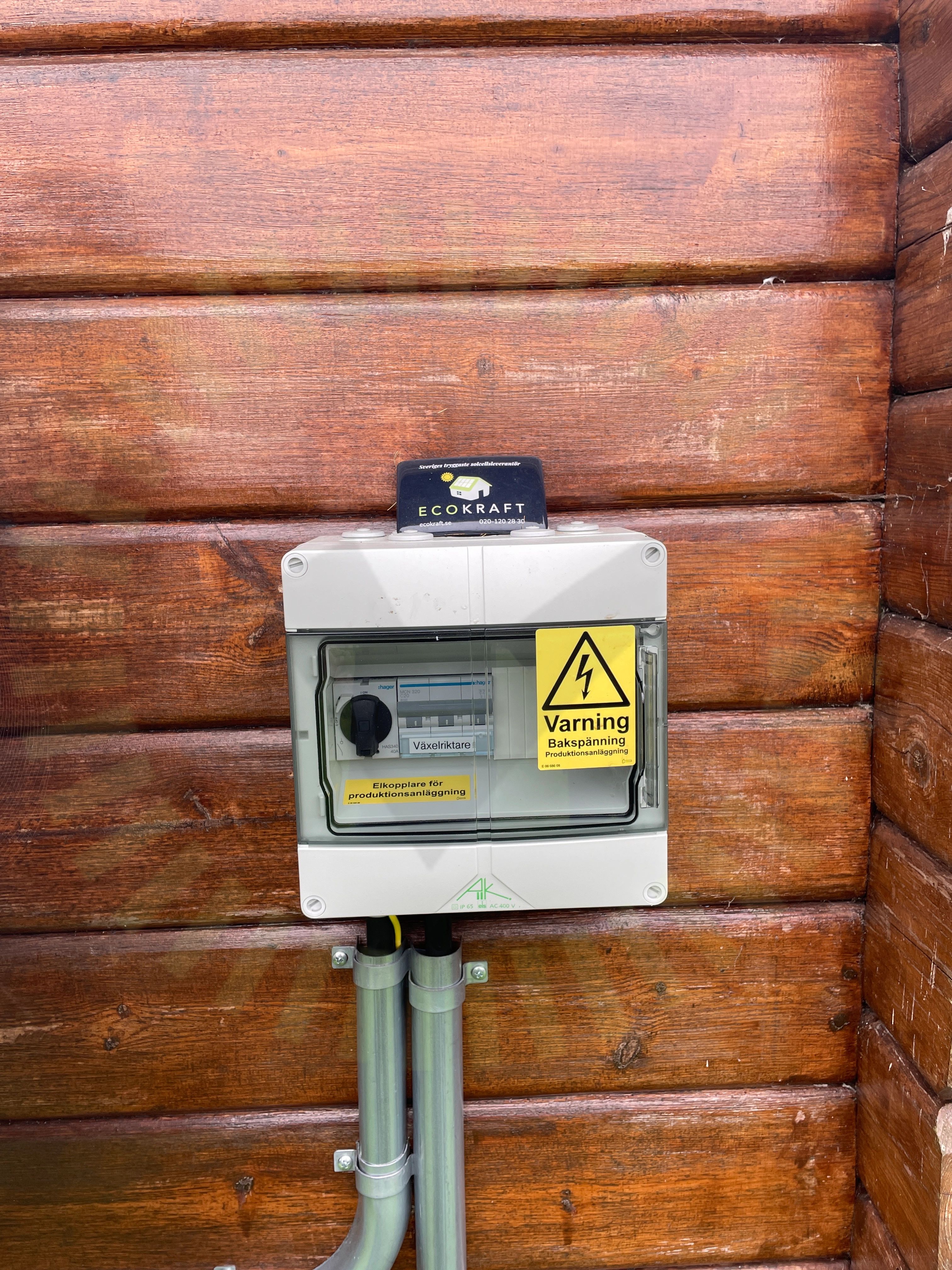

7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas vid undercentral som matas från solcellsanläggningen enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
4/5Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
7/34

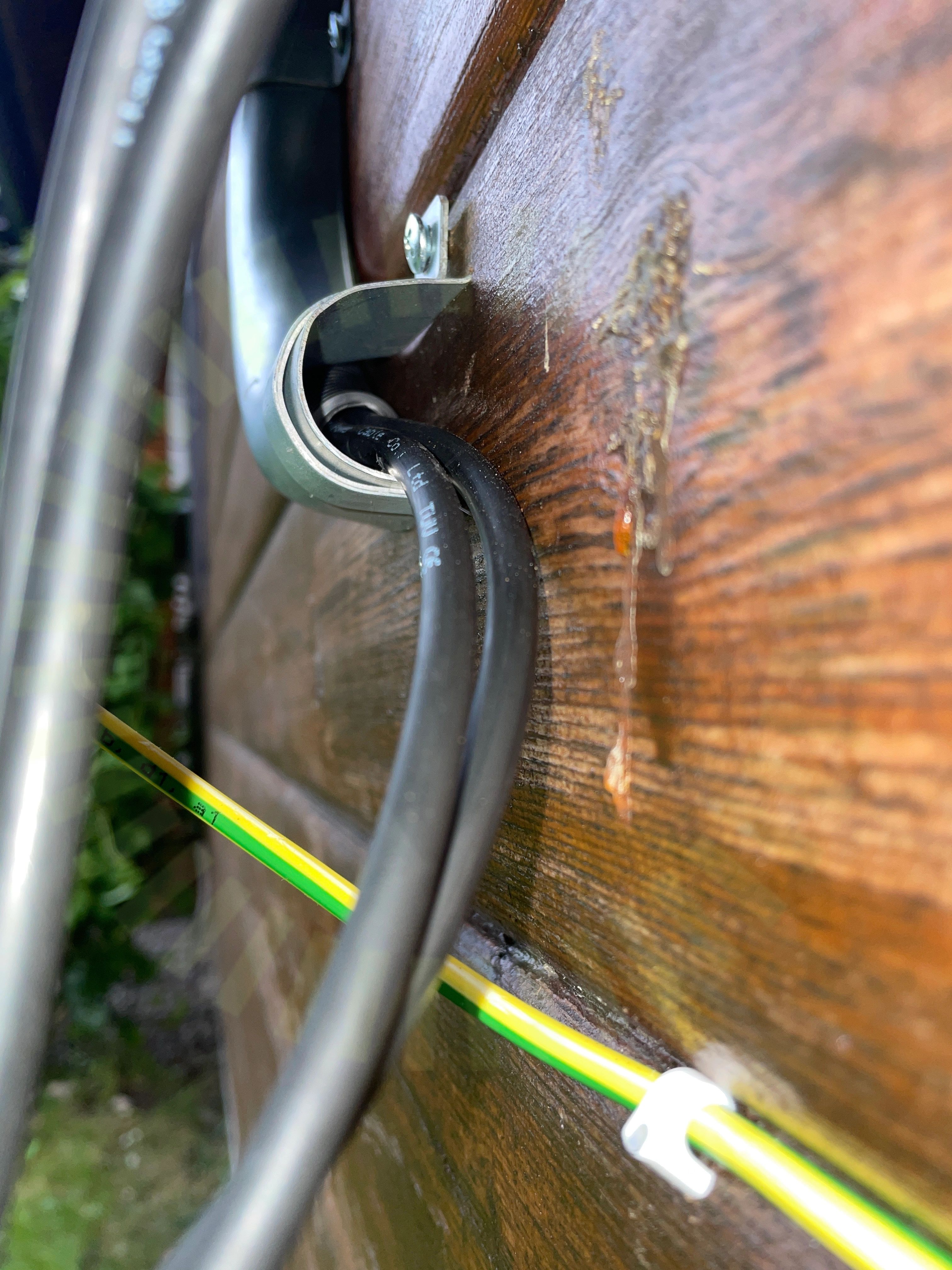

8.1 DC Kablage skydd
Inte godkändKablaget är förlagt mot vass kant och saknar mekaniskt skydd.

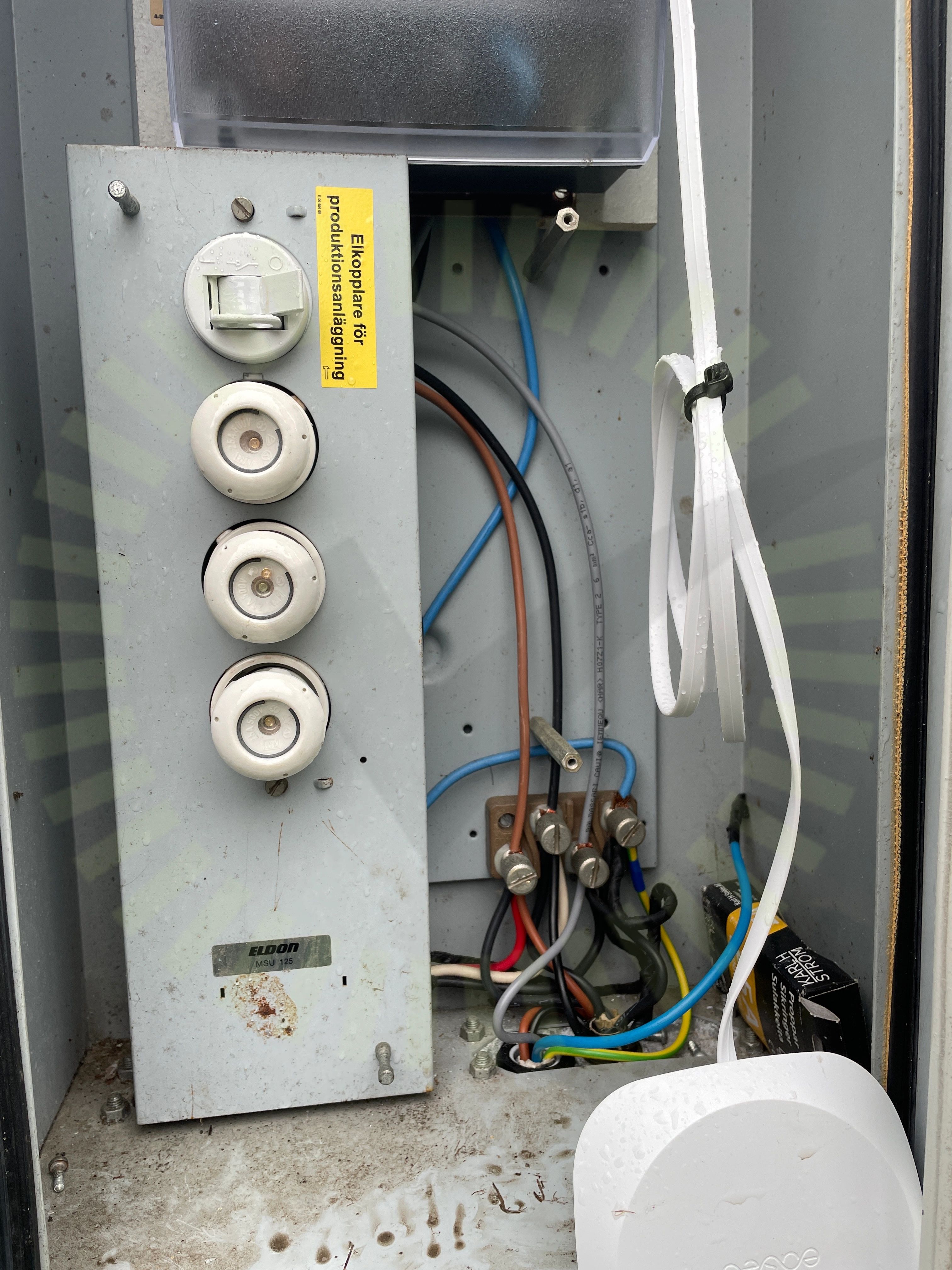

8.2 Dubbel matning
Inte godkändStigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera. Kablar till husen har ledararea 6mm2 och matas dubbelt med 25A nät och 17,3A sol.

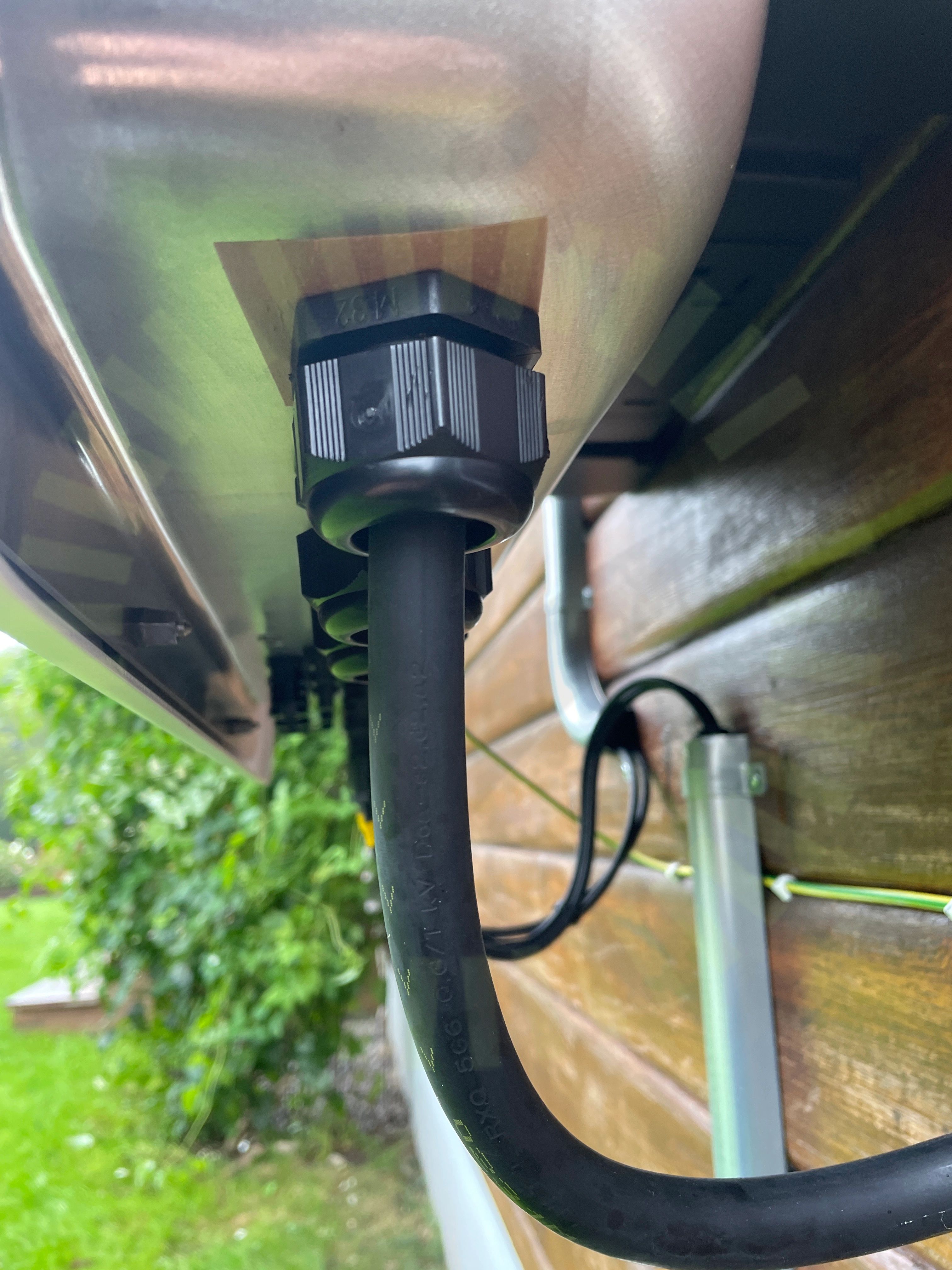

8.3 Förskruvning
Inte godkändFörskruvning håller ej fast kablaget.
STPxx-50-BE-sv-10 | Version 1.0, Sida 33

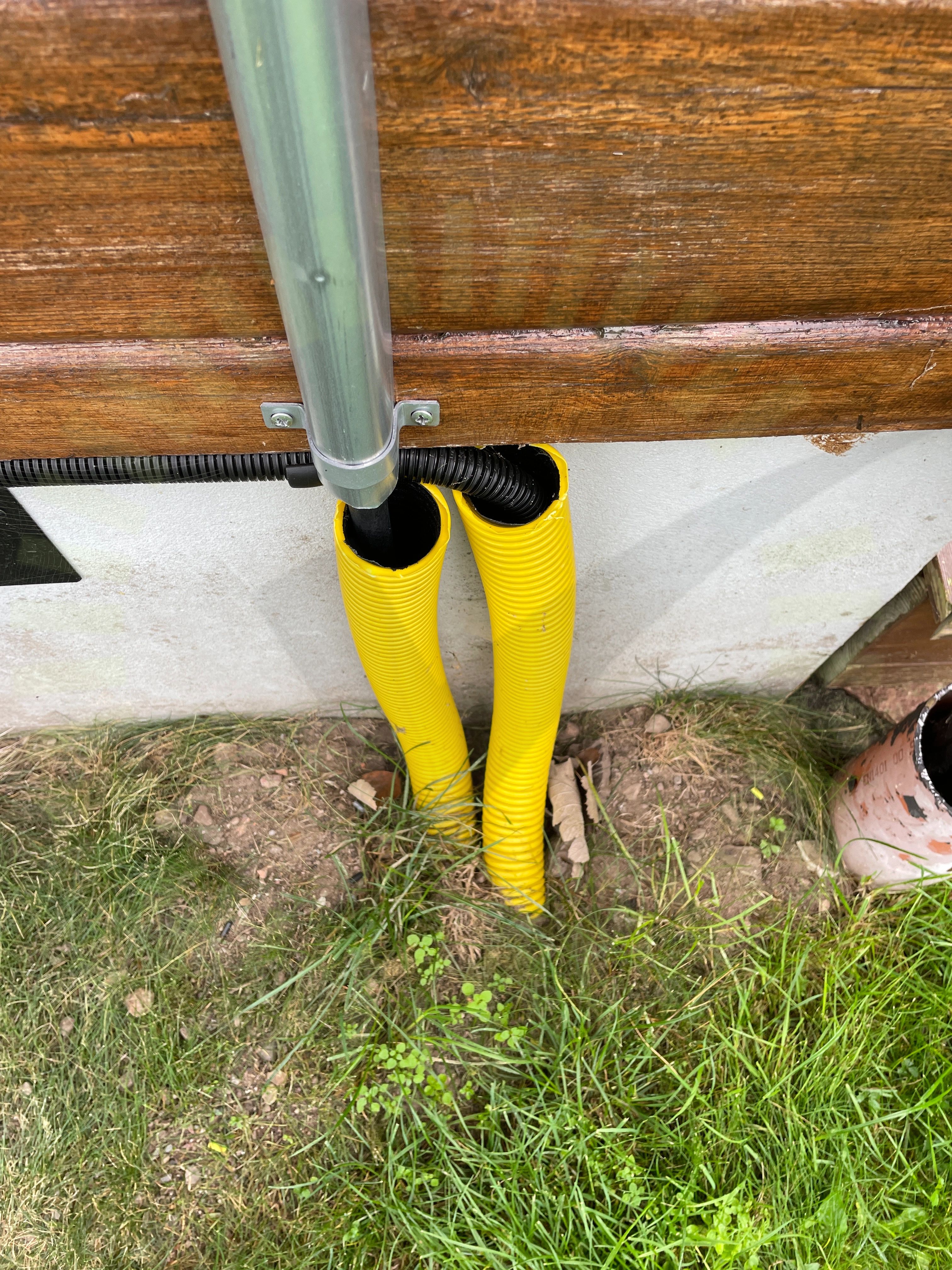

8.4 Mekanisk påverkan
Inte godkändMarkrör ej UV skyddade samt saknar tätning.
SS 436 40 00 (522.6.2)

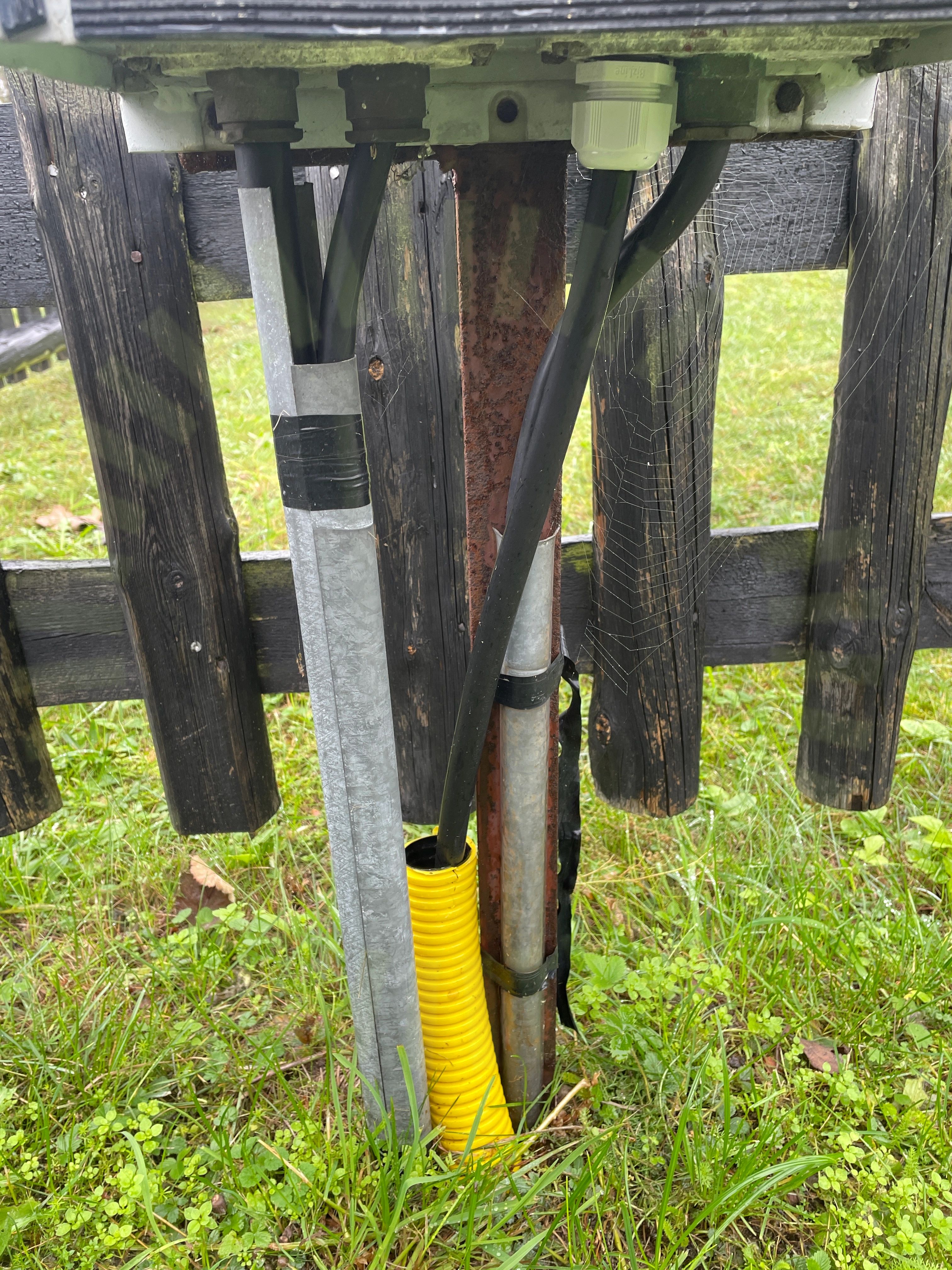

8.5 Skarp kant
Inte godkändKabel ligger mot skarp kant.

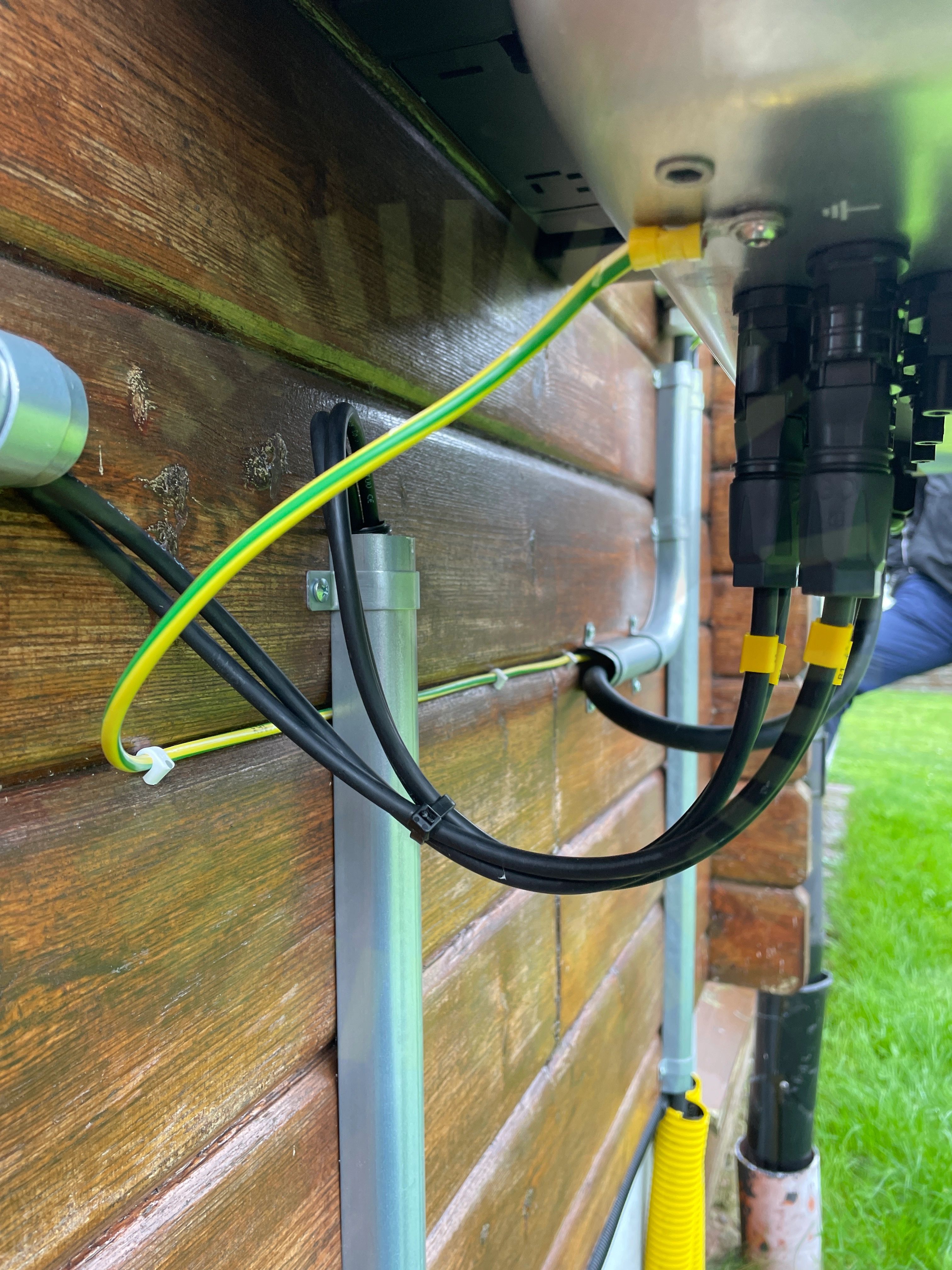

8.6 Väderbeständigt material
Inte godkändKlammer ej UV beständiga.

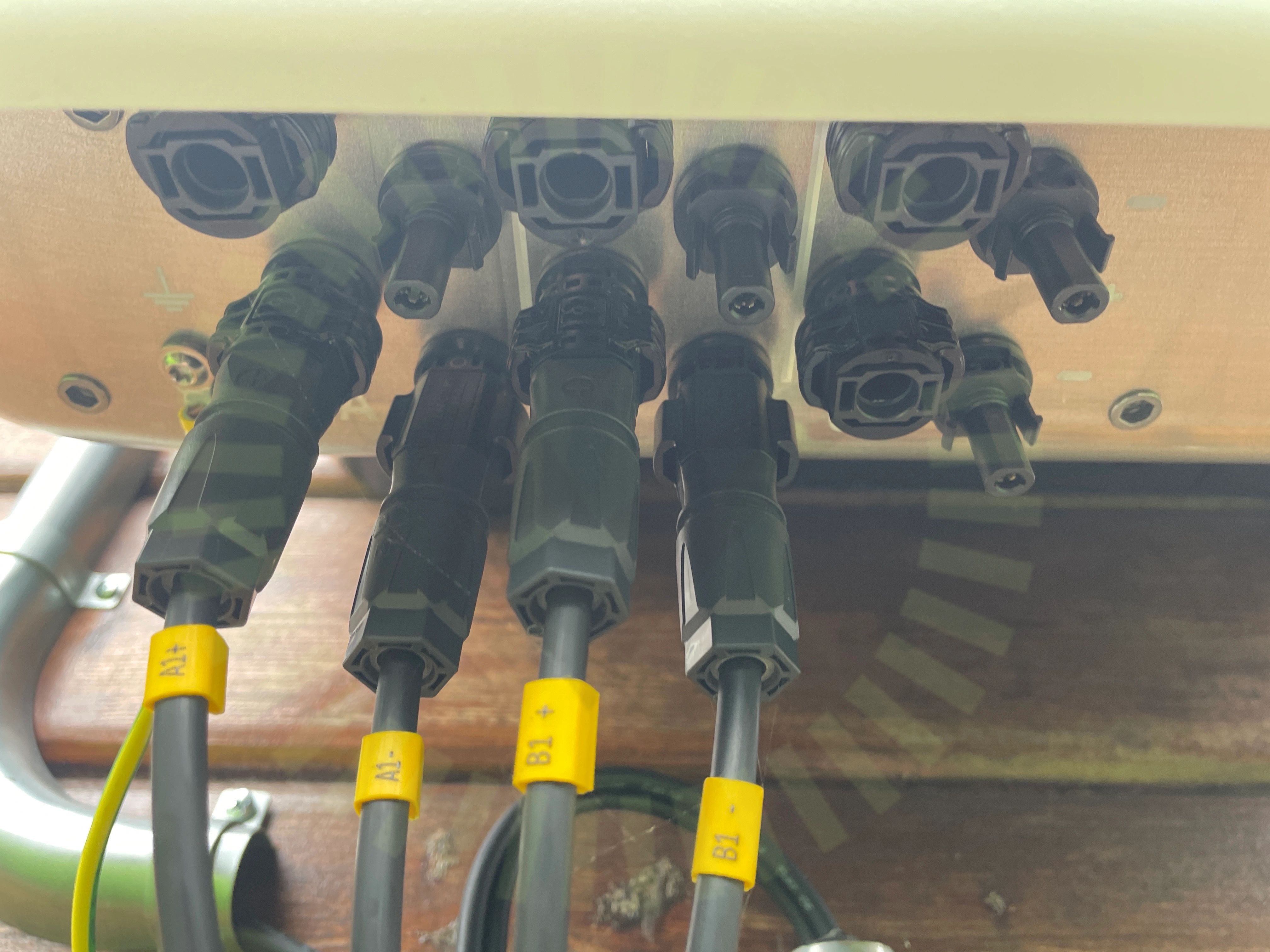

8.7 Växelriktarens IP klassning
Inte godkändPlastskydd för övriga oanvända utgångar på växelriktaren saknas. Detta påverkar växelriktarens IP klassning.
Godkända kontrollpunkter
27/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskydd
