Besiktningsrapport
9.9
Installation genom
Raymond
Datum
18 december 2024
Ort
Öjersjö, Västra Götalands län
Nätverkskabel
Genomföringar
98% godkända
2% ej godkända
Om installationen
Paneler
Raymond/Sverigepanelen: Doubleglass 530W
Montagesystem
Weland Stål: Falsfäste
Växelriktare
Solis: S6-EH3P(12-20)K-ND-H
Batteri
Raymond Solid State
Tillbehör
Undercentral
Tillbehör
Solis: EASTRON SDM630MCT
Tillbehör
Säkerhetsbrytare AC
Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
14/14
Avstånd närliggande objekt
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Lutning
Placering av batteri
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Raymond/Sverigepanelen: Doubleglass 530W
Godkända kontrollpunkter
13/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Tak 1, Weland Stål: Falsfäste
Godkända kontrollpunkter
18/18
DC kabel förläggning
Falsfästenas CC
Falsinfästning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Underbyggnad
Väderbeständigt material
Ändklämmor skena
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
3/36
9.1 Genomföringar
Kundkommentar
Genomföring inte tätad. Gäller även slangen för jordplattan.
SS 436 40 00 (527.2.1)

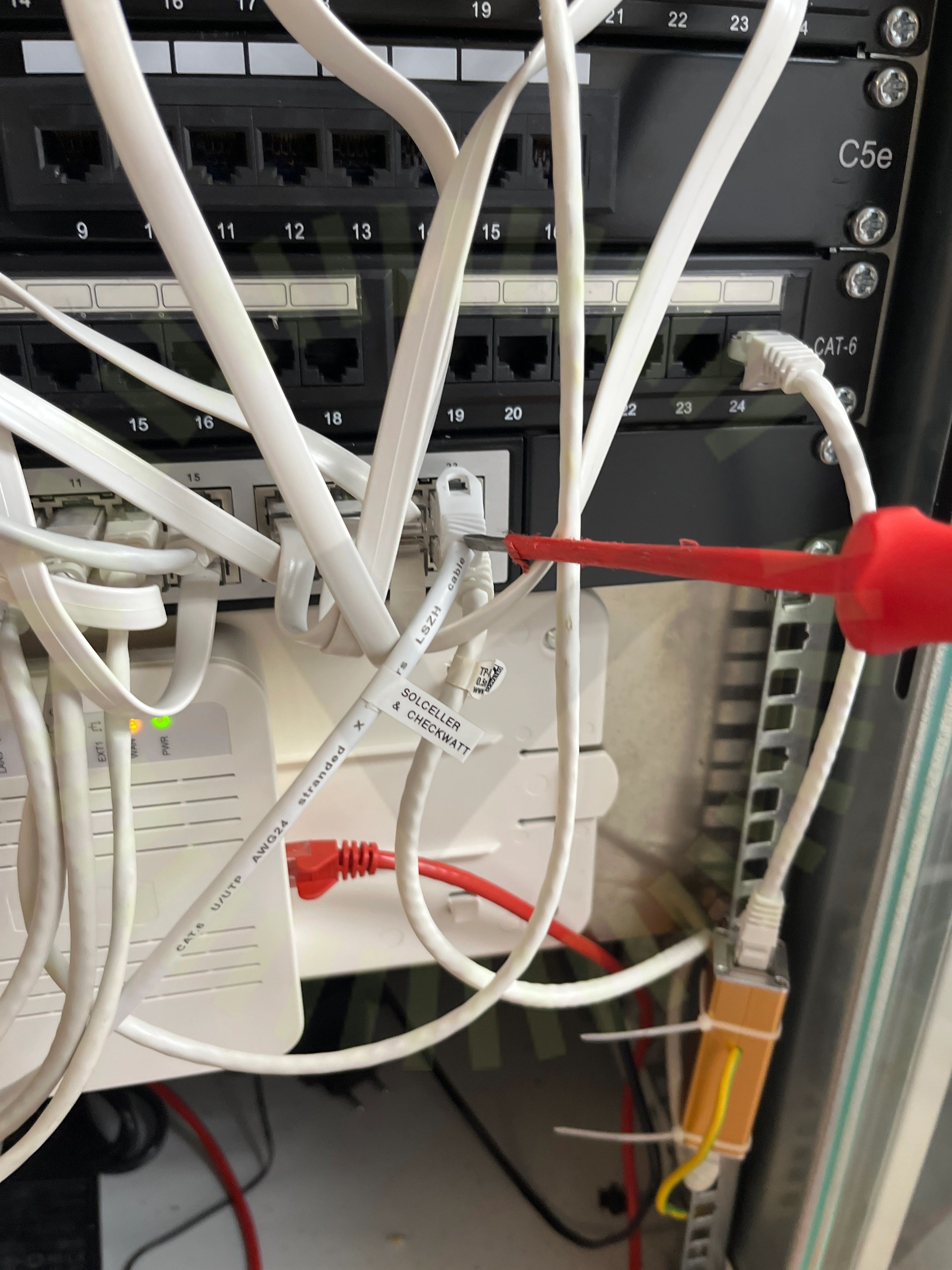

9.2 Nätverkskabel
Inte godkänd
Nätverkskabeln är inkopplad direkt in till switchen och inte in i patchpanelen.
9.3 Tillgänglighet
Inte godkänd
Jordspett är inte tillgängligt då det inte var monterat vid besiktning.
SS 436 40 00 (513.1)
Godkända kontrollpunkter
33/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Väderbeständigt material
Växelriktarens IP klassning
