Institutet för Solenergikvalitet

Besiktningsrapport

8.0
x

Installation genom

GuldSolByggen

Datum

17 september 2024

Ort

Västerhaninge, Stockholms län
Femledarsystem
Mittklämmor
Skenornas infästning
86% godkända14% ej godkända

Om installationen

PanelerJa Solar: JAM54D41/LB
MontagesystemWeland Stål: Plåttak Långskena
VäxelriktareSunGrow: SH15/20/25T
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666-20
TillbehörSäkerhetsbrytare AC
GuldSolByggen

Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/14

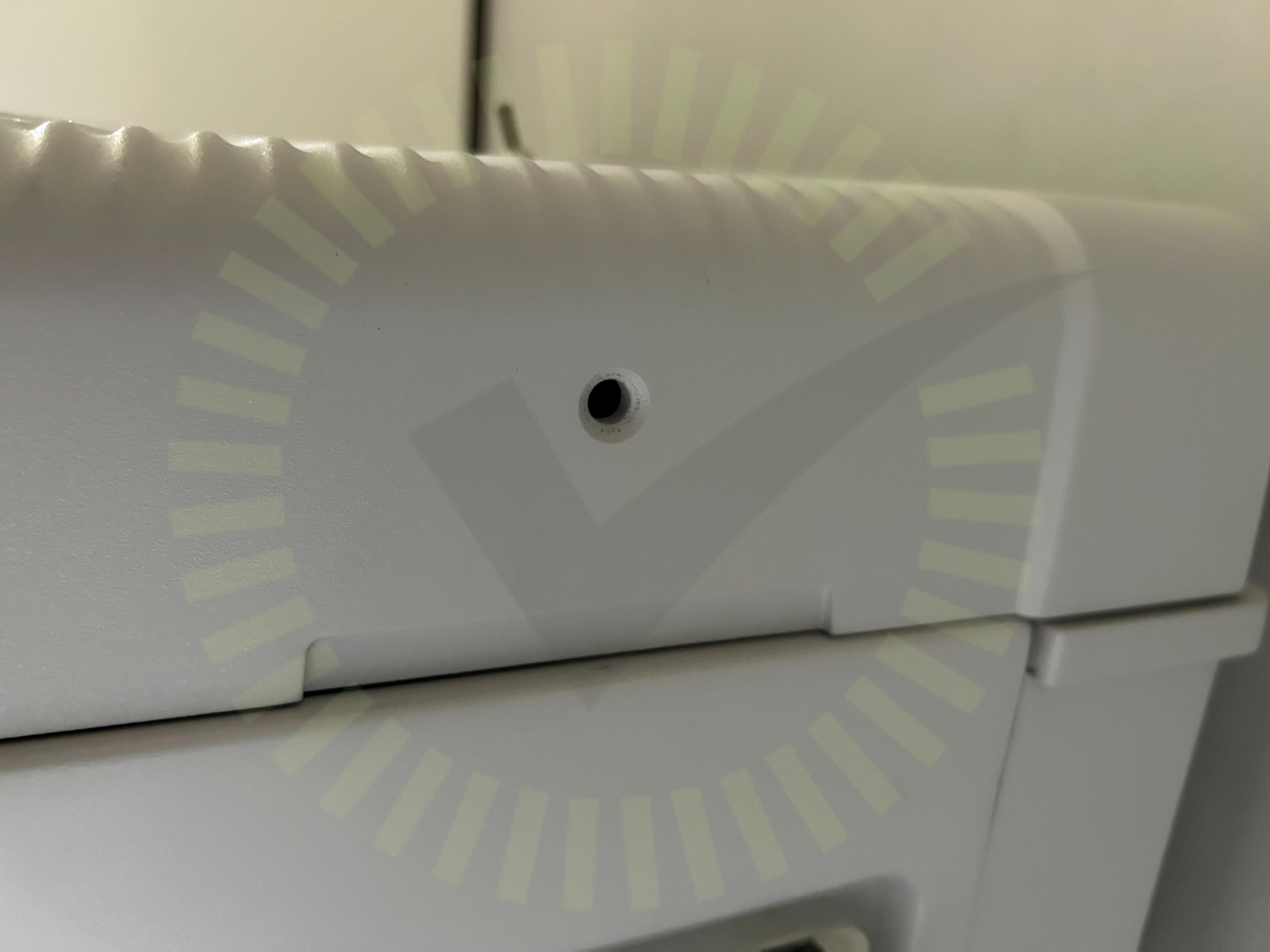

Lock och sidoskydd

2.1 Lock och sidoskydd

Inte godkänd

Lock till batteri saknar skruv.

SBR064-256-UEN-Ver19-202302, Sida 27

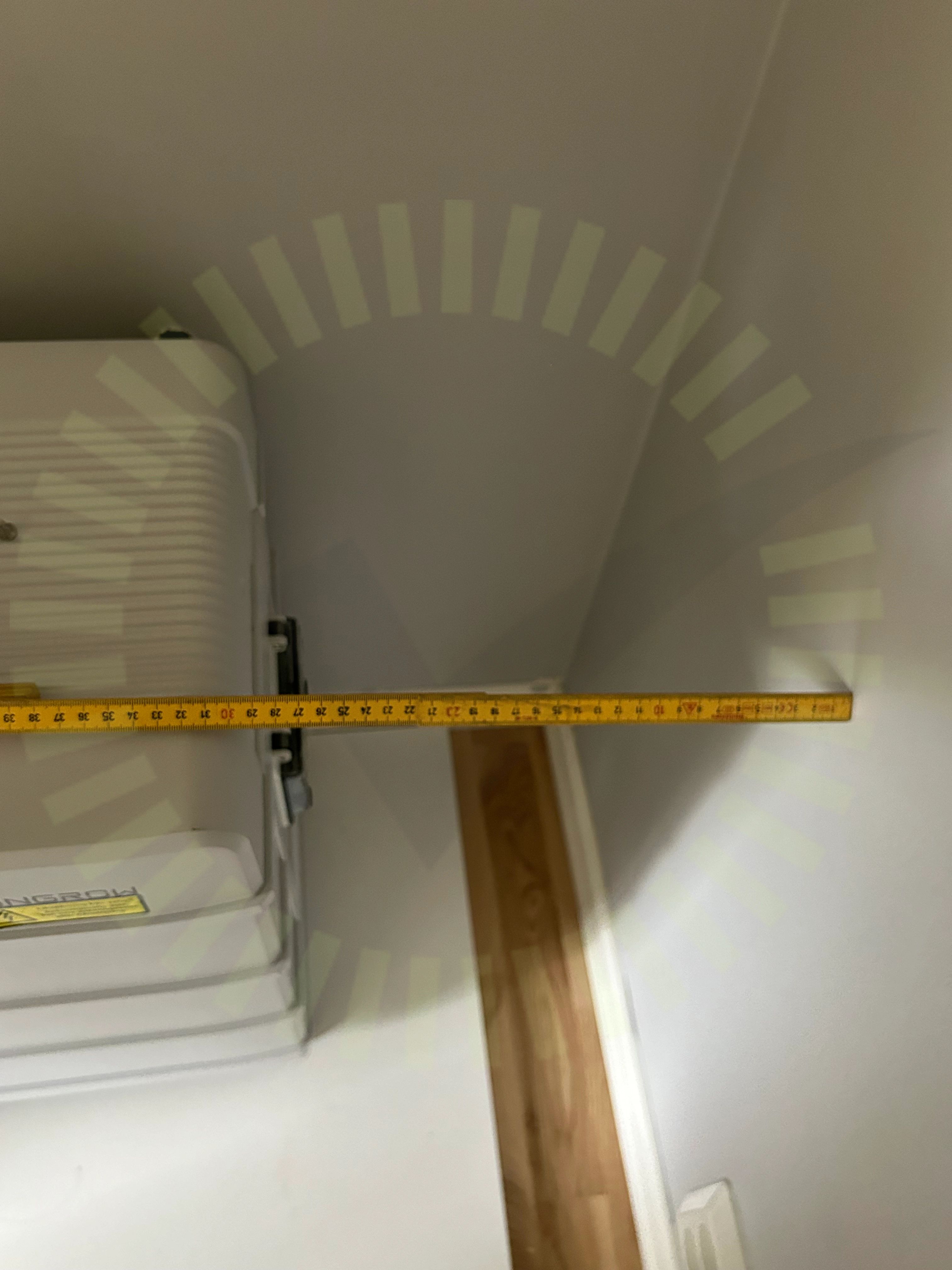

Närliggande objekt

2.2 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

12/14
Avstånd till växelriktareBatteri PEBatterimodulFastsäkring av produktRakt ståendeSammansättning av komponenterSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Ja Solar: JAM54D41/LB

Anmärkningar

4/15

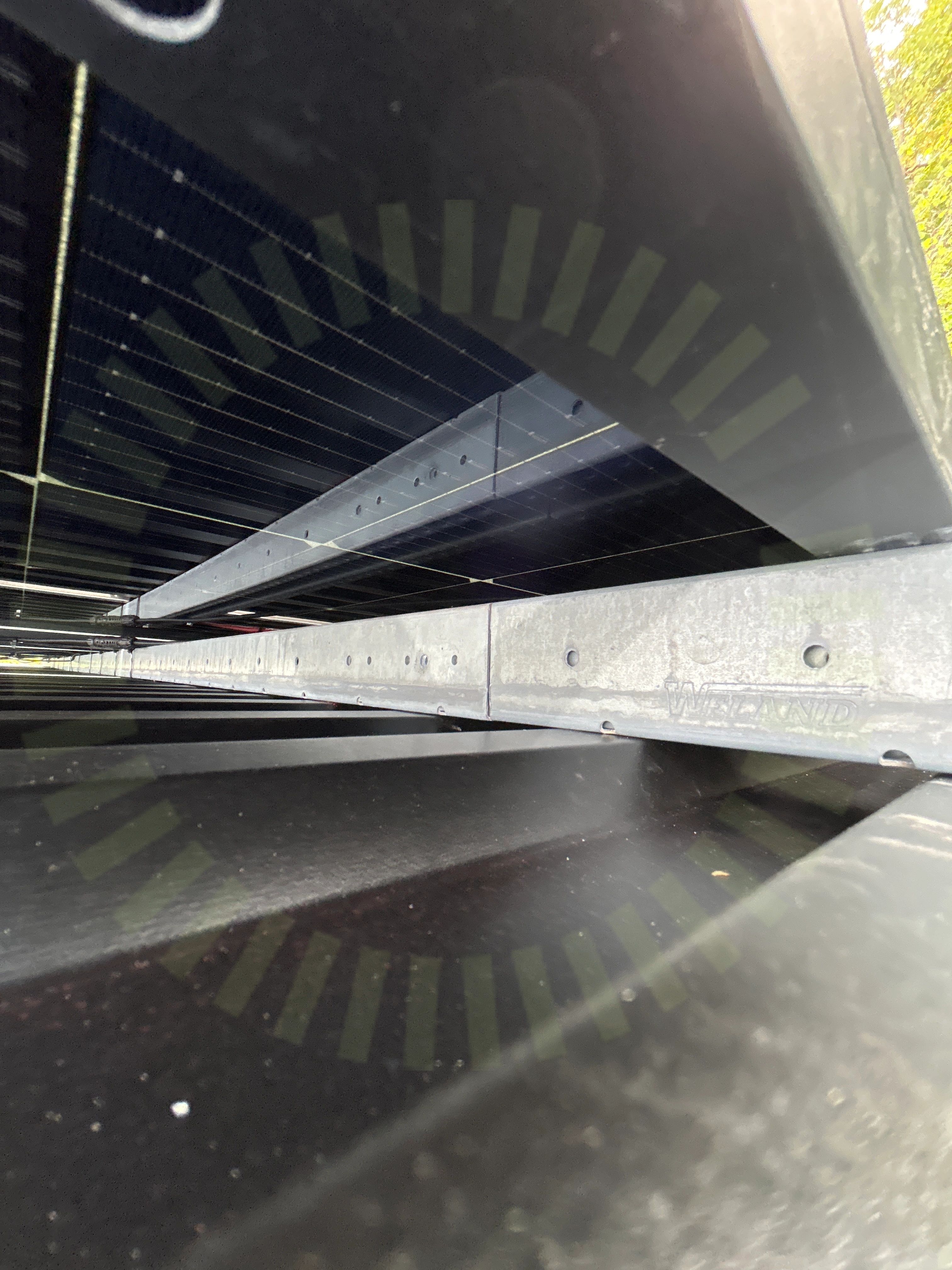

Föremål mot bakstycke

5.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

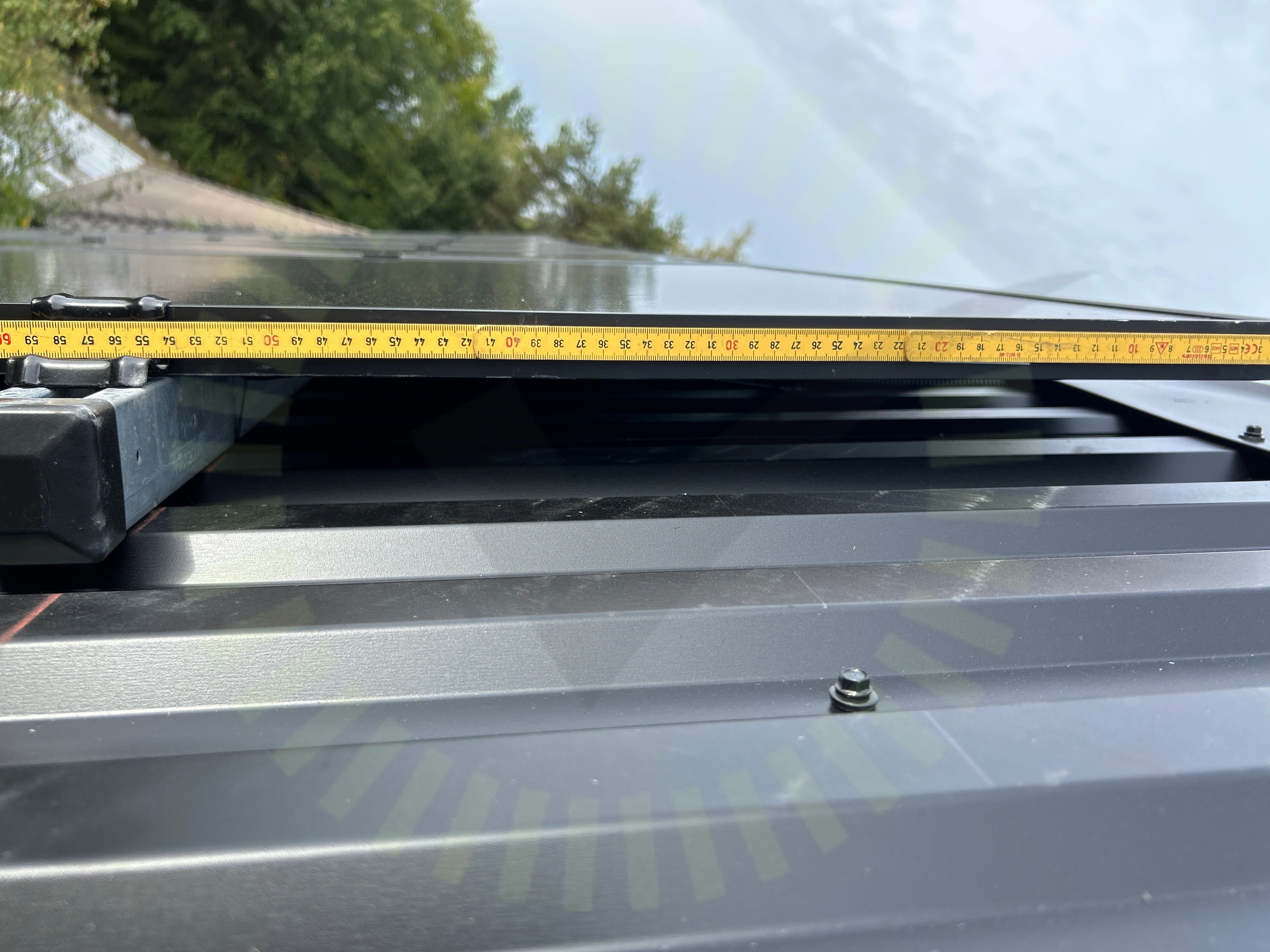

Klämmornas placering

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar
Kopplingslåda böjradie

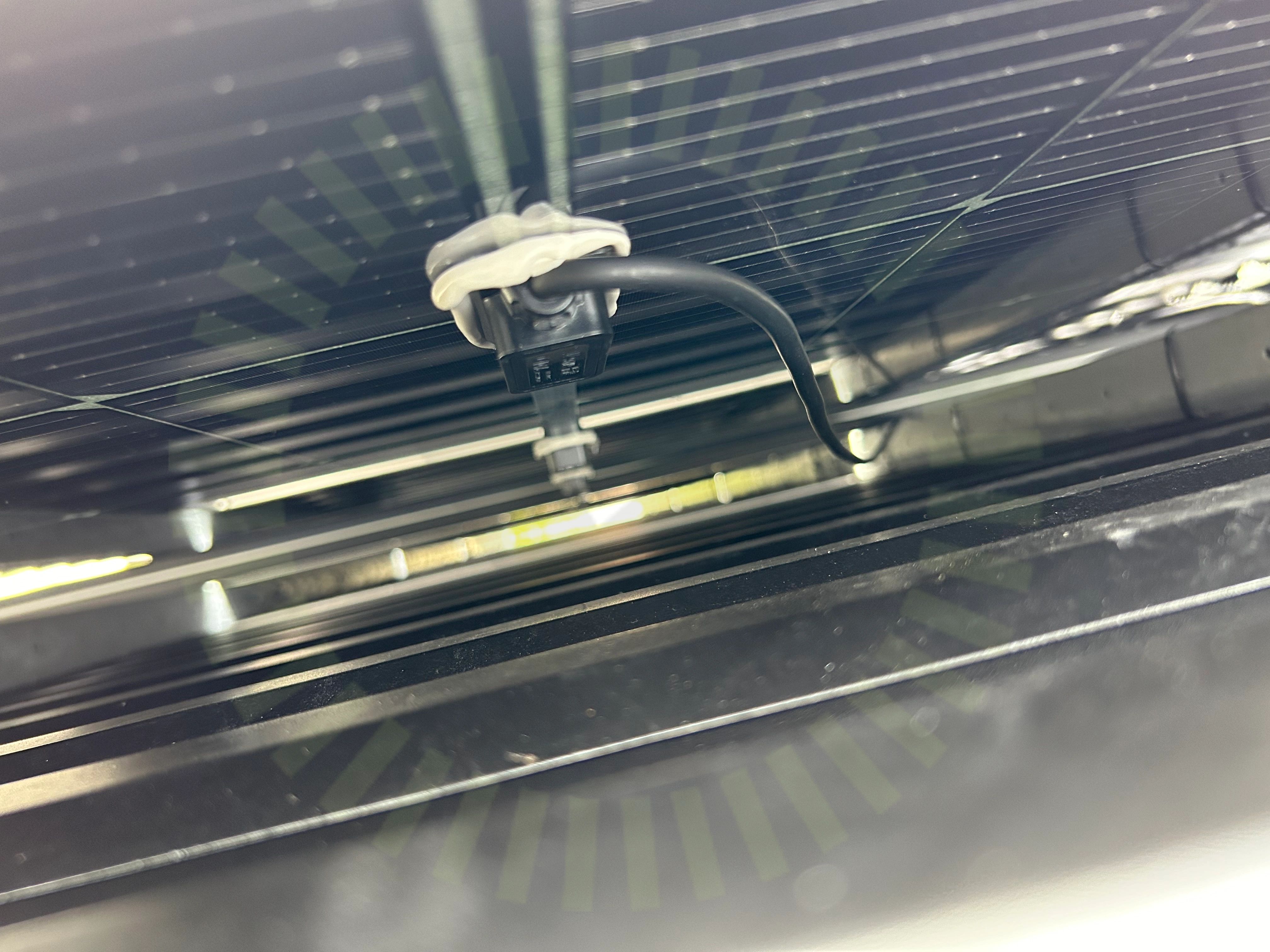

5.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

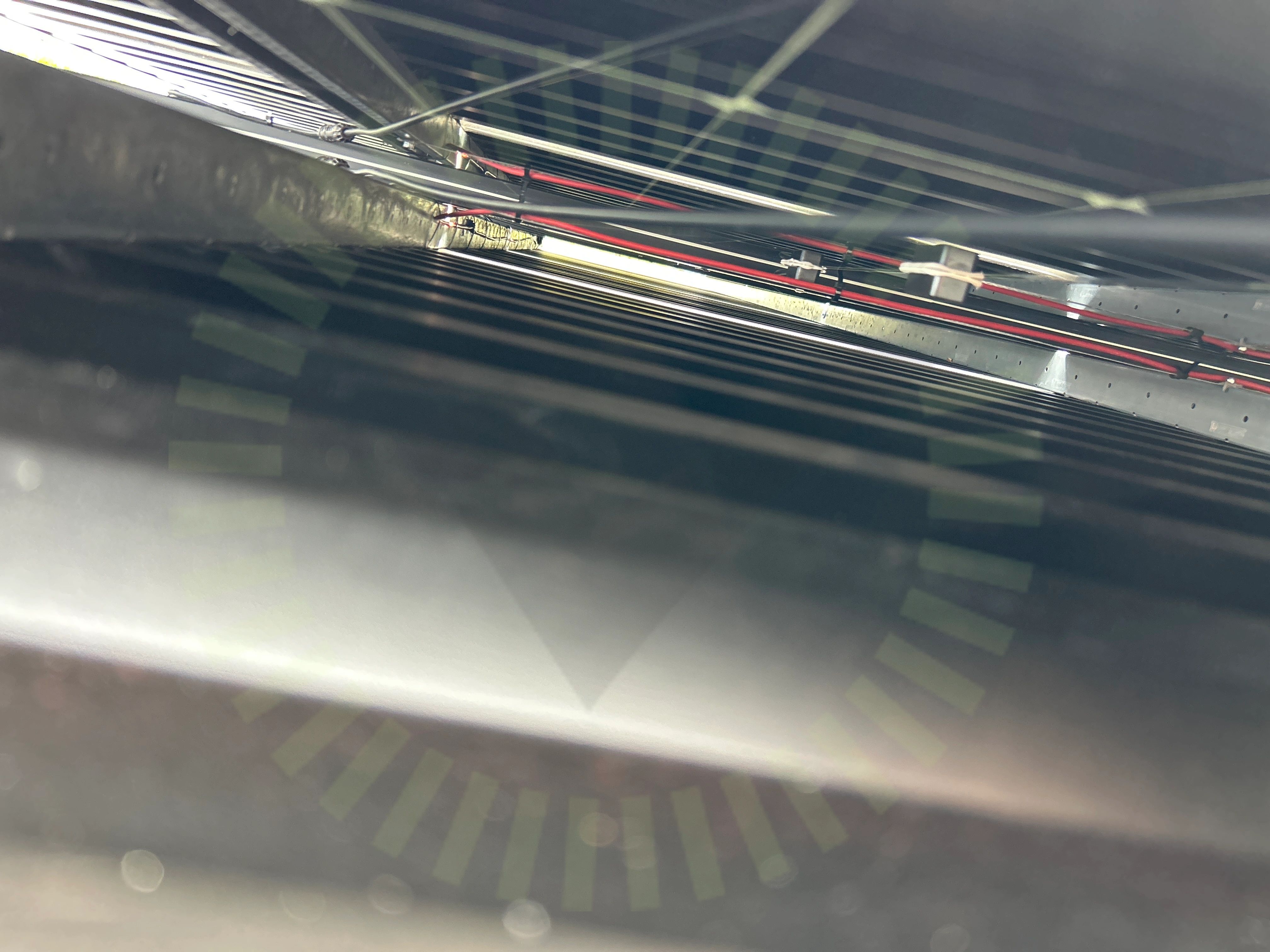

Stress på kontakter

5.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/15
Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

6/16

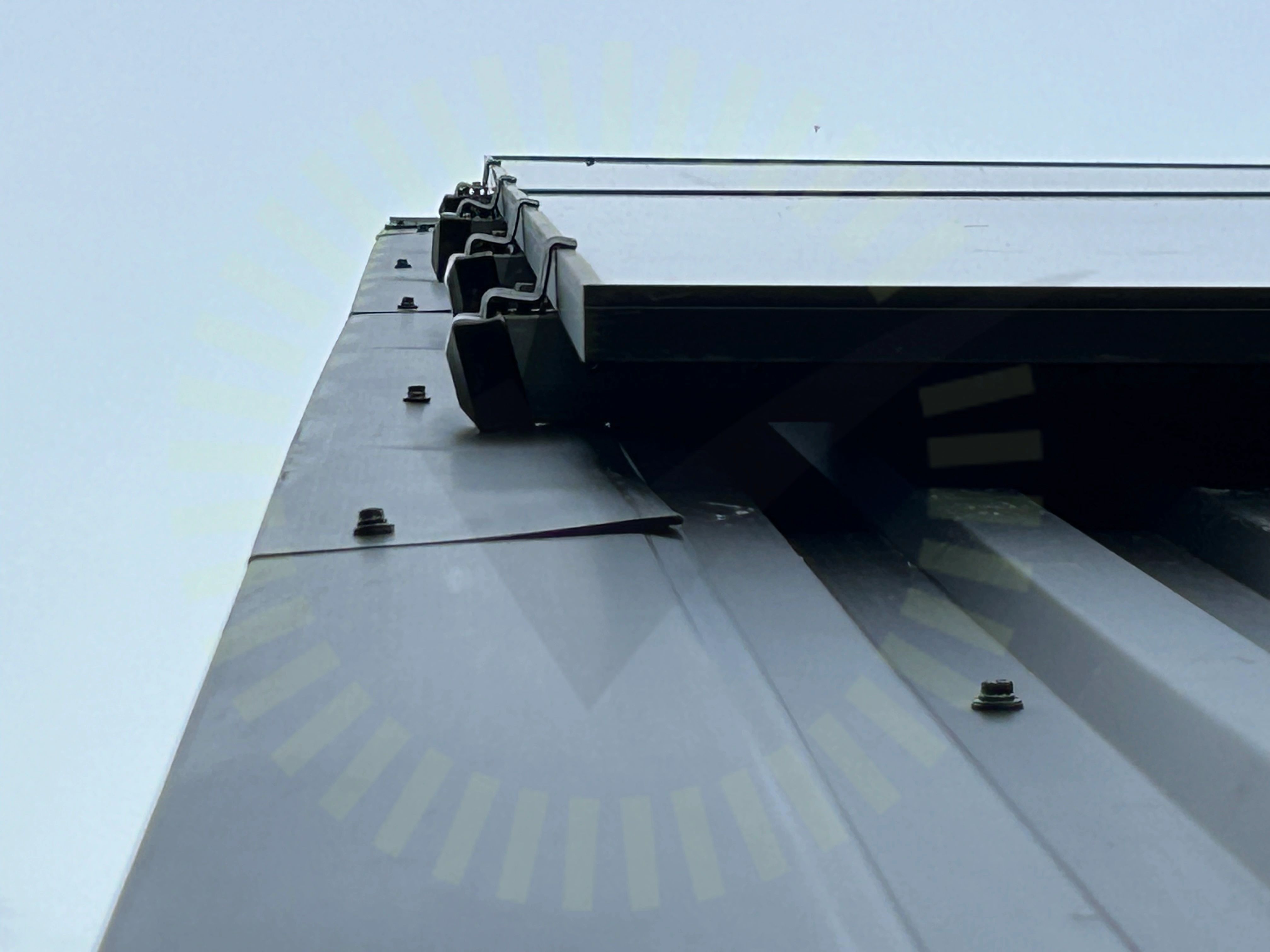

Ändklämmor skena

6.1 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

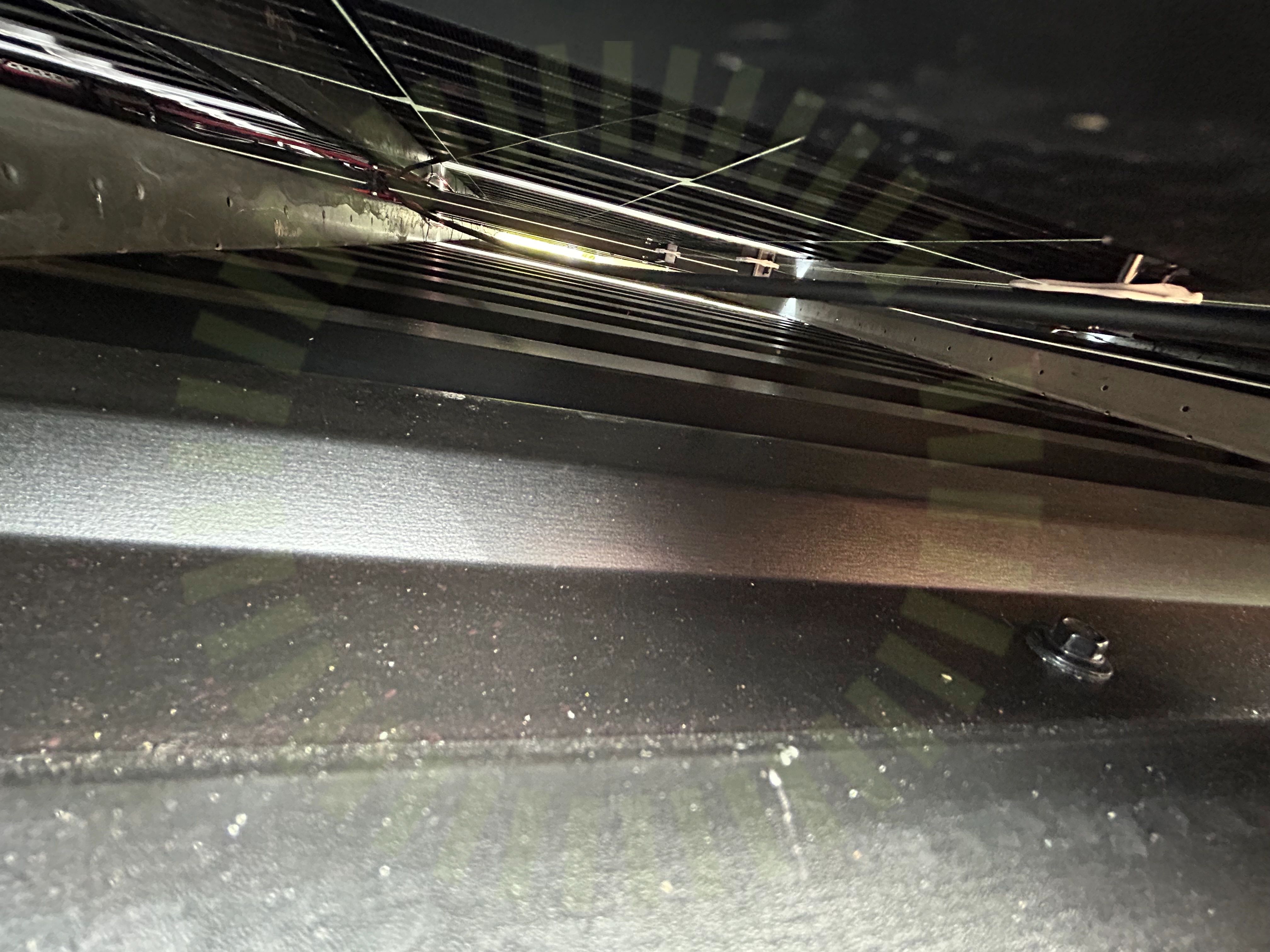

Kabeluppfästning

6.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

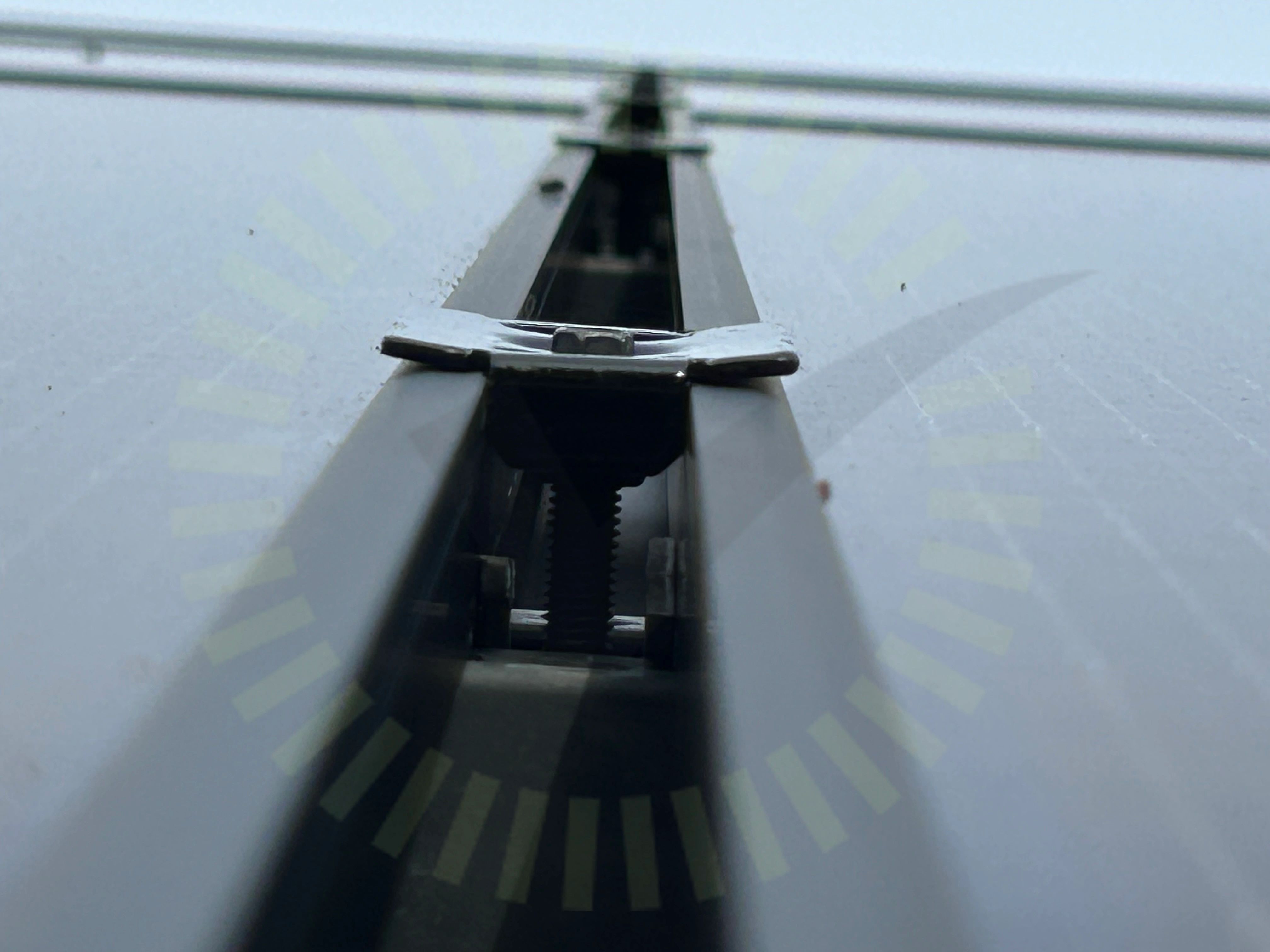

Mittklämmor

6.3 Mittklämmor

Inte godkänd

Mittfäste har dragits åt för hårt och blivit deformerad.

MA5111 Sid 1 (1) | Version 5 - 231109
Skenornas infästning

6.4 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning. Antalet skruvar stämmer inte överens med tillverkarens anvisningar.

MA5101 Sid 1 (1) | Version 4 - 221219
Skenskarvar

6.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

MA5101 Sid 1 (1) | Version 4 - 221219

6.6 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/16
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningPlaceringSkadorSkenornas överhängVäderbeständigt material

Ej tillgängligt vid besiktning

1/16
Takgenomföring

Undercentral

Anmärkningar

1/6

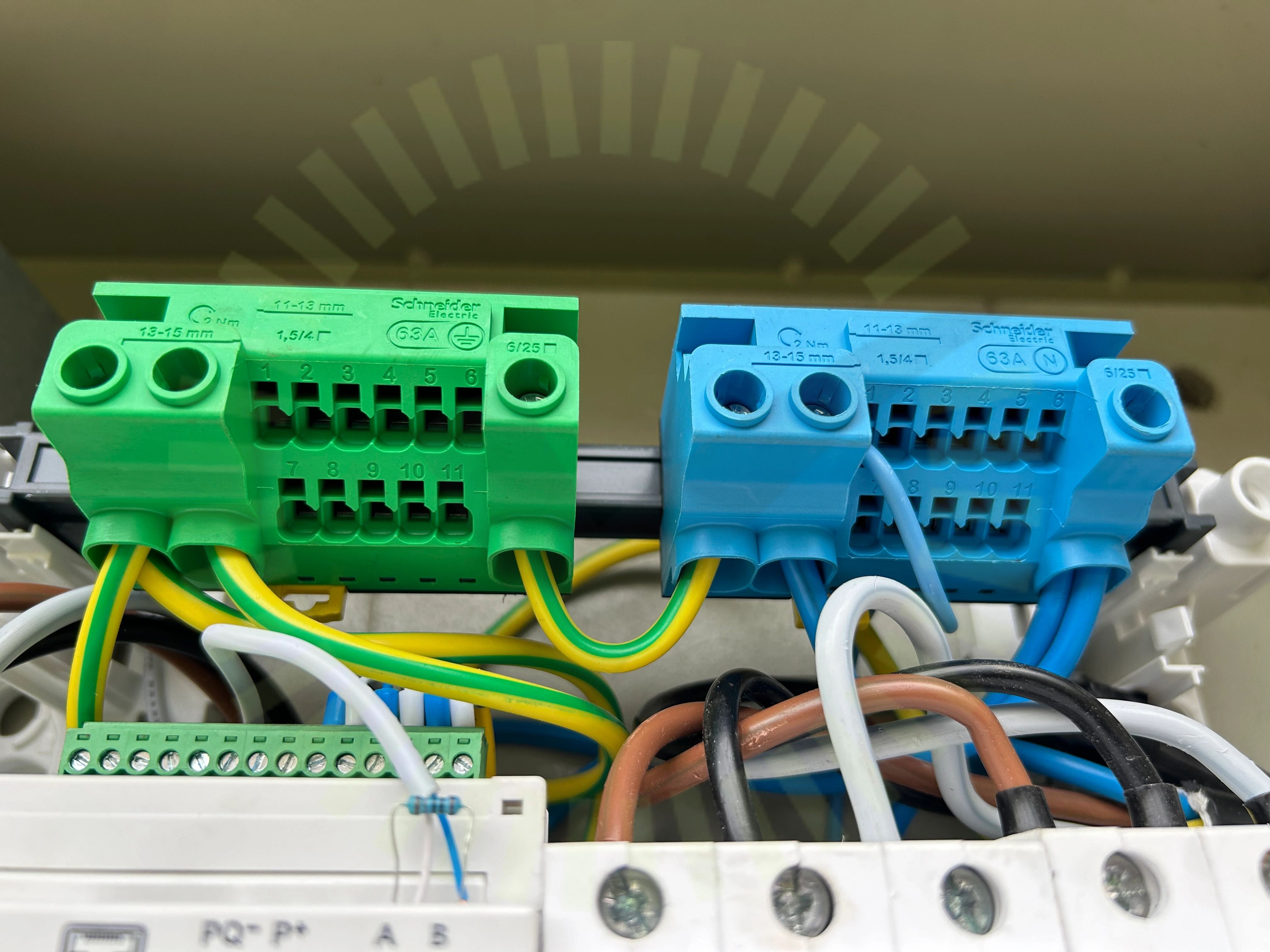

Femledarsystem

7.1 Femledarsystem

Inte godkänd

Matande kabel är inte korrekt ansluten. N- och PE-plint är byglade trots att installation är utförd med femledare.

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/38
Avstånd närliggande objekt

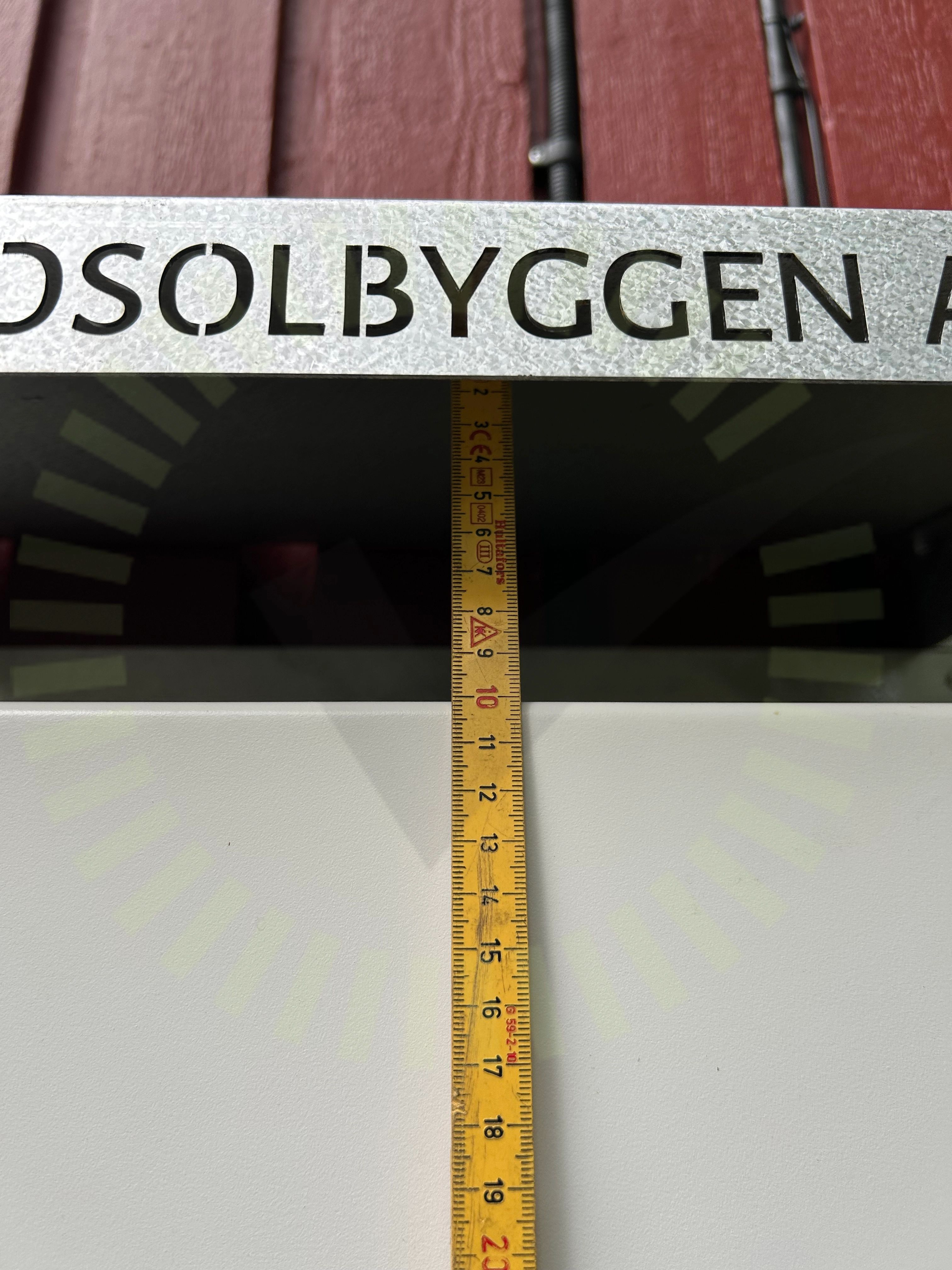

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära objekt som hindrar luftflödet.

Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver11-202305, Sida 31
Dränering

9.2 Dränering

Inte godkänd

Husgrundens dränering har påverkats negativt vid grävning för jordtag och ej återställts på ett tillfredställande sätt.

9.3 Reservkraftsomkopplare

Inte godkänd

Reservkraftsomkopplare är inte installerat.

Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver11-202305, Sida 18

Godkända kontrollpunkter

34/38
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/38
Genomföringar
