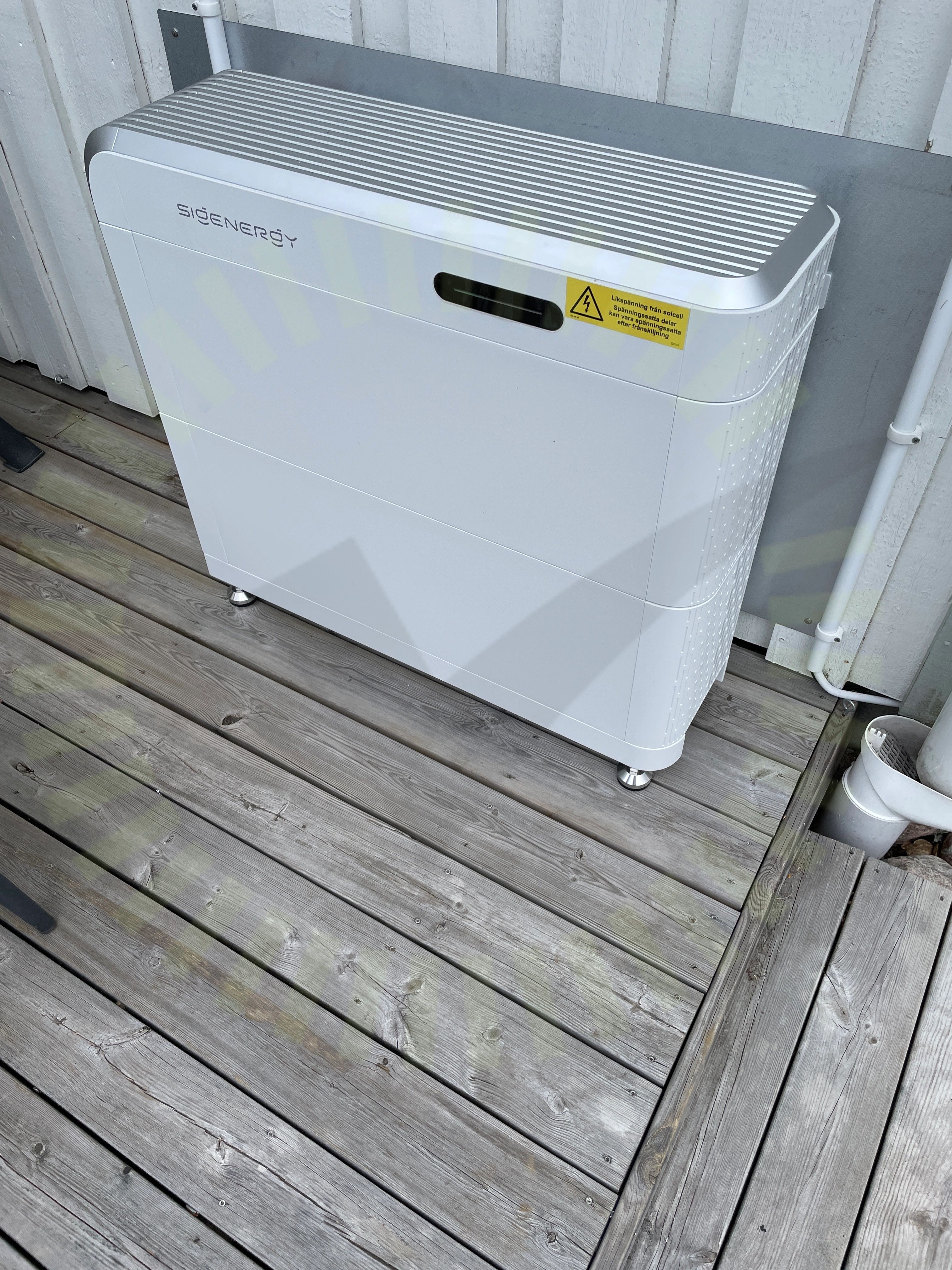

1.1 Bakomliggande material
Inte godkändBatteri monterat på brännbart material.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 5
Besiktningsrapport
9.5
Installation genom
Delidel
Datum
12 maj 2026
Ort
Olofstorp, Västra Götalands län
92% godkända8% ej godkända
Om installationen
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Batteri
Anmärkningar
1/18Godkända kontrollpunkter
17/18Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Varselmärkning
Anmärkningar
1/4
2.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
3/4Missvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/37

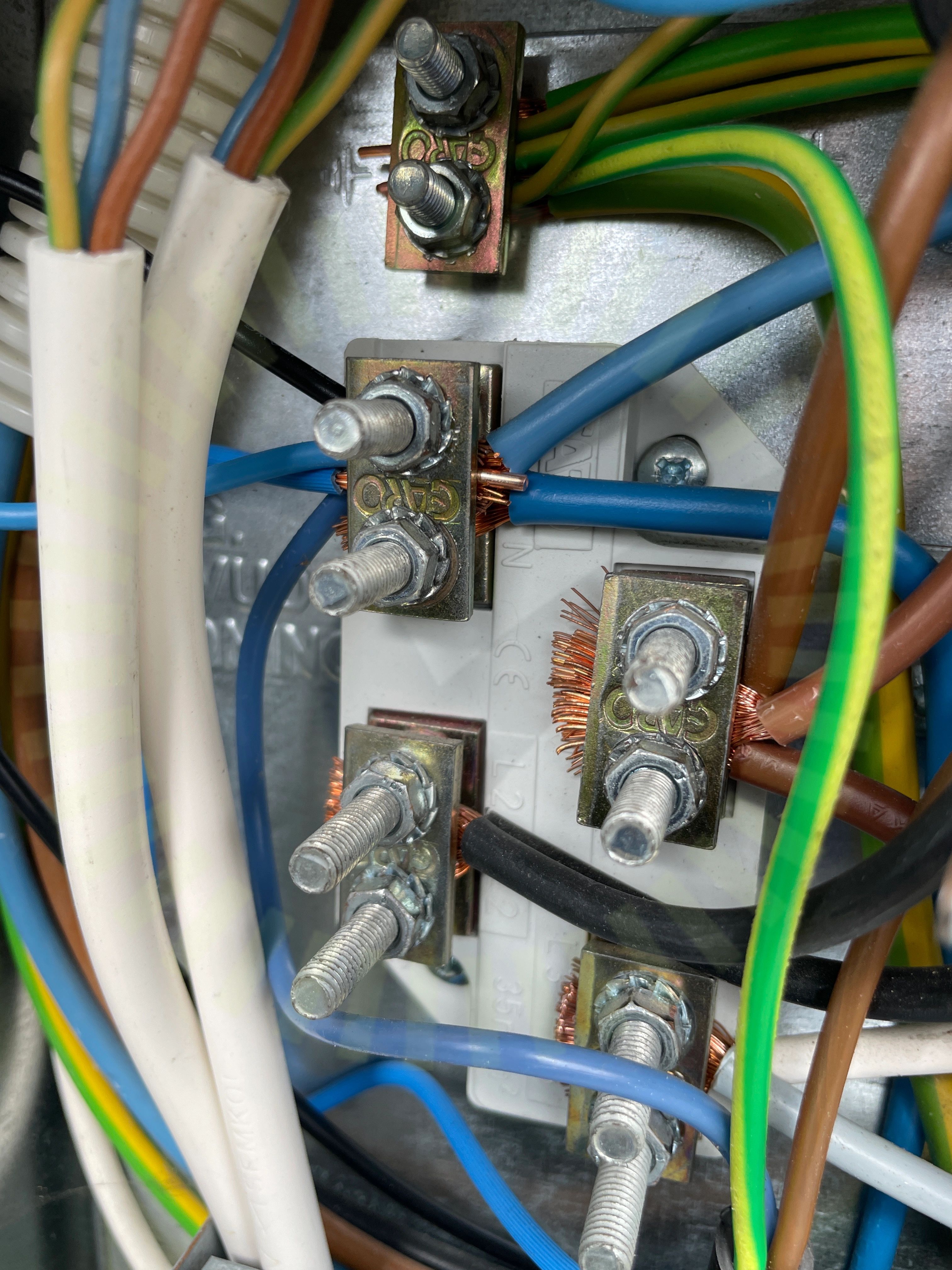

3.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)

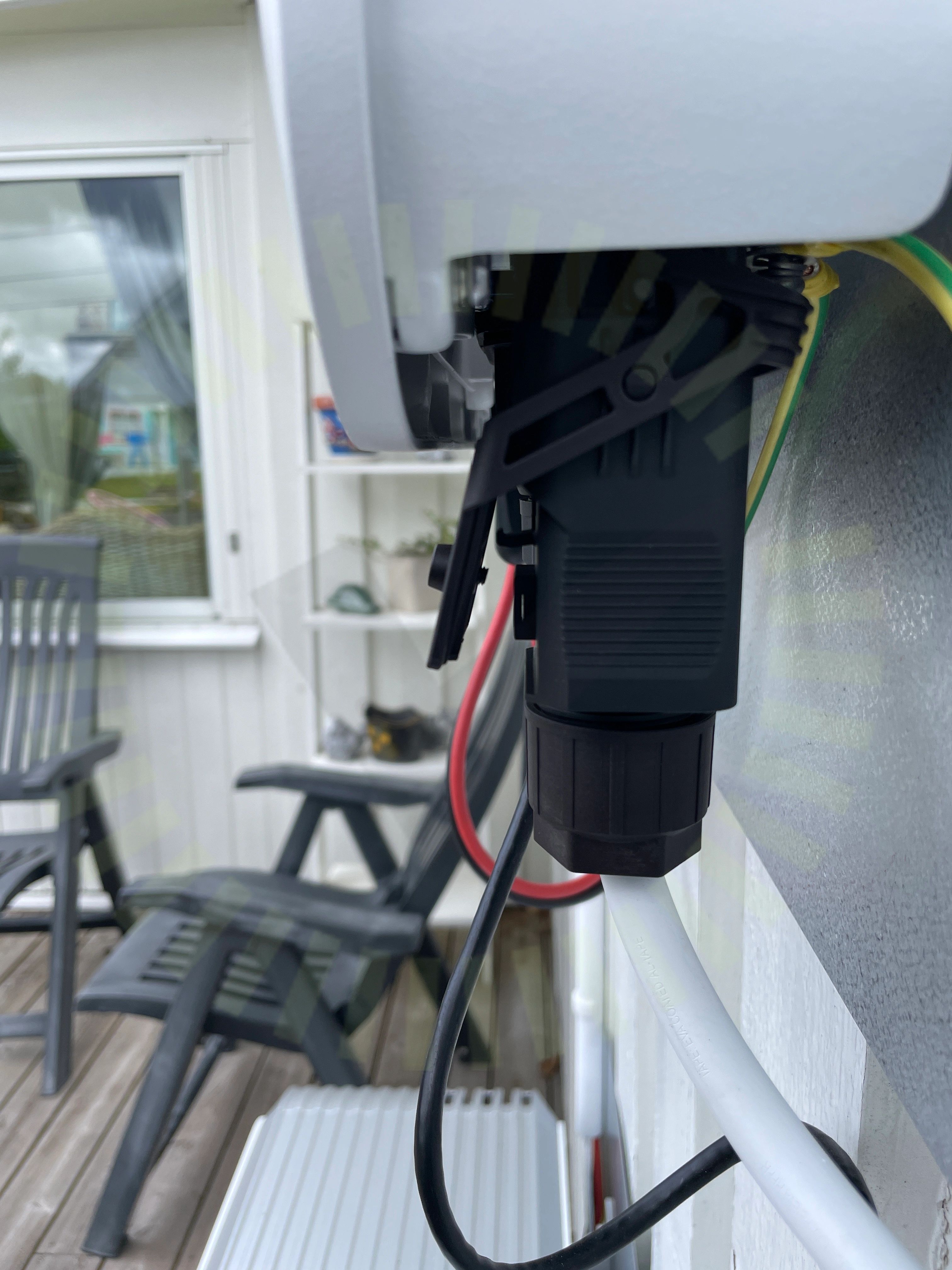

3.2 Förskruvning
Inte godkändFörskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 12

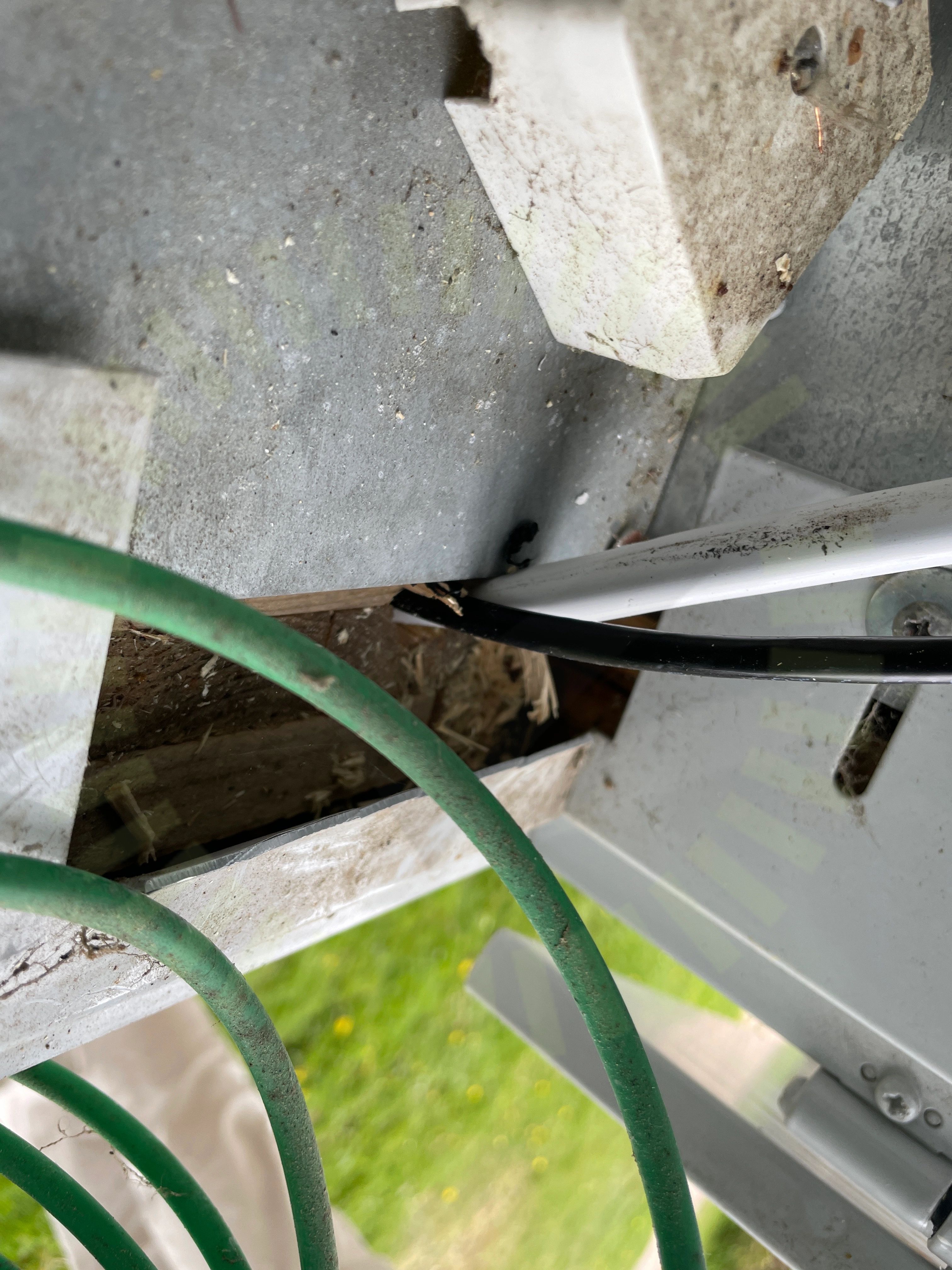

3.3 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
34/37AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
