1.1 Mätprotokoll DC
Inte godkändMätning av funktionsjorden saknas.
Besiktningsrapport
9.6
Installation genom
Delidel
Datum
12 maj 2026
Ort
Olofstorp, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSigenergy: Hybrid TP2
BatteriSigenergy: SigenStor BAT
TillbehörEastron: Sigen Sensor TP-CT120-DH
TillbehörSäkerhetsbrytare AC
Installerad av Delidel som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/18
2.1 Bakomliggande material
Inte godkändBatteri monterat på brännbart material.
SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 5
Godkända kontrollpunkter
17/18Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
2/6Fastsäkring av produktSkador signalkablage
Ej tillgängligt vid besiktning
4/6Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktaren
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
20/20Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas placering (tilläggsdokument) Klämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
1/23
6.1 Skenornas infästning
Inte godkändSkenor infästa i takkrokens yttersta hålbild. Skenan sticker utanför kroken.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Version 2.0, Sida 3
Godkända kontrollpunkter
22/23Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Varselmärkning
Anmärkningar
4/41
7.1 Anslutning av ledare
Inte godkändMångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.
SS 436 40 00 (134.1.4)
7.2 Förskruvning
Inte godkändFörskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.
Sigen Hybrid (3.0-12.0) TP2 series Installation Guide, Version 1, Sida 12
7.3 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
7.4 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
37/41AC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Växelriktare
Anmärkningar
1/1

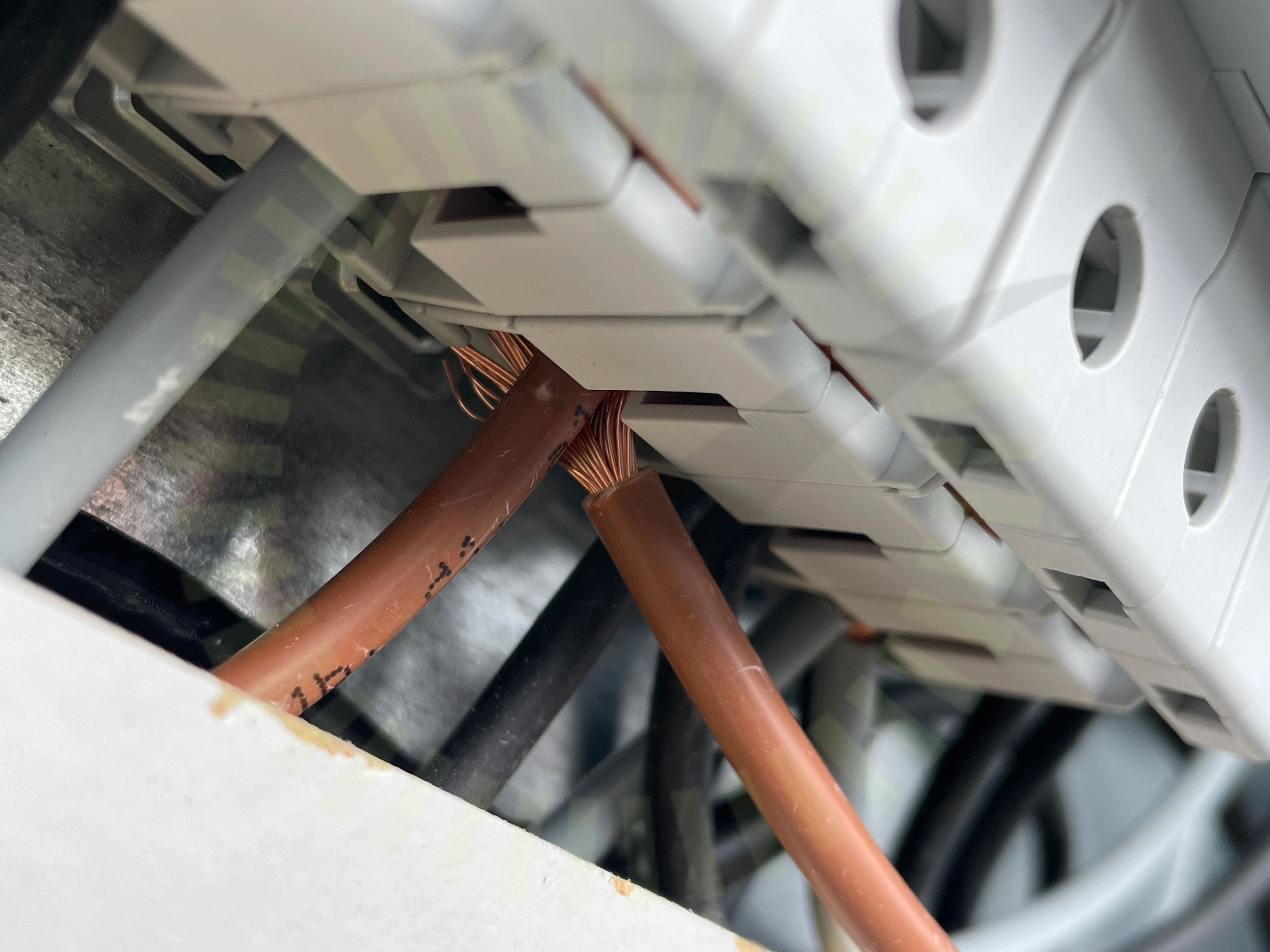

8.1 Anslutning av ledare 2
Inte godkändKardeler spretar från plint.
