Besiktningsrapport

9.9

Installation genom

KomByggSol

Datum

20 december 2022

Ort

Malmö, Skåne län

Föremål mot bakstycke

Informering av solceller

97% godkända3% ej godkända

Om installationen

PanelerREC: Alpha Pure

OptimerareFerroAmp: SSO 8kW

MontagesystemWeland Stål: Råspont

VäxelriktareFerroAmp: FerroAmp 14kVA

BatteriFerroAmp: ESS

Installerad av KomByggSol som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Optimerare

Godkända kontrollpunkter

9/9

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterOptimerare: VentileringPlaceringSkadaVärmeutveckling

Tak 1, REC: Alpha Pure

Anmärkningar

1/11

2.1 Föremål mot bakstycke

Inte godkänd

Slang trycker mot baksidan av panelerna

REC Installation Manual - REC Alpha Panels, Rev J - 04.22, Sida 7.

Godkända kontrollpunkter

10/11

DragavlastadeDräneringshålFästens placeringFörbindelse av kontakterHöjdskillnadKlämmornas storlekPanelramar separeradeSkadorSkuggaSträngförläggning

Tak 1, Weland Stål: Råspont

Godkända kontrollpunkter

17/18

Avstånd pannaFrämmande materialInfästning RåspontInfästningar CC måttKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenornas avståndSkenornas infästningSkenornas överhängSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

1/18

Takgenomföring

Varselmärkning

Anmärkningar

1/4

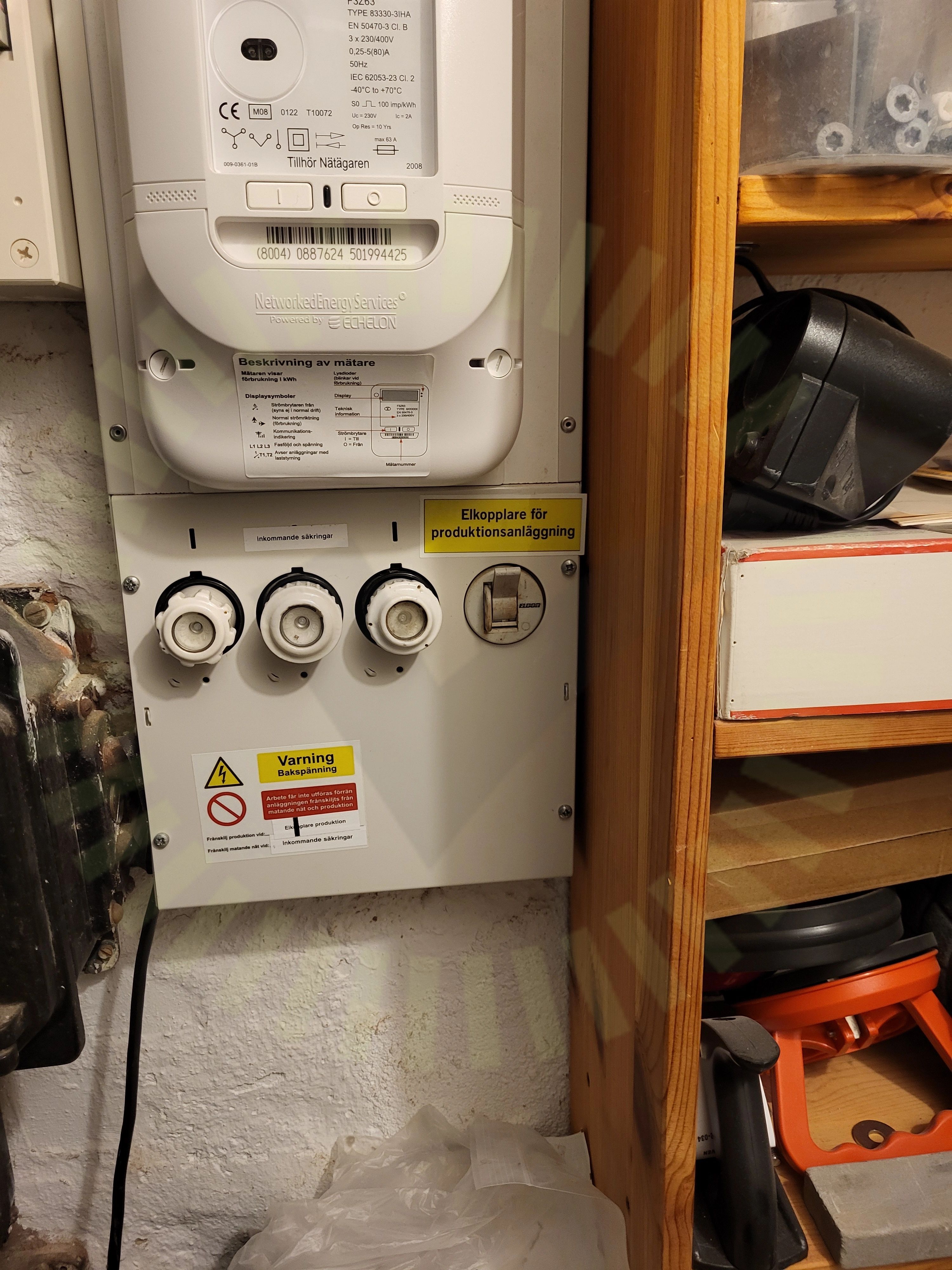

4.1 Informering av solceller

Inte godkänd

Skylt saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/4

Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

23/23

AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelMärkningMätprotokoll DCSträngschemaStrömtransformatorerSäkringVinkelVärmeutveckling
