Besiktningsrapport

9.0

Installation genom

Sesol

Datum

21 september 2023

Ort

Löttorp, Kalmar län

Kabeluppfästning

DC Kontakter anslutning

Föremål mot bakstycke

+ 8

87% godkända

13% ej godkända

Om installationen

Paneler

Longi: LR5-54HPB 390-410M

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Smartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Tak 1, Longi: LR5-54HPB 390-410M (18)Tak 1, Nordmount Panntak: Bärläkt (22)Undercentral (6)Varselmärkning (4)Växelriktare (32)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

6/18

3.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

3.2 Kontaktdon

Inte godkänd

Kabel ska förläggas rakt in i kontaktdonet

Stäubli MA711 ver 10.2022, sid 4/4

3.3 Kontaktdon fastsättning

Inte godkänd

Buntband får inte placeras över kontaktdonet

Stäubli MA711 ver 10.2022, sid 4/4

3.4 Kopplingslåda

Inte godkänd

Kabel hänger ner och utsätts för drag genom väderpåverkan.

3.5 Mellanrum

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

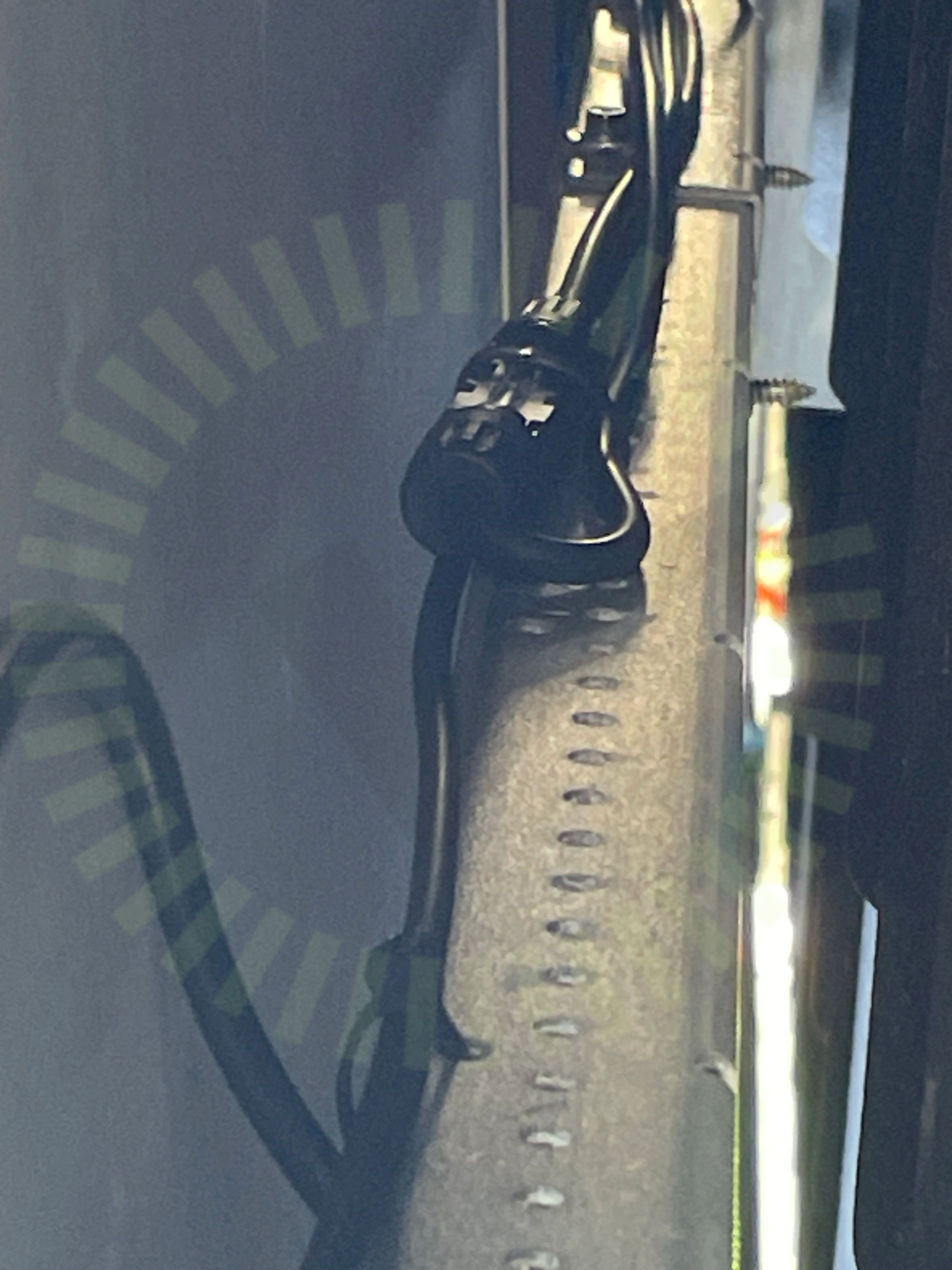

3.6 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

12/18

Avstånd till tak

Dräneringshål

Förbindelse av kontakter

Förläggning DC kontakter

Klämmornas placering

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Överlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/22

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

AMA HUS 21 JSB.62

Godkända kontrollpunkter

20/22

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Anmärkningar

1/6

5.1 Femledarsystem

Inte godkänd

TN-S sammankopplas i jordplint på undercentral

Godkända kontrollpunkter

5/6

Böjradie

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

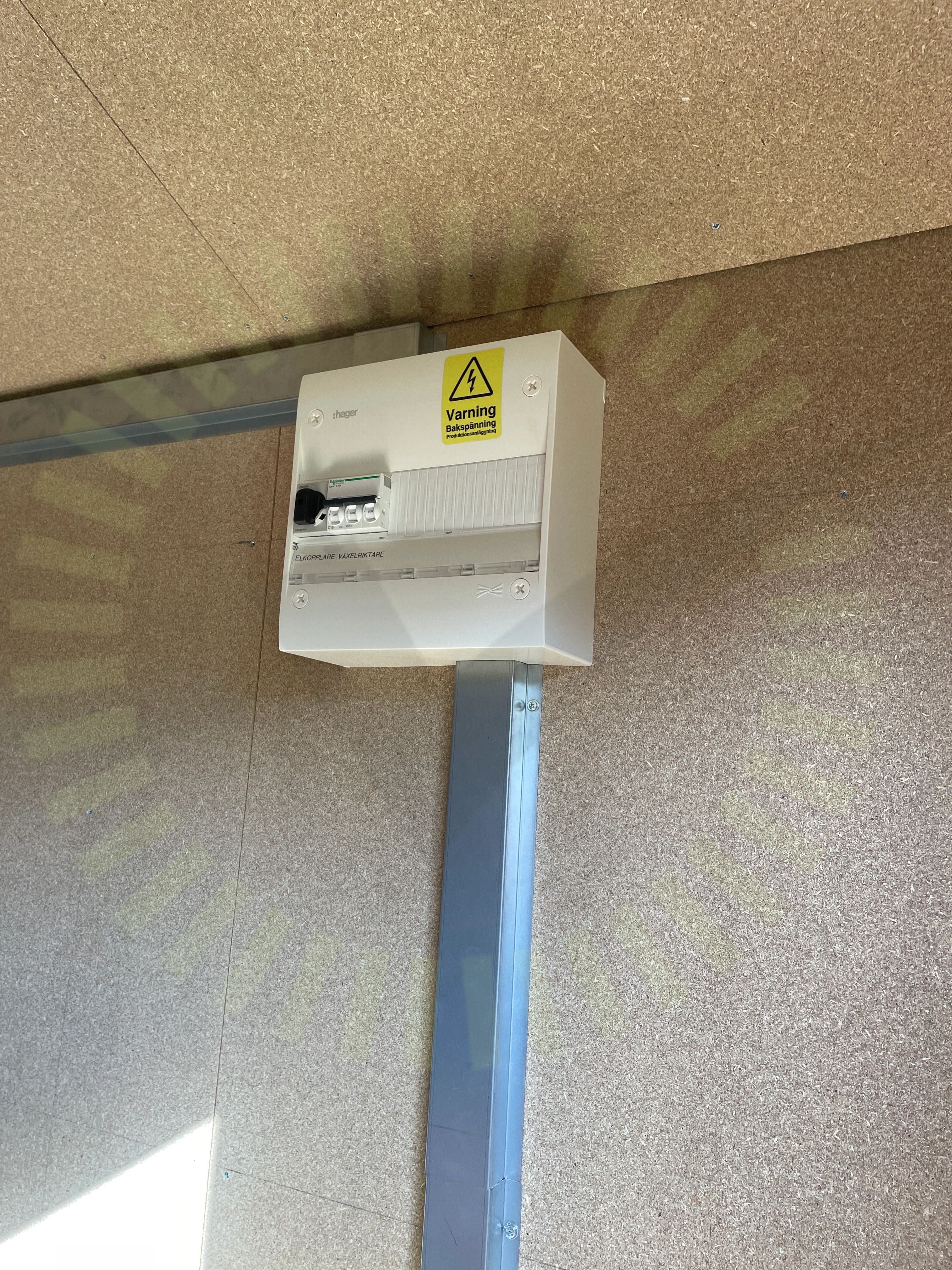

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/32

7.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

7.2 DC Kontakter anslutning

Inte godkänd

Kontakter är felaktigt monterade.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

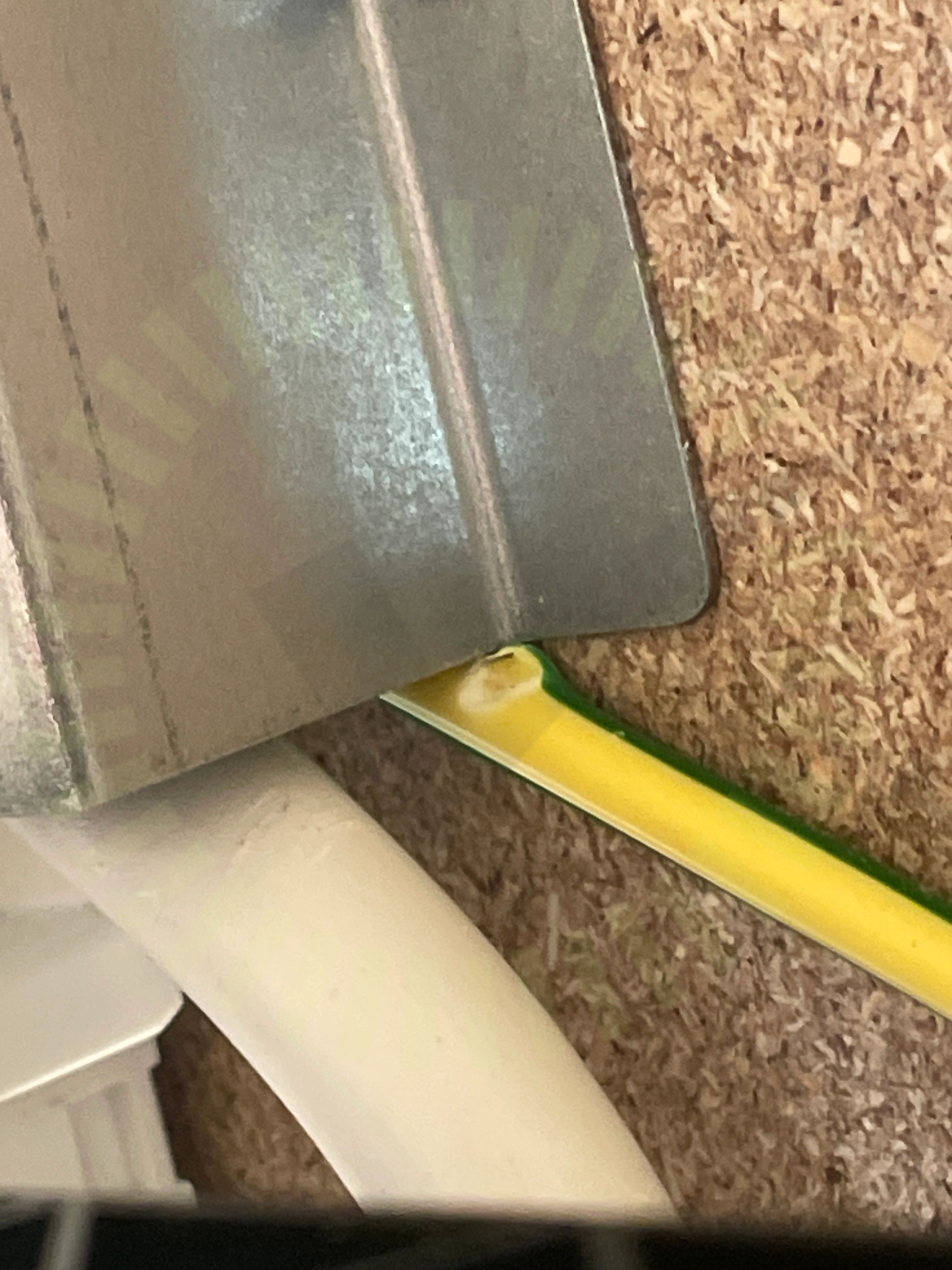

7.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

29/32

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Smartmätare

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Växelriktarens IP klassning
