Institutet för Solenergikvalitet

Besiktningsrapport

8.3
x

Installation genom

Svea Solar

Datum

5 juni 2023

Ort

Landskrona, Skåne län
Skenornas infästning
Föremål mot bakstycke
Mekanisk infästning
84% godkända16% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W
MontagesystemWasi: Papptak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

2/41

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

36/41
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

3/41
DC Max SpänningDC Max StrömDC Min Spänning

Risen: RSM40-8 385-405W

Anmärkningar

4/16

2.1 Avstånd till hav

Inte godkänd

Underlag från paneltillverkaren saknas.

PV module installation and maintenance manual A1 2023 sida 16.
Föremål mot bakstycke

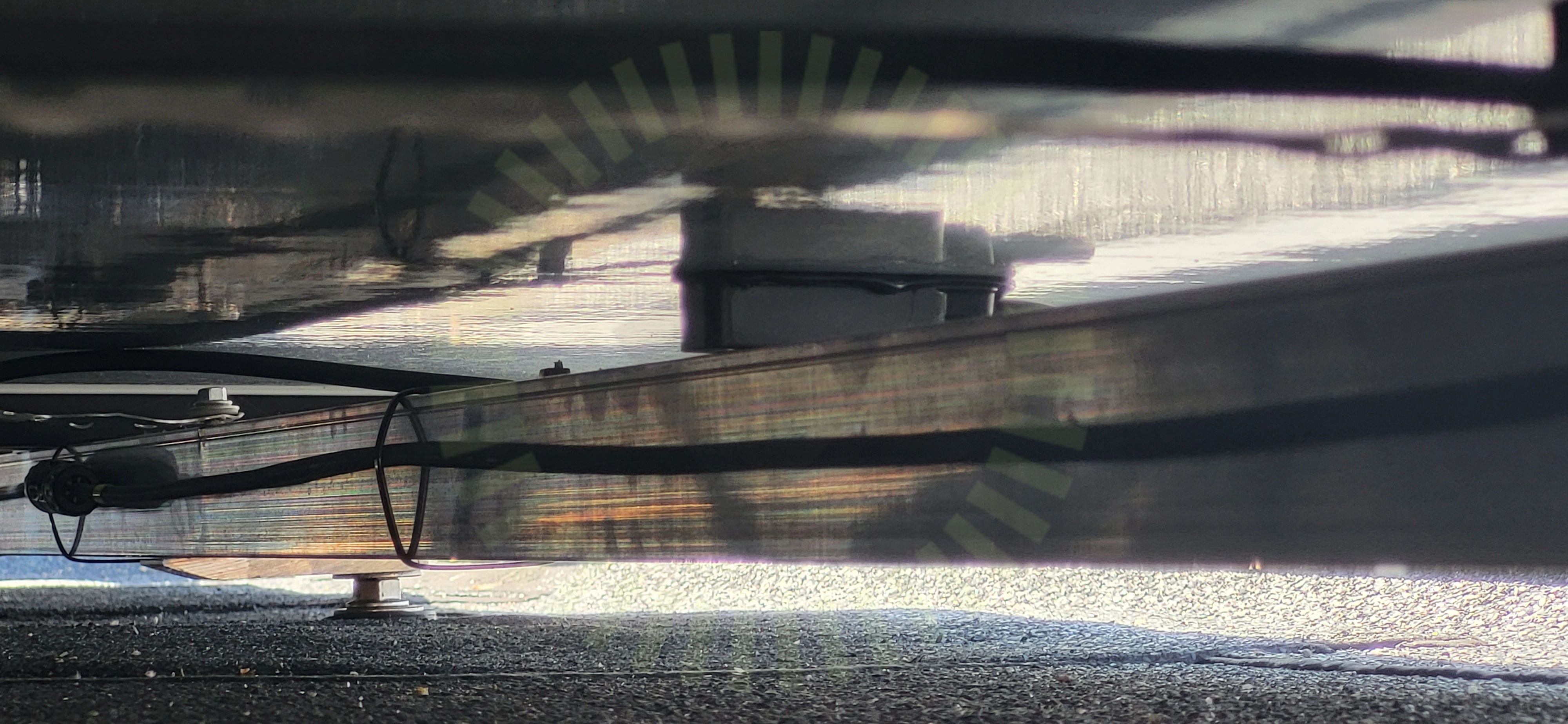

2.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Dosa på panel ligger emot skena.

2.3 Klämmornas placering

Inte godkänd

Underlag för infästning på kortsidor saknas.

PV module installation and maintenance manual A1 2023 sida 26.
Stress på kontakter

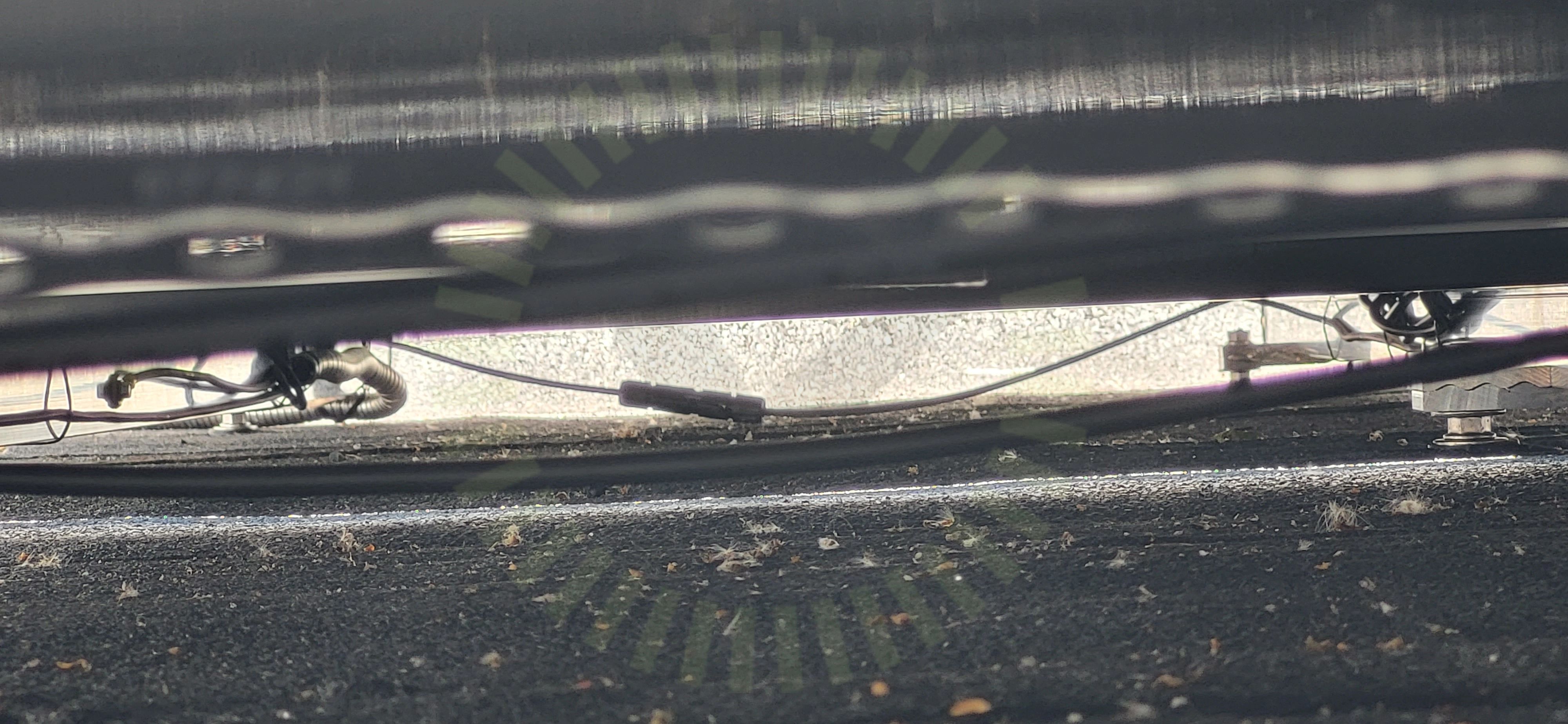

2.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

12/16
Avstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas storlekKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Säkerhetsbrytare AC

Anmärkningar

1/6
Förskruvningar

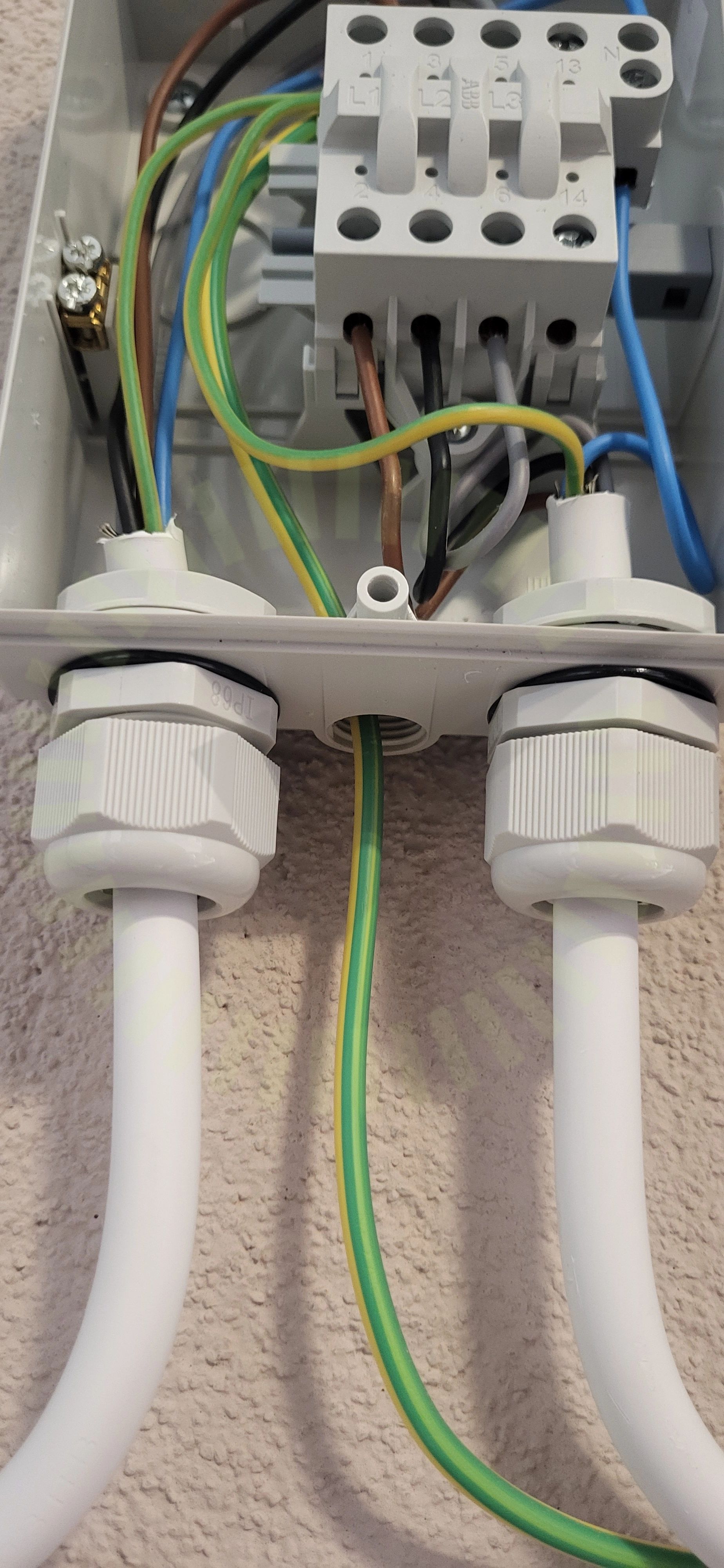

3.1 Förskruvningar

Inte godkänd

Förskruvning saknas till jordkabeln.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Wasi: Papptak

Anmärkningar

6/17
Främmande material

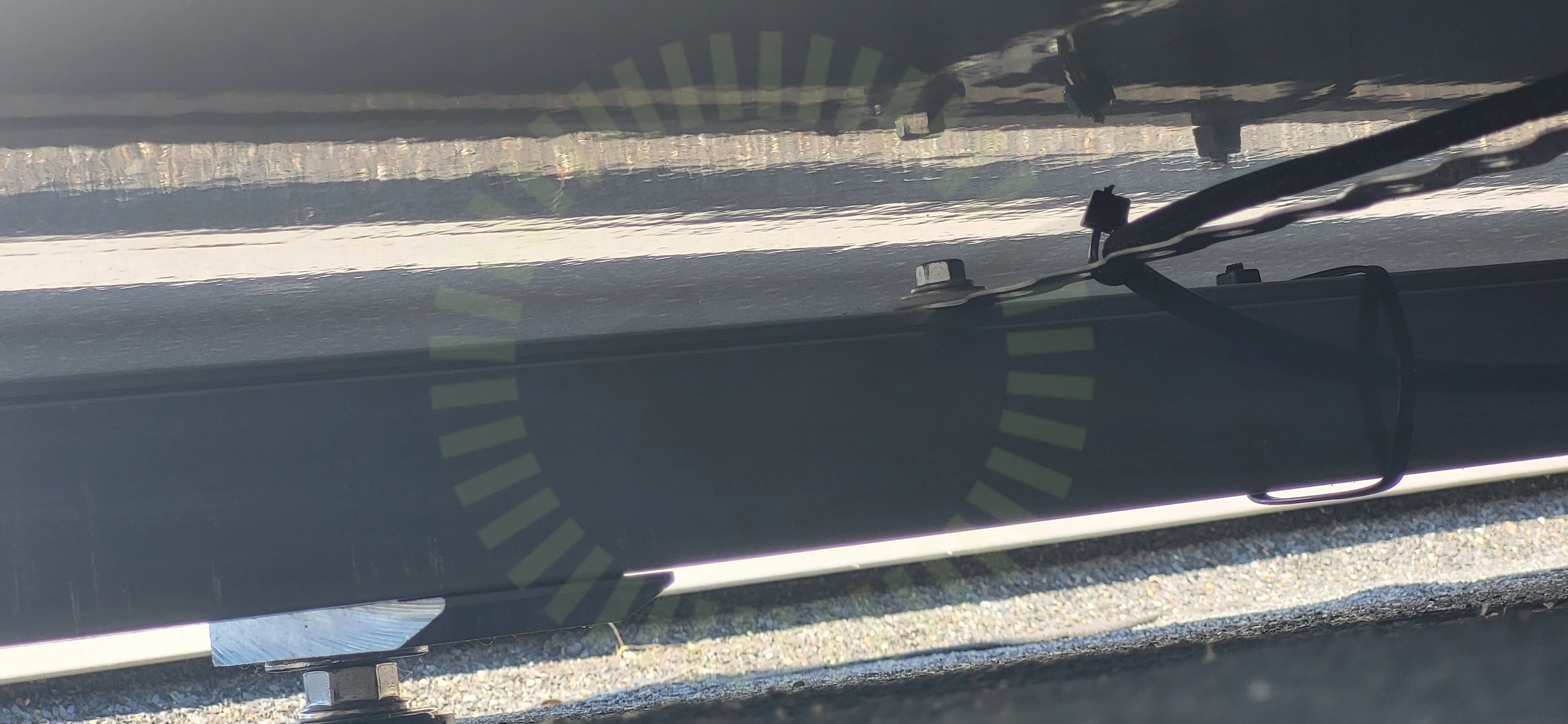

4.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering. Skruvar ej från tillverkaren

4.2 Infästningarnas CC mått

Inte godkänd

Vindlastberäkning saknas. Uppmätt mått 1300mm.

Tillverkarens anvisningar
Kabeluppfästning

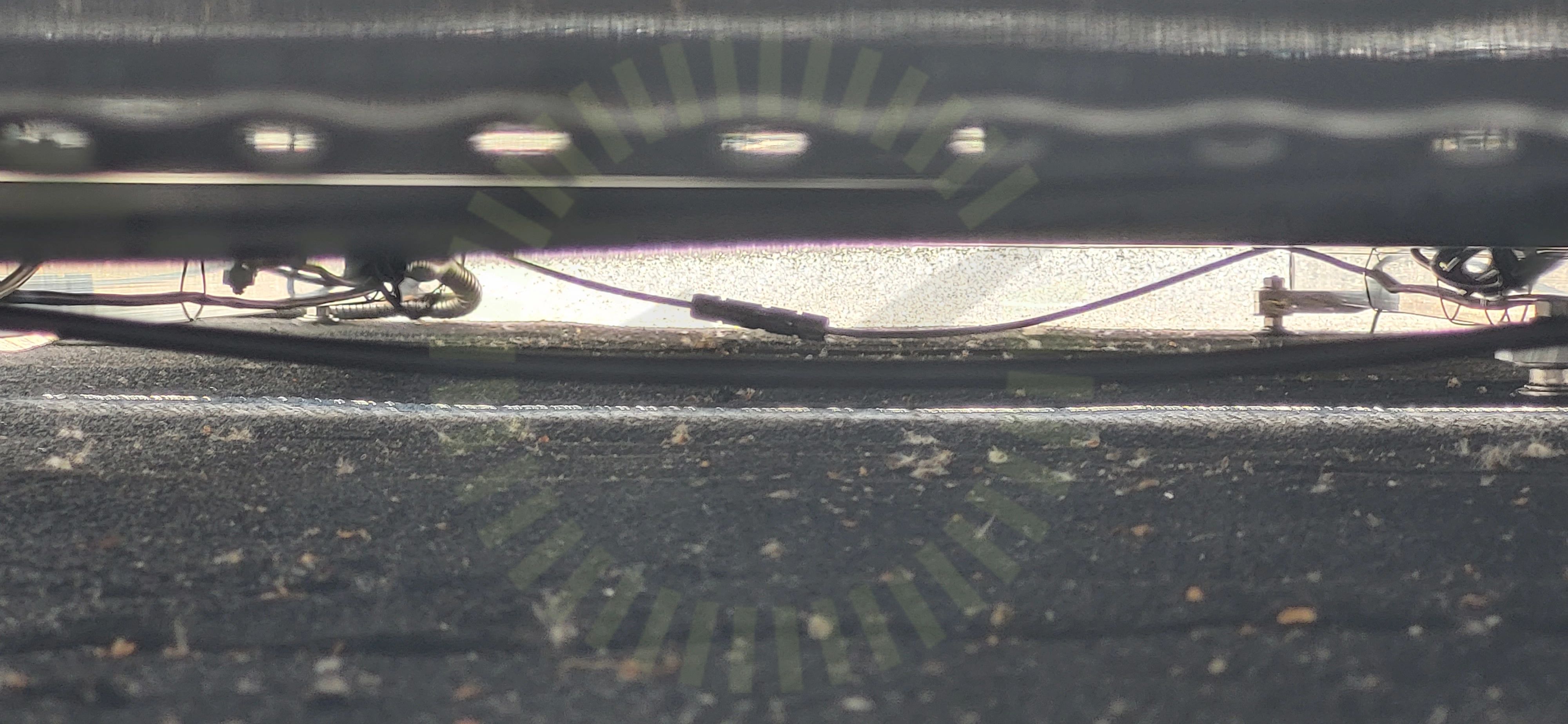

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)
Mekanisk infästning

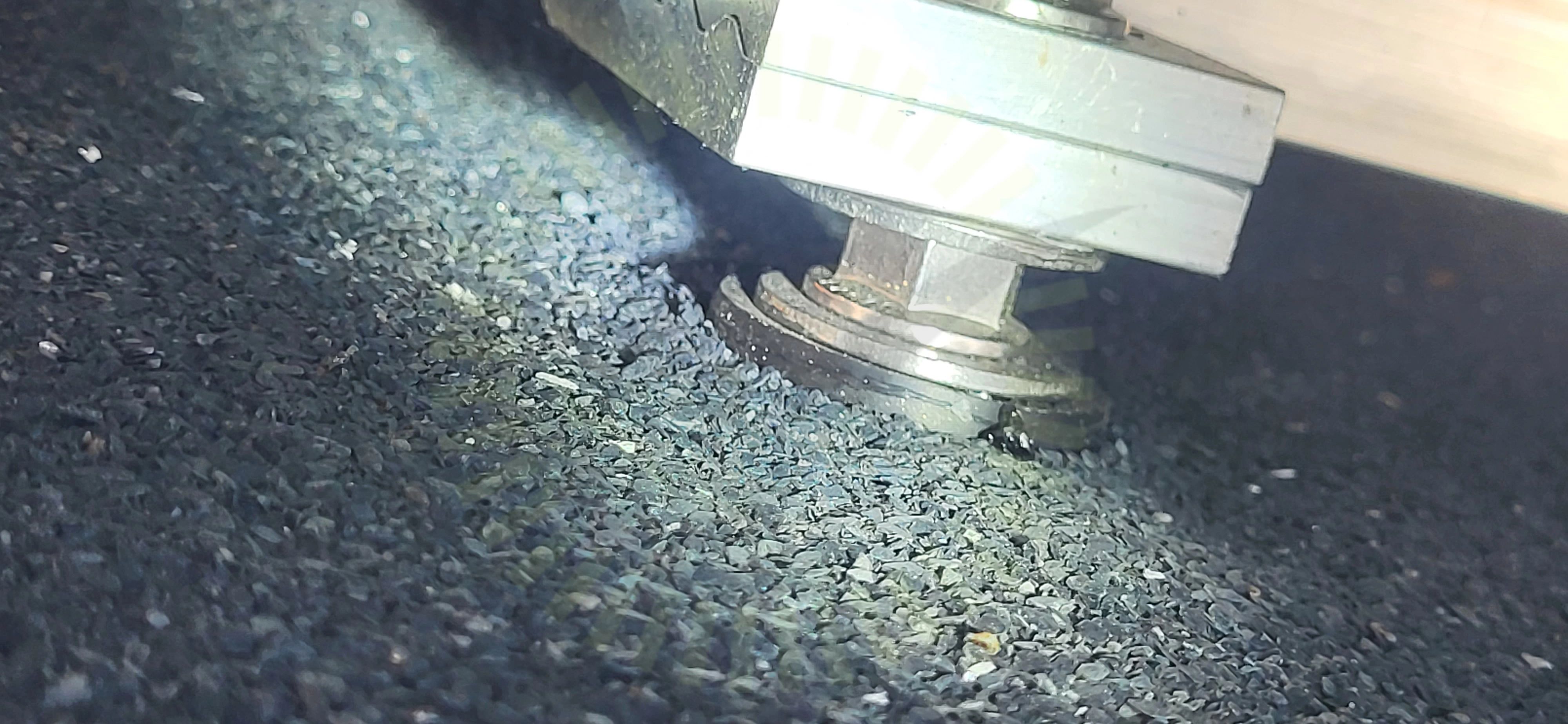

4.4 Mekanisk infästning

Inte godkänd

Det går inte att kontrollera hur det ser ut under pappen, men då man har blandat olika tillverkares system finns misstanke om att detta inte är korrekt utfört. Underlag och dokumentation från installatör om montagesätt saknas.

Tillverkarens anvisningar
Skenornas infästning

4.5 Skenornas infästning

Inte godkänd

Skruven som går ner i taket är inte av samma tillverkare som övrigt montagematerial, det är inte tillåtet att blanda montagesystem.

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/17
DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlaceringSkadorSkenornas överhängSvetsning av takpappVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/17
Skenskarvar
