Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Elteknik i Lund

Datum

16 augusti 2023

Ort

Bara, Skåne län
Klämmor rätt förläggning
Kabeluppfästning
C-profil
92% godkända8% ej godkända

Om installationen

PanelerMaysun: Venusun
MontagesystemWeland Stål: Papptak
VäxelriktareSolis: S5-GR3P(3-20)K
Elteknik i Lund

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
Mätprotokoll DCSträngschemaStrömförande material

Papptak, Maysun: Venusun

Anmärkningar

1/16
Panelkablagets böjradie

2.1 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/16
Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslådaLutningPanelramar separeradePunktbelastningSkuggningSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/16
Förbindelse av kontakterSträngförläggning

Papptak, Weland Stål: Papptak

Anmärkningar

4/22
C-profil

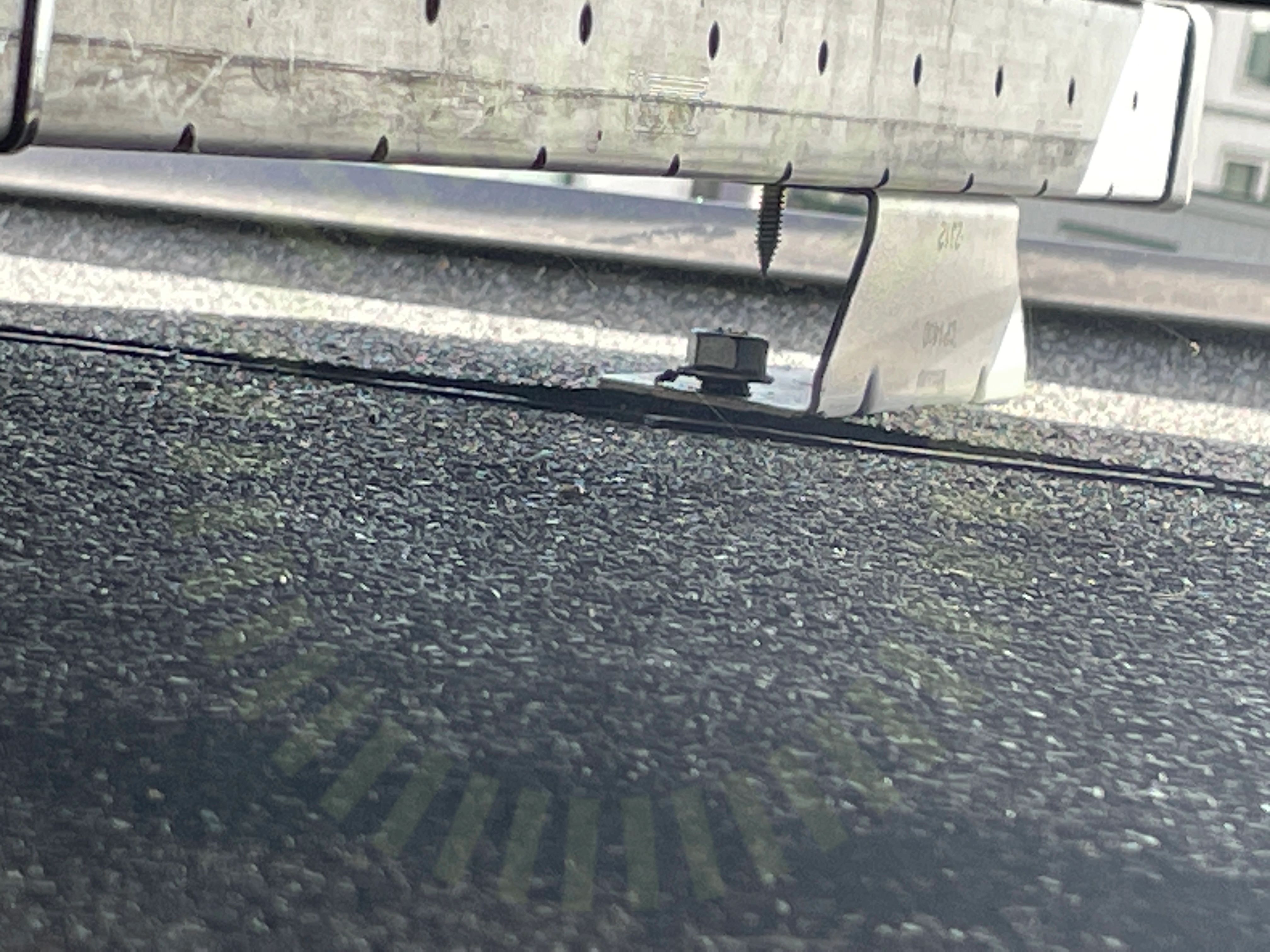

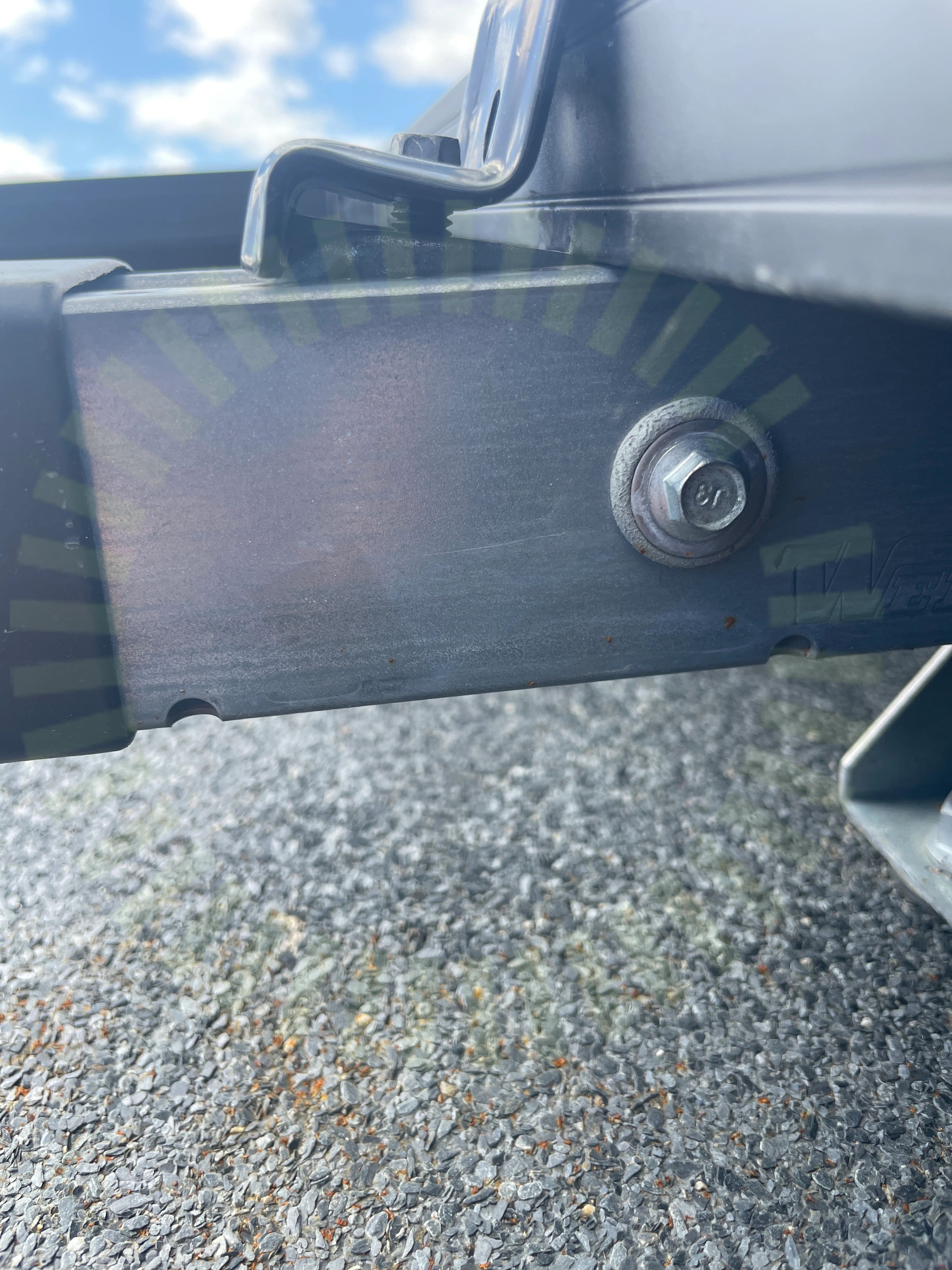

3.1 C-profil

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt. Mutter ej spänd.

MA5103 Sid 1 (2) | Version 4 - 201103
Kabeluppfästning

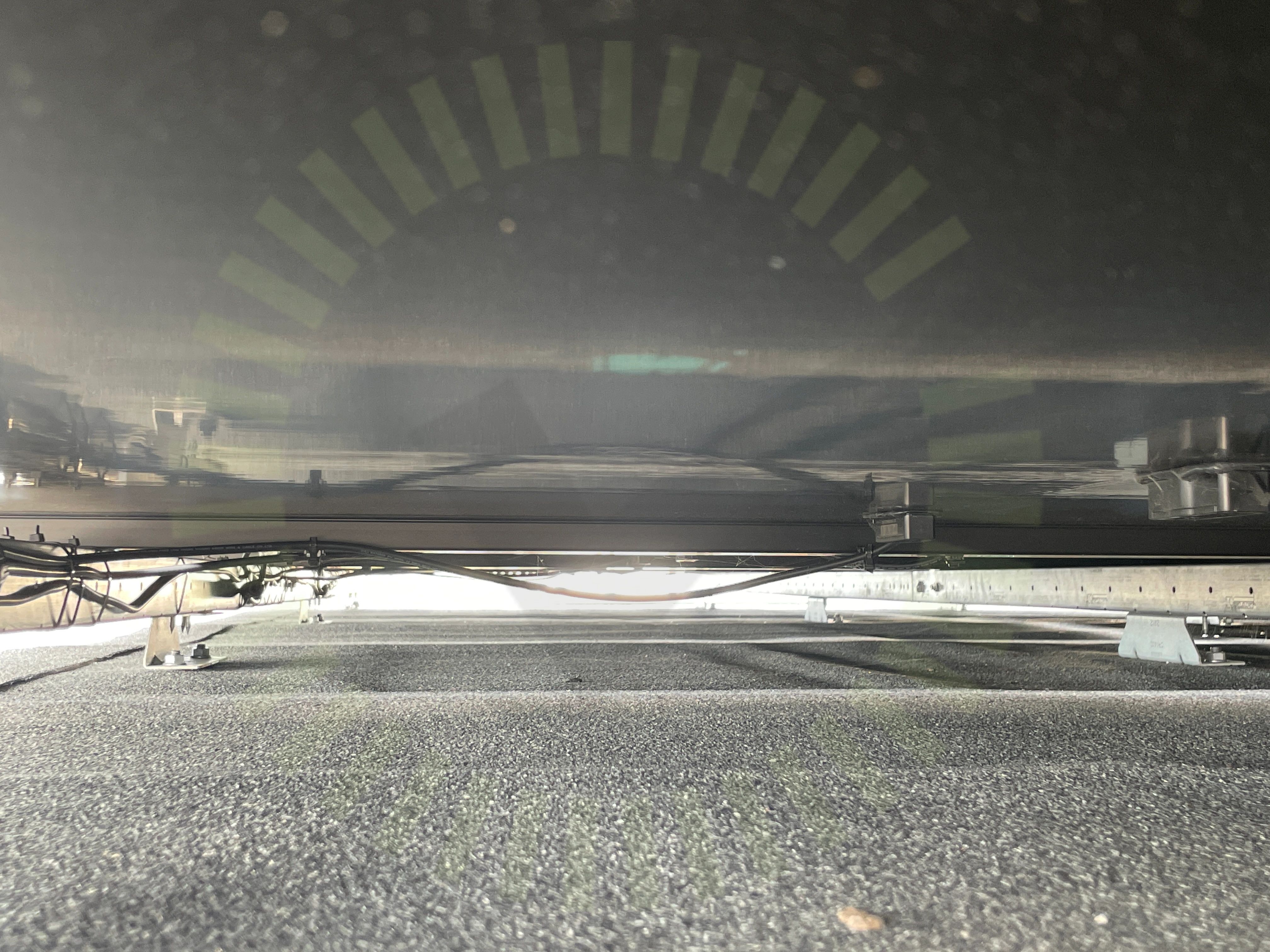

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

Klämmor rätt förläggning

3.3 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117
Ändklämmor skruv

3.4 Ändklämmor skruv

Inte godkänd

Bottendel för ändklämma ligger fel. Bottendel skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

17/22
Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialInfästning: Infästning RåspontMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvSnö- och VindlastberäkningSten mot pappSvetsning av pappVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/22
Föremål mellan skena och panelram

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/30

5.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

Godkända kontrollpunkter

29/30
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDirekt solljusFastsäkring av produktHuvudsäkringInfästningKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPESkadat kablageSkadorSträngdesignSäkringsdimensionUppskalad ledareUtrymmeVentilationVinkelVäderbeständigt material
