Besiktningsrapport

9.5

Installation genom

Takkraft

Datum

28 april 2026

Ort

Järfälla

Län

Stockholms län

Mittklämmor

Klämmornas överlappning

Avstånd närliggande objekt

95% godkända

5% ej godkända

Om installationen

Paneler

DMEGC: DMxxxG12RT-B54HBB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Sigenergy: Hybrid TP2

Batteri

Sigenergy: SigenStor BAT

Tillbehör

Undercentral

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (16)Smartmätare (6)Tak 1: DMEGC: DMxxxG12RT-B54HBB (18)Tak 1: Nordmount Panntak: Bärläkt (23)Undercentral (6)Varselmärkning (4)Växelriktare (36)

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Anmärkningar

1/16

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 5

Godkända kontrollpunkter

15/16

Avstånd till växelriktare

Bakomliggande material

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Lutning

Placering av batteri

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1: DMEGC: DMxxxG12RT-B54HBB

Anmärkningar

1/18

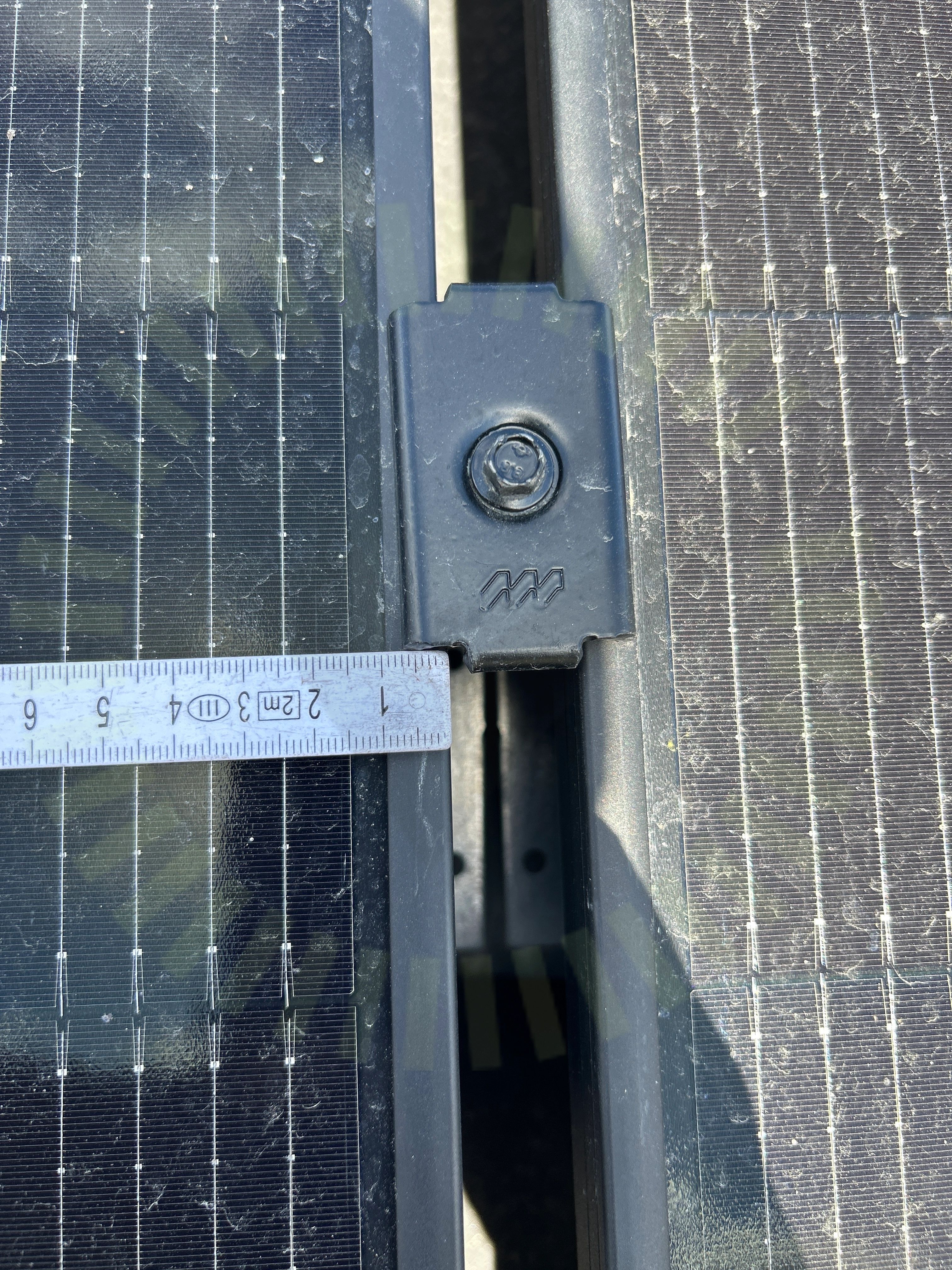

4.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

DMEGC Installation Manual of Standard Solar Modules Ver: 2025-4, Sida 12

Godkända kontrollpunkter

15/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Ej tillgängligt vid besiktning

2/18

Förbindelse av kontakter

Kontaktdon

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

1/23

5.1 Mittklämmor

Inte godkänd

Mittklämma ej åtdragen.

Godkända kontrollpunkter

22/23

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

1/36

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 5

Godkända kontrollpunkter

32/36

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Funktionsjord

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

3/36

DC Max Spänning

DC Min Spänning

Strängdesign
