Besiktningsrapport

9.5

Installation genom

Sesol

Datum

18 juli 2023

Ort

Staffanstorp, Skåne län

Fastsäkring av produkt

Avstånd

Väderskydd

92% godkända8% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/4

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/4

Ansluten elsäkerhetsverketAvtal

Batteri

Anmärkningar

3/12

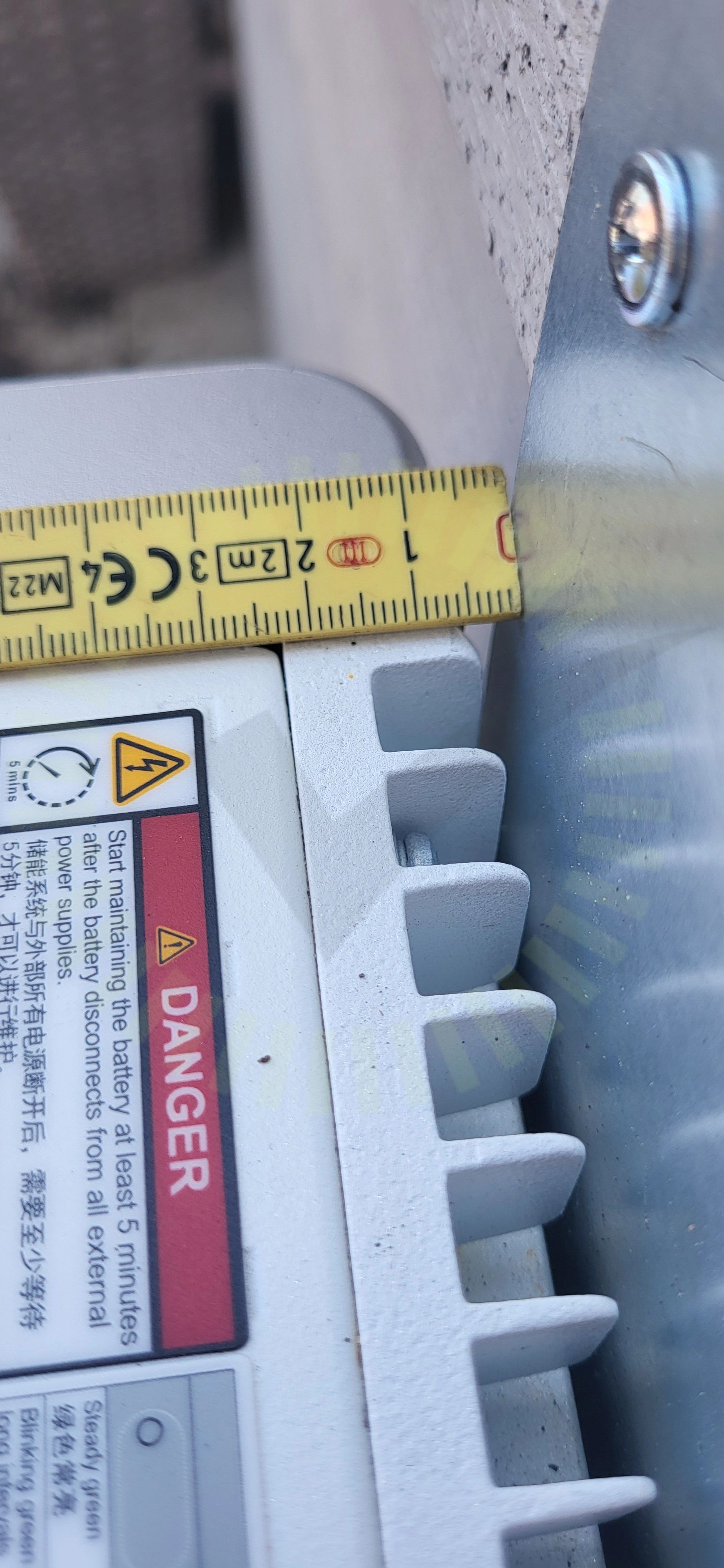

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

2.2 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt.

Tillverkarens montageanvisningar

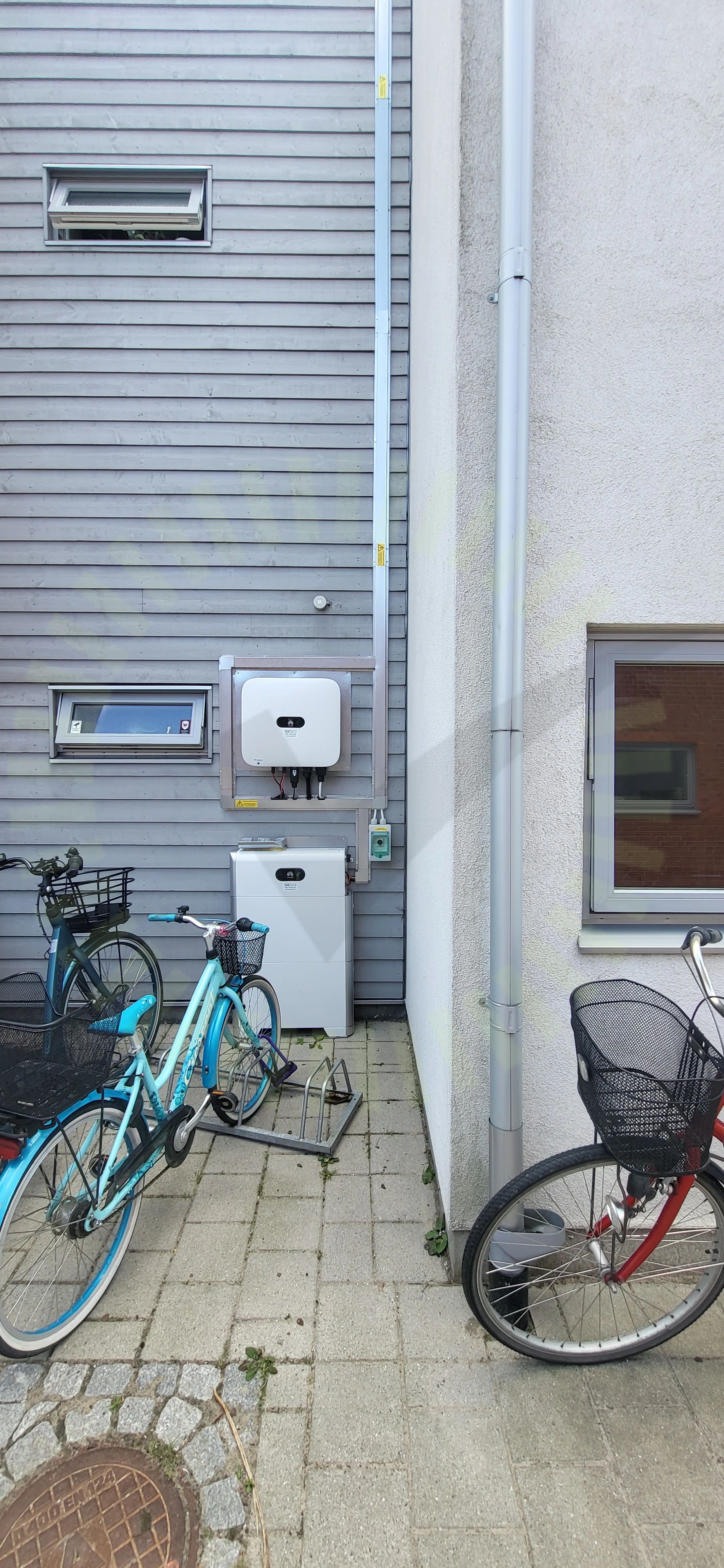

2.3 Väderskydd

Inte godkänd

Batteri sitter inte skyddat.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/12

Avstånd till växelriktareBatteri PEInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymme

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

33/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
