Besiktningsrapport

8.8

Installation genom

Sesol

Datum

18 juli 2023

Ort

Staffanstorp, Skåne län

Klämmornas placering

Fastsäkring av produkt

Ändklämmor skena

+ 3

88% godkända12% ej godkända

Om installationen

PanelerLongi LR5-66HPH

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

3/12

1.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

1.2 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt.

Tillverkarens montageanvisningar

1.3 Väderskydd

Inte godkänd

Batteri sitter inte skyddat.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/12

Avstånd till växelriktareBatteri PEInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymme

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

2/42

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

40/42

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnsluten elsäkerhetsverketAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Longi LR5-66HPH

Anmärkningar

3/14

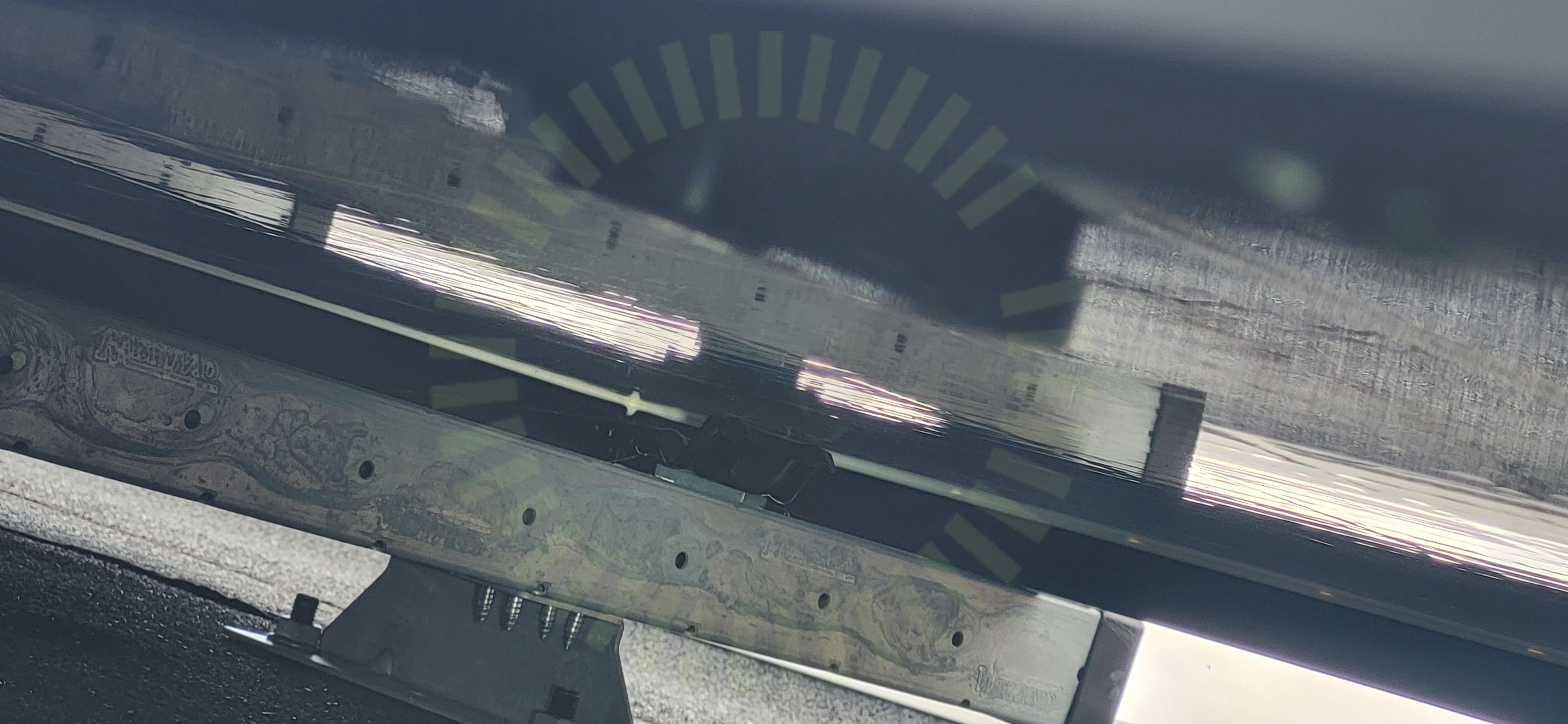

3.1 Föremål mot bakstycke

Inte godkänd

Fäste till panelerna är glömt under panel så det ligger emot baksidan.

3.2 Klämmornas placering

Inte godkänd

Klämmor är inte placerade inom tillverkarens angivna zon.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

3.3 Spänningar i ram

Inte godkänd

Panelerna vid takfönster är det ett fäste som sitter högre än dom andra vilket gör att panelen blir skev.

Godkända kontrollpunkter

11/14

DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Weland Stål: Papptak

Anmärkningar

5/24

5.1 CC infästningar

Inte godkänd

Lastberäkning saknas. Uppmätt mått 1050mm.

MA1008 Sid 1 (1) | Version 3 - 220218

5.2 Fastskruvning av stödplatta

Inte godkänd

Skyddsmatta saknas för stödplatta.

MA5103 Sid 2 (2) | Version 4 - 201103

5.3 Placering stödplatta

Inte godkänd

Lastberäkning saknas. Uppmätt mått 1150mm.

MA5103 Sid 2 (2) | Version 4 - 201103

5.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

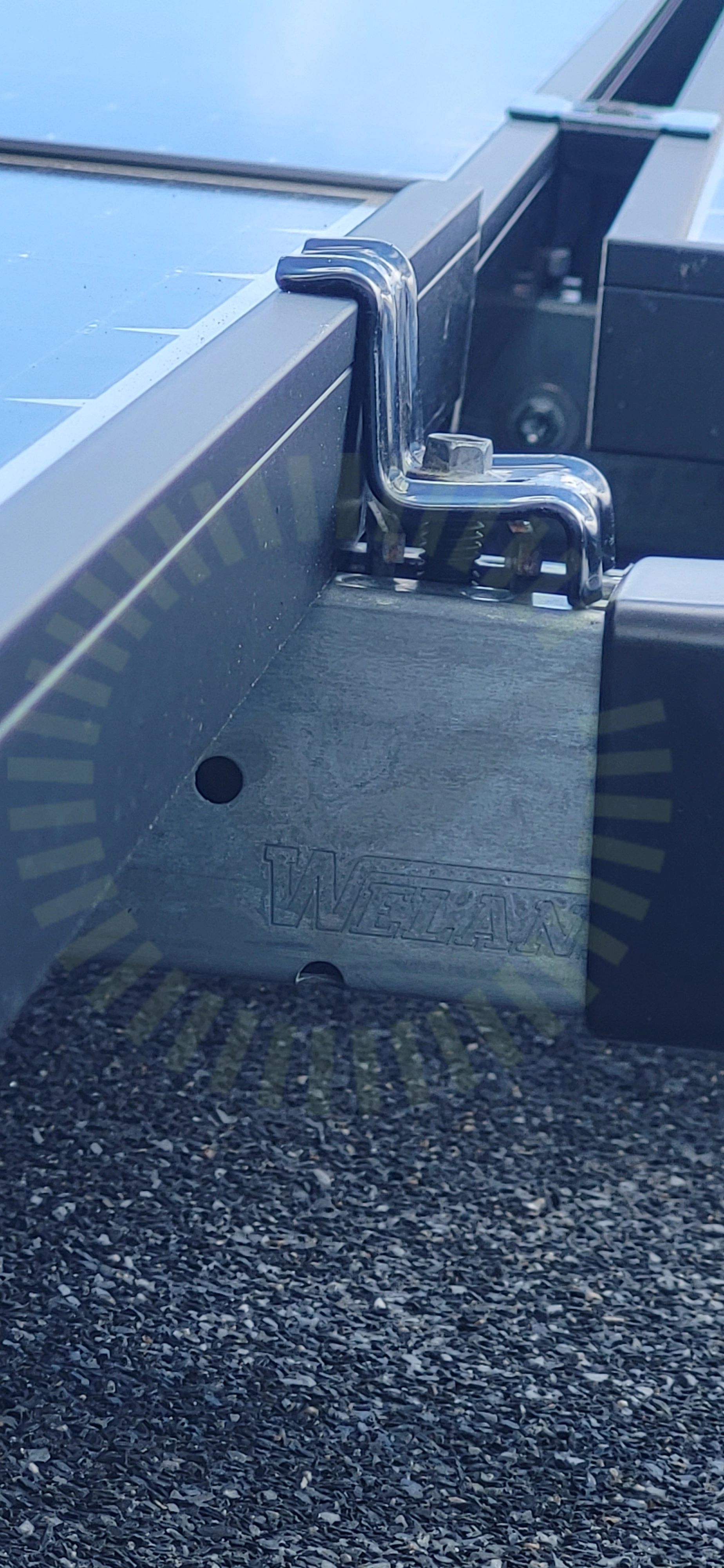

5.5 Ändklämmor skena

Inte godkänd

Botten på ändfäste sitter snett.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

19/24

Använd tätskiktsdukC-profilDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning: Infästning RåspontKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvSvetsning av pappVäderbeständigt materialÄndklämmor skruv
