Besiktningsrapport

8.8

Installation genom

Takkraft

Datum

25 september 2026

Ort

Upplands Väsby, Stockholms län

PEN-ledare

Avstånd närliggande objekt

92% godkända8% ej godkända

Om installationen

PanelerDMxxxG12RT-G54HBB

MontagesystemNordmount: Plåttak

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

TillbehörUndercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas i dokumentationen.

Godkända kontrollpunkter

2/3

AvtalSträngschema

DMEGC: DMxxxG12RT-G54HBB

Godkända kontrollpunkter

17/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKontaktdonKopplingslåda böjradieLutningNordmounts klämmor klämzonNordmounts klämmor överlappningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Nordmount: Plåttak

Anmärkningar

3/17

3.1 CC mått Infästning

Inte godkänd

Korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

3.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Taket är större i beräkningen än i verkligheten.

Tillverkarens montageanvisningar

3.3 Säkerhetsavstånd

Inte godkänd

Korrekt lastberäkning saknas. Underlag för korrekt avstånd till takets kant är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

14/17

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängVäderbeständigt materialÄndklämmor

Sigenergy: Hybrid TP2

Anmärkningar

3/41

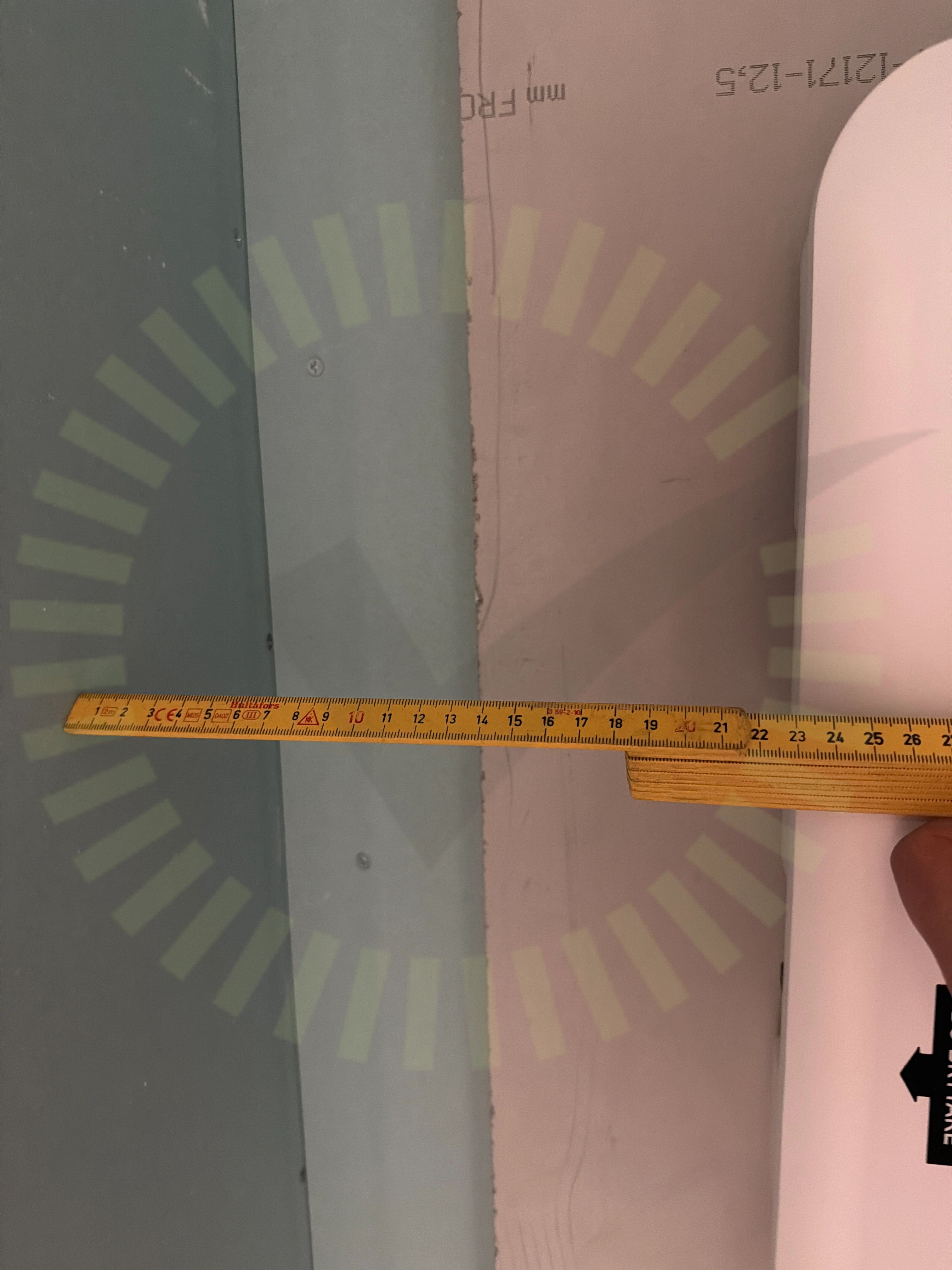

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära en vägg.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 5

4.2 Säkringsdimension

Inte godkänd

Säkring saknas för växelriktaren.

4.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

38/41

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Sigenergy: SigenStor BAT

Godkända kontrollpunkter

19/19

Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBakomliggande materialBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSammansättning av batterimodulerSignalkabel batteriSkadorSmartmätareTillgång till batterietUnderliggande material - metallUppfästning av kablageUtrymmeVäderskydd

Undercentral

Anmärkningar

1/7

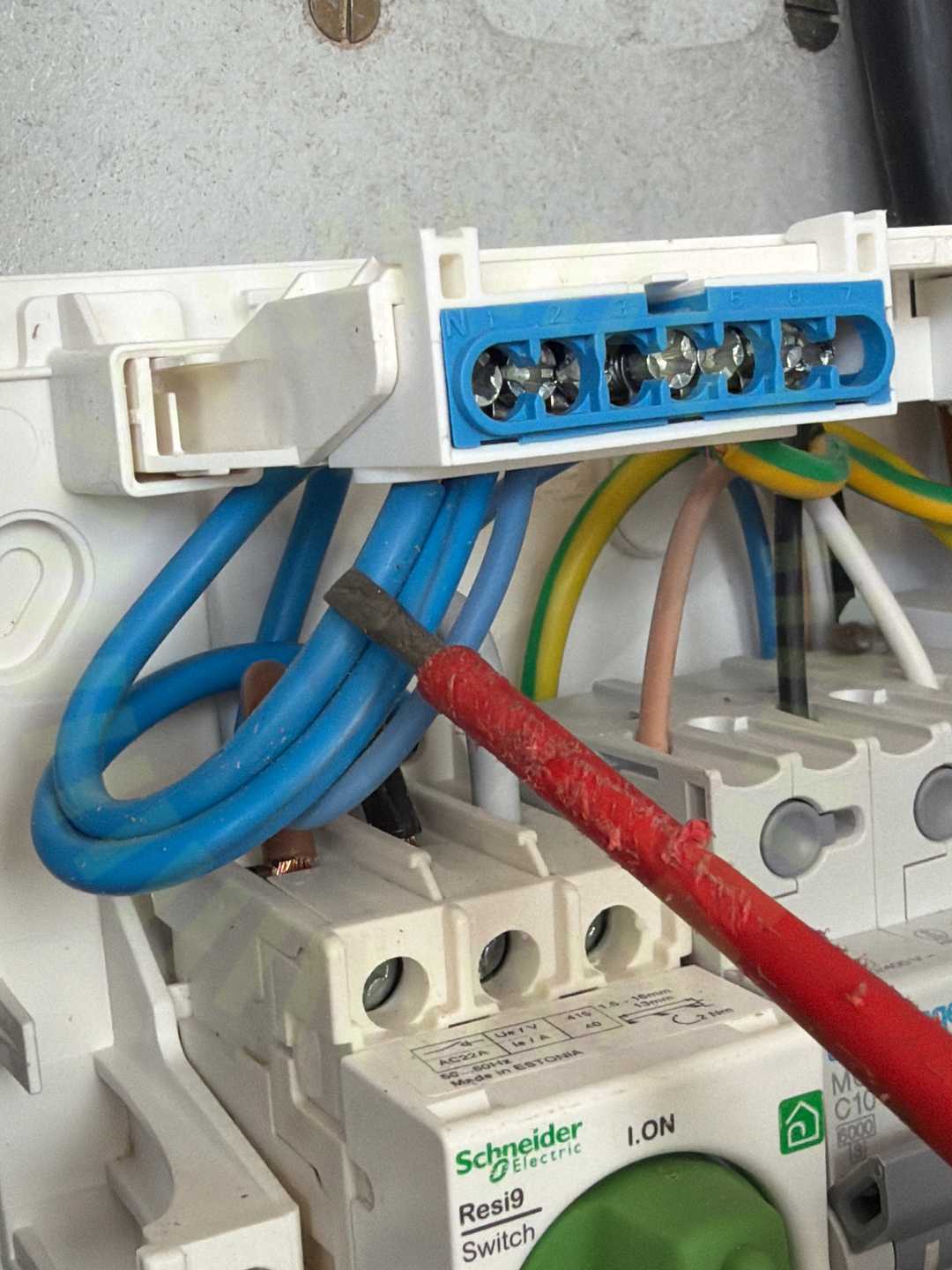

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

6/7

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
