Besiktningsrapport

8.8

Installation genom

Svea Solar

Datum

19 januari 2023

Ort

Huddinge, Stockholms län

Dragavlastade

Säkerhetsavstånd

Dragavlastade

+ 2

91% godkända9% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande tegeltak

MontagesystemWasi: Falsad plåt

VäxelriktareSolarEdge: SE3K-10K

TillbehörElmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

8/8

BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande tegeltak

Anmärkningar

2/26

2.1 Infästning skena

Inte godkänd

Skenan sitter inte korrekt i kroken. Panel och skena rör på sig om man drar i den.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

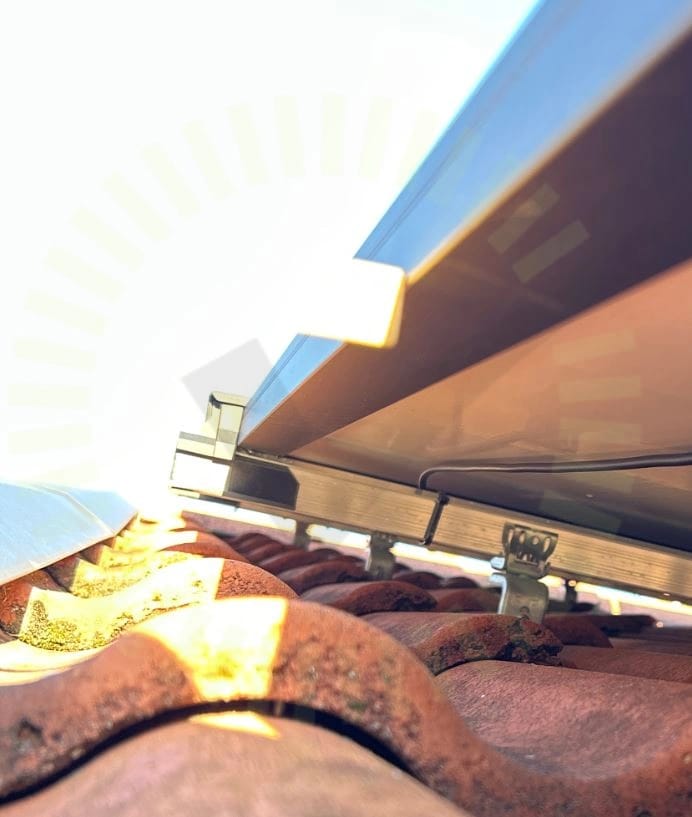

2.2 Säkerhetsavstånd

Inte godkänd

Paneler ligger för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

23/26

Anpassade takpannorAvstånd mellan takkrokarFrämmande materialFörstärkningsskruvKabeluppfästningKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/26

Takgenomföring

SolarEdge: S-Serie

Godkända kontrollpunkter

10/10

DragavlastadeDragavlastadeFastsäkring av produktFastsäkring av produktKompatibilitetKompatibilitetKontakterKontakterPlaceringPlacering

SolarEdge: SE3K-10K

Anmärkningar

3/30

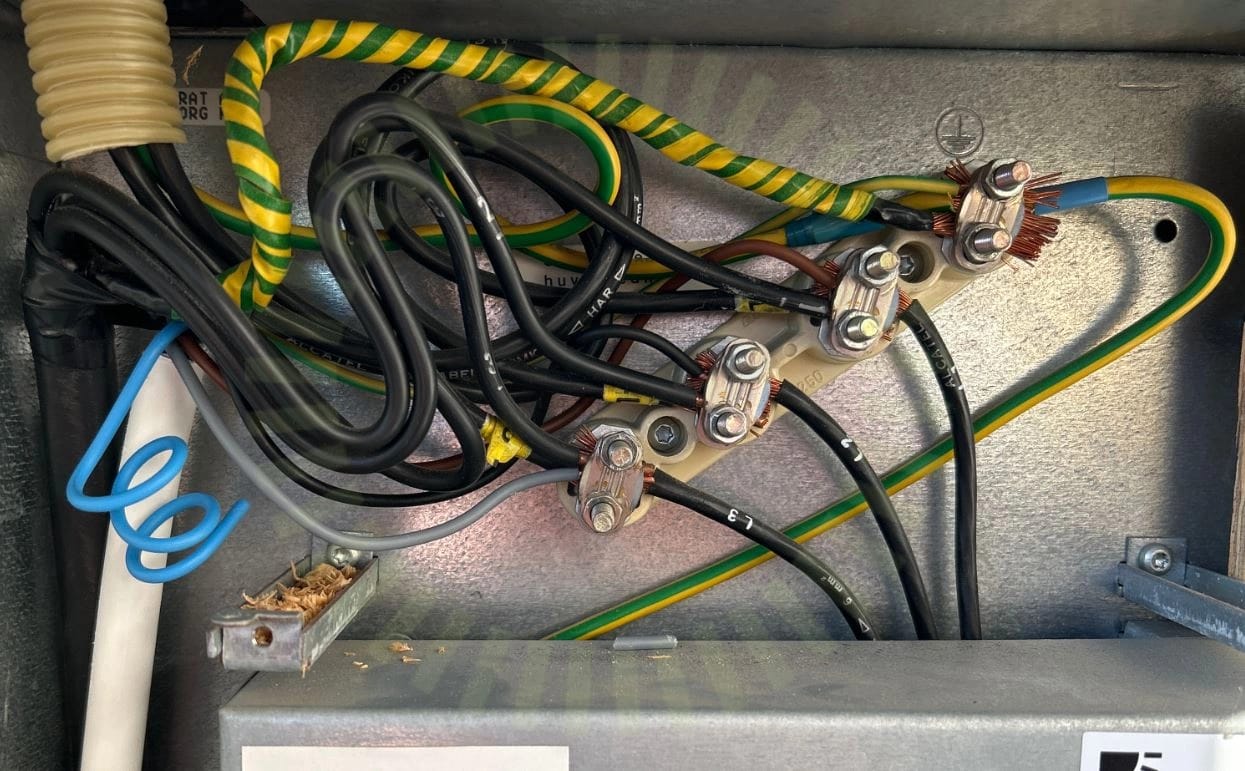

4.1 Anslutning

Inte godkänd

För liten kabelarea för TNC.

4.2 Mätprotokoll DC

Inte godkänd

Dokument saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.3 Varning för likspänning

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

27/30

InfästningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInformering av solcellerKabelKontakterLedare fastspändaMärkningSträngschemaSäkringTillförlitligt fästUtrymmeVarning för backspänningVentilationVinkelVärmeutveckling

Trina: Vertex DE09.05

Anmärkningar

3/22

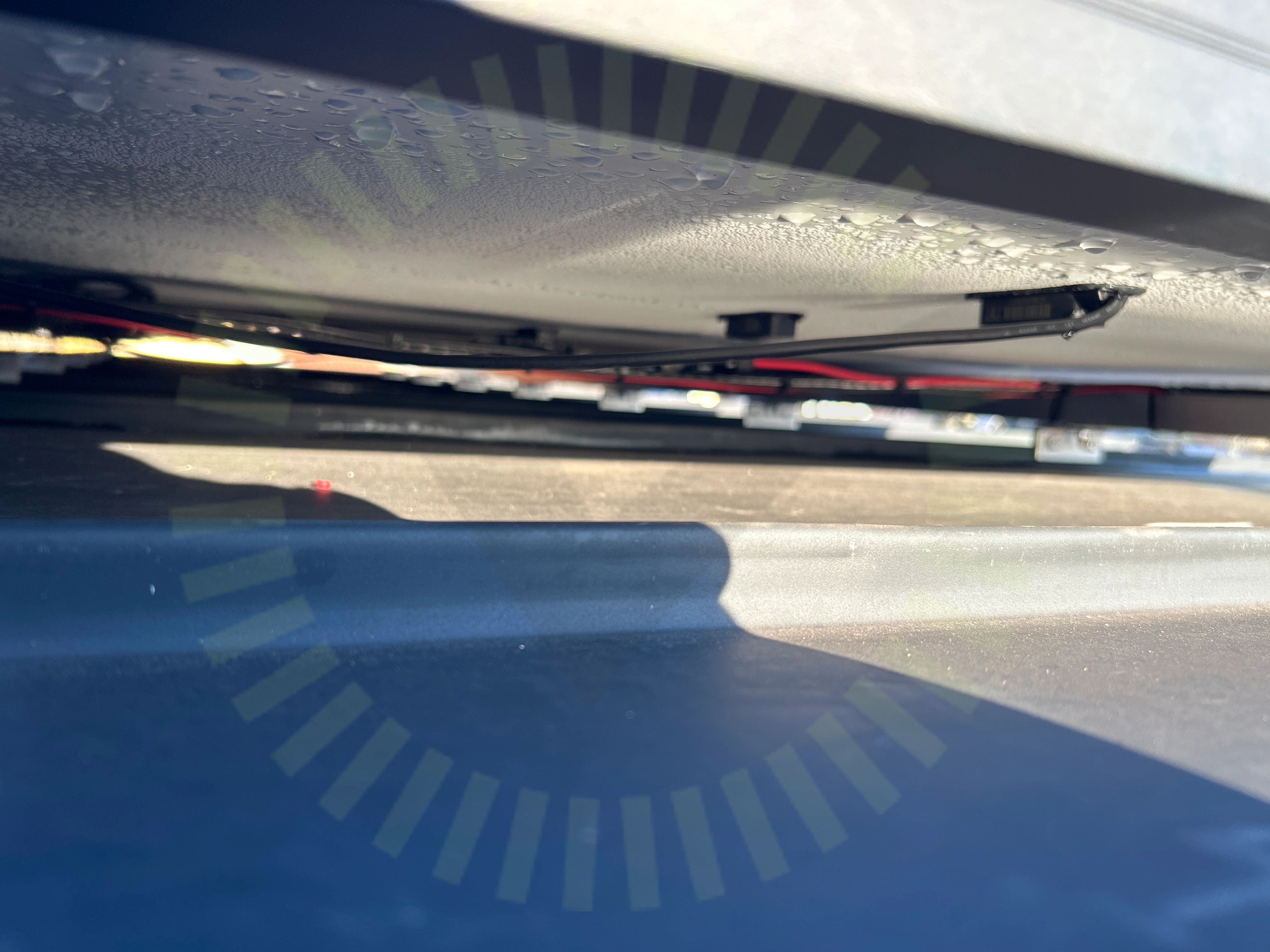

5.1 Dragavlastade

Inte godkänd

Panelens kabel är hårt sträckt till skenan.

SS 436 40 00 (522.8.3)

5.2 Dragavlastade

Inte godkänd

Panelens kabel hårt sträckt till skena.

SS 436 40 00 (522.8.3)

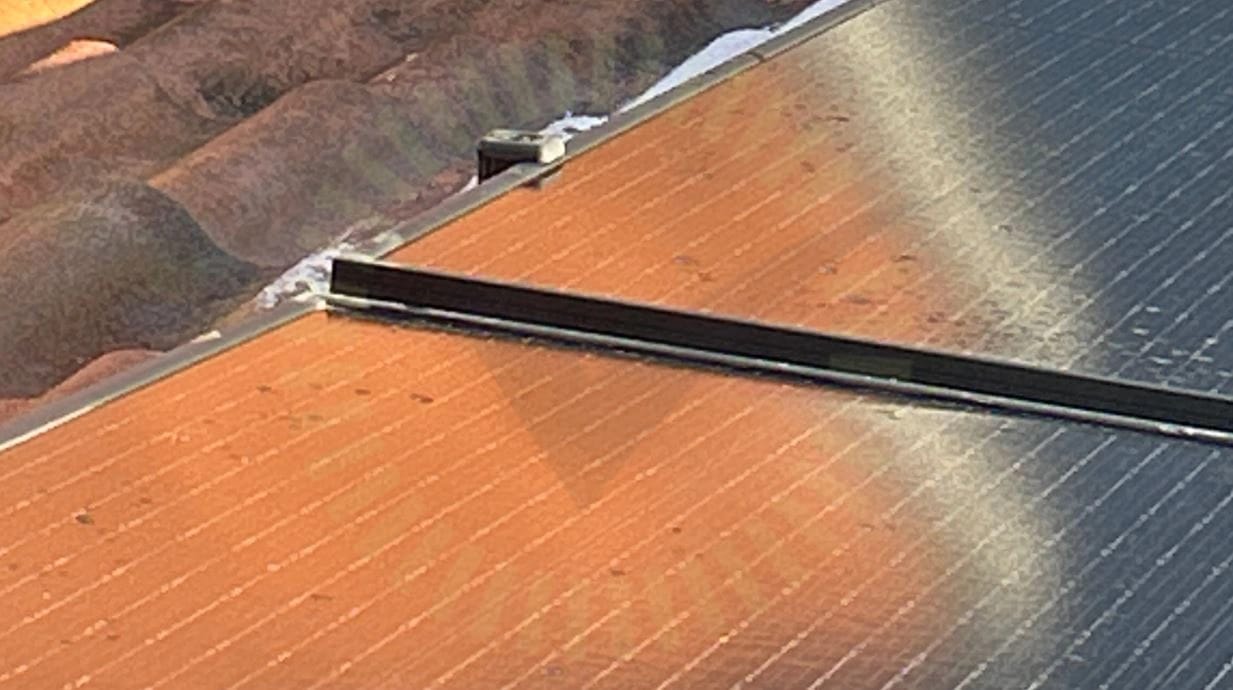

5.3 Höjdskillnad

Inte godkänd

Panelerna har en tydlig höjdskillnad.

Godkända kontrollpunkter

19/22

DräneringshålDräneringshålFästenas placeringFästenas placeringFästenas överlappningFästenas överlappningFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeHöjdskillnadMellanrum panelramMellanrum panelramSkadorSkadorSkuggaSkuggaSträngförläggningSträngförläggning

Wasi: Falsad plåt

Anmärkningar

2/13

6.1 Kabeluppfästning

Inte godkänd

Kabel går direkt till skena utan uppfästning i panelram.

SS 436 40 00 (712.521.101 och 522.8.4)

6.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/13

Främmande materialInfästningarnas kontaktKorrekt falsMittklämmorShimsSkadorSkarp kantSkyddTakgenomföringVäderbeständigt materialÄndklämmor
