Besiktningsrapport

8.0

Installation genom

1KOMMA5°

Datum

26 januari 2023

Ort

Laholm, Hallands län

Fästens placering

Dragavlastade

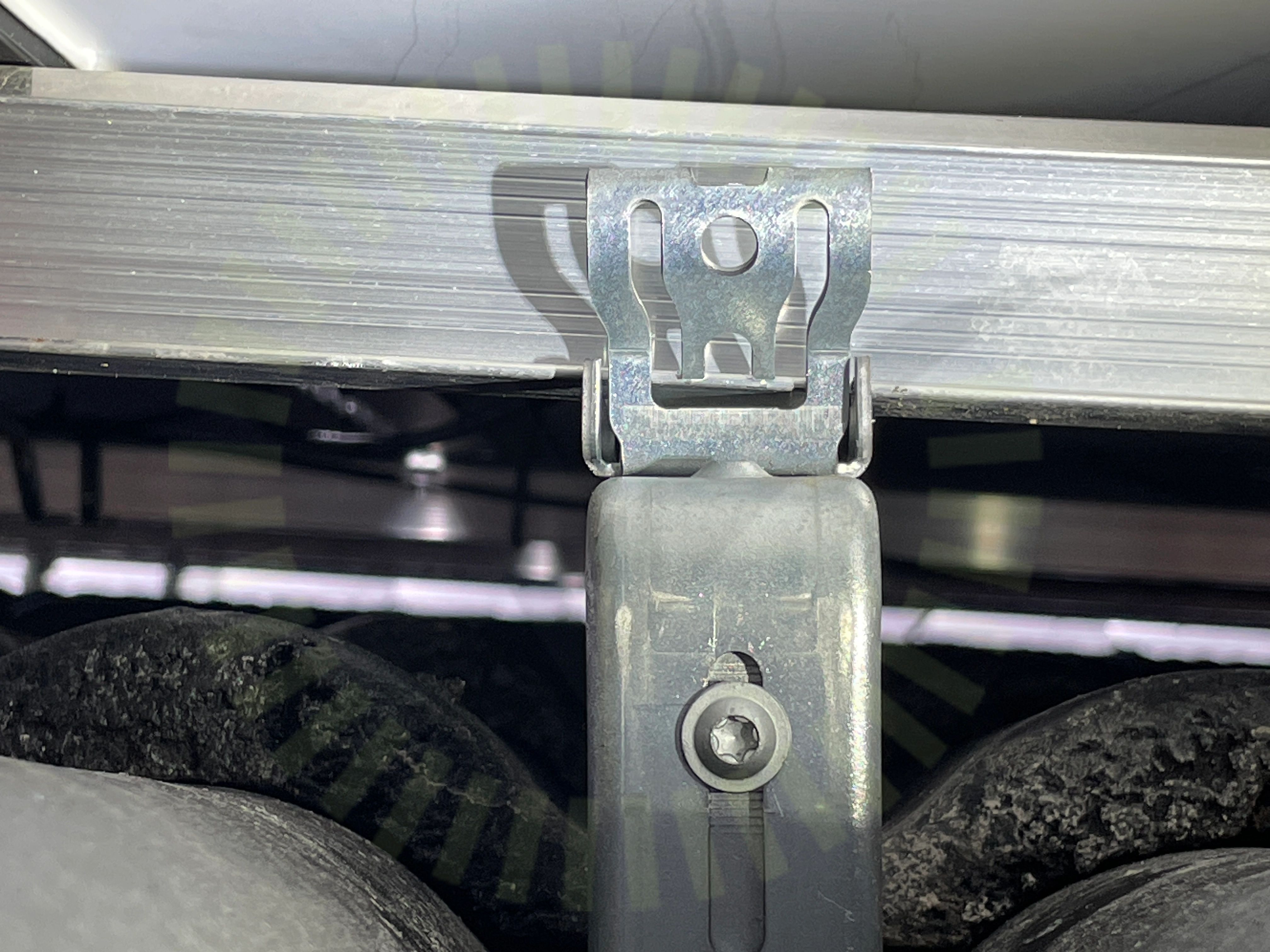

Skena överhäng

+ 11

75% godkända25% ej godkända

Om installationen

PanelerJinko: Tiger

MontagesystemESDEC Lutande tegeltak

VäxelriktareSunGrow: SG15-20RT

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

6/26

1.1 Avstånd mellan takkrokar

Inte godkänd

Stämmer ej överens med lastberäkning. För långt avstånd mellan krokar på garagetak, uppmätt mått mellan krokar 1050mm enligt lastberäkning ska dem ligga på 526mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

1.2 Infästning skena

Inte godkänd

Ena gaffeln på klämman ligger och flyter ovanpå skenan

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

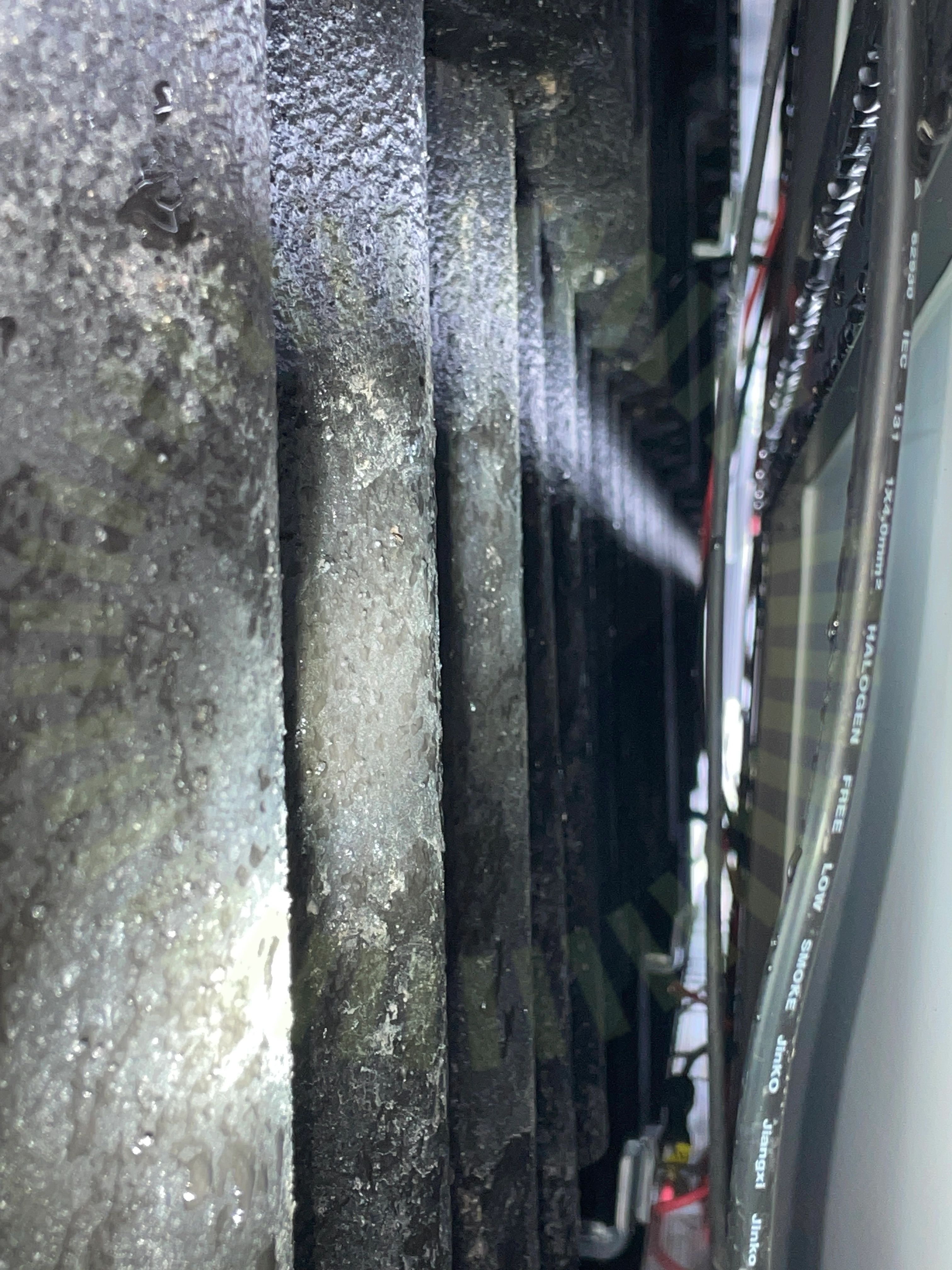

1.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

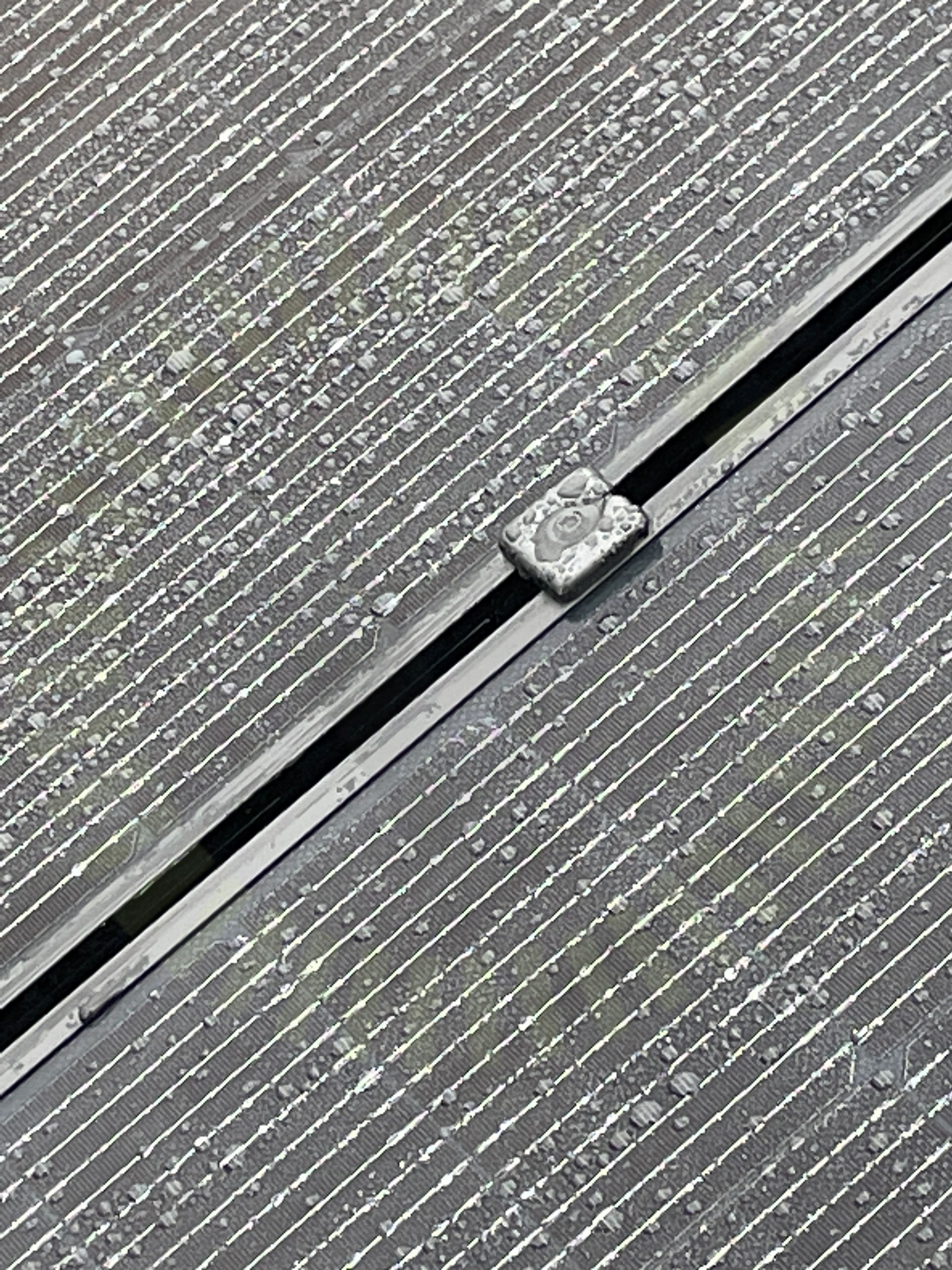

1.4 Mittklämmor

Inte godkänd

Mittfäste är monterat med avrinningsränna uppåt

Tillverkarens anvisningar

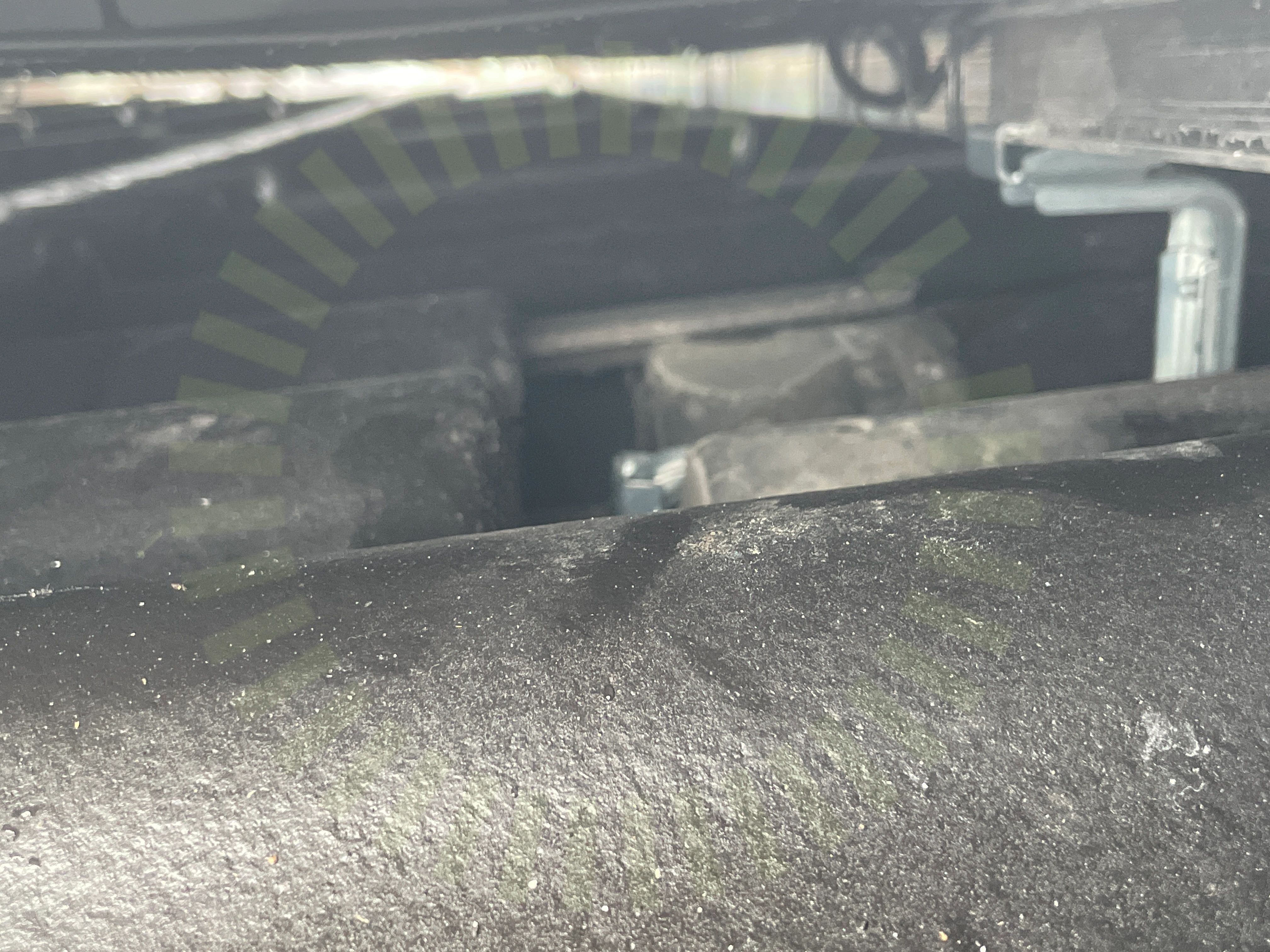

1.5 Skador

Inte godkänd

Ej återställt panna på plats efter montage

Tillverkarens anvisningar

1.6 Skena överhäng

Inte godkänd

Skenans överhäng överstiger tillverkarens anvisningar uppmätt mått överhäng 410mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

Godkända kontrollpunkter

20/26

Anpassade takpannorBärläktFrämmande materialKlämräckvidd för ställbart fästeMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkarp kantSkarvning av skenaSkyddSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Tak 1, Jinko: Tiger

Anmärkningar

4/11

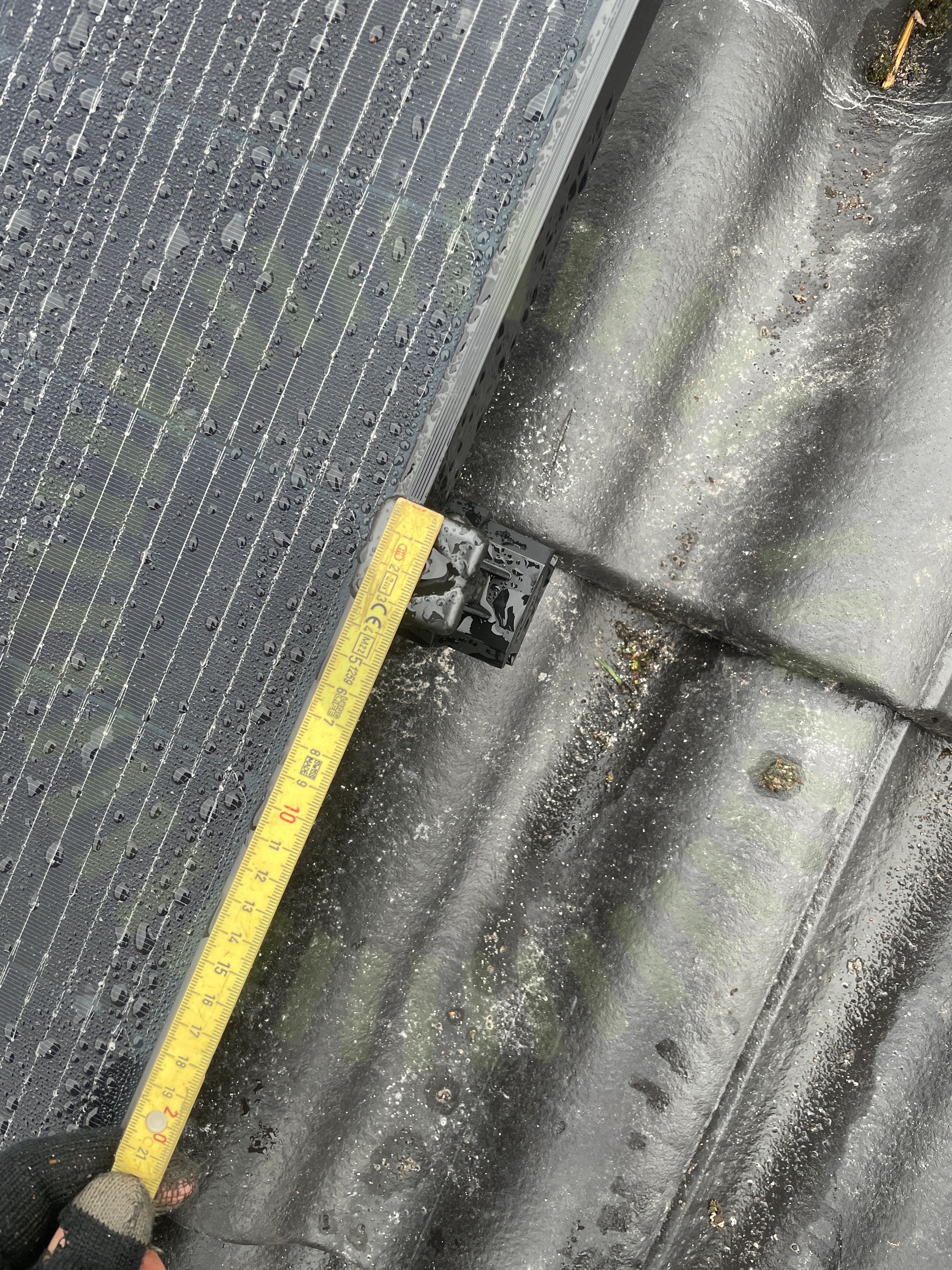

2.1 Klämmornas storlek

Inte godkänd

Fästena på montagesystem är inte anpassade till typen av panel, fästen för korta

Tillverkarens anvisningar

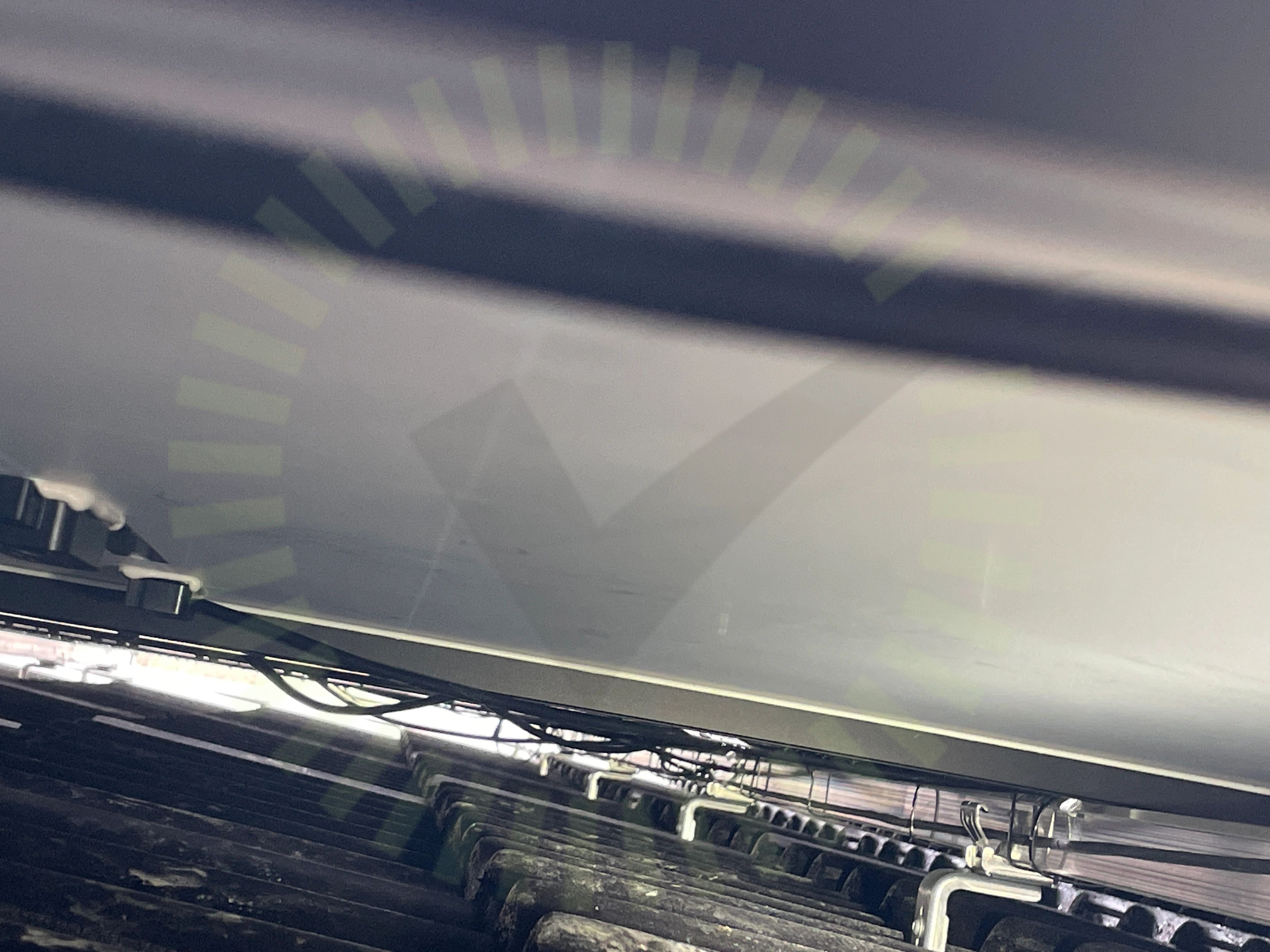

2.2 Dragavlastade

Inte godkänd

Kablage ej uppfäst med tillräckligt stöd, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

2.3 Fästens placering

Inte godkänd

Fästen ej placerade enligt paneltillverkarens anvisningar uppmätt mått 640mm

Tillverkarens anvisningar

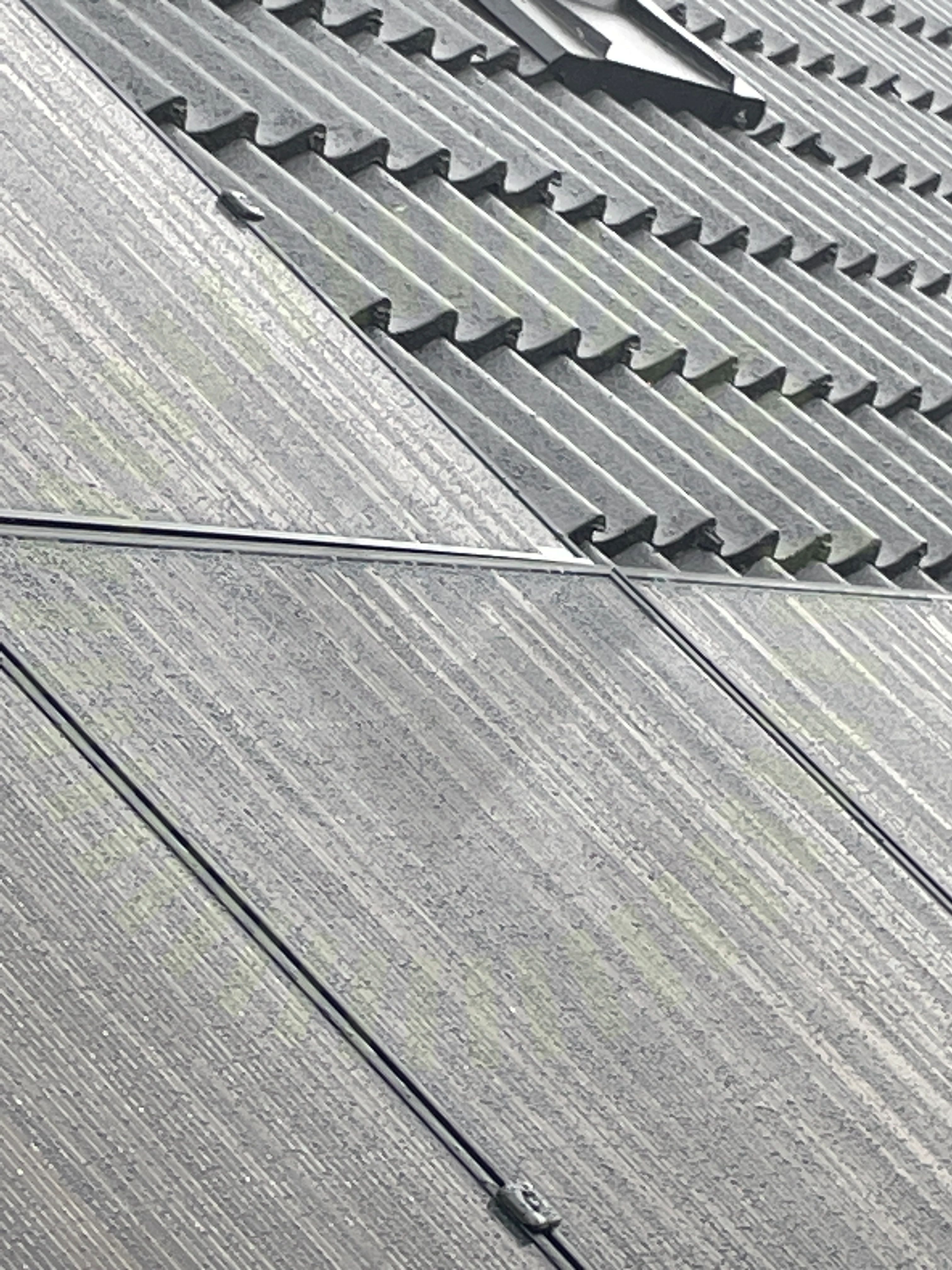

2.4 Höjdskillnad

Rekommendation

Undre panel ligger över övre panel

Godkända kontrollpunkter

7/11

DräneringshålFörbindelse av kontakterFöremål BakstyckePanelramar separeradeSkadorSkuggaSträngförläggning

Varselmärkning

Anmärkningar

1/4

3.1 Informering av solceller

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Tillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

8/28

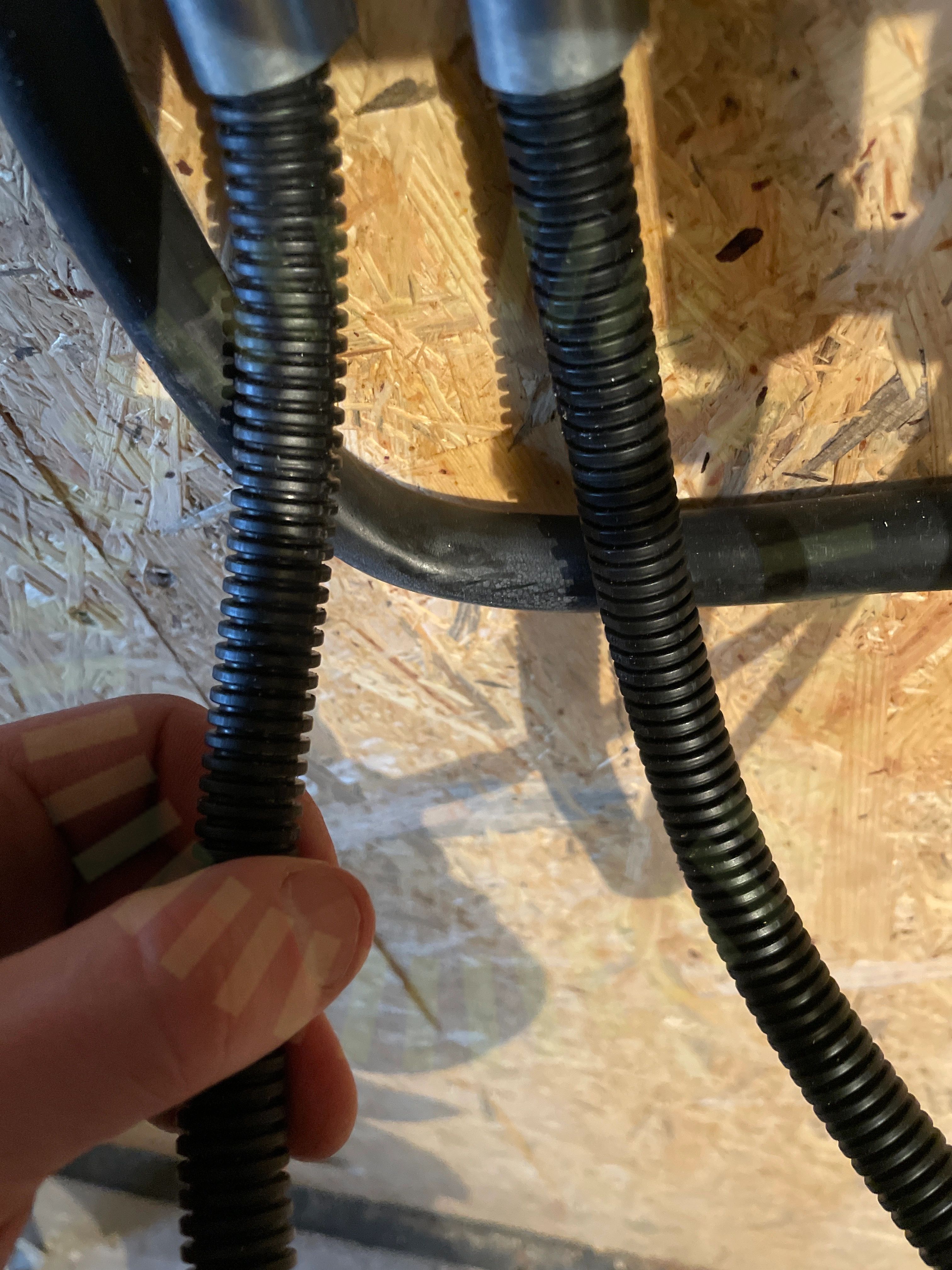

4.1 AC Böjradie

Inte godkänd

Hård böj på AC kabel

SS 436 40 00 (522.8.3)

4.2 Anslutning

Rekommendation

Kablar för mycket uppskakade vid inkopplingspunkten

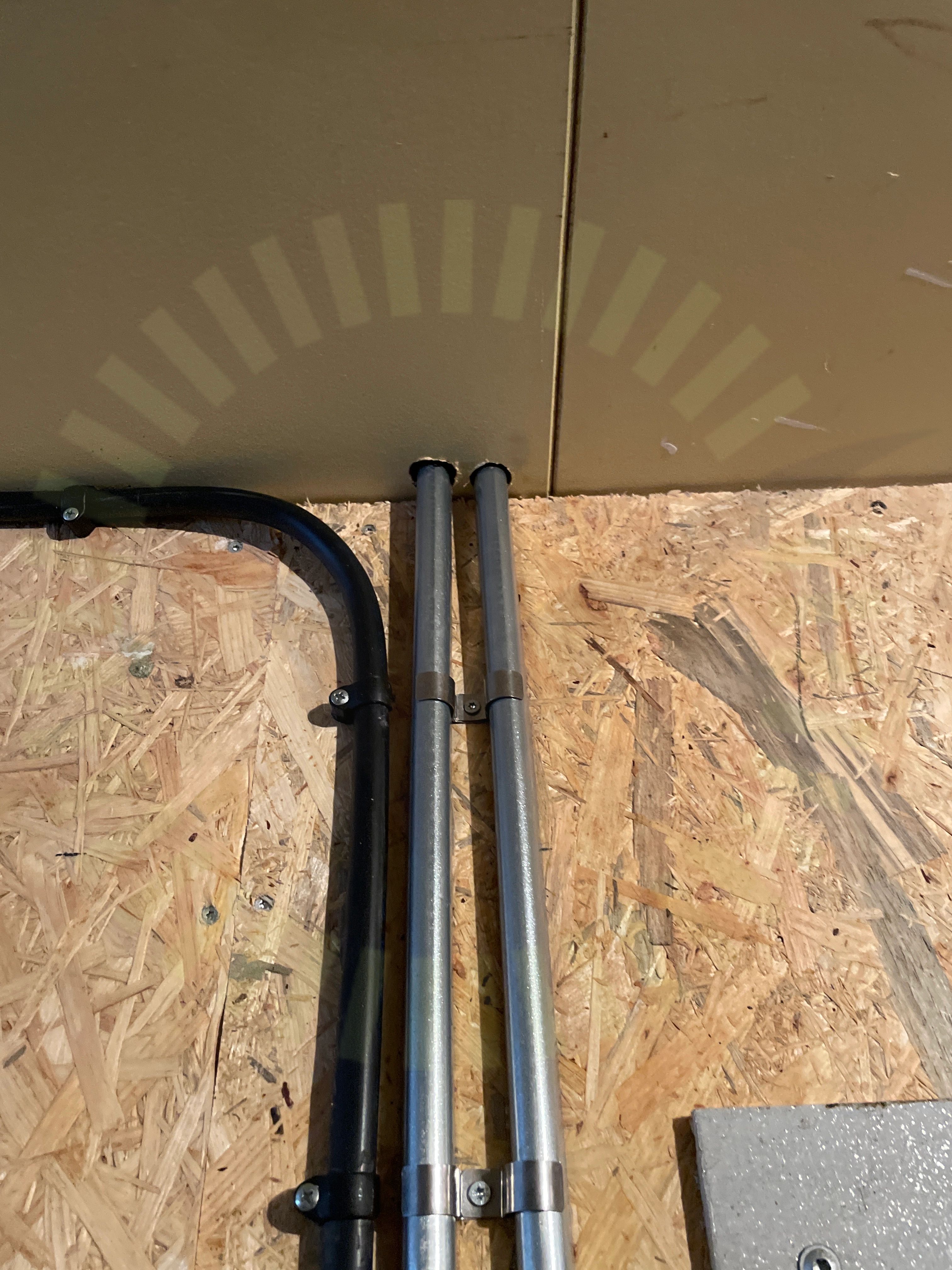

4.3 DC Genomföringar

Inte godkänd

Hål ej tätade

SS 436 40 00 (527.2.1)

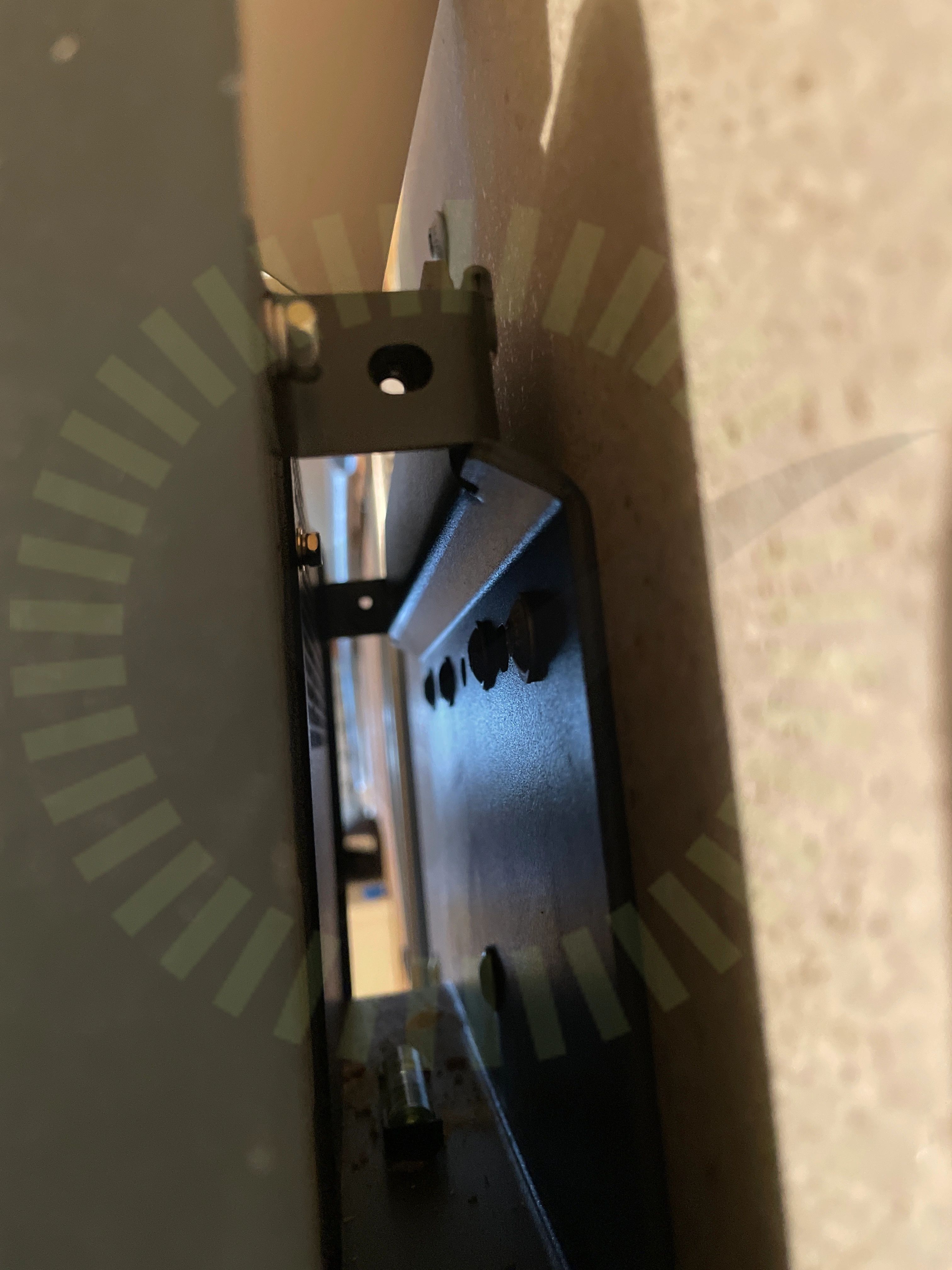

4.4 Fastsäkring av produkt

Inte godkänd

Växelriktare ej infäst korrekt, saknar skruv

Tillverkarens anvisningar

4.5 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.6 PE

Inte godkänd

Växelriktarens chassi saknar extern PE anslutning

Tillverkarens anvisningar

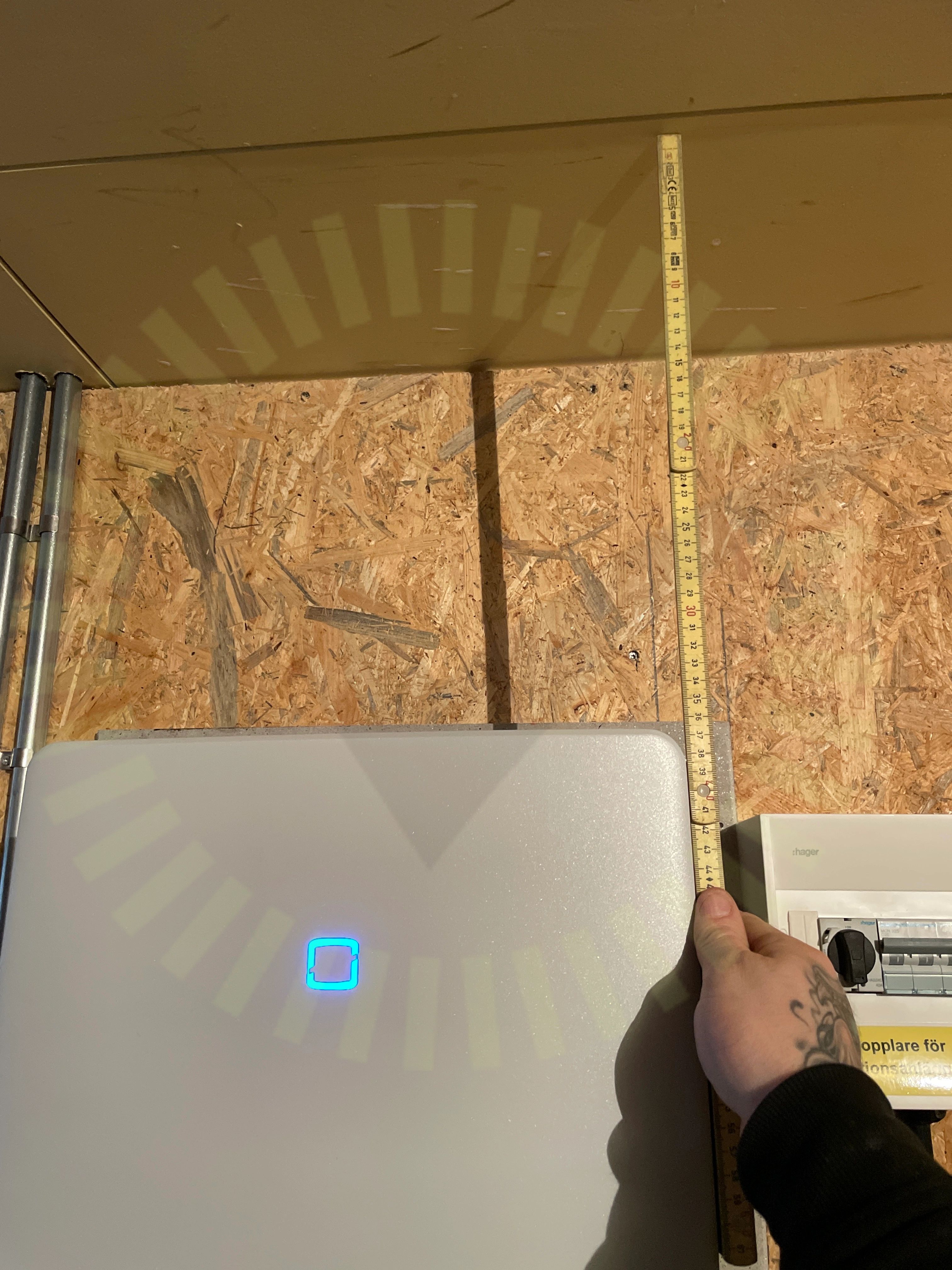

4.7 Placering

Inte godkänd

Växelriktare placerad för nära tak

Tillverkarens anvisningar

4.8 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

20/28

AC FörläggningAC GenomföringarAC KabelAC kabel skarp kantAC Skador på kabelDC FörläggningDC Kablage egenskaperDC KontakterDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInfästningKabelLedare fastspändaMärkningSkadorSäkringUtrymmeVinkel
