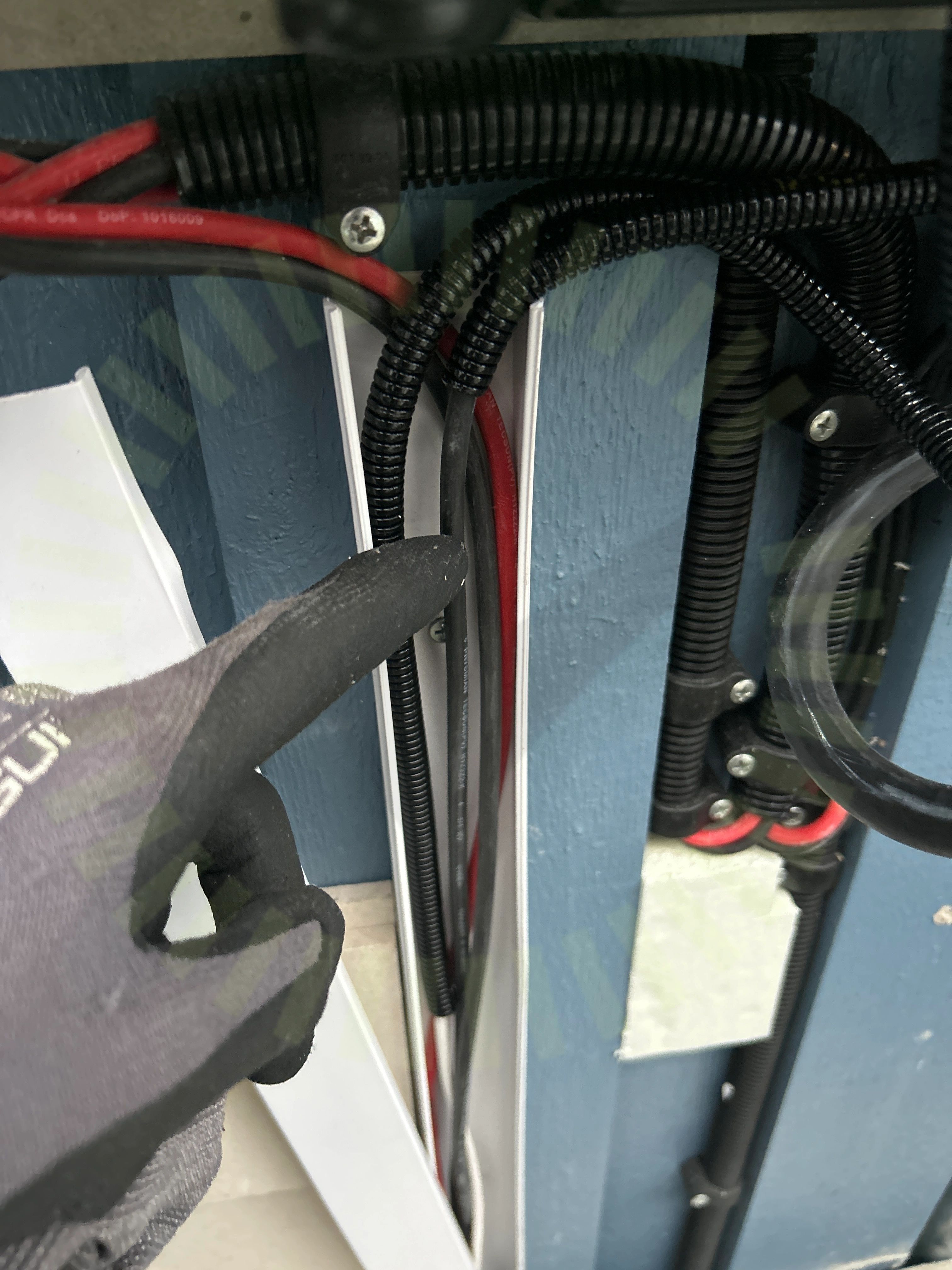

2.1 Batteri PE
Inte godkändBatteri är inte skyddsjordat med rätt färgval på kabeln.
SS 436 40 00, 514.3.1.Z2
Besiktningsrapport
9.7
Installation genom
Svea Solar
Datum
5 december 2024
Ort
Värmdö, Stockholms län
97% godkända3% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemESDEC Lutande Panntak
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriSVEA SOLAR: Power Saver 5-15kW
TillbehörCHINT: Huawei DTSU666 (med CT)
TillbehörUndercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/12Godkända kontrollpunkter
11/12Avstånd till växelriktareBatterikåporDC anslutningFastsäkring av produktPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/254.1 Snö- och Vindlastberäkning
Inte godkändInmatad panellayout i lastberäkningen stämmer inte med verkligheten. Saknas en panel på båda takytorna i lastberäkning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
24/25DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor
Tak 1, Trina: TSM-NEG9RC.27
Godkända kontrollpunkter
14/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Anmärkningar
1/7

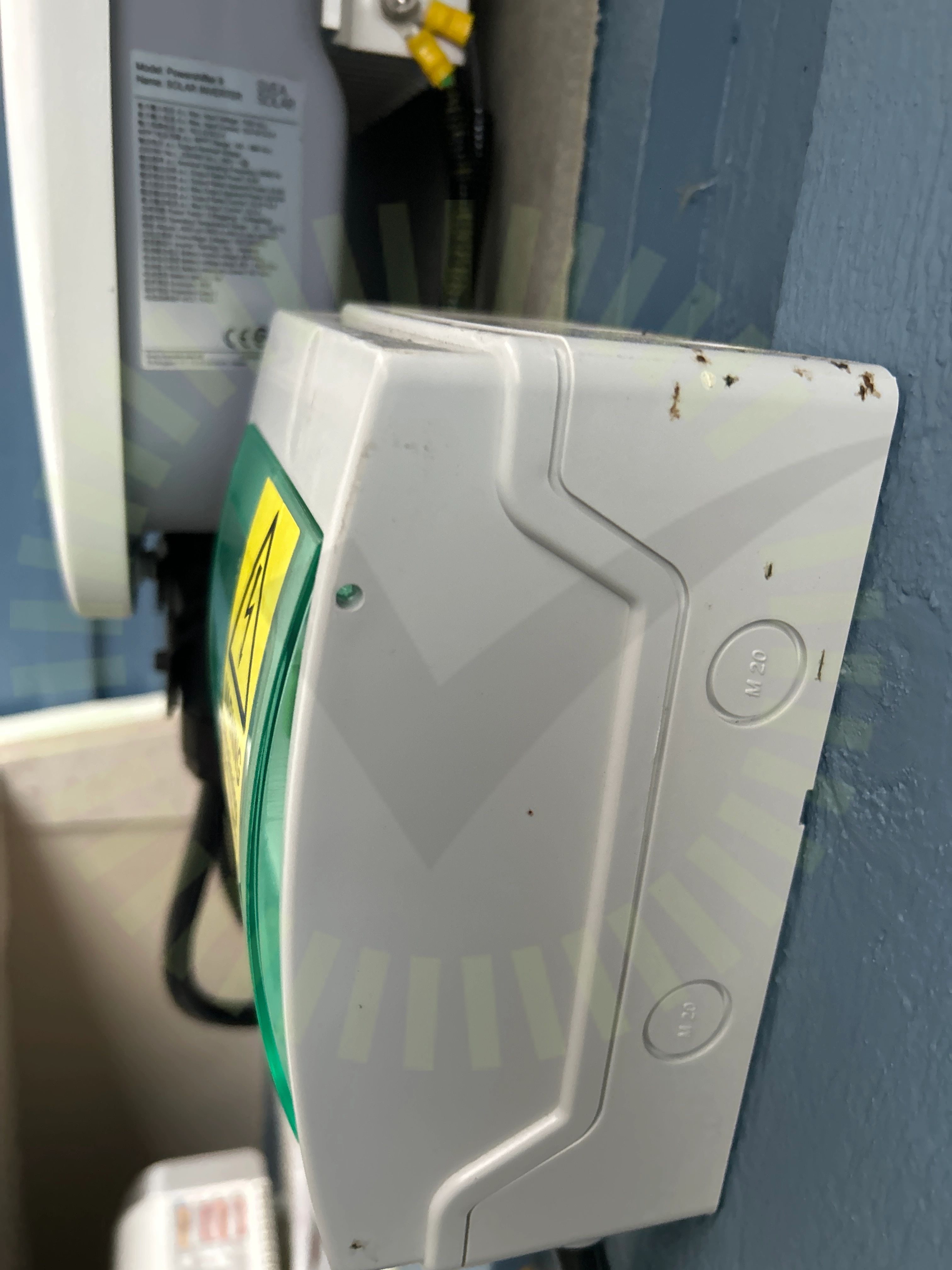

6.1 Kapslingslock
Inte godkändLock till kapsling ej fastsäkrat med alla 4 skruv.
Godkända kontrollpunkter
6/7FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
34/34AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
