Besiktningsrapport

8.8

Installation genom

Sesol

Datum

9 augusti 2023

Ort

Nynäshamn, Stockholms län

Ändklämmor skena

Skenornas överhäng

Skenskarv

+ 4

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Papptak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/16

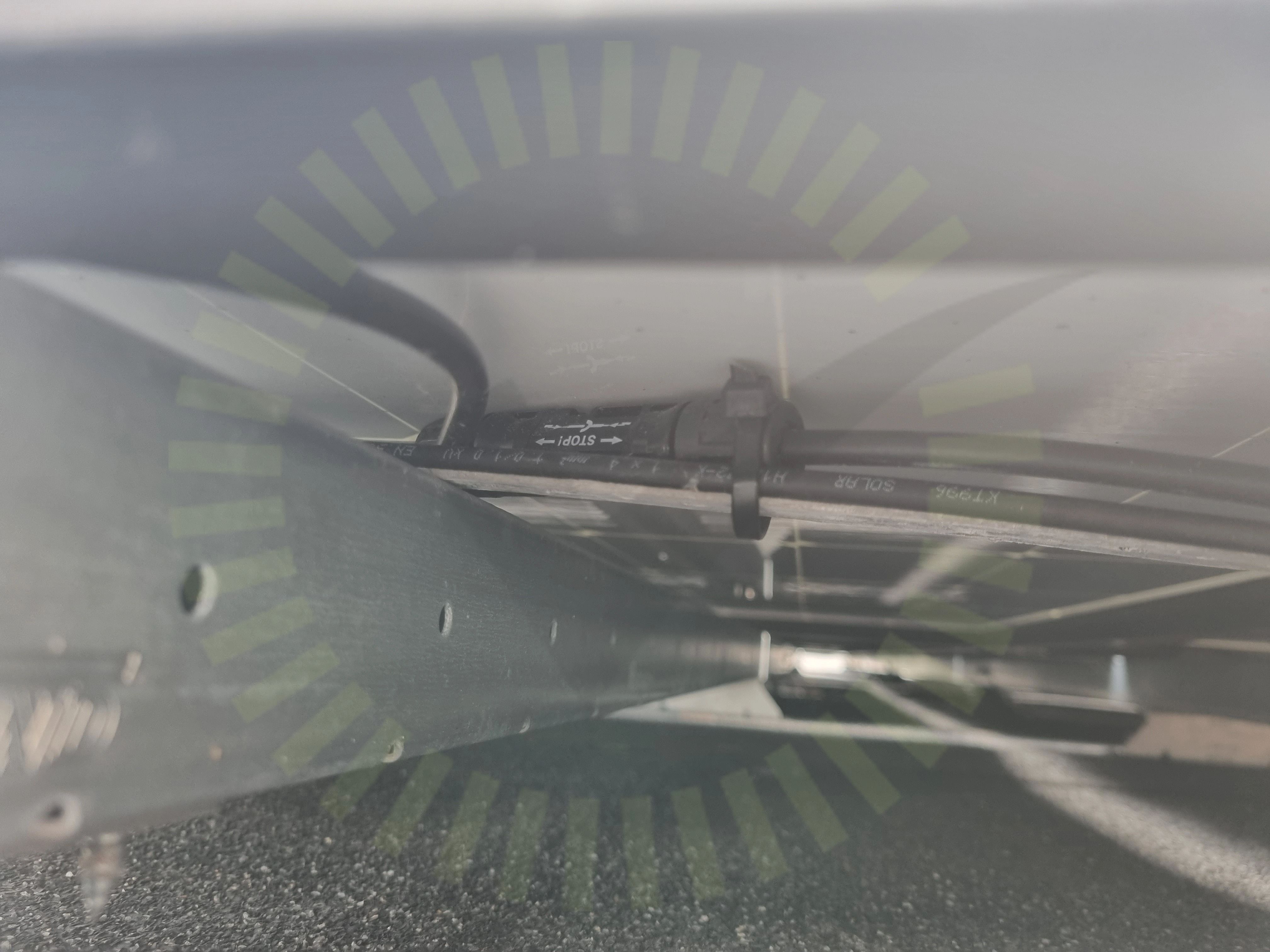

3.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

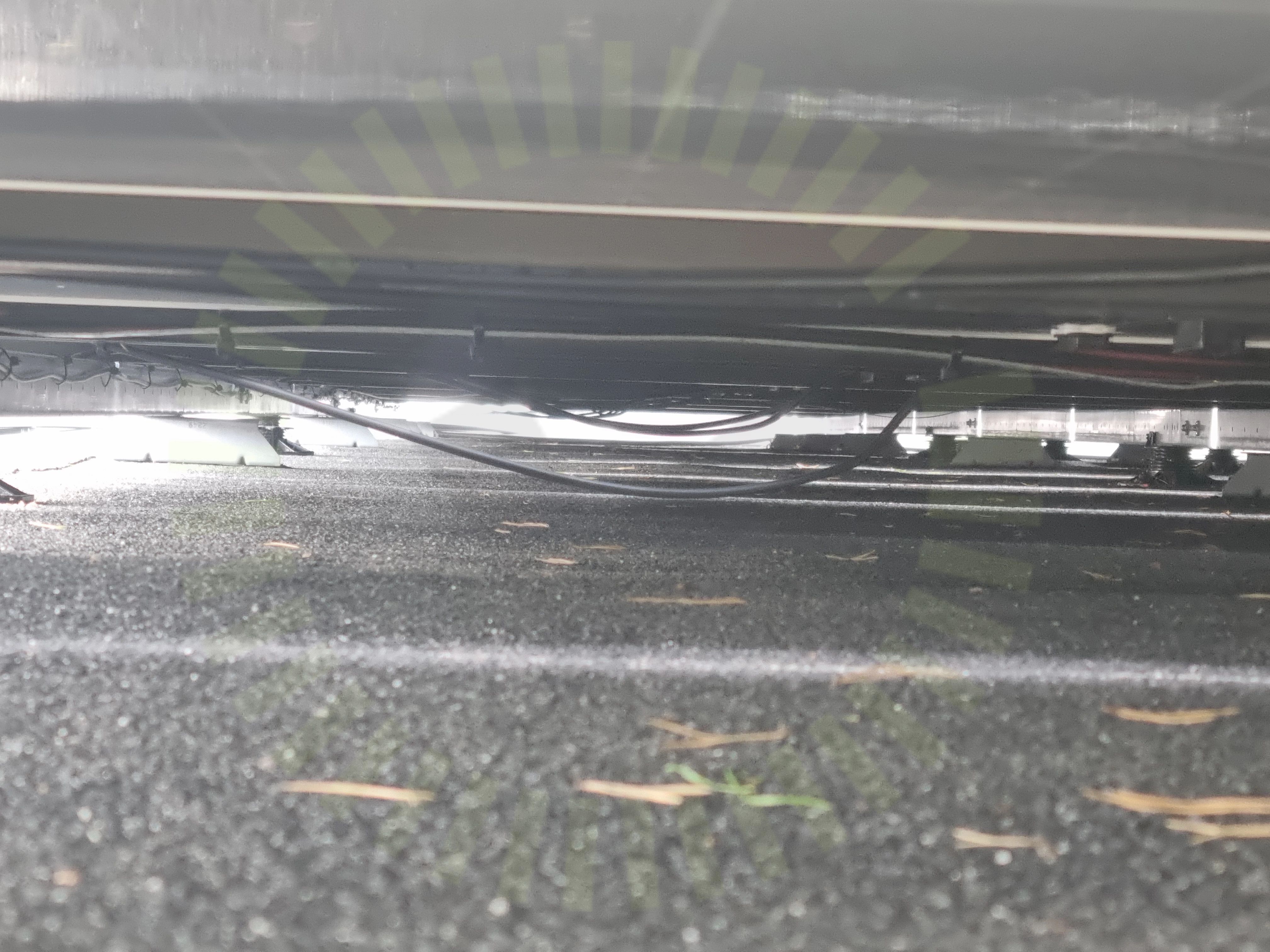

3.2 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

Godkända kontrollpunkter

13/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/16

Panelkablagets böjradie

Tak 1, Weland Stål: Papptak

Anmärkningar

5/24

4.1 Fastskruvning av stödplatta

Inte godkänd

Stödplattor är inte monterade enligt tillverkarens anvisningar.

MA5103 Sid 2 (2) | Version 4 - 201103

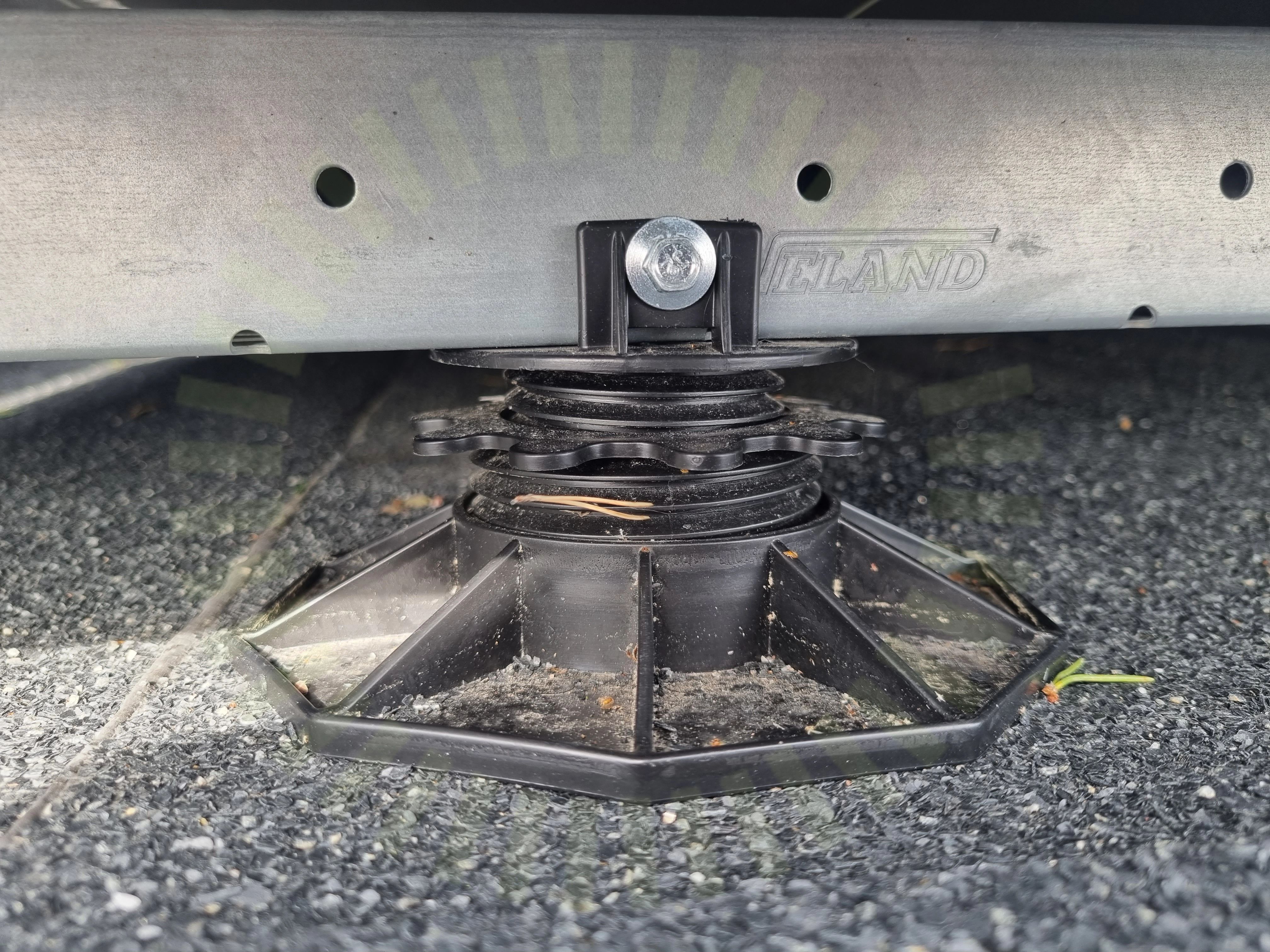

4.2 Främmande material

Inte godkänd

Weland Stål lämnar endast full garanti på hela system levererade från de själva. Använd stödfot är inte lämpligt val av material, lösningar finns från tillverkaren.

Garanti standardprodukter | Version 1 - 200813

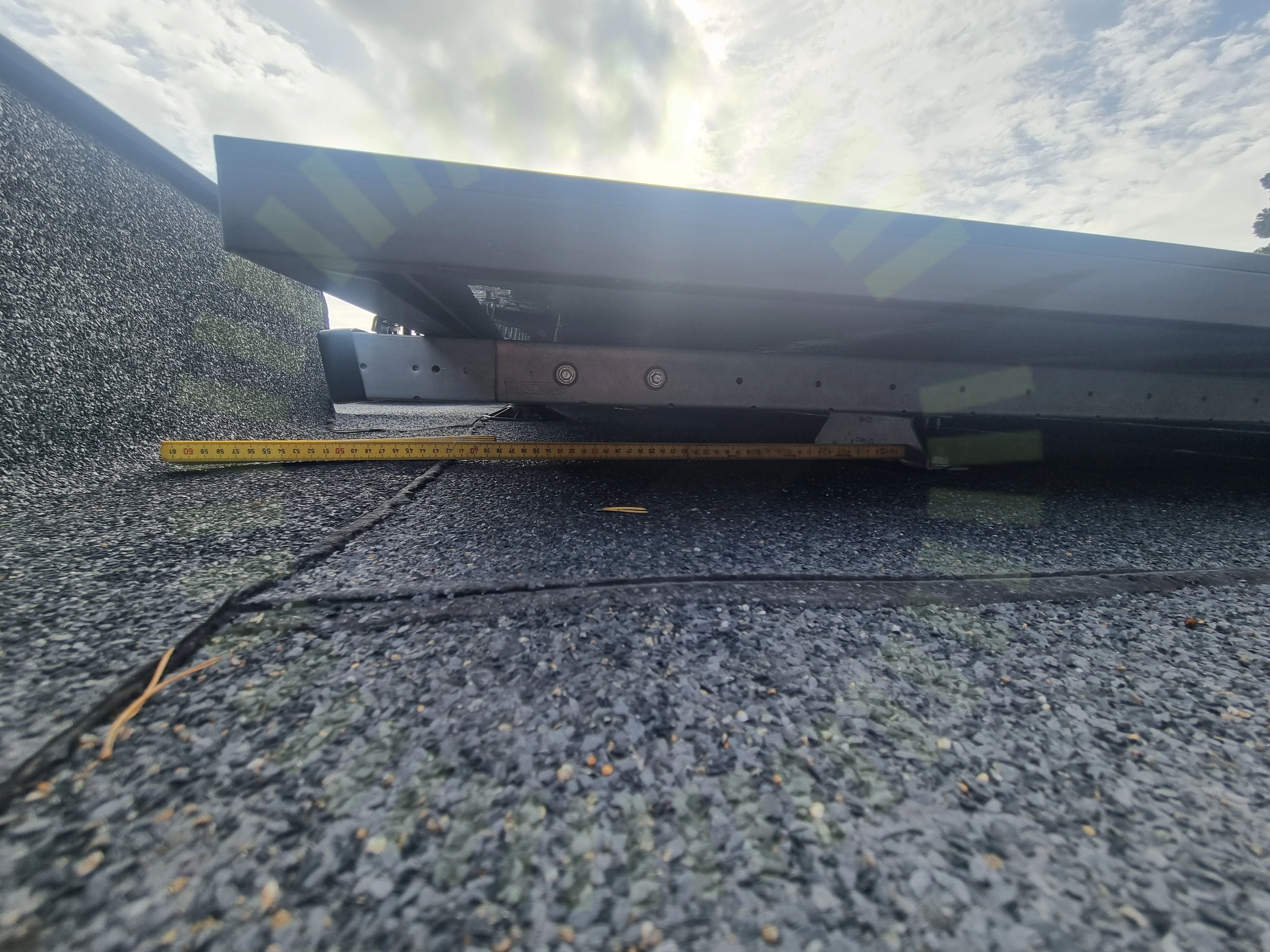

4.3 Skenornas överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar. 440mm uppmätt överhäng

Tillverkarens anvisningar

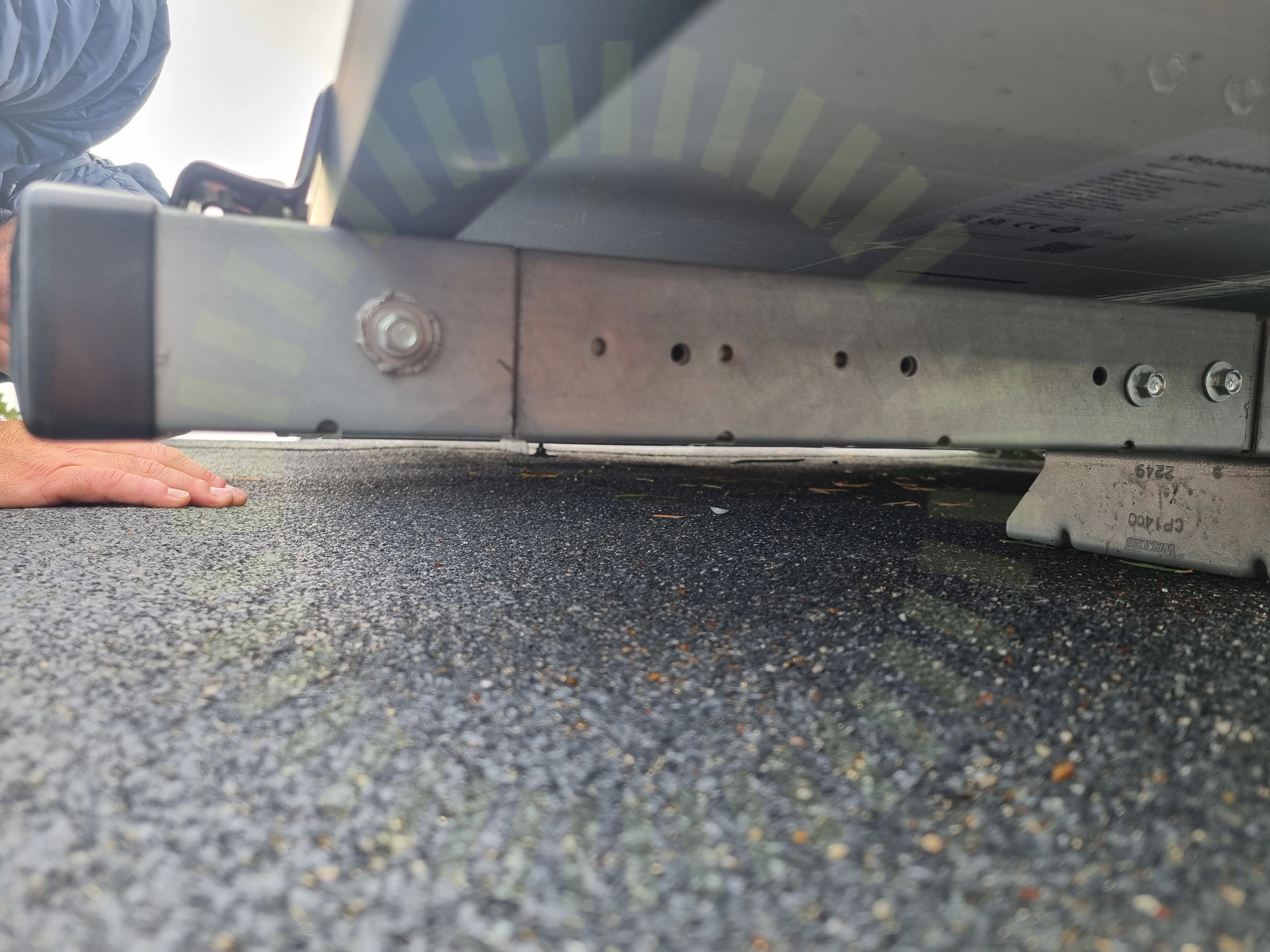

4.4 Skenskarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat. Saknas skruvar på skenskarvar

MA5103 Sid 1 (2) | Version 4 - 201103

4.5 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. En av skenornanas utstick är precis för kort

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

19/24

Använd tätskiktsdukC-profilCC infästningarDC kabel förläggningFöremål mellan skena och panelramInfästning i råspontKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringPlacering stödplattaSkadorSkenornas infästningSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skruv

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/33

7.1 Ledare anslutna

Inte godkänd

Ledare är inte fastsäkrade i plint.

Godkända kontrollpunkter

31/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/33

Dubbel matning
