Besiktningsrapport

9.1

Installation genom

Svea Solar

Datum

17 mars 2021

Ort

Saxtorp, Skåne län

Solpaneler: Avstånd till tak

Transportsträckor DC: UV Skydd

Solpaneler: Fästenas placering

93% godkända7% ej godkända

Om installationen

PanelerLongi: LR4-60HPH

MontagesystemSchletter: SingleFix-V

VäxelriktareSYMO 10.0-3-M

TillbehörElmaterial: Arbetsbrytare

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Dokumentation

Anmärkningar

1/7

1.1 Dokumentation: Flashlista

Rekommendation

För att kunna ta nytta av effektgaranti skickas varje panel med ett ID nummer. Samma ID används för att sedan kolla om panelens kvalité håller vad tillverkaren lovar.

IFSEK - Dokumentation

Godkända kontrollpunkter

6/7

Dokumentation: Drift och underhållDokumentation: EgenkontrollDokumentation: Snö- och VindlastberäkningDokumentation: SträngschemaDokumentation: VäxelriktareInstallatör ansluten till elsäkerhetsverket

Elektriskt

Anmärkningar

1/24

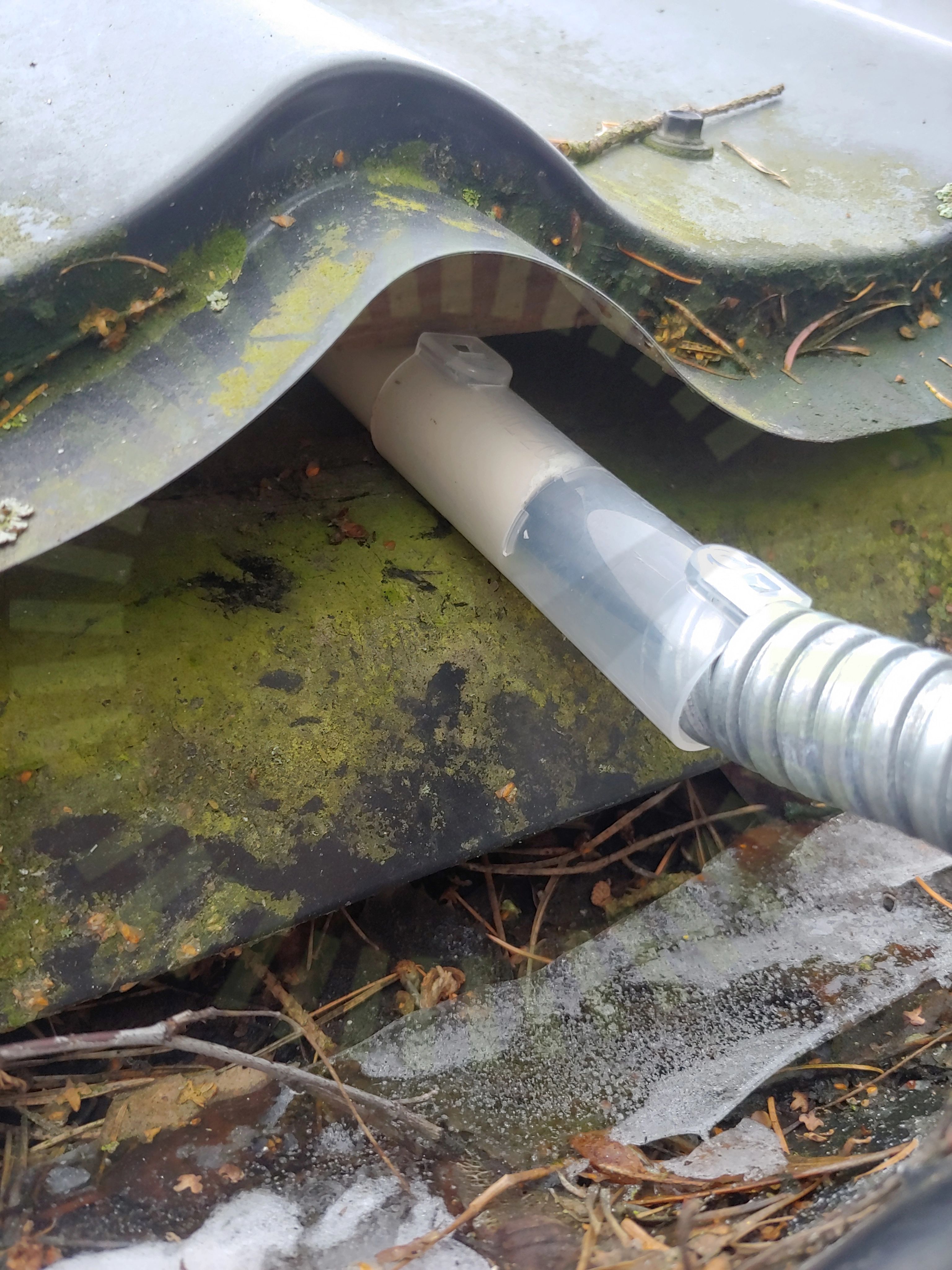

2.1 Transportsträckor DC: UV Skydd

Inte godkänd

Vid val av material utomhus ska hänsyn tas till UV strålning.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

22/24

Arbetsbrytare: BöjradieArbetsbrytare: DimensioneringArbetsbrytare: FörskruvningarArbetsbrytare: InfästningArbetsbrytare: InstallationArbetsbrytare: IP-KlassningArbetsbrytare: Rakt monteradTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: UV skyddTransportsträckor AC: VegetationTransportsträckor AC: Yttre påverkanTransportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: Yttre påverkanVarselmärkning: Informering av solcellerVarselmärkning: Tillförlitligt fästVarselmärkning: Varning för backspänningVarselmärkning: Varning för likström

Ej tillgängligt vid besiktning

1/24

Transportsträckor DC: Genomföringar

Tak: Söder

Anmärkningar

3/16

3.1 Likströmskabel: Uppfästning

Inte godkänd

Kablar ska monteras så att det inte finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

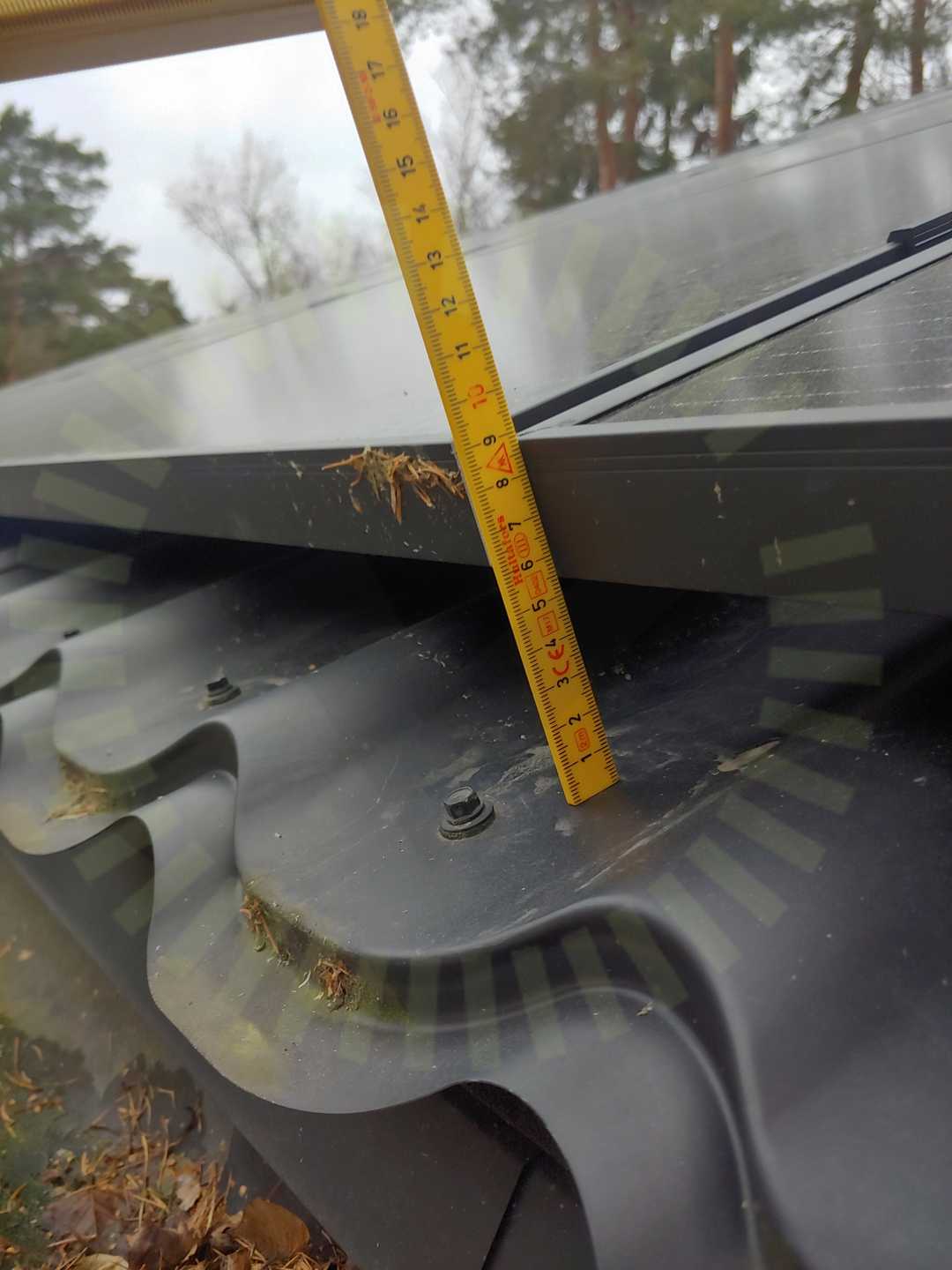

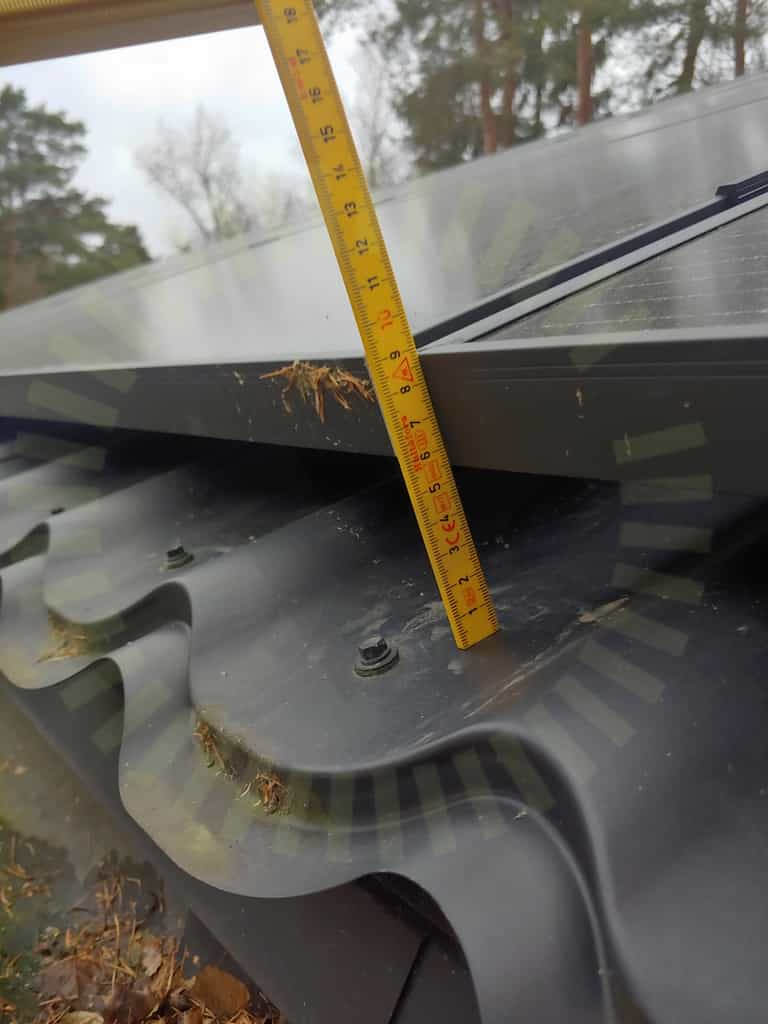

3.2 Solpaneler: Avstånd till tak

Inte godkänd

Tillverkaren beskriver avståndet panelen behöver till taket för att få rätt ventilering.

Tillverkarens montageanvisningar

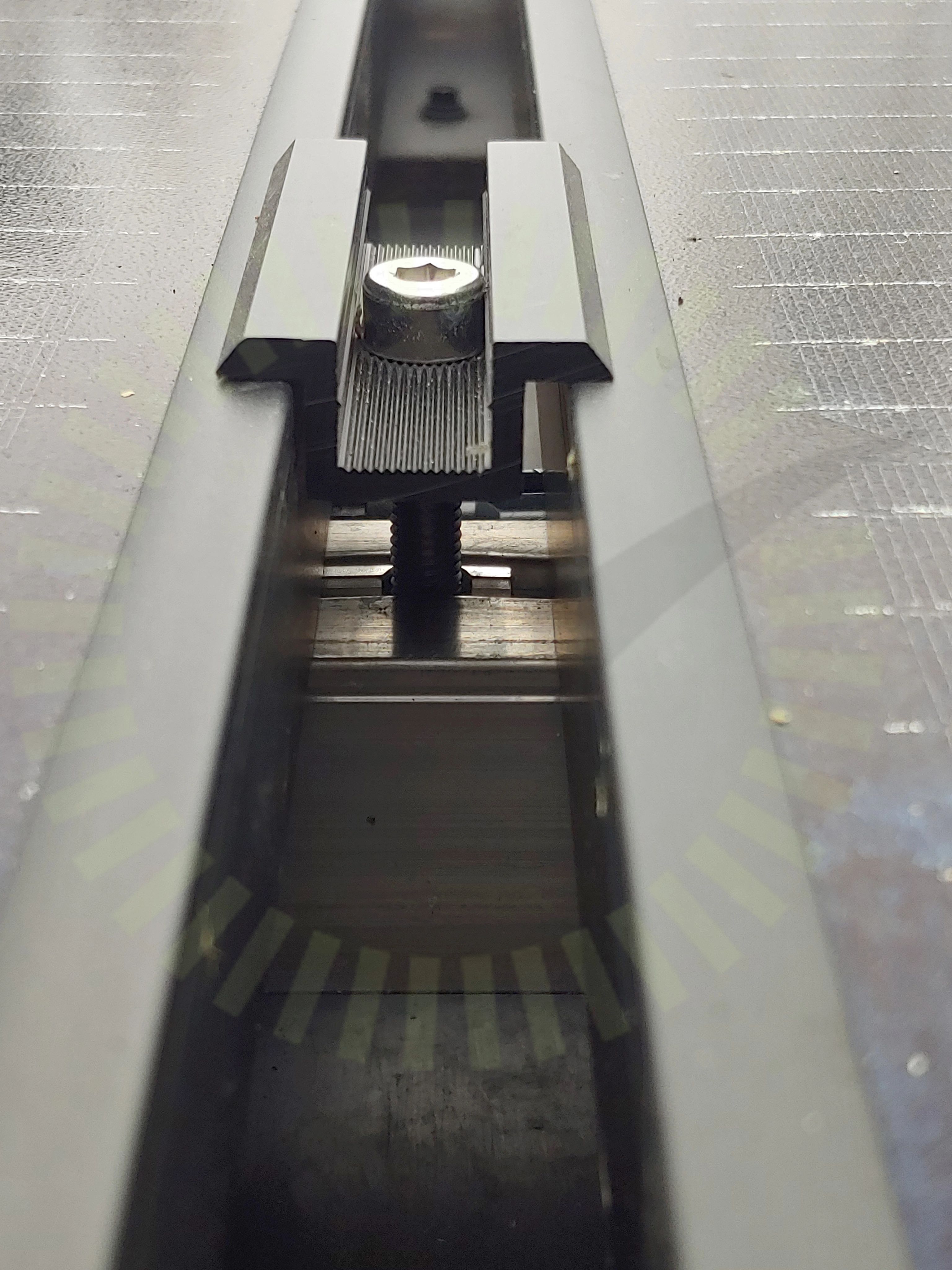

3.3 Solpaneler: Fästenas placering

Inte godkänd

Om fästena inte installeras efter tillverkarens anvisningar får panelen inte den strukturen som är beräknad och riskerar att inte tåla de snö- och vindlaster som finns i ditt område.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/16

Anläggningen: Yttre påverkanLikströmskabel: SkadorLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: UVSkena: InfästningSolpaneler: DräneringshålSolpaneler: Inverkan på ramSolpaneler: Kablar mot baksidaSolpaneler: MellanrumSolpaneler: ReporTakplåt: Tjocklek

Ej tillgängligt vid besiktning

1/16

Skena: Placering

Växelriktare

Godkända kontrollpunkter

13/13

Likströmskabel: DubbelisoleradVäxelriktare: DimensioneringVäxelriktare: Direkt solljusVäxelriktare: InfästningVäxelriktare: InstallationVäxelriktare: InstallationVäxelriktare: InternetVäxelriktare: KabelVäxelriktare: PlaceringVäxelriktare: Rakt monteradVäxelriktare: UtrymmeVäxelriktare: VentilationVäxelriktare: Värmeutveckling
