Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Enermont

Datum

12 oktober 2023

Ort

Hässleholm, Skåne län
Takkrokarnas CC
Avstånd närliggande objekt
Informering av solceller
89% godkända11% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Enermont

Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

4/15
Föremål mot bakstycke

2.1 Föremål mot bakstycke

Inte godkänd

Kontakter ligger i kläm mellan skena och panelens bakstycke.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4
Kontaktdon

2.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Stäubli MA711 ver 10.2022, sid 4/4
Panelkablagets böjradie

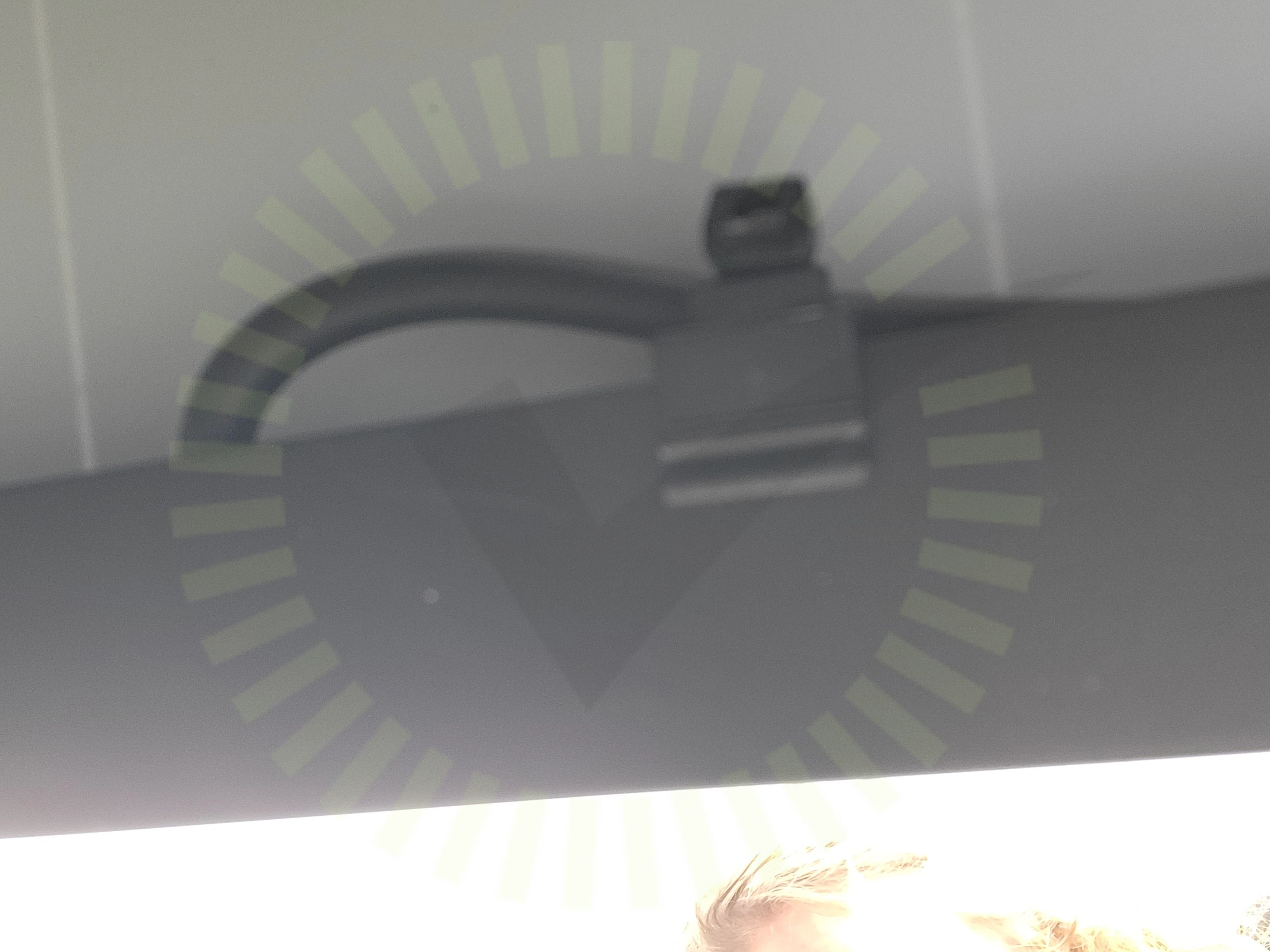

2.3 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

2.4 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

11/15
DräneringshålFästens placeringFörbindelse av kontakterKlämmans överlappningKlämmornas storlekPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/27
Förstärkningsskruv

3.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Skenornas överhäng

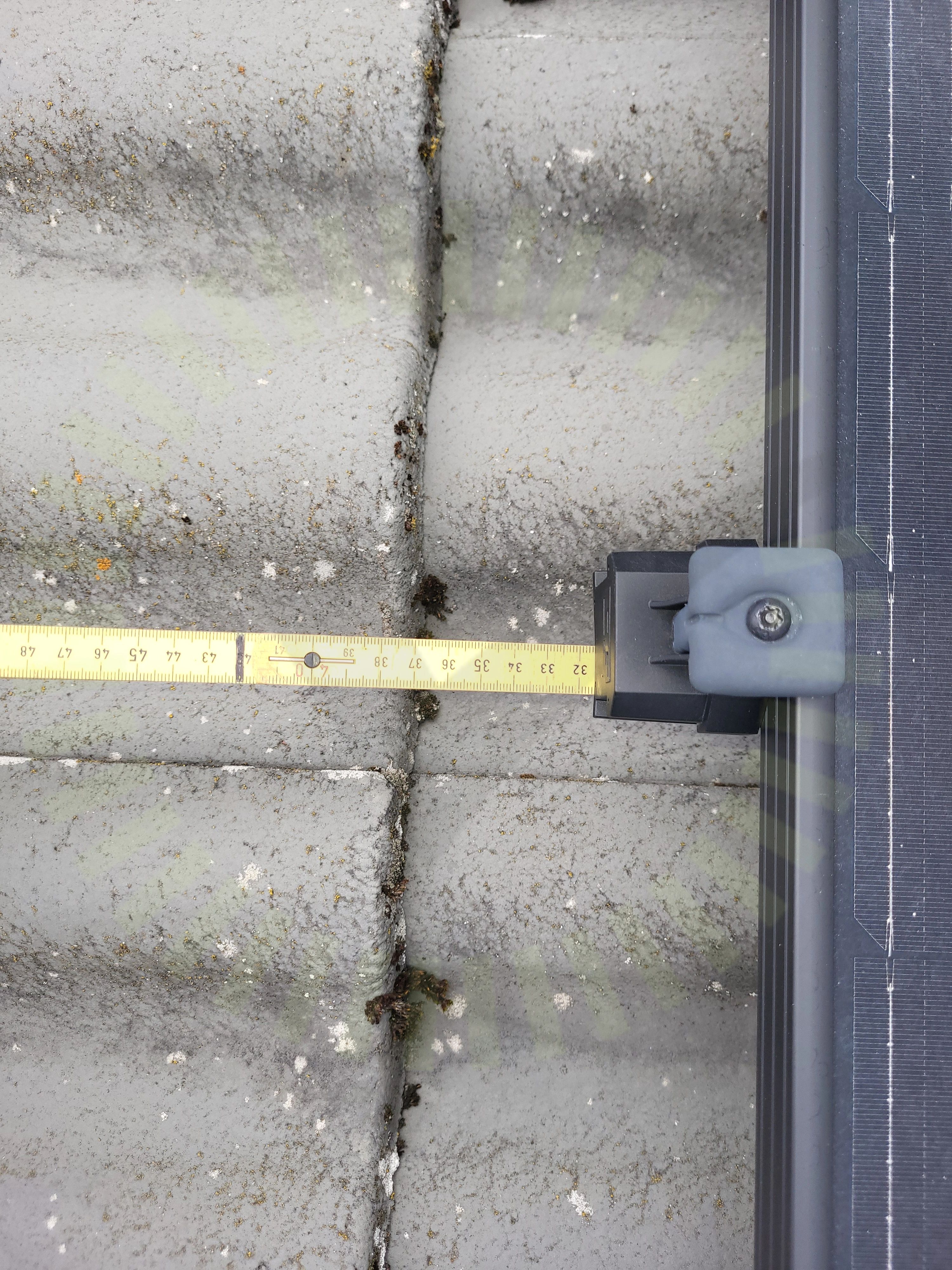

3.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Takgenomföring

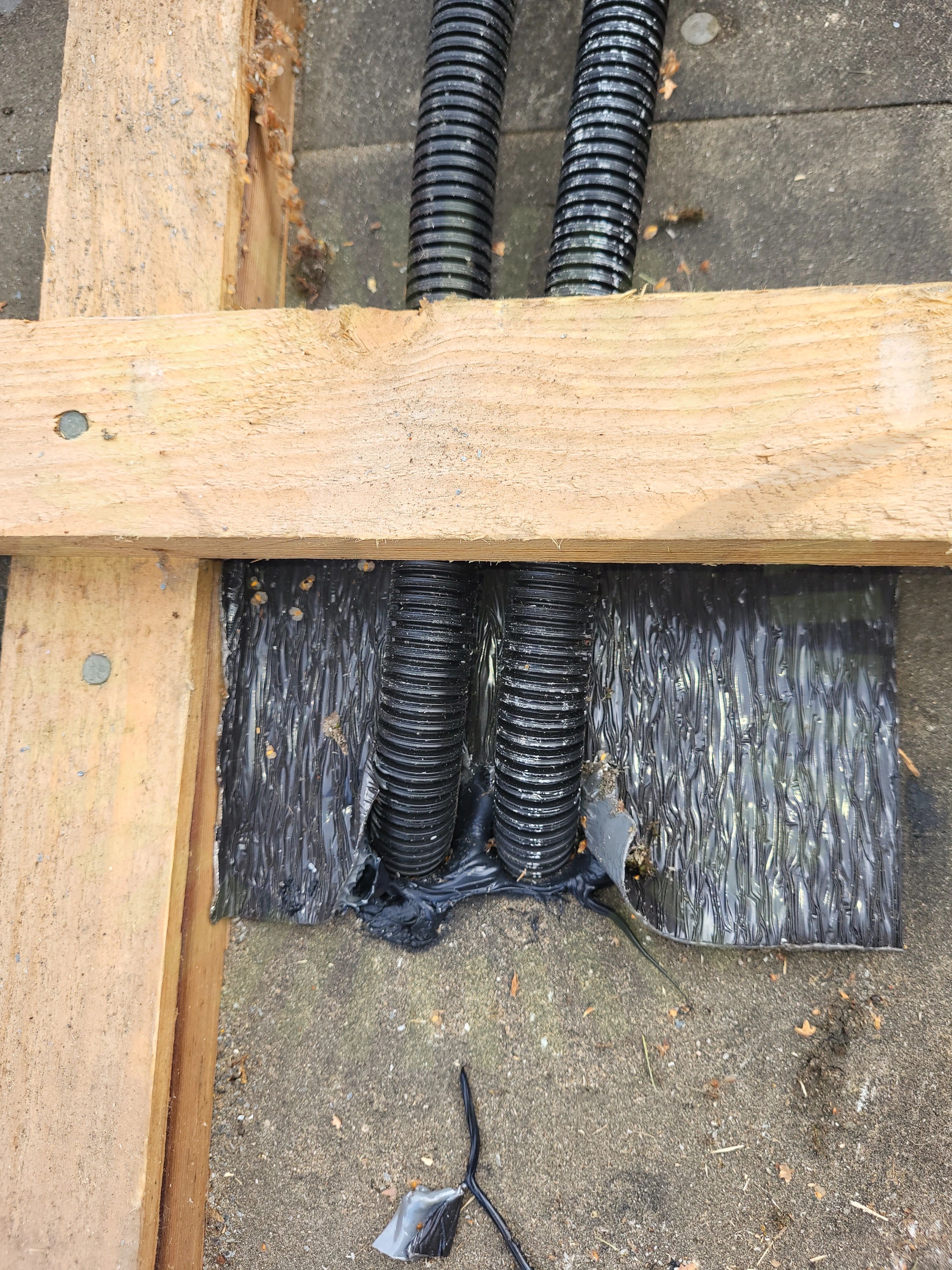

3.3 Takgenomföring

Inte godkänd

Dokumenterade anvisningar som styrker korrekt genomföring saknas.

AMA HUS 21 JSB.62
Takkrokarnas CC

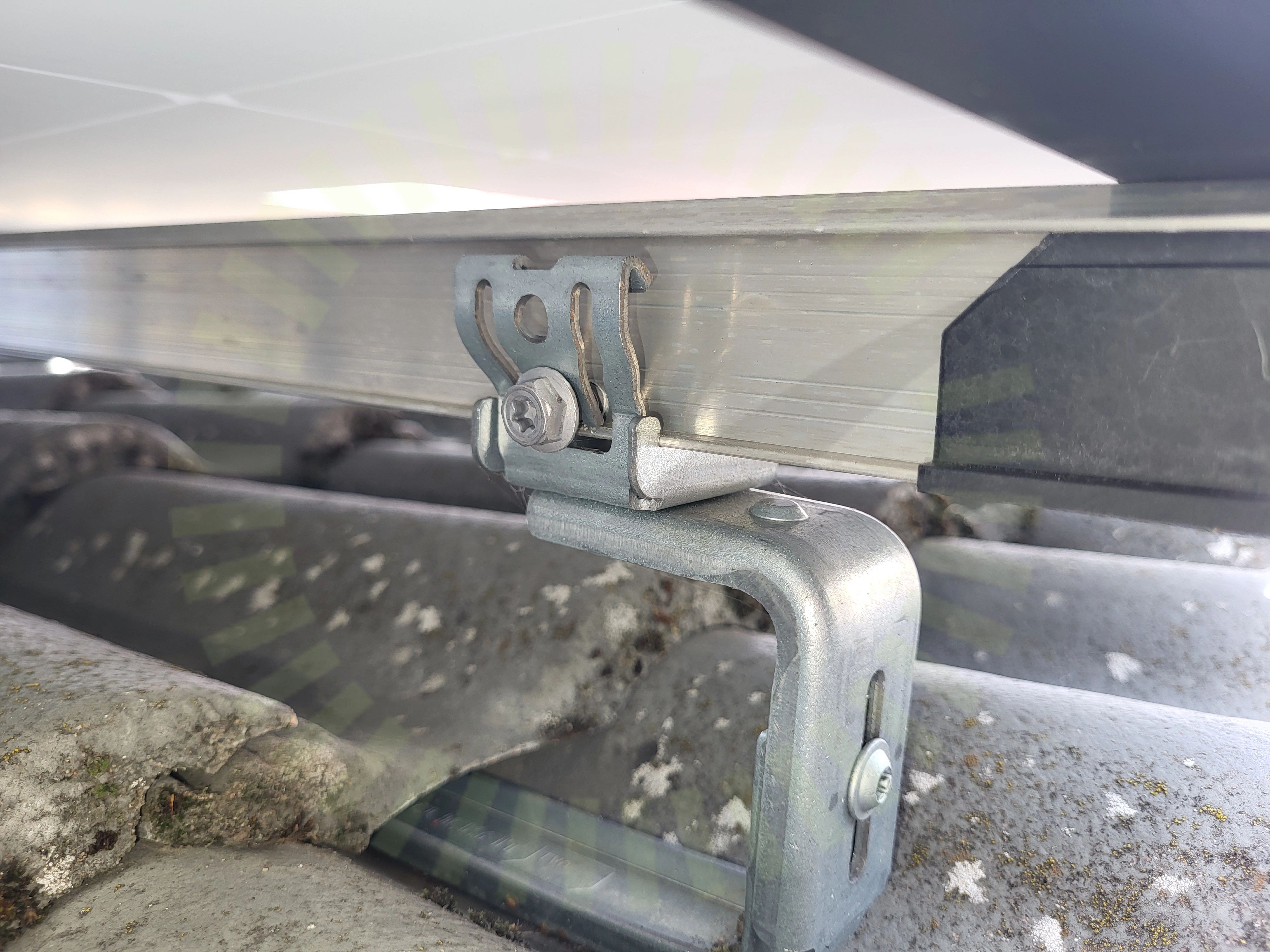

3.4 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

23/27
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Varselmärkning

Anmärkningar

1/5
Informering av solceller

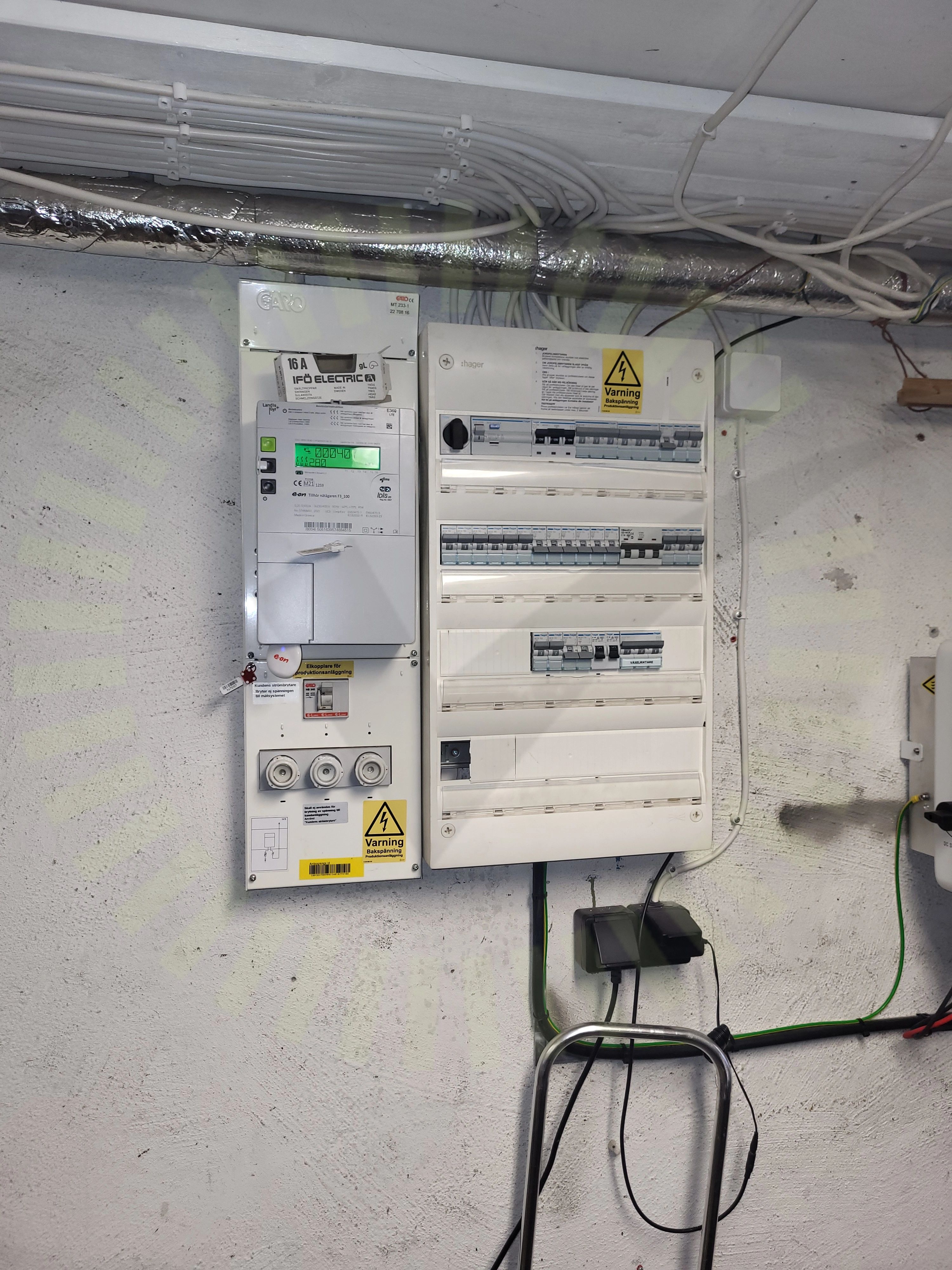

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

4/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/34
Avstånd närliggande objekt

5.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

Godkända kontrollpunkter

33/34
