Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

1KOMMA5°

Datum

27 mars 2023

Ort

Vallentuna, Stockholms län
Klämmornas placering
Föremål mot bakstycke
Kabeluppfästning
91% godkända9% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W
OptimerareSolarEdge: S-Serie
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE12.5K-SE20K
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: Inepro PRO380--S-Mb-Mod
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är utförd med ett annat montagesystem än det som är bifogat i offerten som datablad.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet.

ELSÄK-FS 2022:1 (3 kap. § 6)

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak, ESDEC Lutande Panntak

Anmärkningar

1/28
Kabeluppfästning

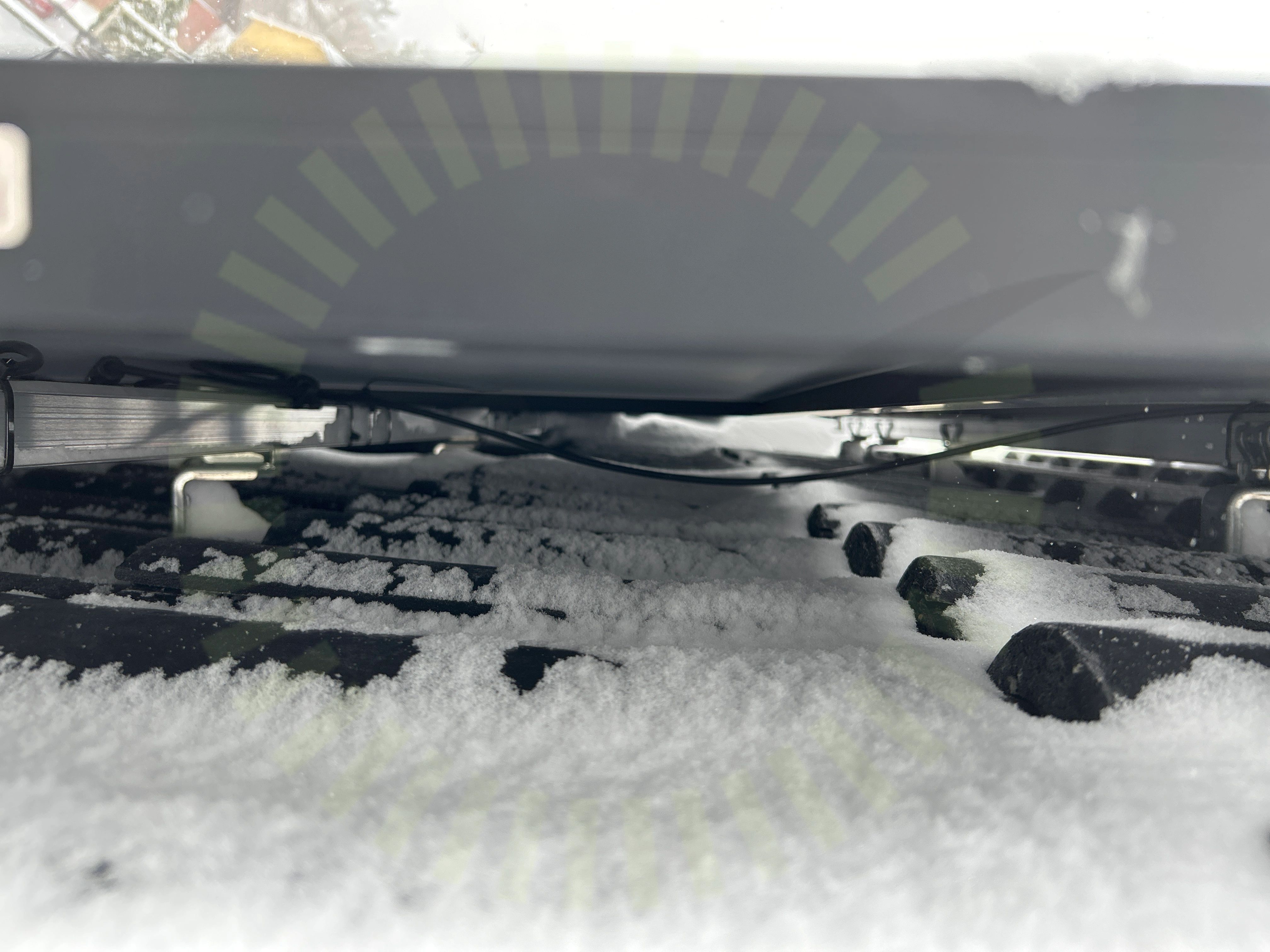

4.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

26/28
Använd skruv för klämmaDräneringshål pekar neråtFrämmande materialKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28
Takgenomföring

Tak, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

3/17
Klämmornas storlek

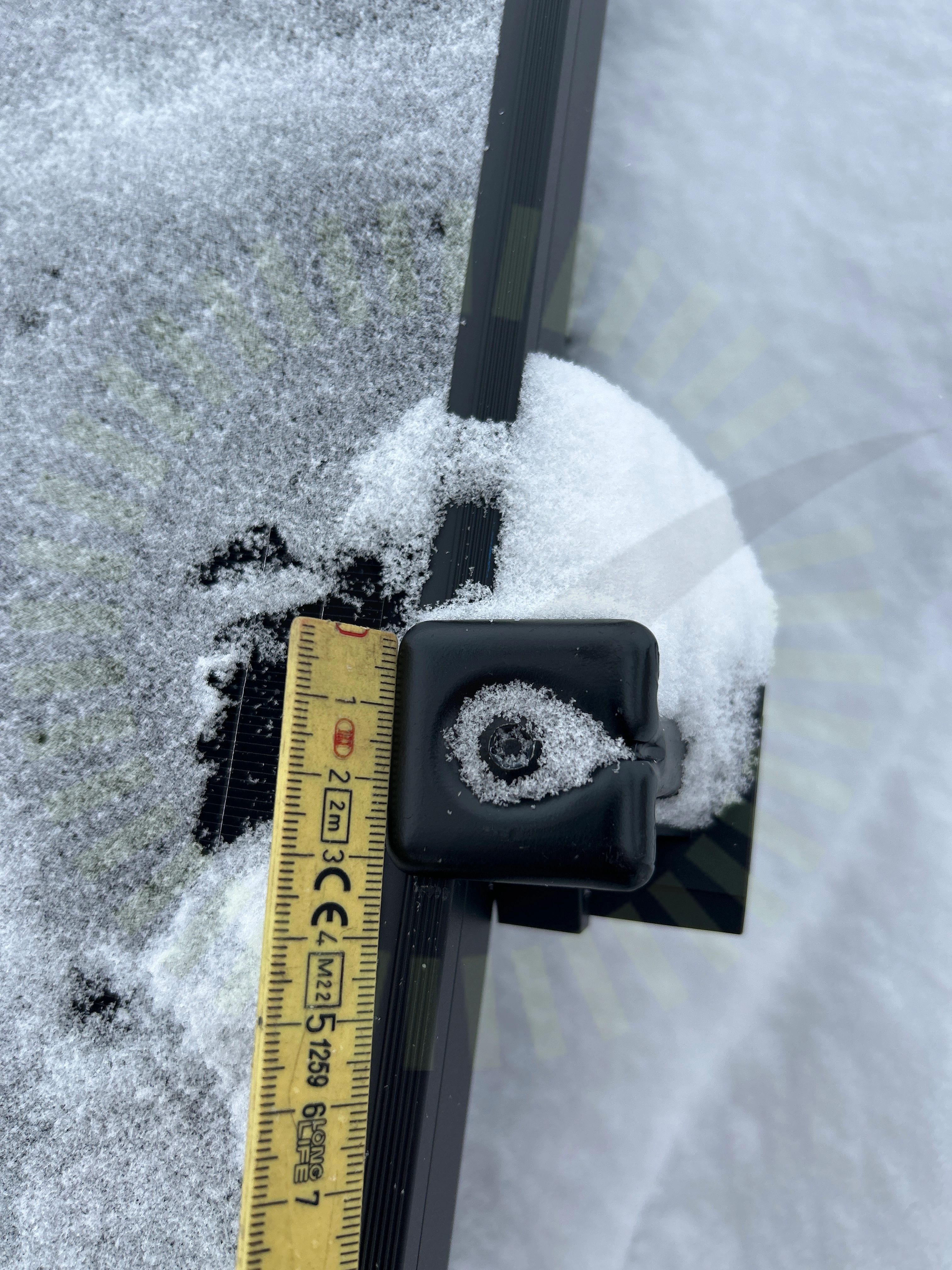

5.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.
Föremål mot bakstycke

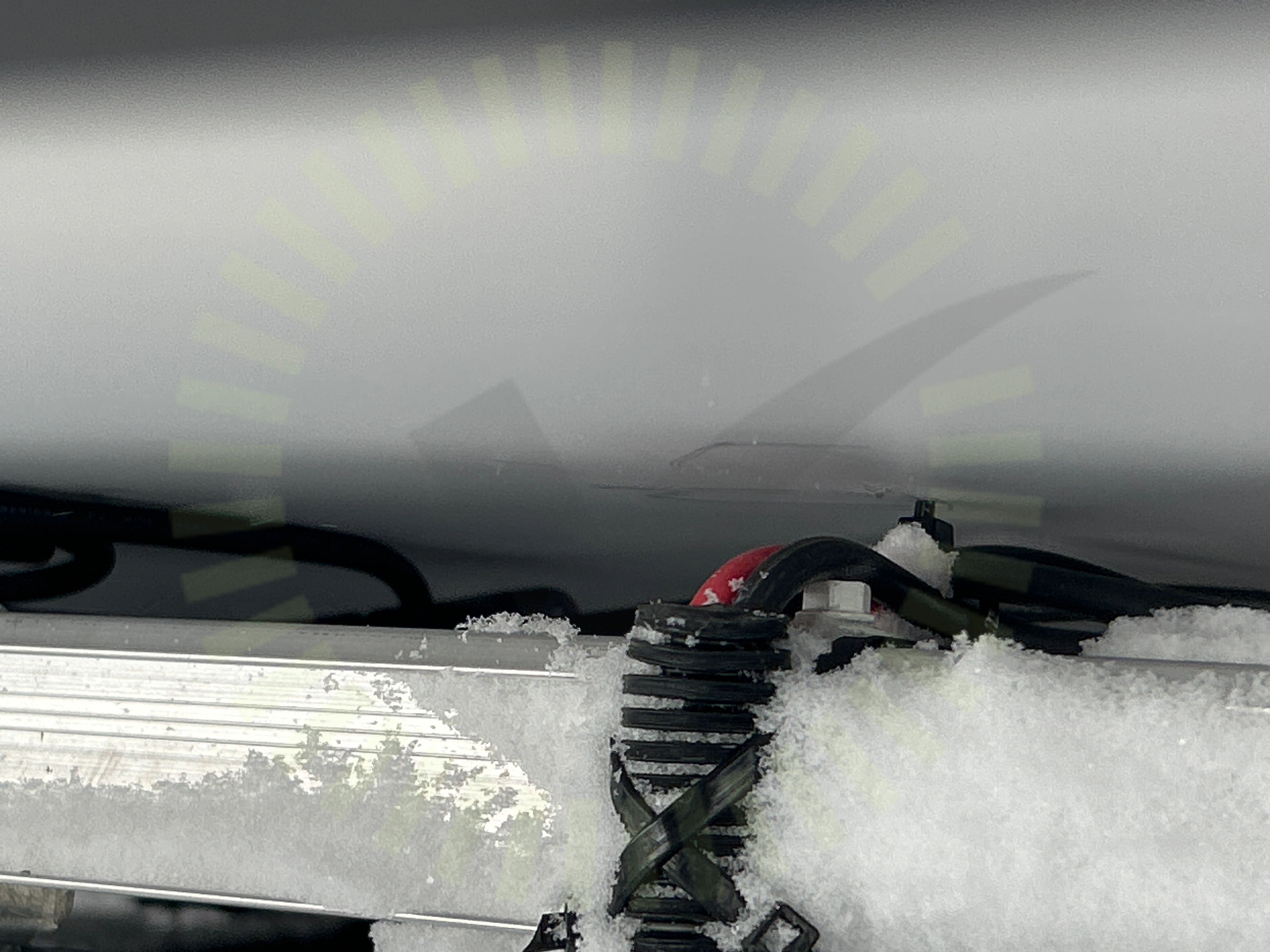

5.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 6.
Klämmornas placering

5.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Bild - Infästning ligger inom 1600/1600 området.

Godkända kontrollpunkter

14/17
Avstånd till havetDräneringshålFörbindelse av kontakterKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak, SolarEdge: S-Serie

Godkända kontrollpunkter

5/5
DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/27

8.1 Enkelisolerade ledare

Inte godkänd

Ledare med enkel isolering synlig i fasadskåp. Ska skyddas efter hela sin längd.

8.2 PEN

Inte godkänd

PEN ledare i kapsling med mätare felaktigt uppmärkt.

Godkända kontrollpunkter

25/27
AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInfästningLedare FastspändaMärkningSäkringsdimensionTätningsinsattsVentilationVinkelVäxelriktarens kontakter
