Besiktningsrapport

9.2

Installation genom

Svea Solar

Datum

13 april 2026

Ort

Nora

Län

Örebro län

Kabeluppfästning

Skenornas infästning

Fasskena

+ 3

94% godkända

6% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9RC.27

Montagesystem

CC90- UNUM Betongpannor

Växelriktare

SVEA SOLAR: Power Shifter 6-10kW

Batteri

SVEA SOLAR: Power Saver 5-15kW

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Tillbehör

CHINT: DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (4)Batteri (15)Smartmätare (5)Säkerhetsbrytare AC (7)Tak 1: CC90- UNUM Betongpannor (25)Tak 1: Trina: TSM-NEG9RC.27 (14)Undercentral (7)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

1/4

1.1 Strömavbrott

Kundkommentar

Kunden har haft ett femtiotal strömavbrott sedan installationen av solcellsanläggningen. Kundens produktion/förbrukning skiljer sig mellan nätägarens uppgifter och appen. Kundens elräkningar har blivit dyrare efter installationen av solcellerna, samt utlovad ersättning för stödtjänster har inte erhållits. Kunden fick inte genomgång av anläggningen efter installationen samt fick inte tillgång till dokumentationen för anläggningen förrän efter 1,5 år (vid besiktningstillfället).

Godkända kontrollpunkter

3/4

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

1/15

2.1 Skador

Inte godkänd

Batteriet har en mindre buckla på styrmodulen.

Godkända kontrollpunkter

14/15

Avstånd till havet

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Närliggande objekt

Placering av batteri

Rakt stående

Signalkabel batteri

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: CC90- UNUM Betongpannor

Anmärkningar

2/25

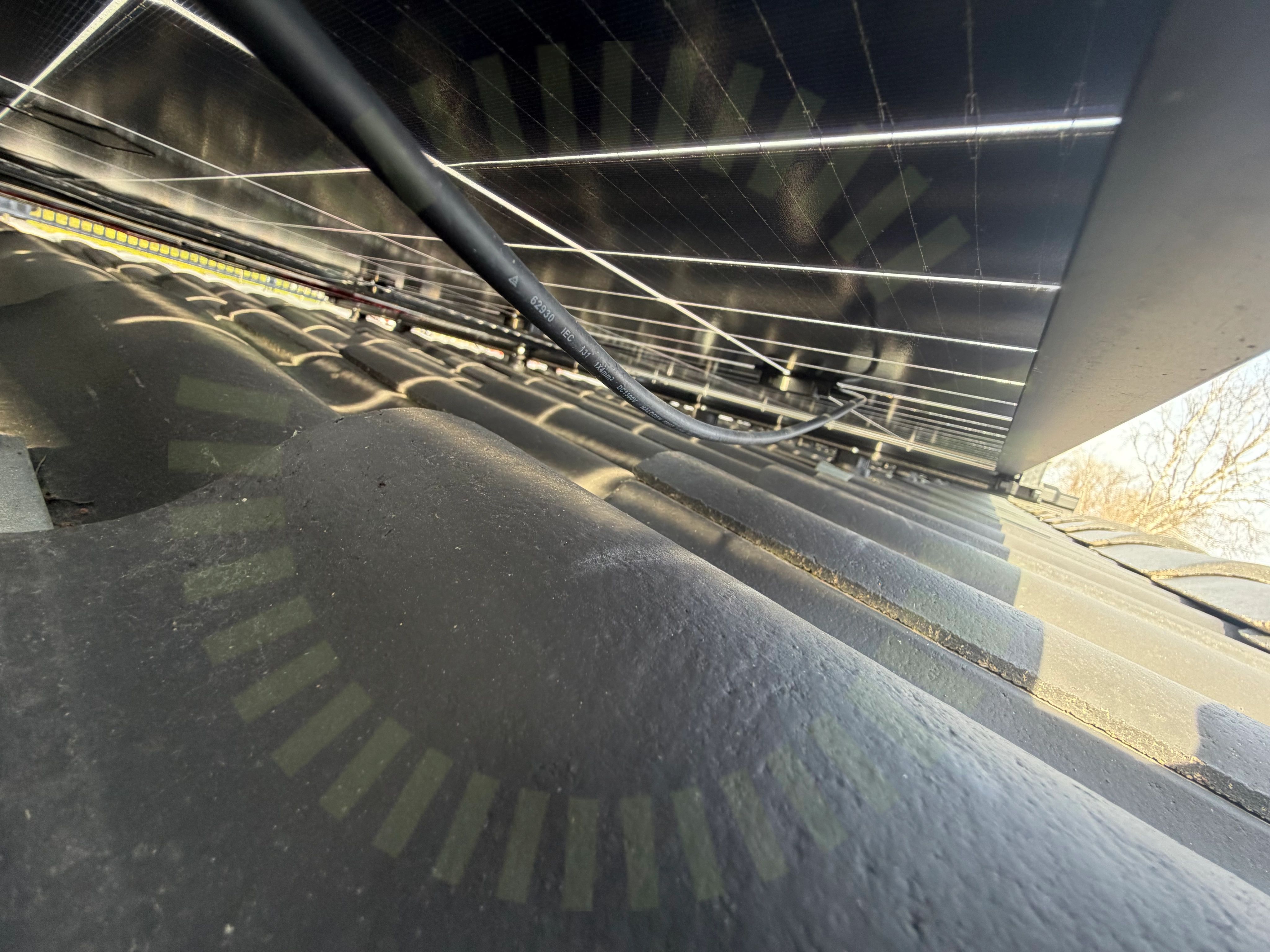

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd på flertalet ställen.

SS 436 40 00 (712.522.101)

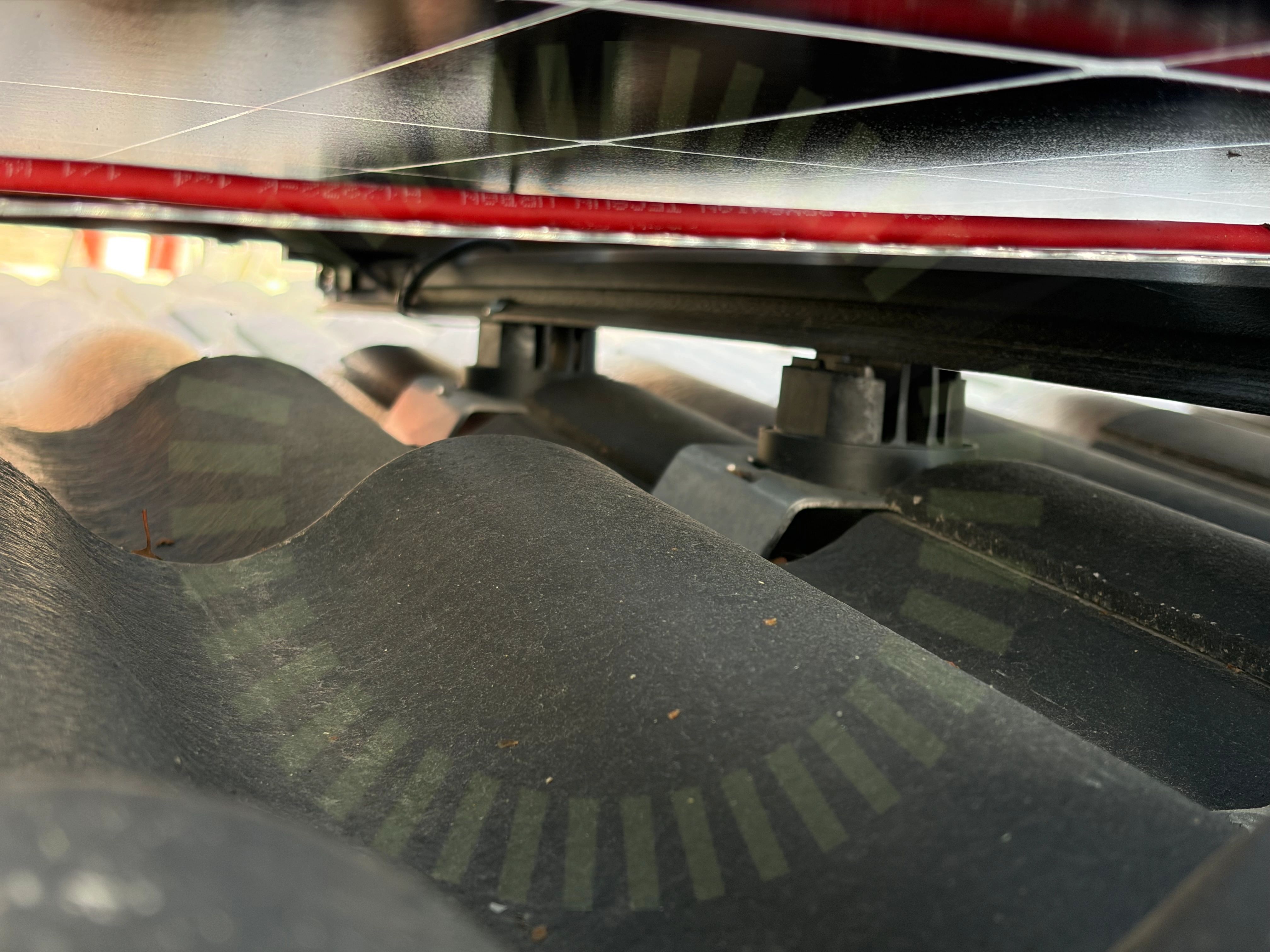

5.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Förekommer på minst två ställen.

2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 3

Godkända kontrollpunkter

23/25

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans infästning i skena

Klämmans placering i skena

Läktinfästning

Mittklämmor

Skada på klämmor

Skador

Skenans utstick för klämma

Skenornas infästning skruvade

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Takkrokarnas CC skenstart

Takkrokstyper

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1: Trina: TSM-NEG9RC.27

Anmärkningar

3/14

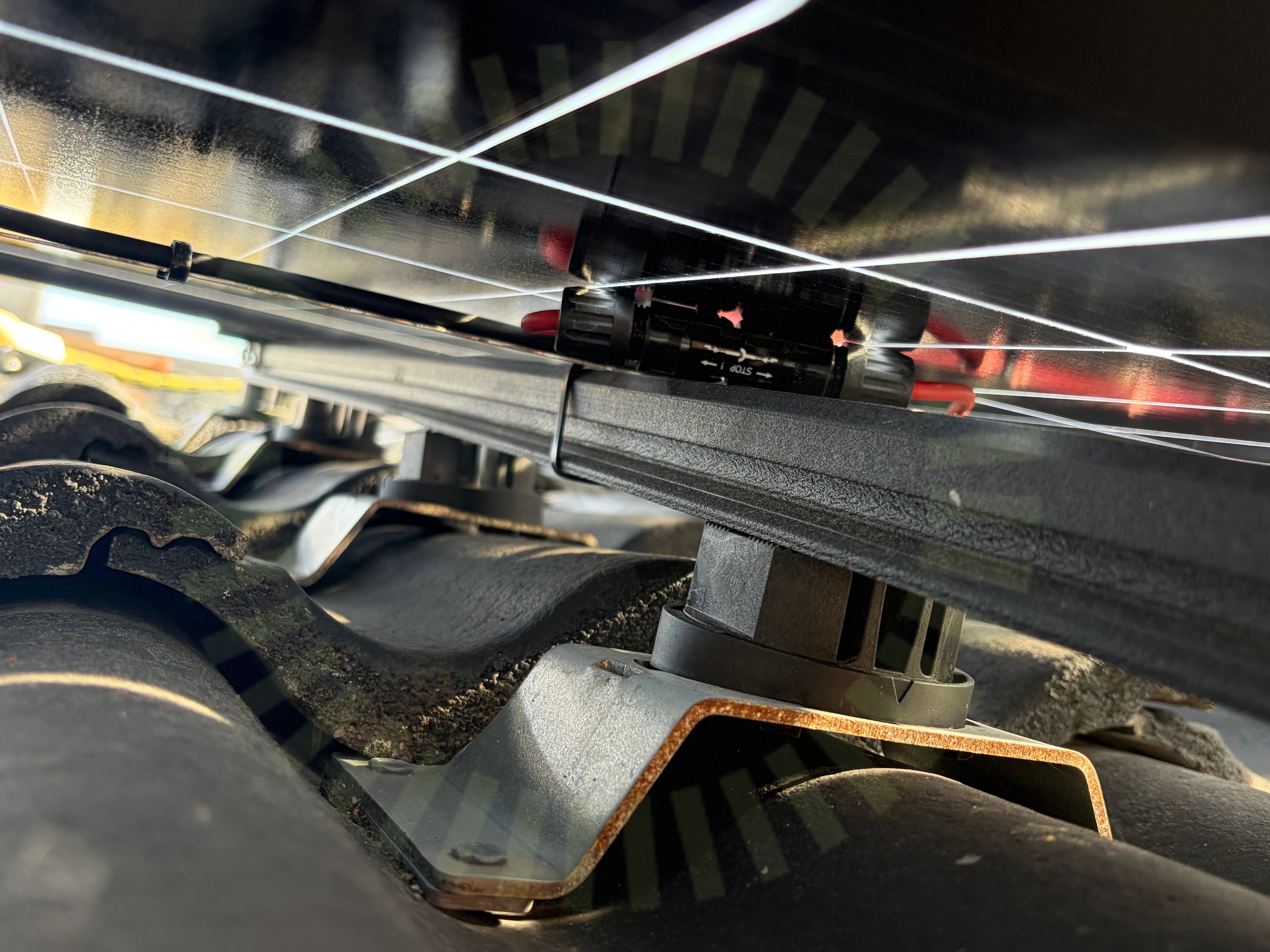

6.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida. Förekommer på flertalet ställen.

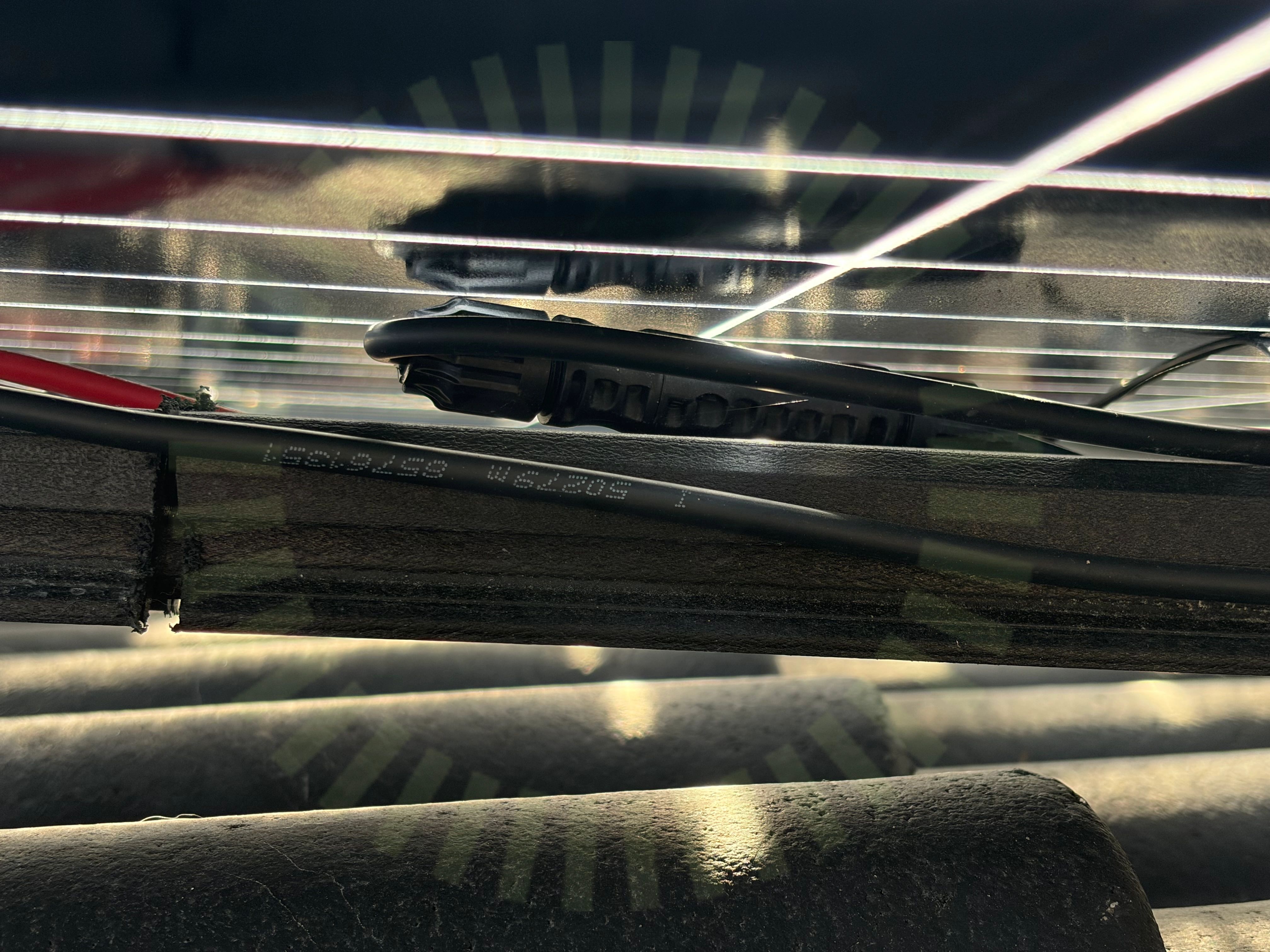

6.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

User Manual UM-M-0002/Ver. J Nov 2023, Sida 28

6.3 Kopplingslåda böjradie

Inte godkänd

Brist på kabeluppfästning utsätter kopplingslådan för stress.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/14

Dräneringshål

Förbindelse av kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Anmärkningar

1/7

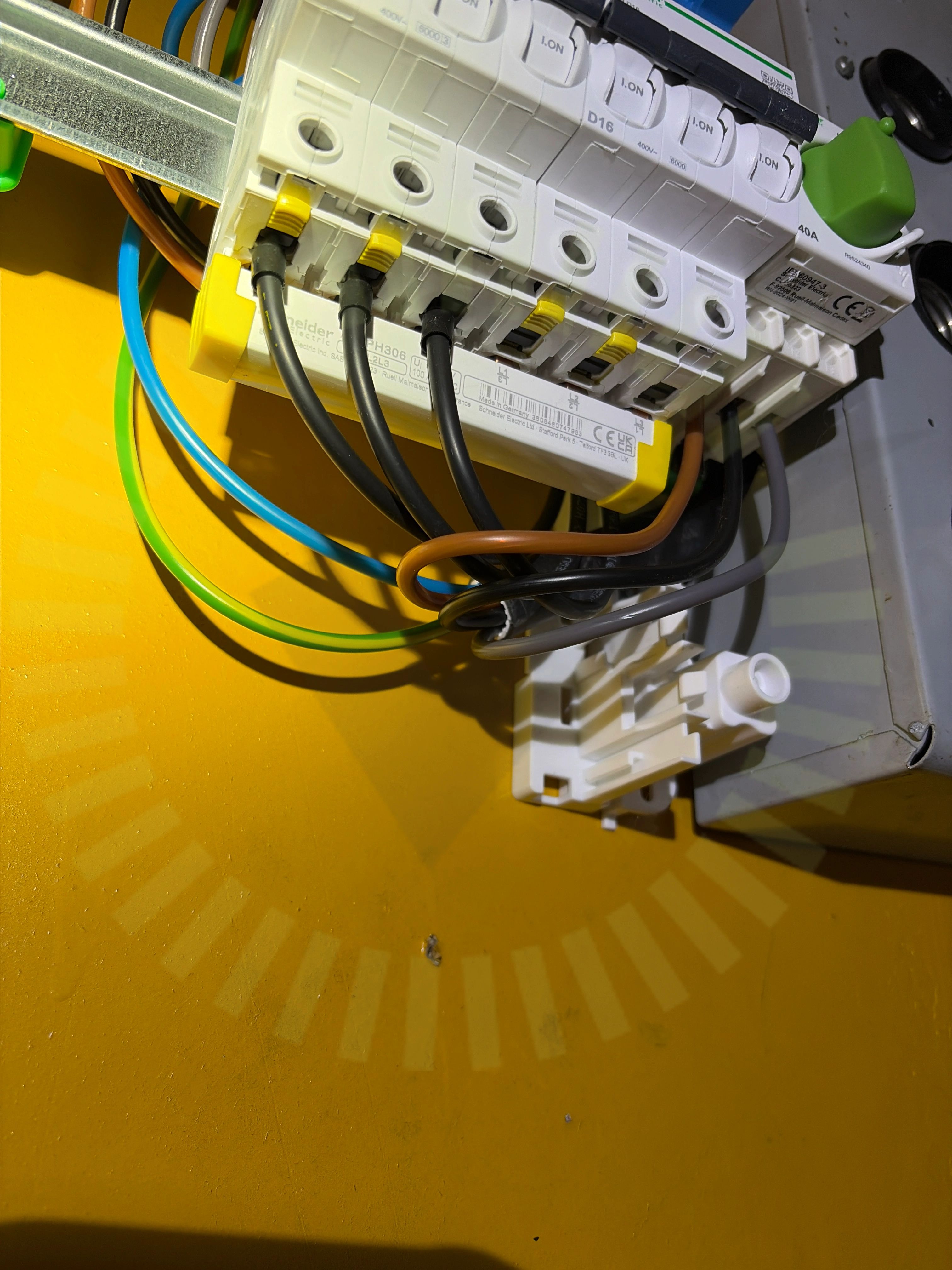

7.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

Godkända kontrollpunkter

6/7

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

35/35

AC anslutning växelriktare

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Ventilation

Väderbeständigt material

Växelriktarens IP klassning
