Besiktningsrapport

8.8

Installation genom

Solxperten Stockholm

Datum

12 september 2025

Ort

Älvsjö, Stockholms län

Stress på kontakter

Fastsäkring av produkt

Klämmornas överlappning

+ 5

91% godkända

9% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

Nordmount: Plåttak

Batteri

SigeEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Installerad av Solxperten Stockholm som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (5)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1: DMEGC: DM(XXX)M10RT-B60HBB (19)Tak 1: Nordmount: Plåttak (19)Undercentral (5)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

3/19

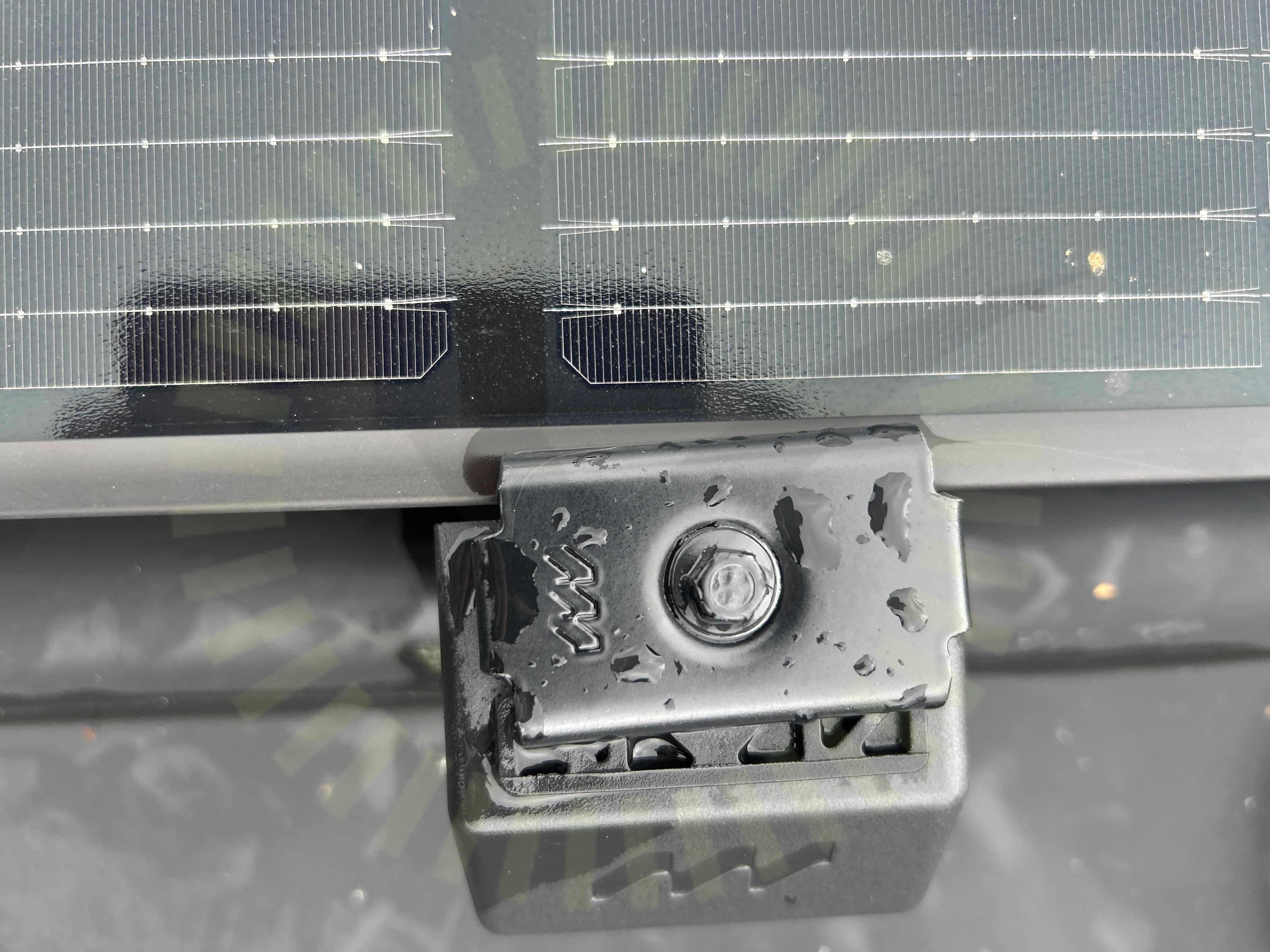

5.1 Klämmornas överlappning

Inte godkänd

Ändklämma monterad snett mot panelram, överlappningen blir undermålig.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 12

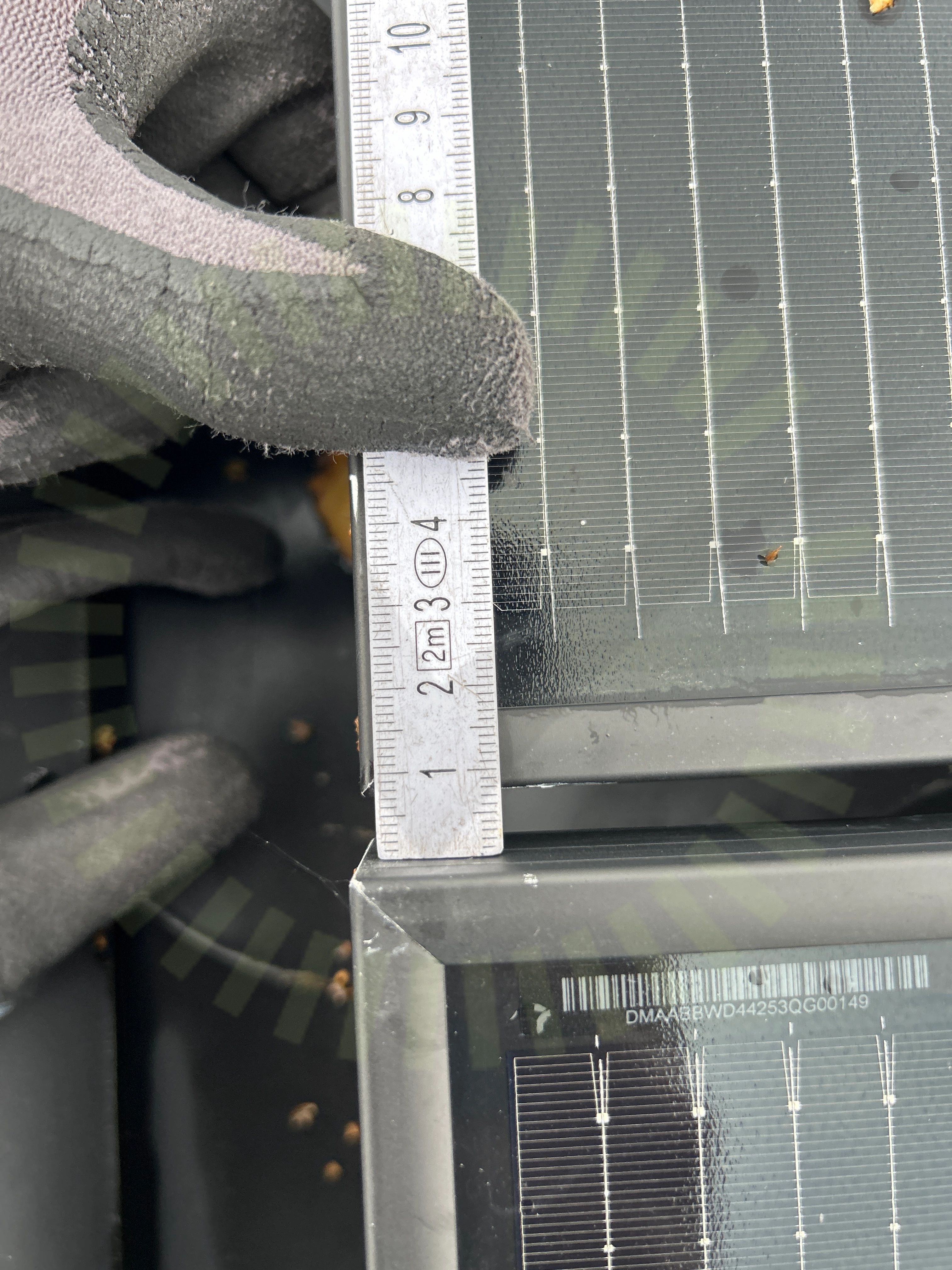

5.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 8

5.3 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

16/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas storlek

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Tak 1: Nordmount: Plåttak

Anmärkningar

4/19

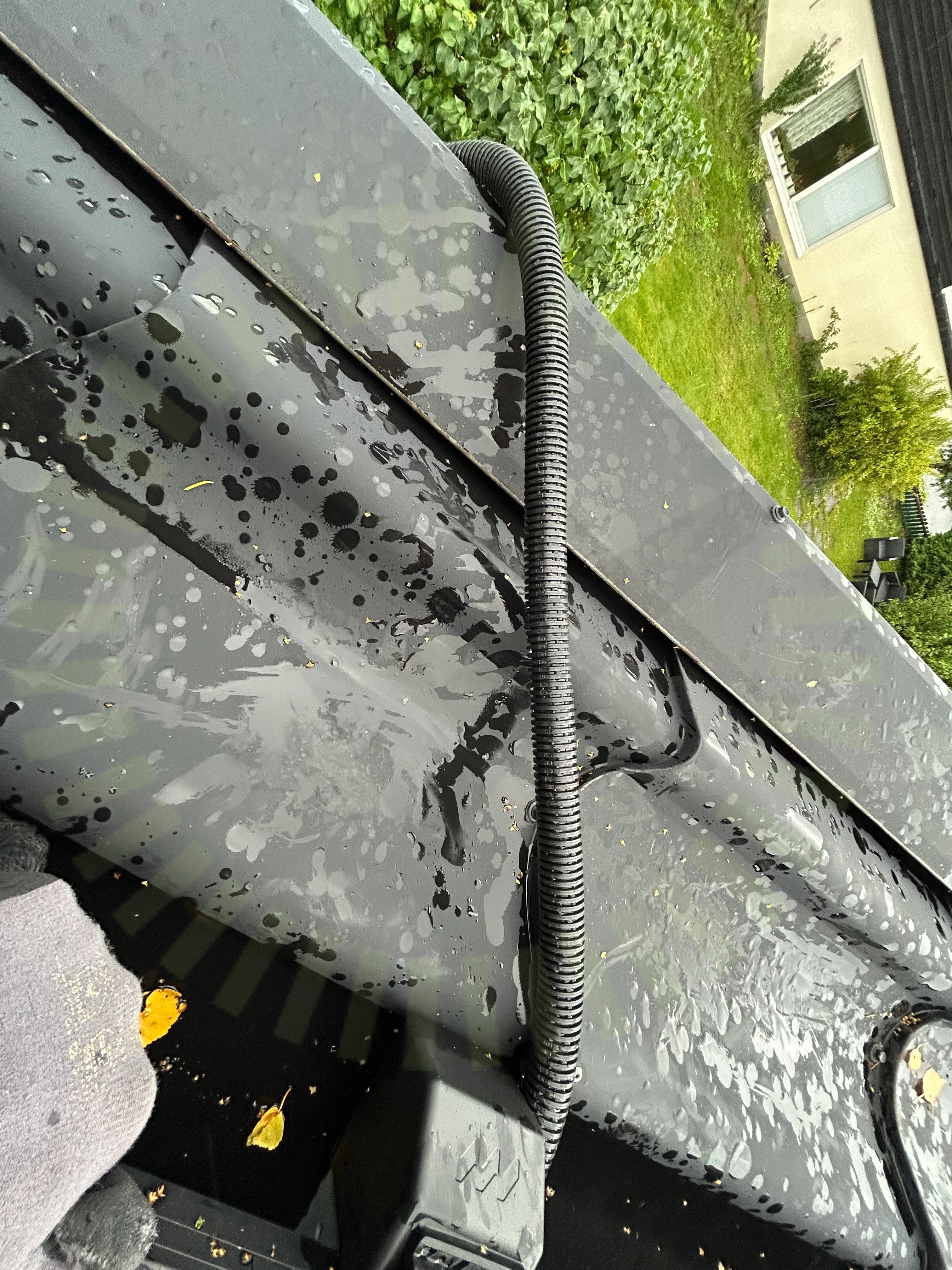

6.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning är inte uppfäst med tillräckligt stöd. Ligger utsatt för exempelvis snöras.

SS 436 40 00 (712.522.101)

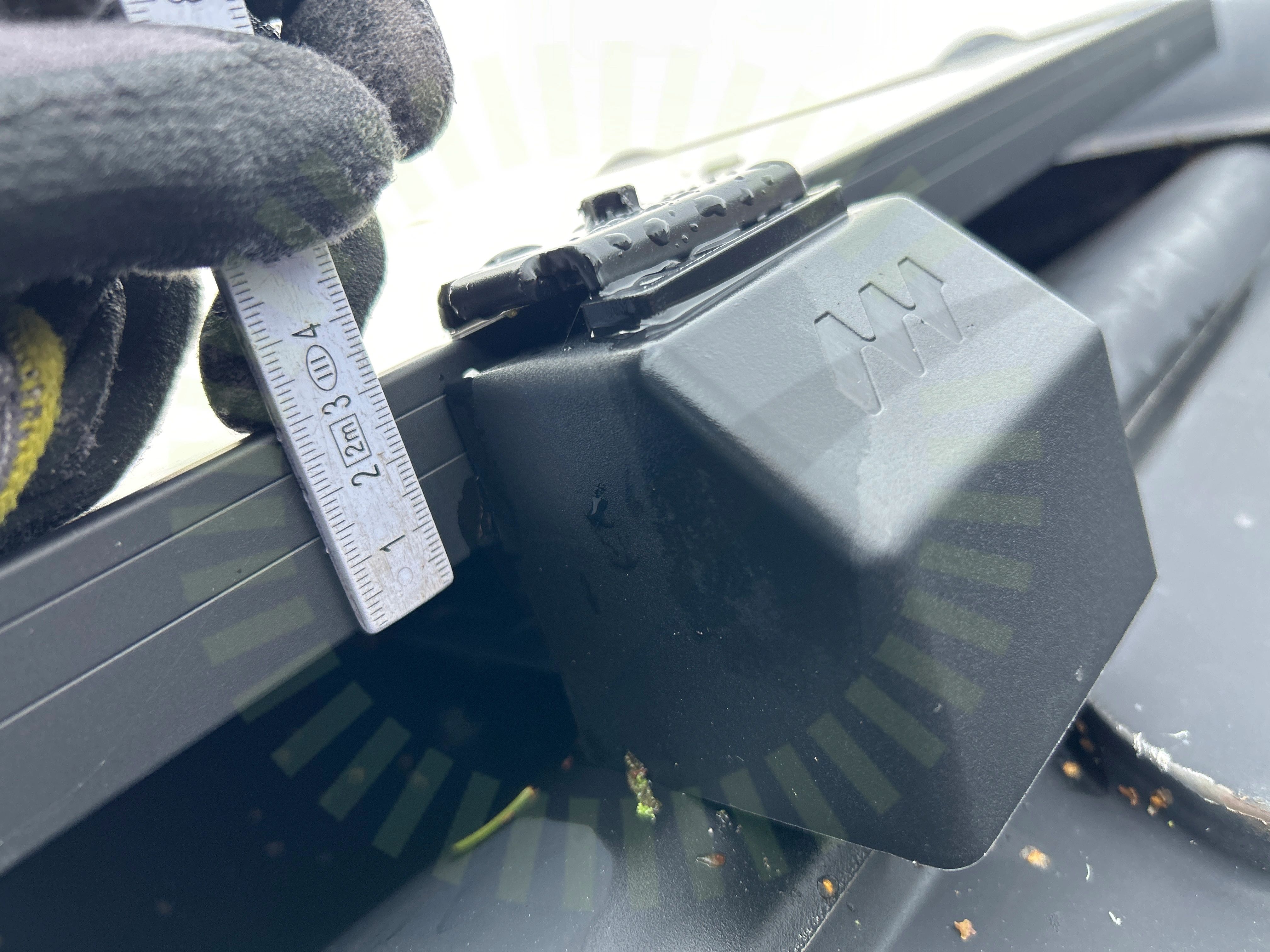

6.2 Ändkåpa

Inte godkänd

Plastbiten på ändkåpan ska brytas av när panelramen är 30 mm bred.

6.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatad taklutning i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

6.4 Ändklämmor

Inte godkänd

Ändklämma ligger inte korrekt mot panelram.

Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 3

Godkända kontrollpunkter

15/19

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Krav på tak

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Säkerhetsavstånd

Väderbeständigt material

Undercentral

Godkända kontrollpunkter

5/5

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/36

9.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

9.2 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

9.3 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas enligt tillverkarens anvisningar.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

Godkända kontrollpunkter

32/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Genomföringar
