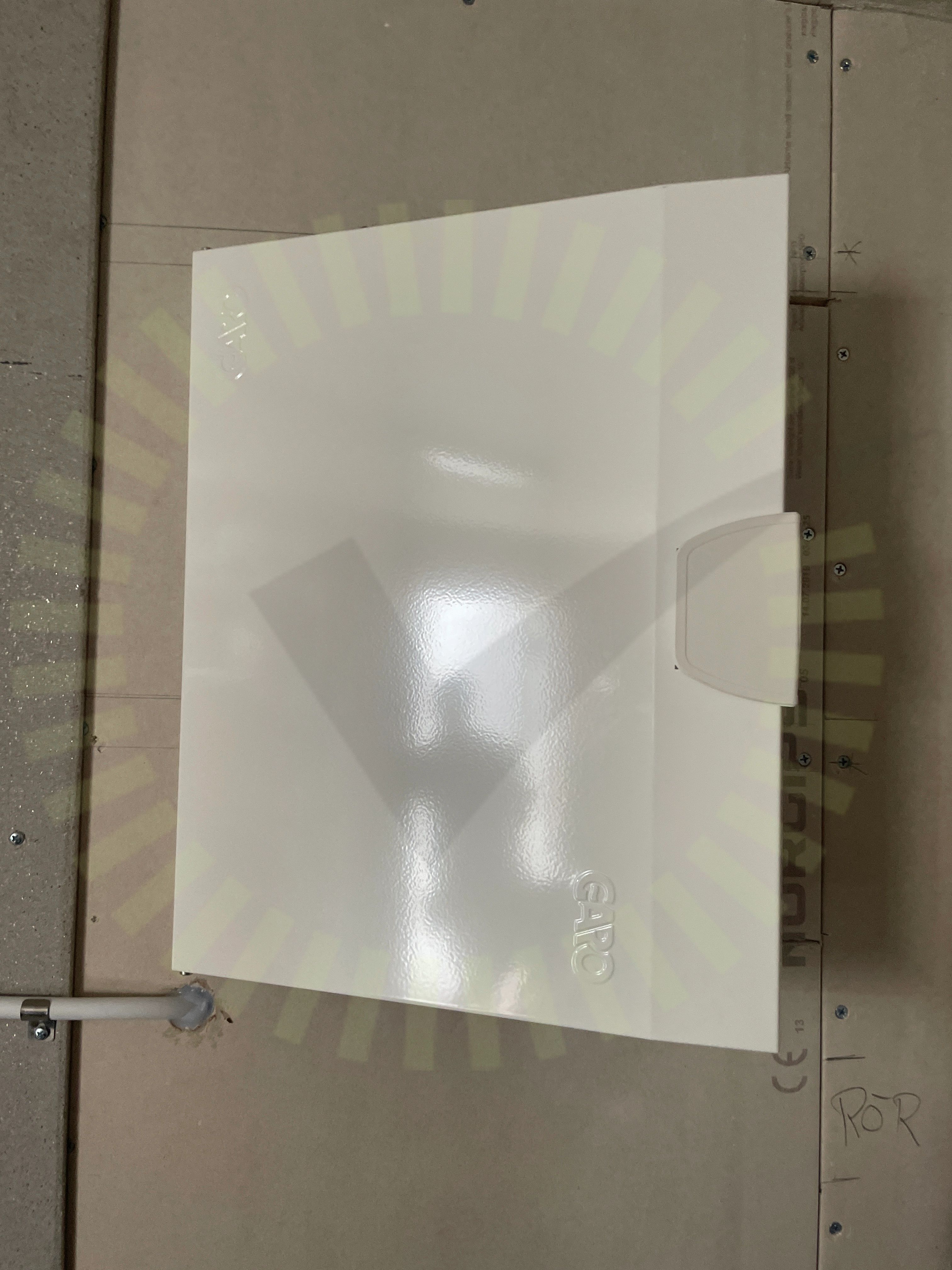

3.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Besiktningsrapport
9.1
Installation genom
Skånska Energilösningar
Datum
28 maj 2024
Ort
Södra Sandby, Skåne län
94% godkända6% ej godkända
Om installationen
PanelerJa Solar: JAM54D41/LB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGoodWe: GW5-10KN-ET
TillbehörGoodWe: GM series
TillbehörSäkerhetsbrytare AC
Installerad av Skånska Energilösningar som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
GoodWe: GM series
Godkända kontrollpunkter
4/4CT KlämmorKommunikationskabelPlacering av klämmorSmartmätare matning
GoodWe: GW5-10KN-ET
Anmärkningar
2/41

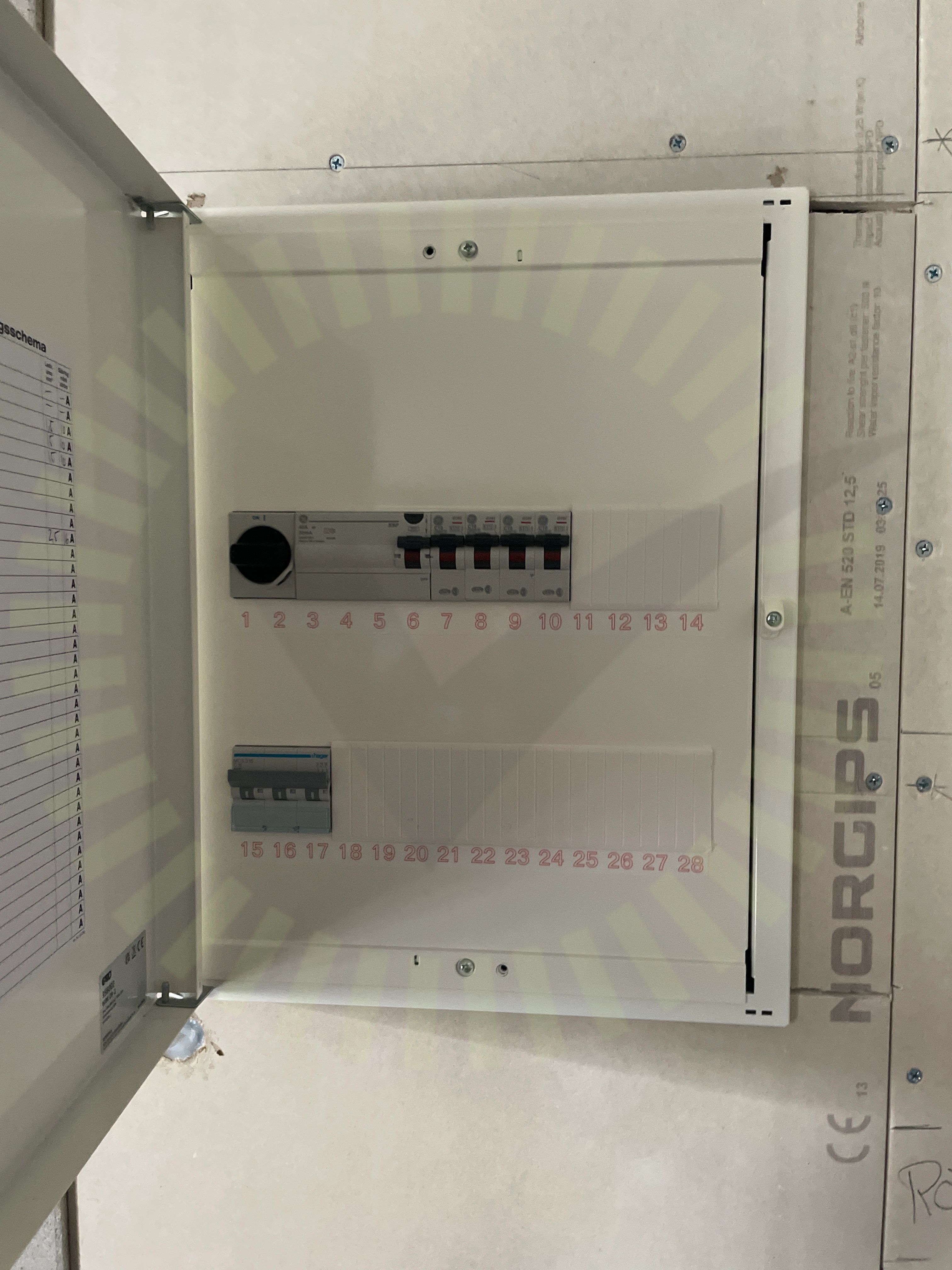

3.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
39/41AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ja Solar: JAM54D41/LB
Anmärkningar
2/15

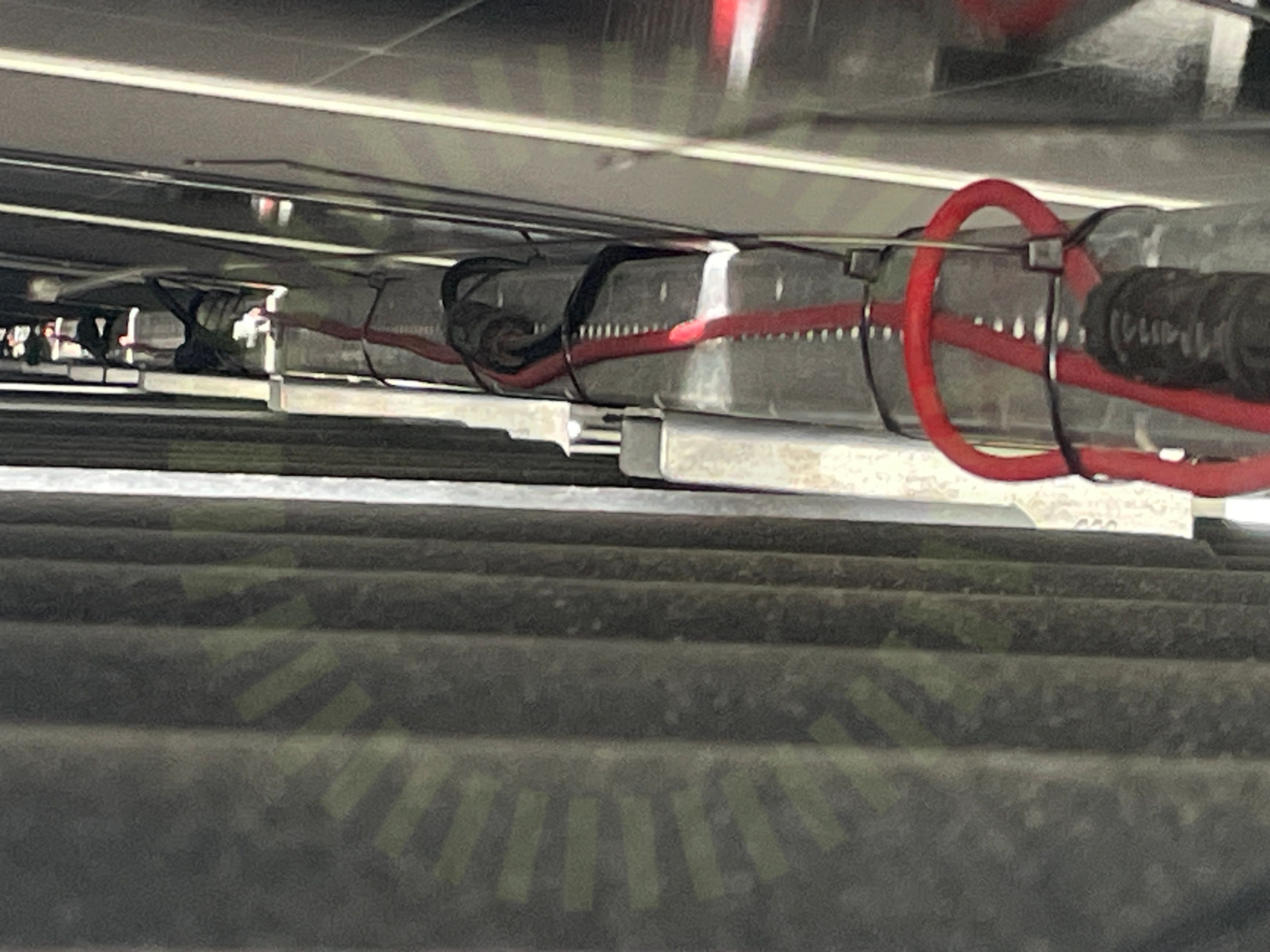

4.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

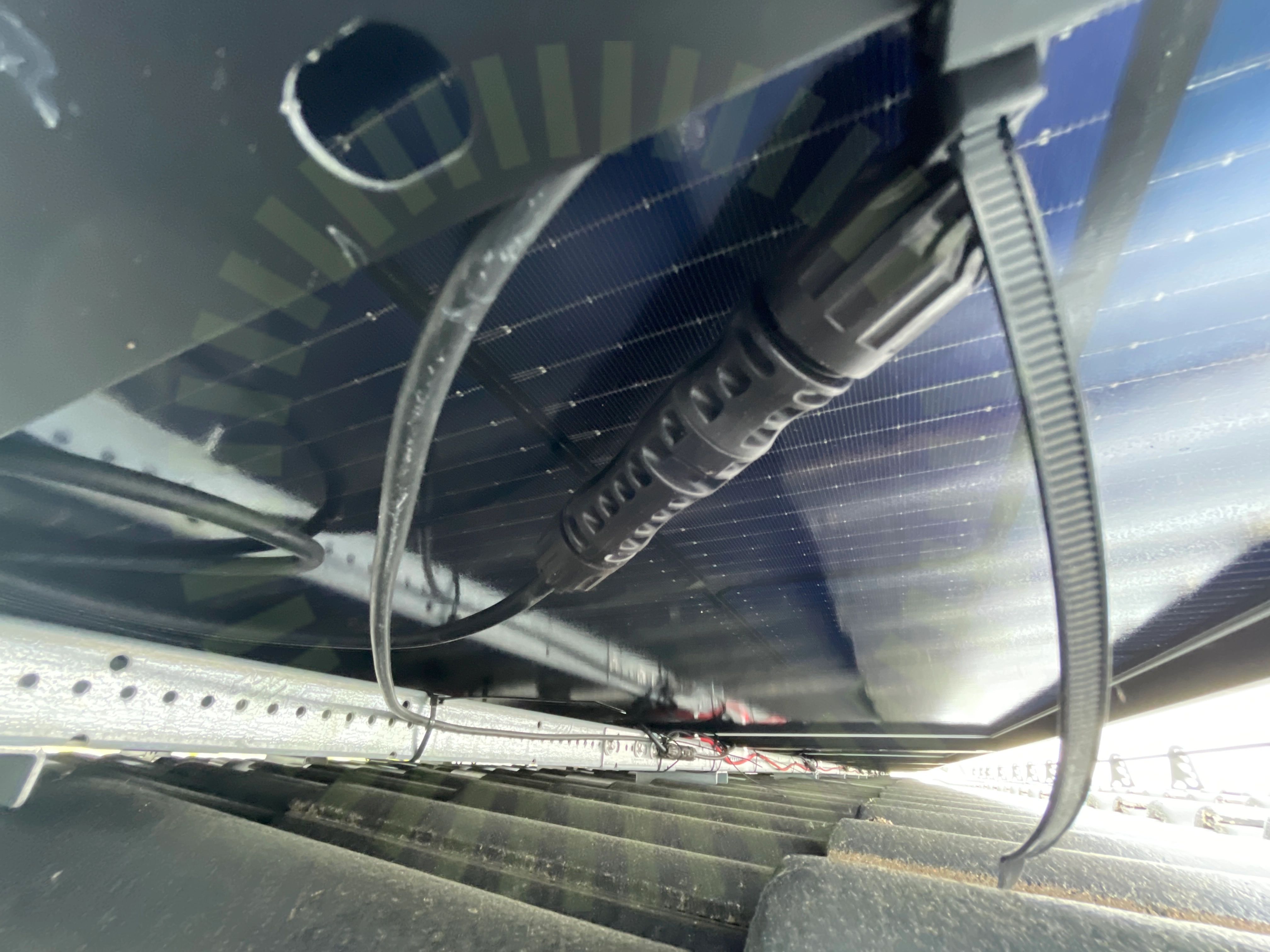

4.2 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
13/15Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Nordmount Panntak: Bärläkt
Anmärkningar
2/24

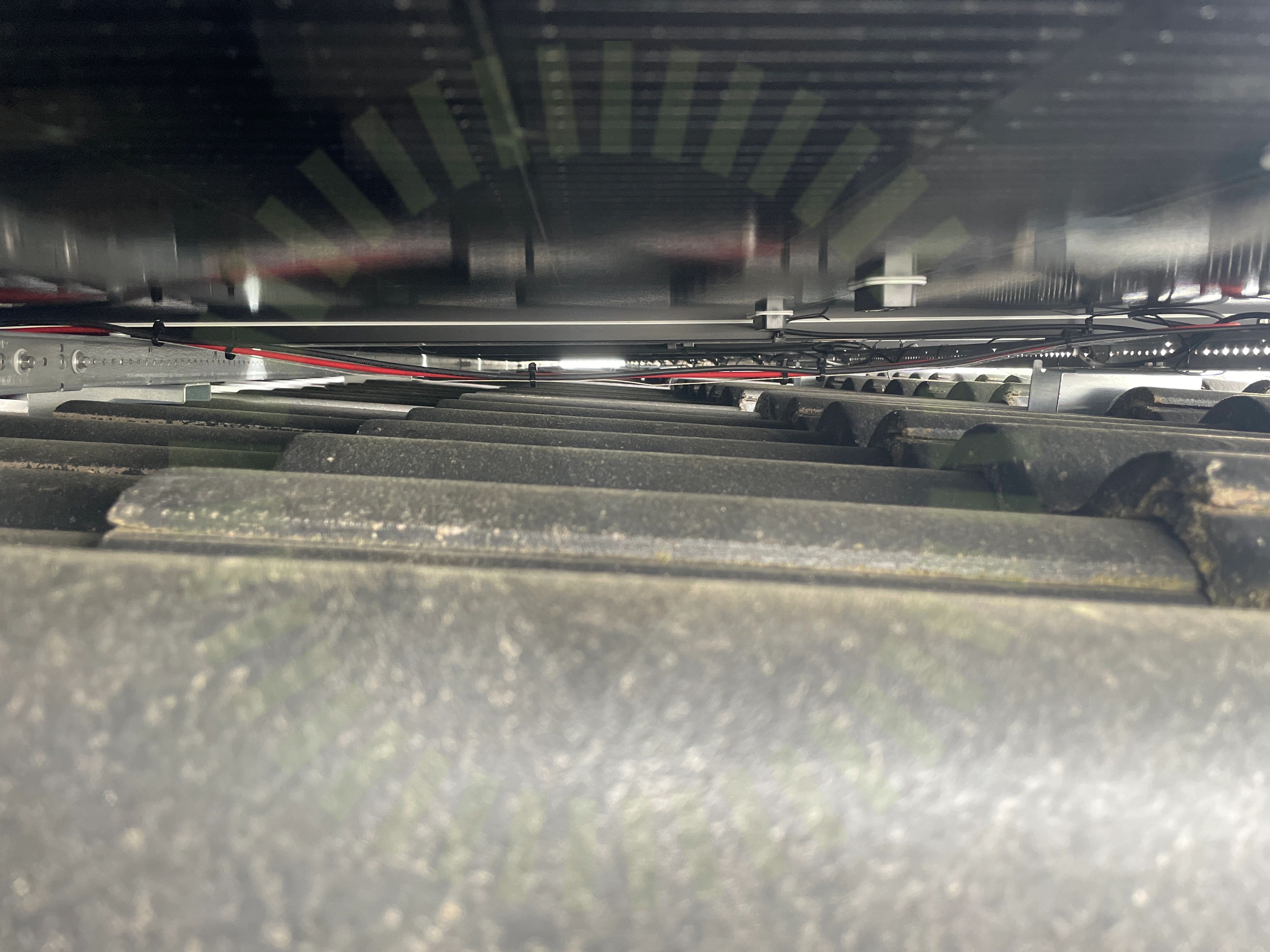

5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
5.2 Skenskarvar
Inte godkändFör få plåtskruv har använts till skenskarv samt inte fäst korrekt.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5
Godkända kontrollpunkter
22/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
