Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

Installation genom

Svea Solar

Datum

25 augusti 2023

Ort

Ingarö , Stockholms län
Panelkablagets böjradie
Kontaktdon
Avstånd närliggande objekt
83% godkända17% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Anmärkningar

4/7
Böjradie

2.1 Böjradie

Inte godkänd

Säkerhetsbrytarens kabel är inte lämpligt installerad. Skarp böj på kabel som kommer ur säkerhetsbrytare.

SS 436 40 00 (522.8.3)
Förskruvningar

2.2 Förskruvningar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

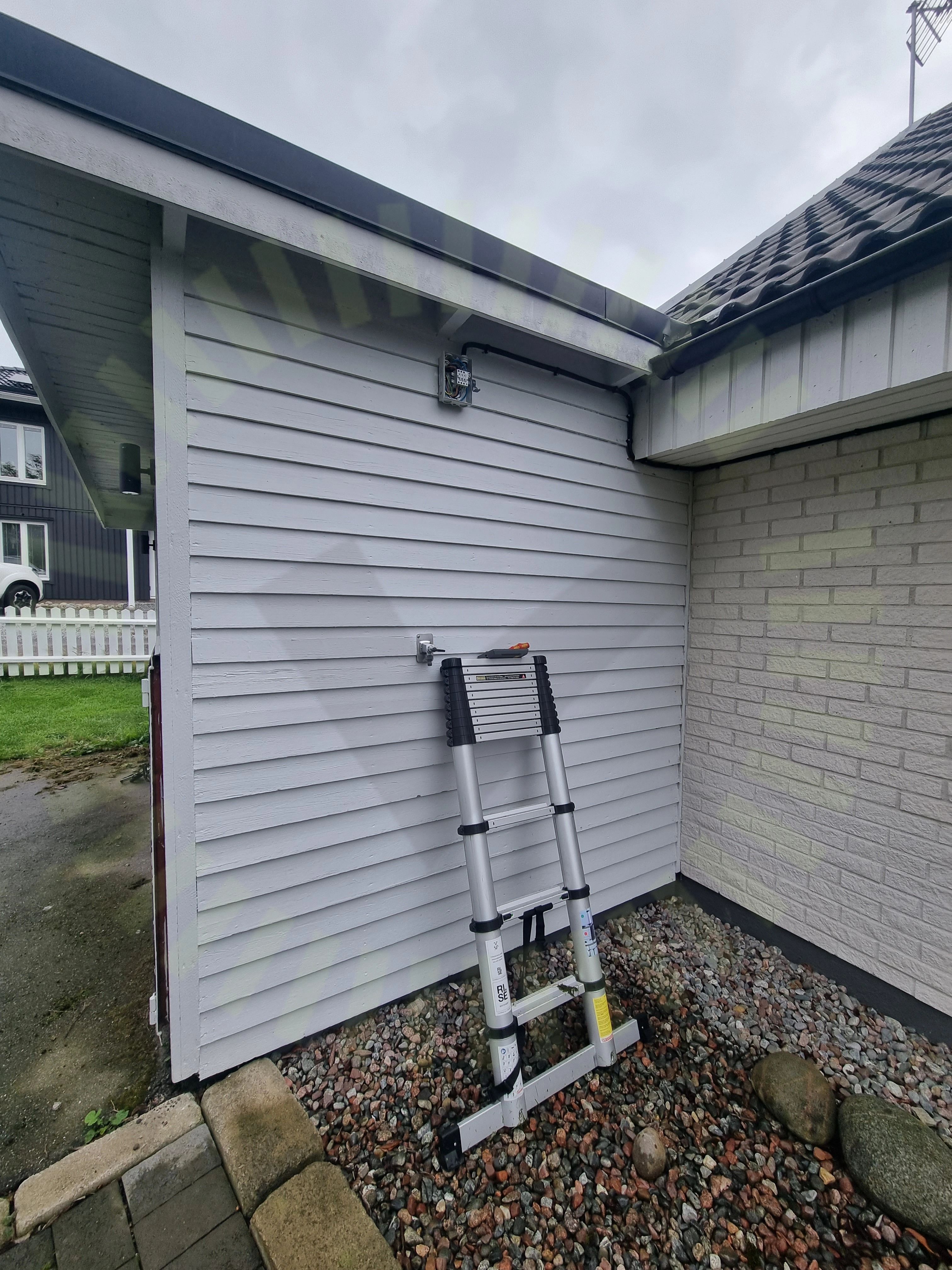

Placering

2.3 Placering

Inte godkänd

Säkerhetsbrytaren är inte lämpligt placerad. Sitter för högt upp, går inte att nå utan pall/stege

SS 436 40 00 (tabell 512)

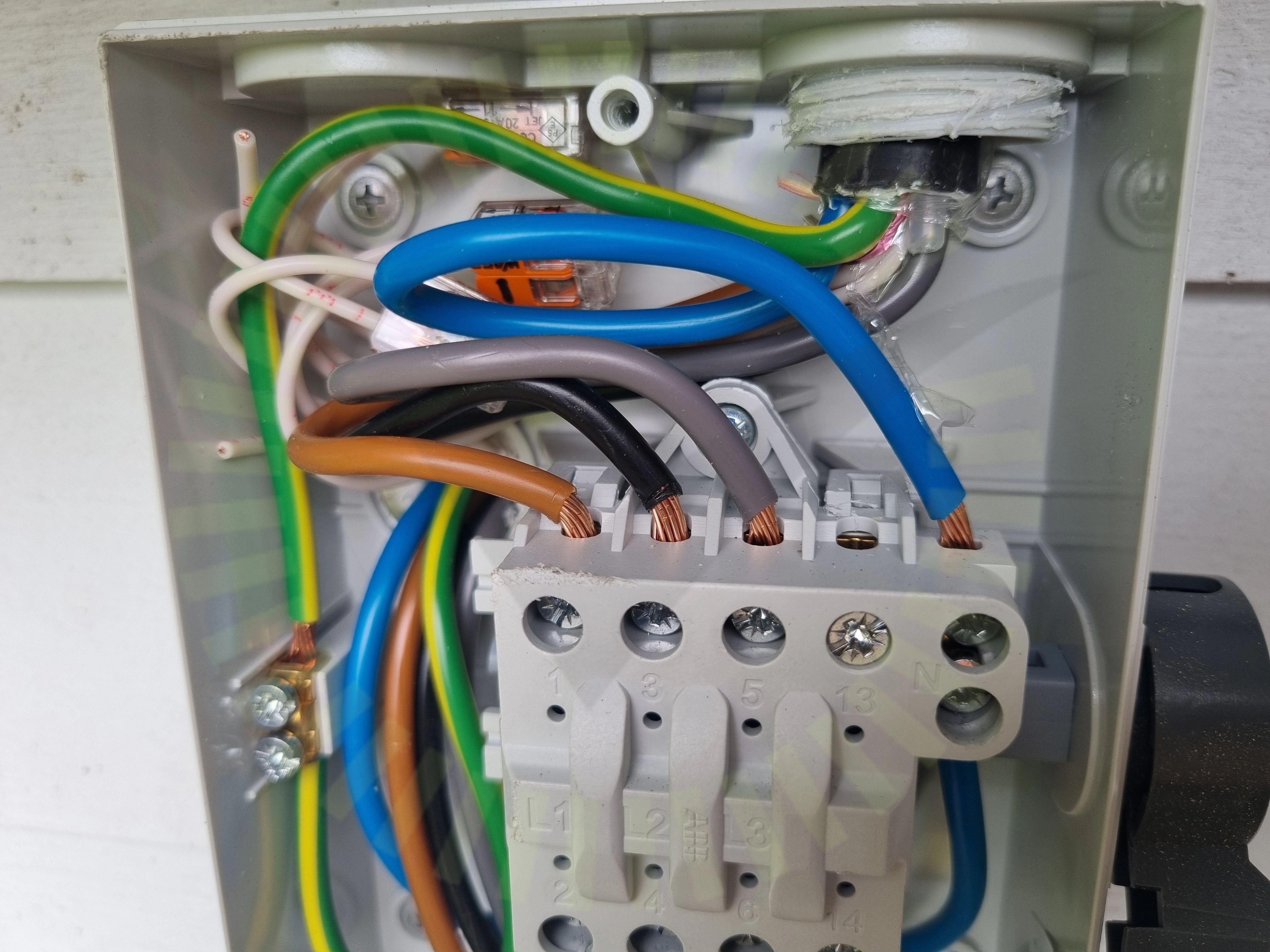

Uppskalad ledare

2.4 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade

Godkända kontrollpunkter

3/7
AnslutningEgenskaperInfästning

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

6/23
Kabeldragning mellan takytor

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

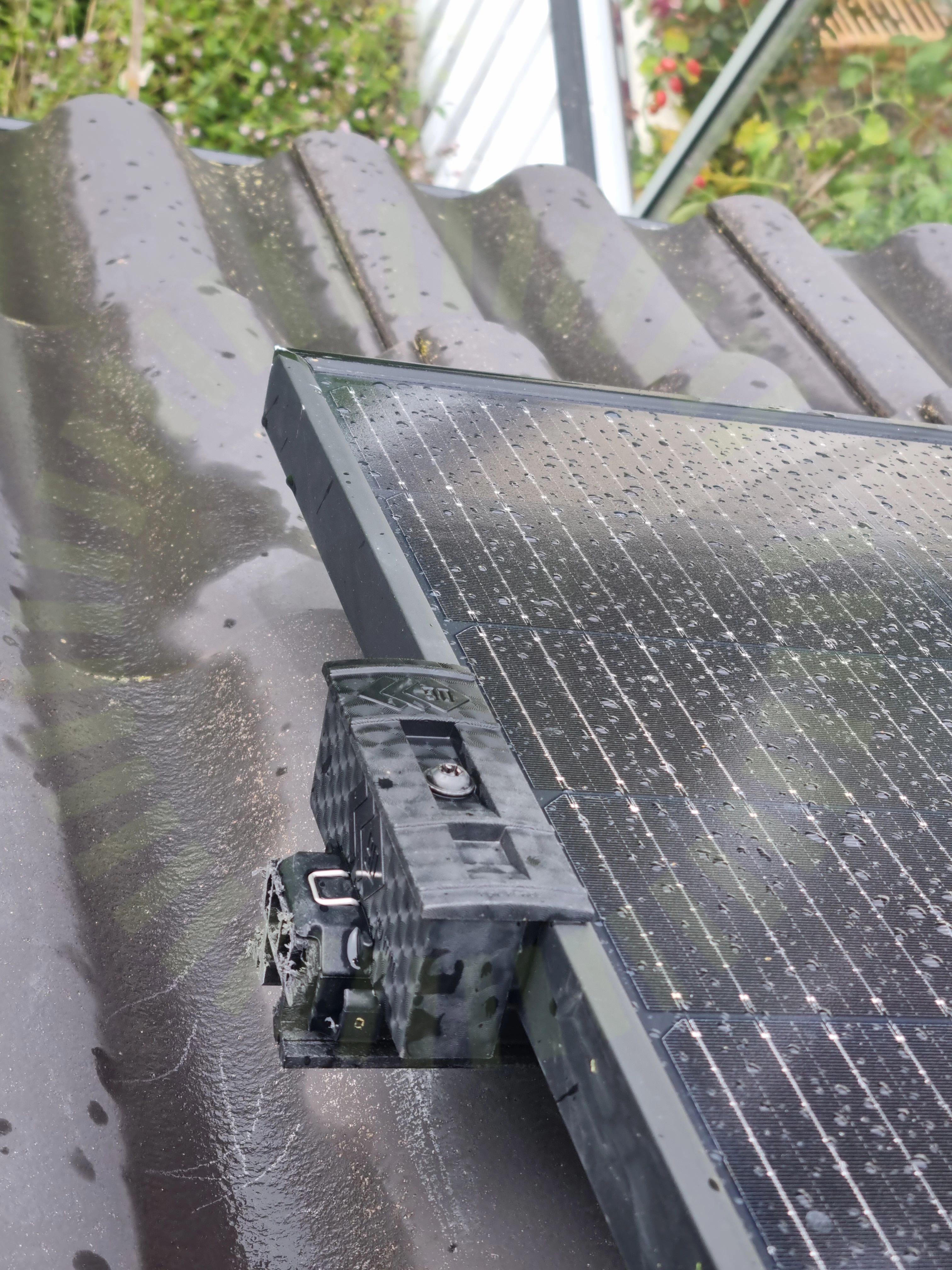

Klämmans orientering

3.2 Klämmans orientering

Inte godkänd

Klämmor är felvända.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
Skenans utstick för klämma

3.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Skenornas infästning skruvade

3.4 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Skenornas överhäng

3.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. 280mm uppmätt

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

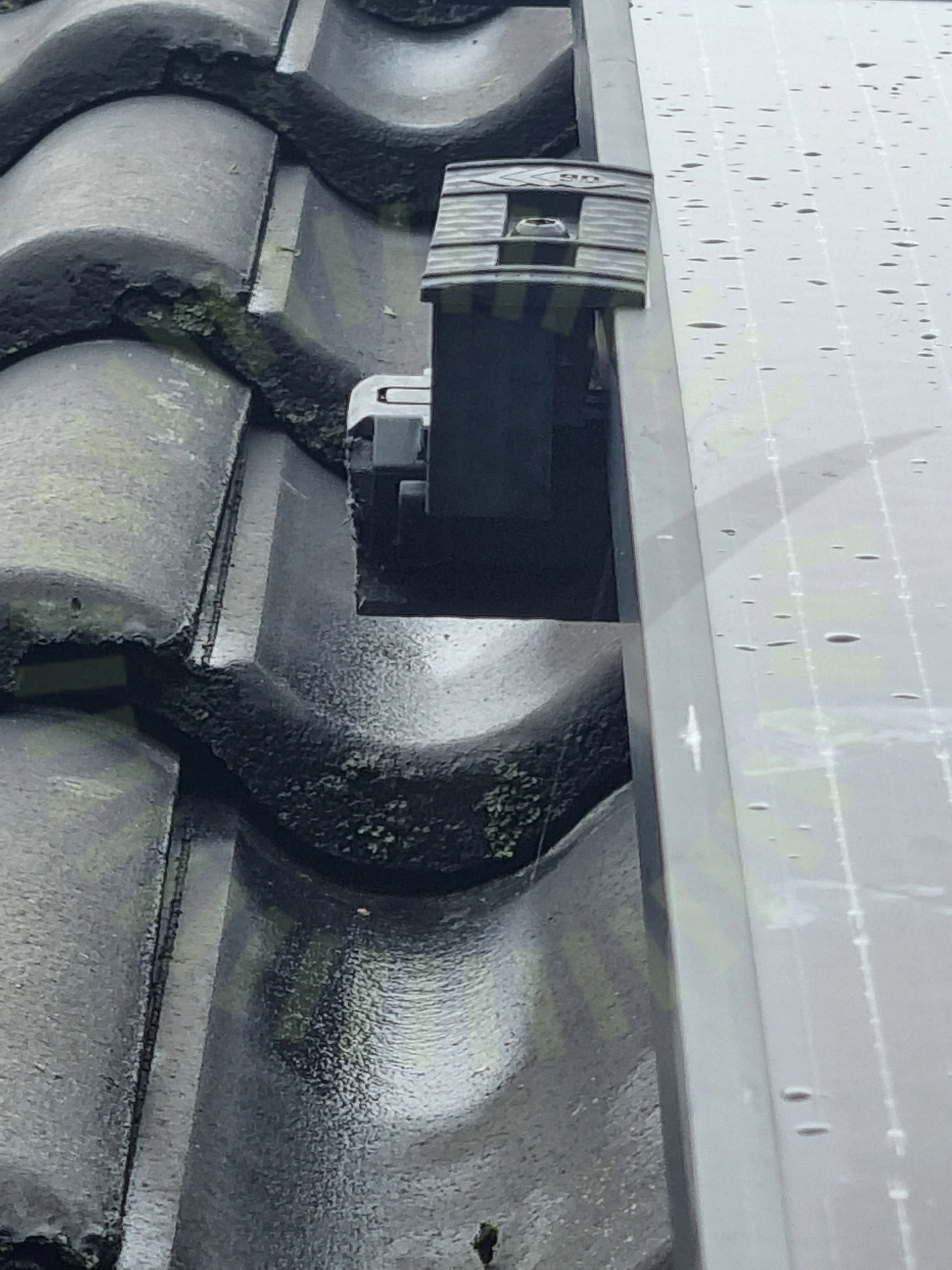

Ändklämmor

3.6 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Ändklämma sitter snett, Ligger ej helt mot panelramens kant.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7

Godkända kontrollpunkter

17/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt material

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

3/17

4.1 Klämmornas placering

Inte godkänd

Lastberäkning som fastställer tryck saknas. Nyttjad klämzon ej styrkt att de klarar laster. Klämmor placerade både på kort- och långsida av panelerna

Tillverkarens anvisningar

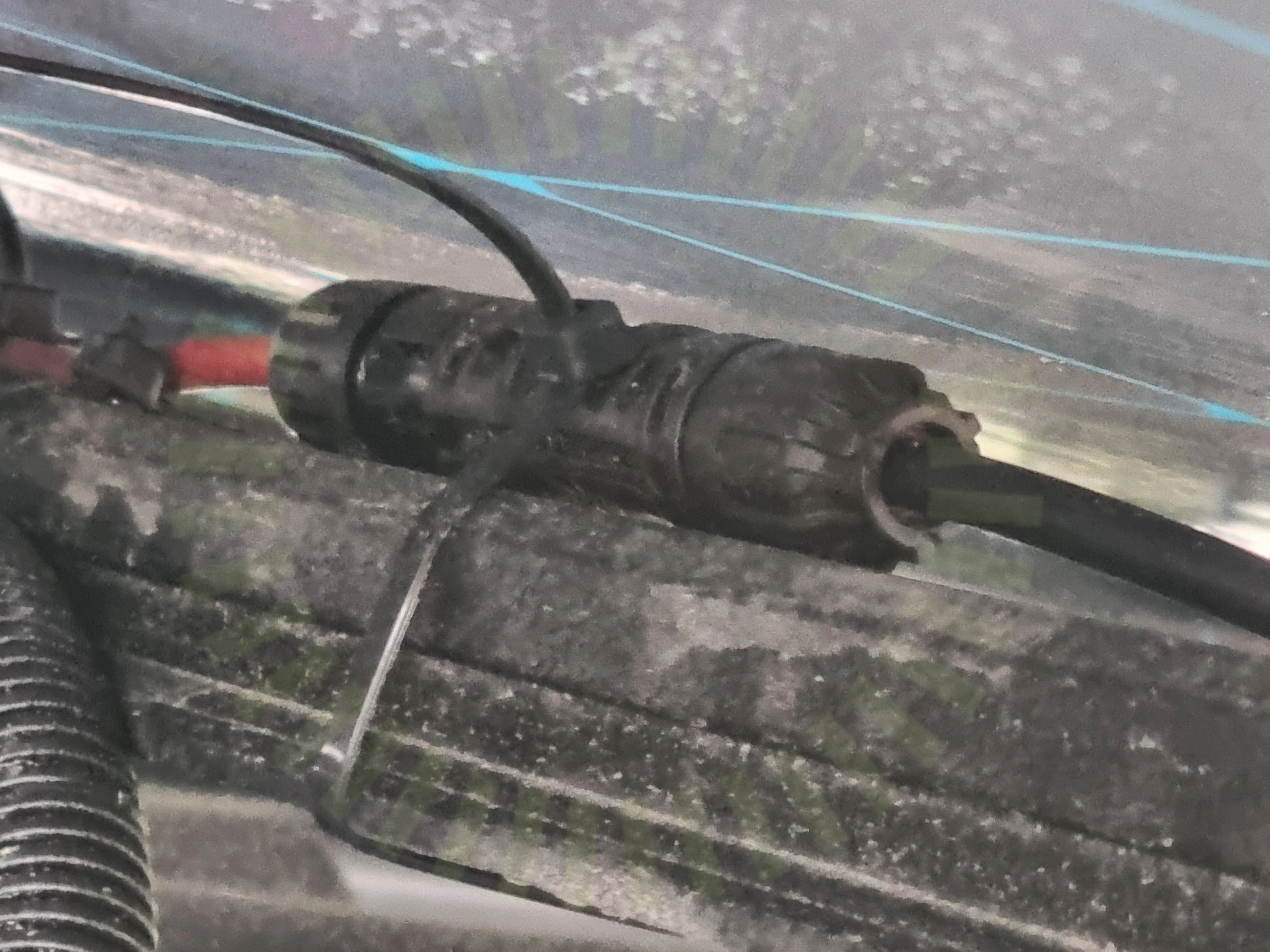

Kontaktdon

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Panelkablagets böjradie

4.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

13/17
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Undercentral

Godkända kontrollpunkter

9/9
BrytareBöjradieFasskenaFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens. Saknas vid anslutningspunkten i huset

SS 436 40 00 (712.514.101)
Varning för likspänning

6.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Missvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

2/34

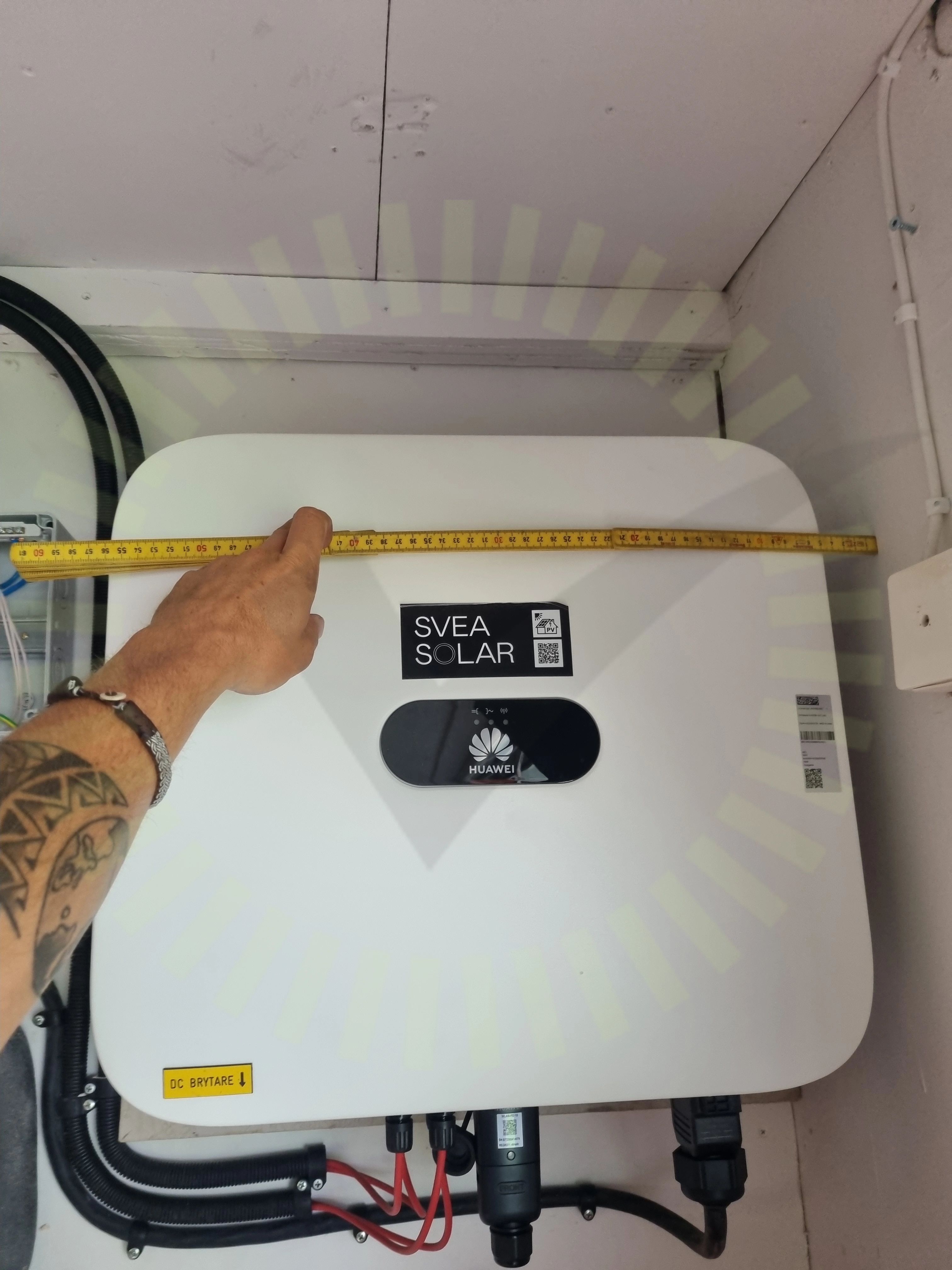

Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

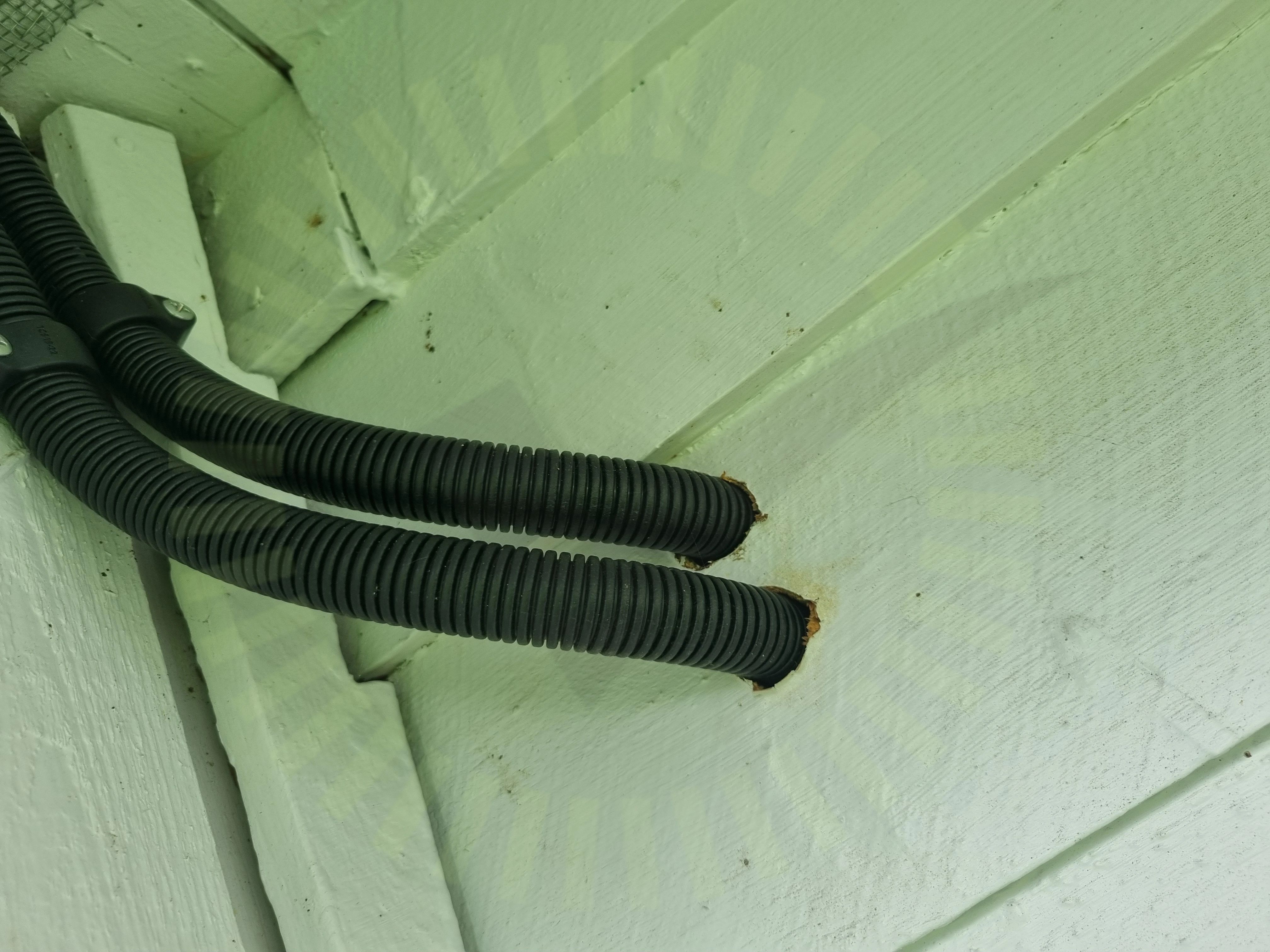

Genomföringar

7.2 Genomföringar

Inte godkänd

Genomföring inte tätad. Både AC kabel och Dc kabel

Godkända kontrollpunkter

30/34
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningSkadat kablageSkarp kantStress på kontakterSäkringsdimensionVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/34
Dubbel matningSträngdesign
