Institutet för Solenergikvalitet

Besiktningsrapport

6.8
x

Installation genom

EDE Energi Data & Elektronikservice AB

Datum

4 oktober 2023

Ort

Hagby, Kalmar län
Anslutning av ledare
Fasskena
Bakomliggande material
75% godkända25% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 xxx/MR
MontagesystemWeland Stål: Falsfäste
VäxelriktareGroWatt: MID15~25KTL3-X
TillbehörUndercentral
EDE Energi Data & Elektronikservice AB

Installerad av EDE Energi Data & Elektronikservice AB som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Ej tillgängligt vid besiktning

1/3
Avtal

Tak 1, JA Solar: JAM54S30 xxx/MR

Anmärkningar

4/16
Föremål mot bakstycke

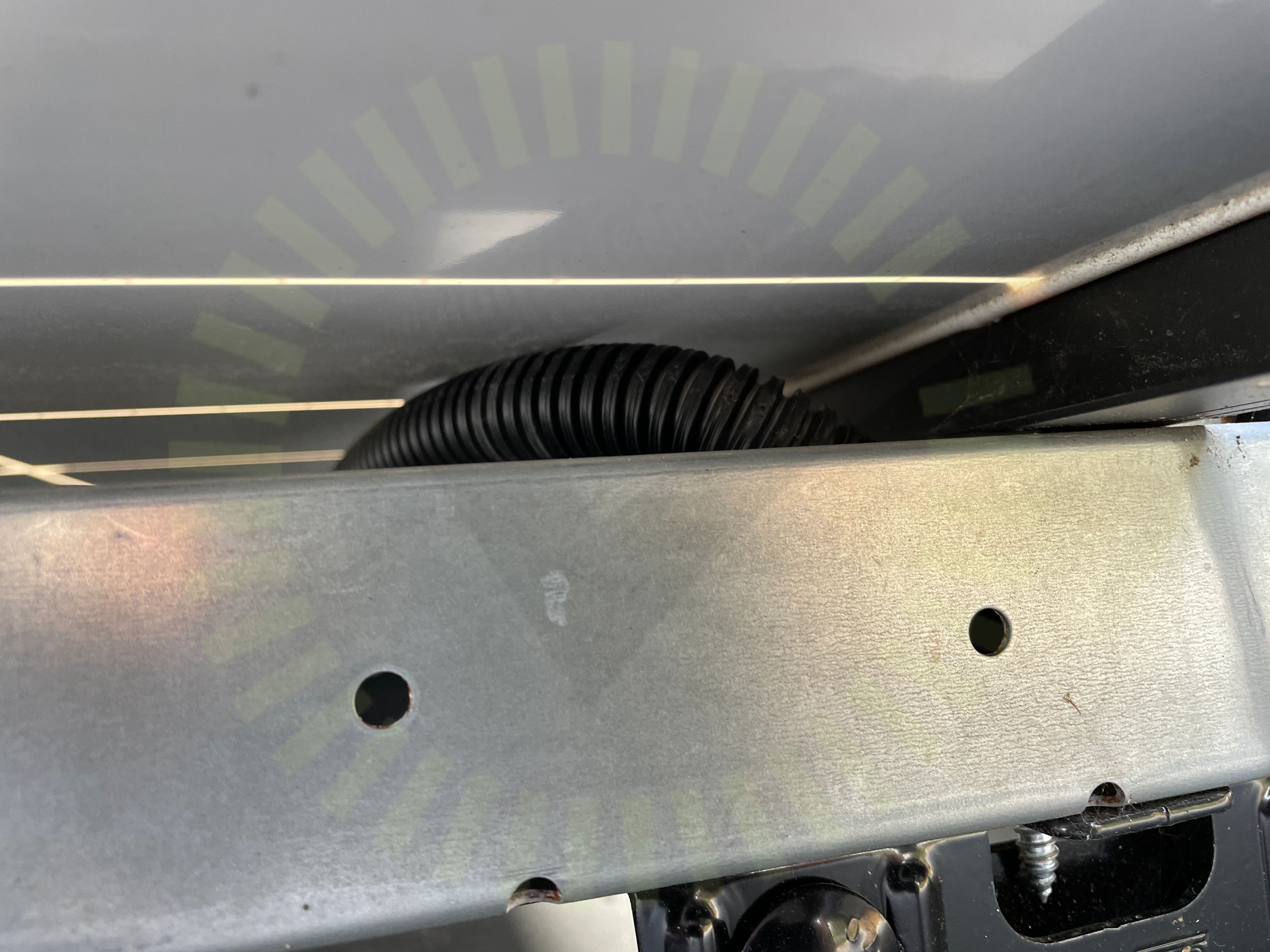

2.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5
Klämmornas placering

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar
Strängförläggning

2.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)
Stress på kontakter

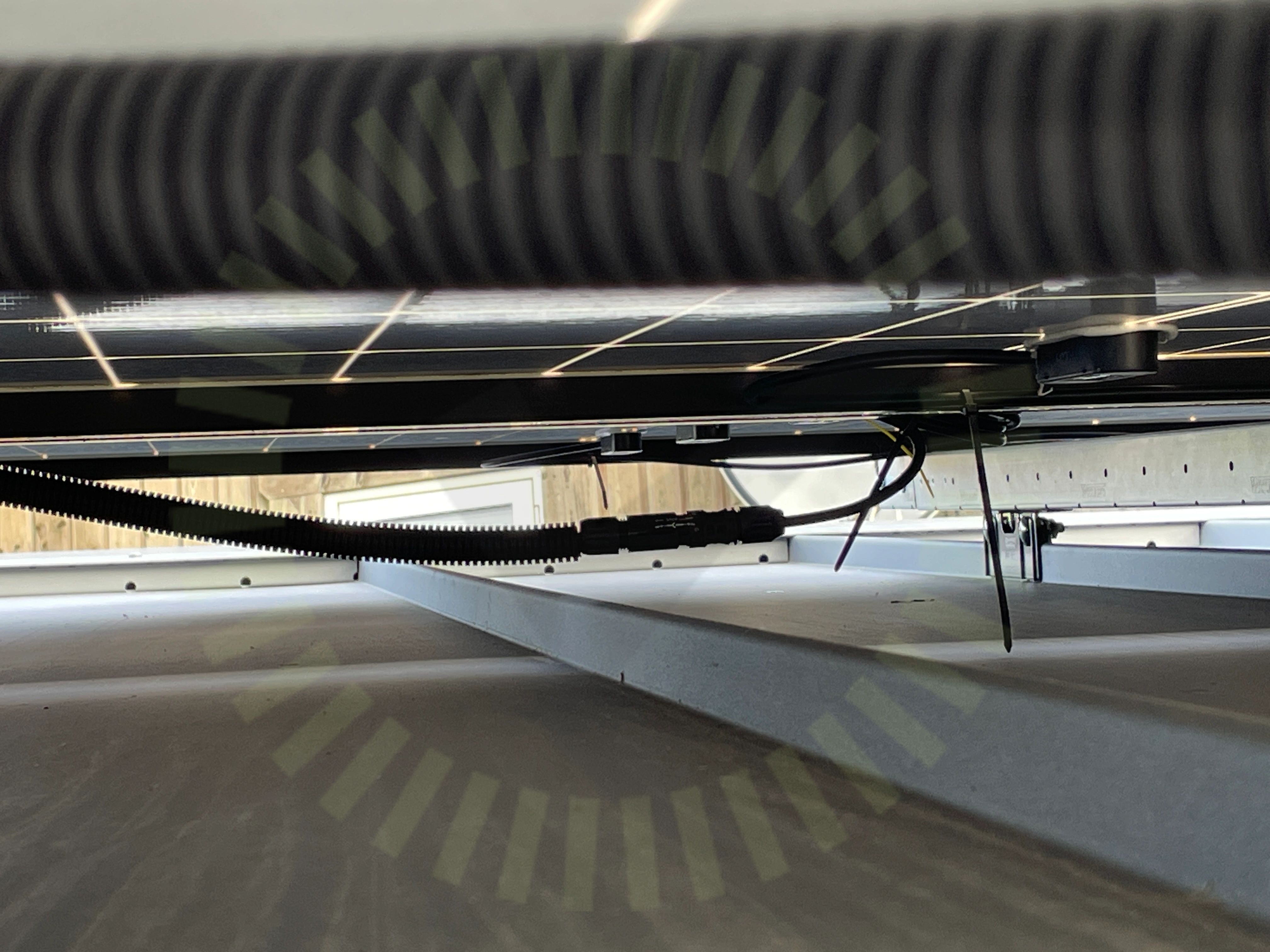

2.4 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåveran.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ram

Tak 1, Weland Stål: Falsfäste

Anmärkningar

8/20
DC kabel förläggning

3.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst.

3.2 Falsfästenas CC

Inte godkänd

Ett av sex fästen saknas per skena. Cc måttet överstiger maxavstånd i randzon

MA5101 Sid 1 (1) | Version 4 - 221219
Kabeldragning mellan takytor

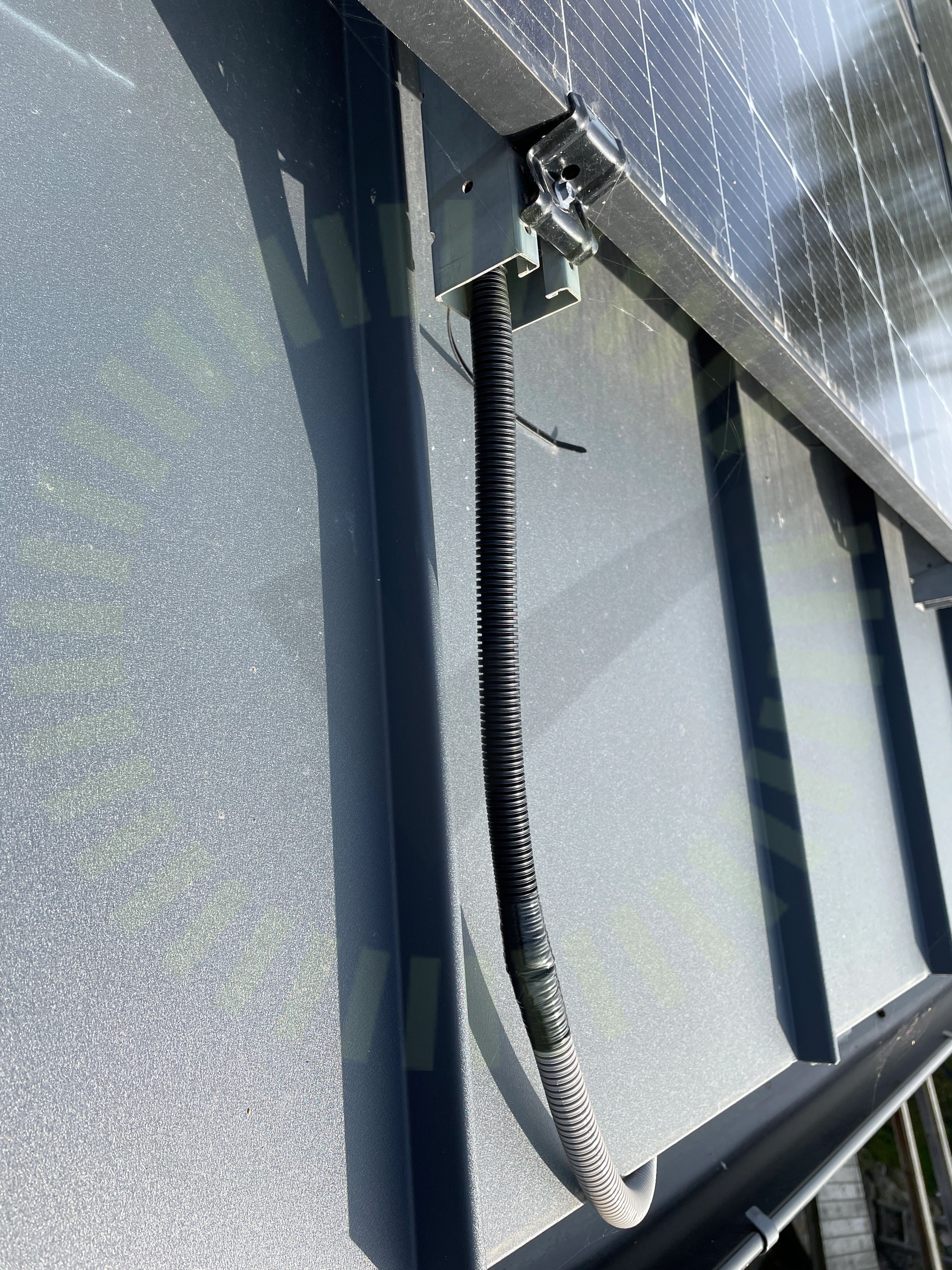

3.3 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Kabeluppfästning

3.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd och kan utsättas för väderpåverkan.

SS 436 40 00 (712.522.101)
Takgenomföring

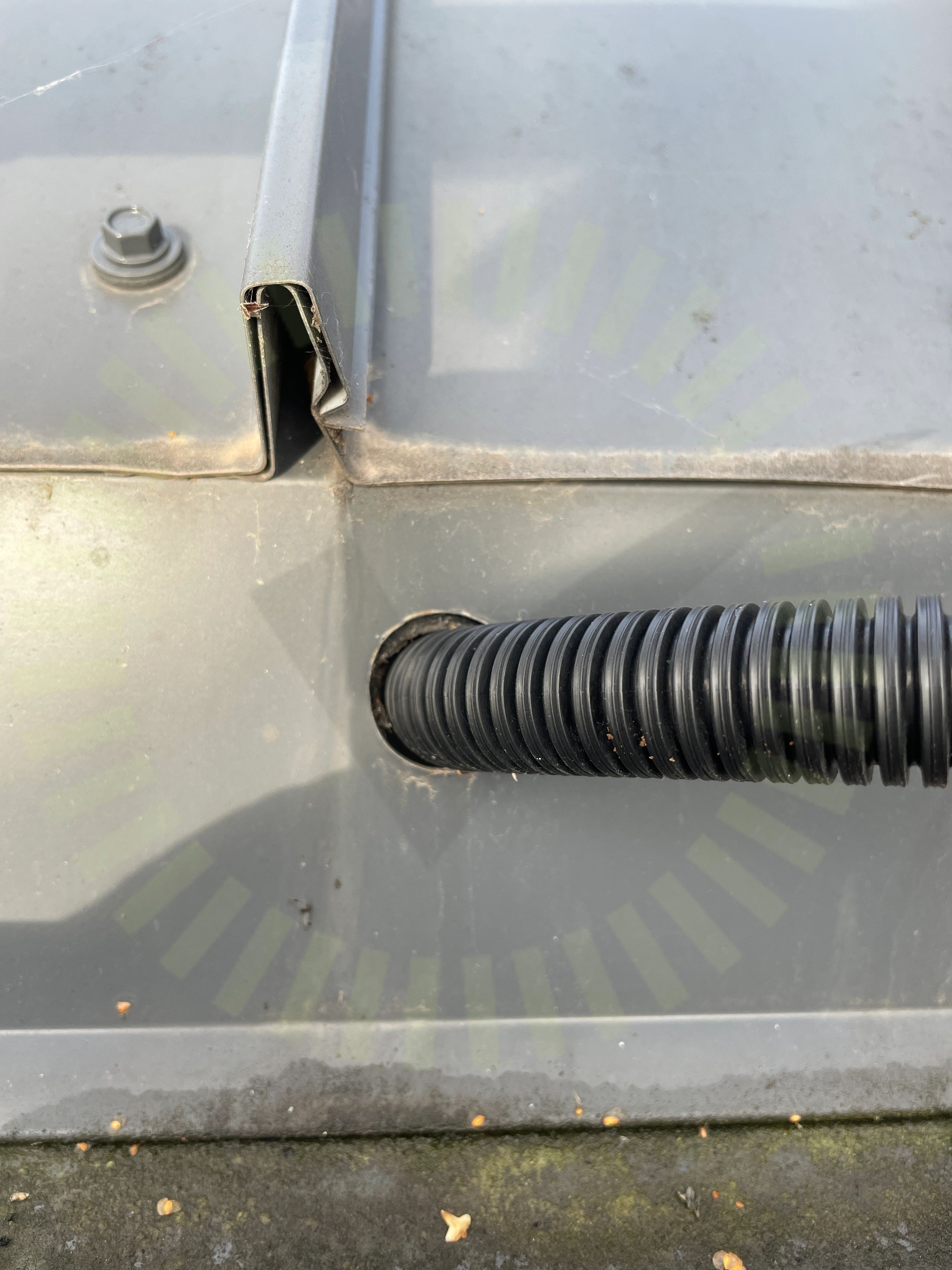

3.5 Takgenomföring

Inte godkänd

Genomföringen förlagd i hängränna som har vassa kanter. Kabel ligger i skyddsslang men risk finns att även denna skavs av.

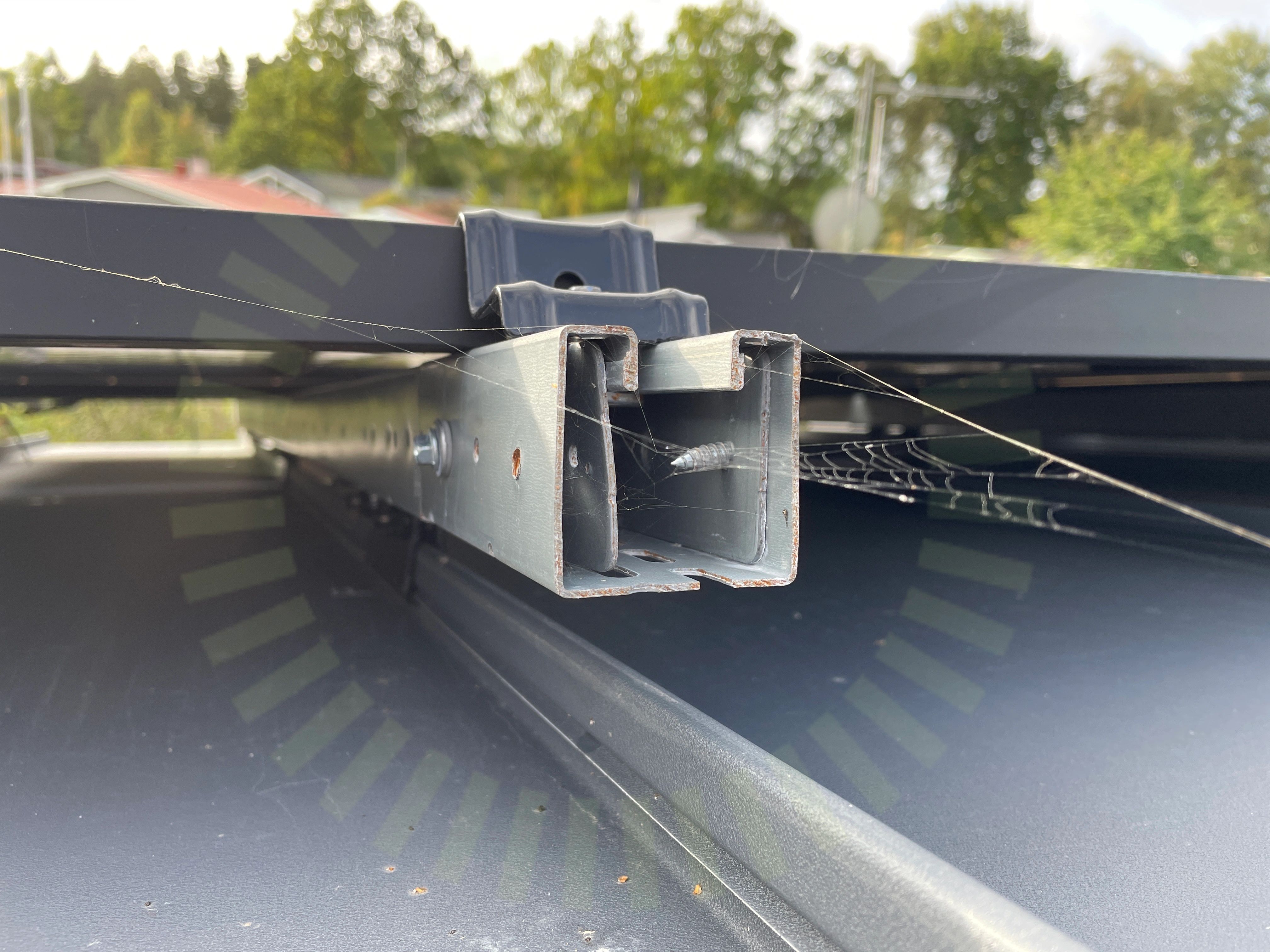

Skenskarvar

3.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5101 Sid 1 (1) | Version 4 - 221219

3.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för friggebod

Tillverkarens montageanvisningar
Väderbeständigt material

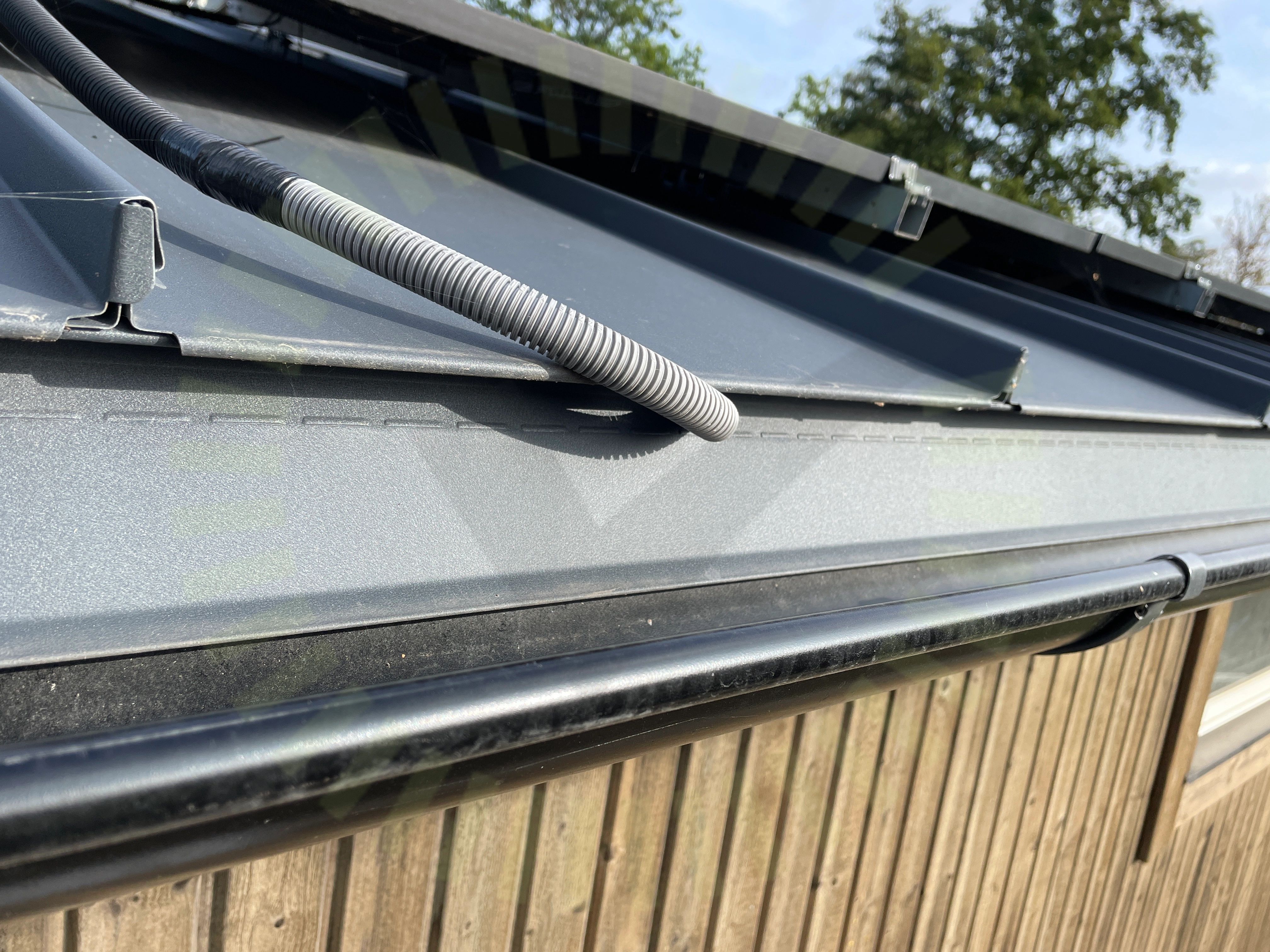

3.8 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

12/20
FalsinfästningFrämmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraUnderbyggnadÄndklämmor skena

Undercentral

Anmärkningar

2/8
Fasskena

4.1 Fasskena

Inte godkänd

Fasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.

IP-Klassning

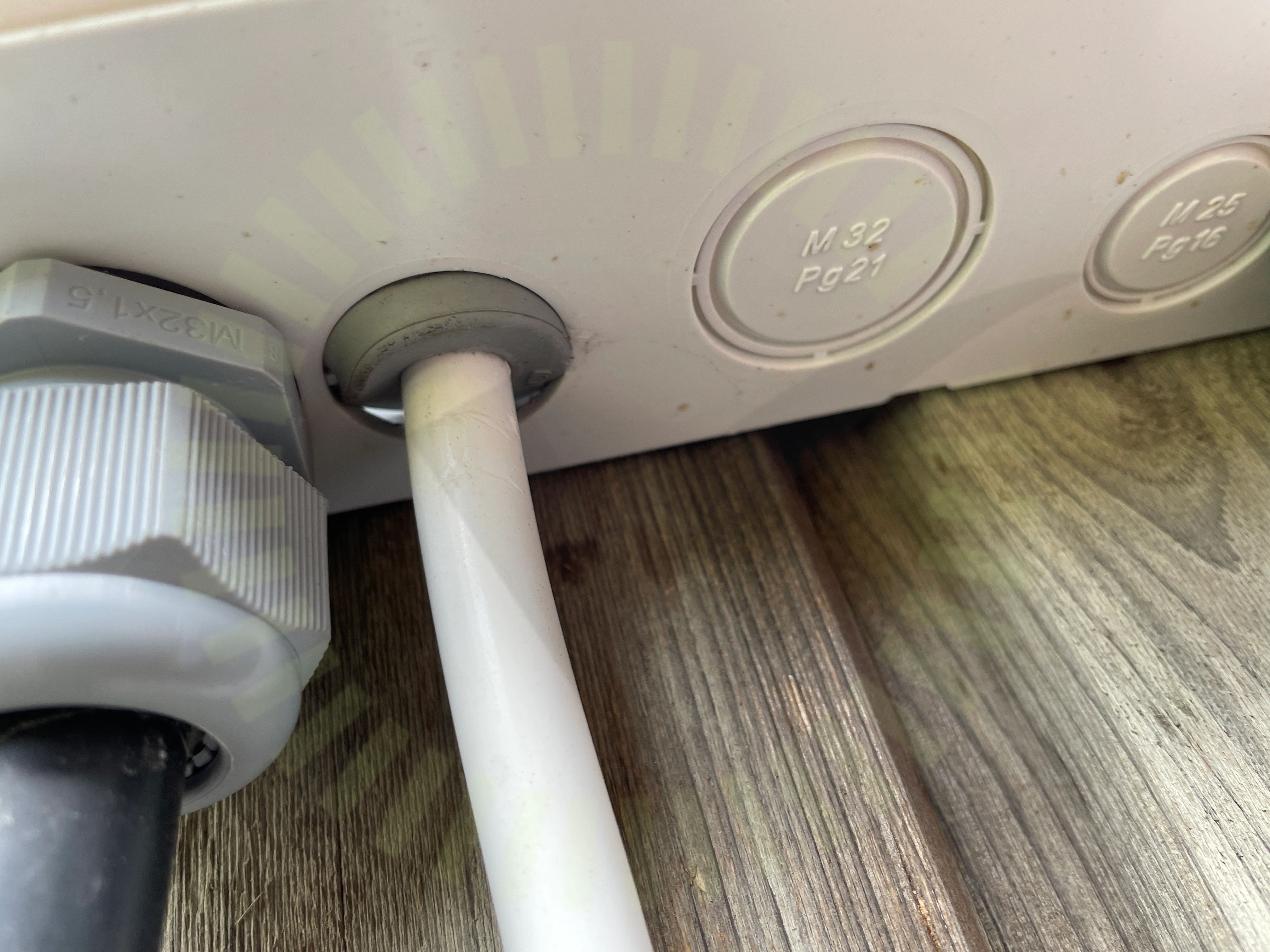

4.2 IP-Klassning

Inte godkänd

Kapslingens IP klass är påverkad. Uppfyller ej krav för utomhus placering (IP44).

Godkända kontrollpunkter

6/8
BöjradieFemledarsystemFörskruvningarInfästningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5
Varning för backspänning

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas vid undercentral som matas från växelriktaren.

SEK 457, Sida 42

5.2 Varning för likspänning

Inte godkänd

Varning för att frånskiljda delar fortsatt kan vara spänningssatta saknas vid växelriktaren där frånkoppling kan ske.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/5
Informering av solcellerMissvisande varselmärkning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Växelriktare

Anmärkningar

6/33
Bakomliggande material

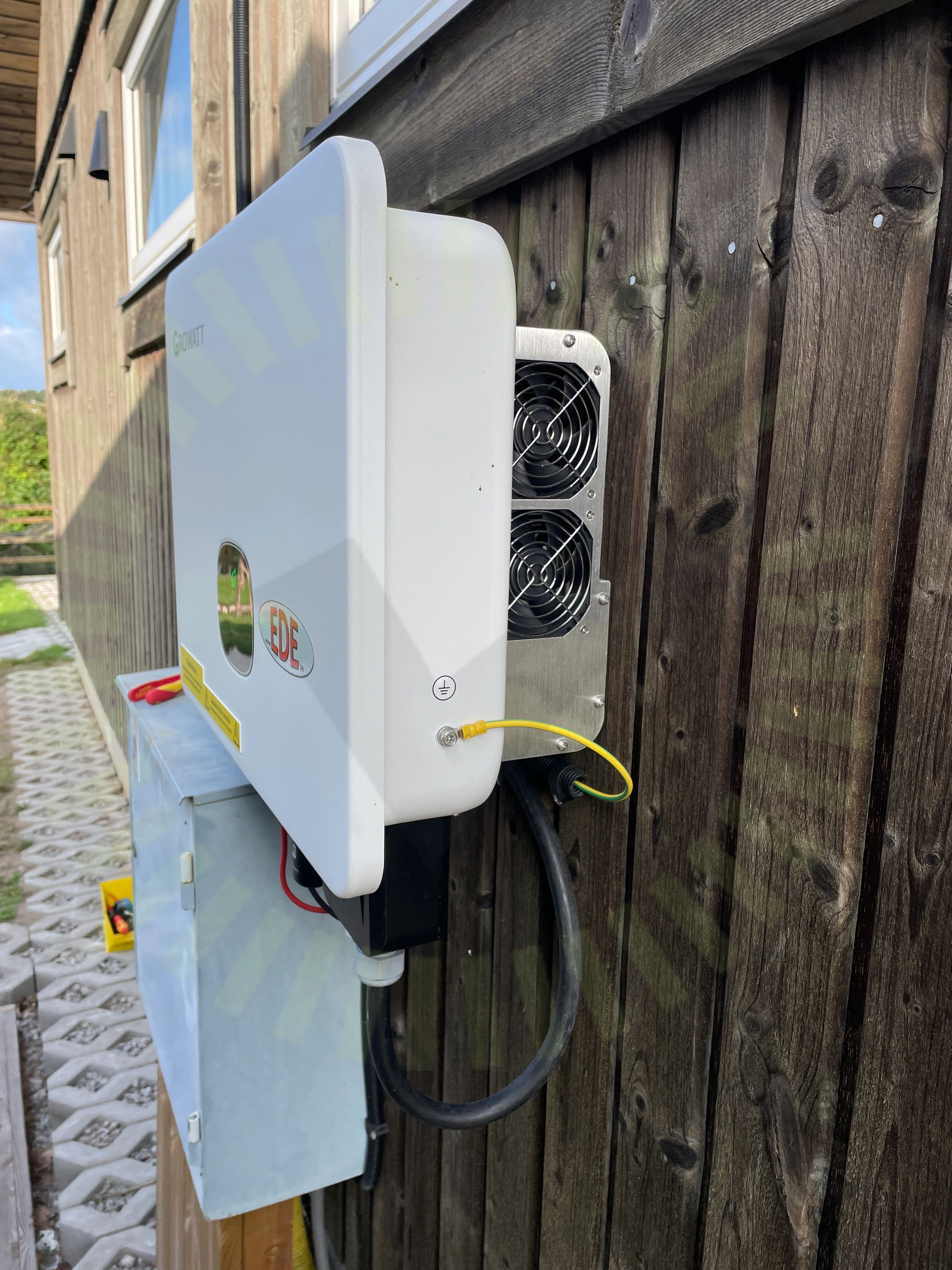

6.1 Bakomliggande material

Inte godkänd

Växelriktaren får inte monteras på brännbart material.

Growatt: MID 6-25KTL3-X User Manual EN 202305, Sida 8

6.2 DC Min Spänning

Inte godkänd

Projekteringsunderlag för växelriktaren saknas. Strängens spänning understiger växelriktarens specifikationer. Avser sträng 3.

Growatt: MID15~25KTL3-X Datasheet
Anslutning av ledare

6.3 Anslutning av ledare

Inte godkänd

L1 på JFB glappar.

6.4 Huvudsäkring

Inte godkänd

Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

6.5 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras utan väderskydd.

Growatt: MID 6-25KTL3-X User Manual EN 202305, Sida 9
Väderbeständigt material

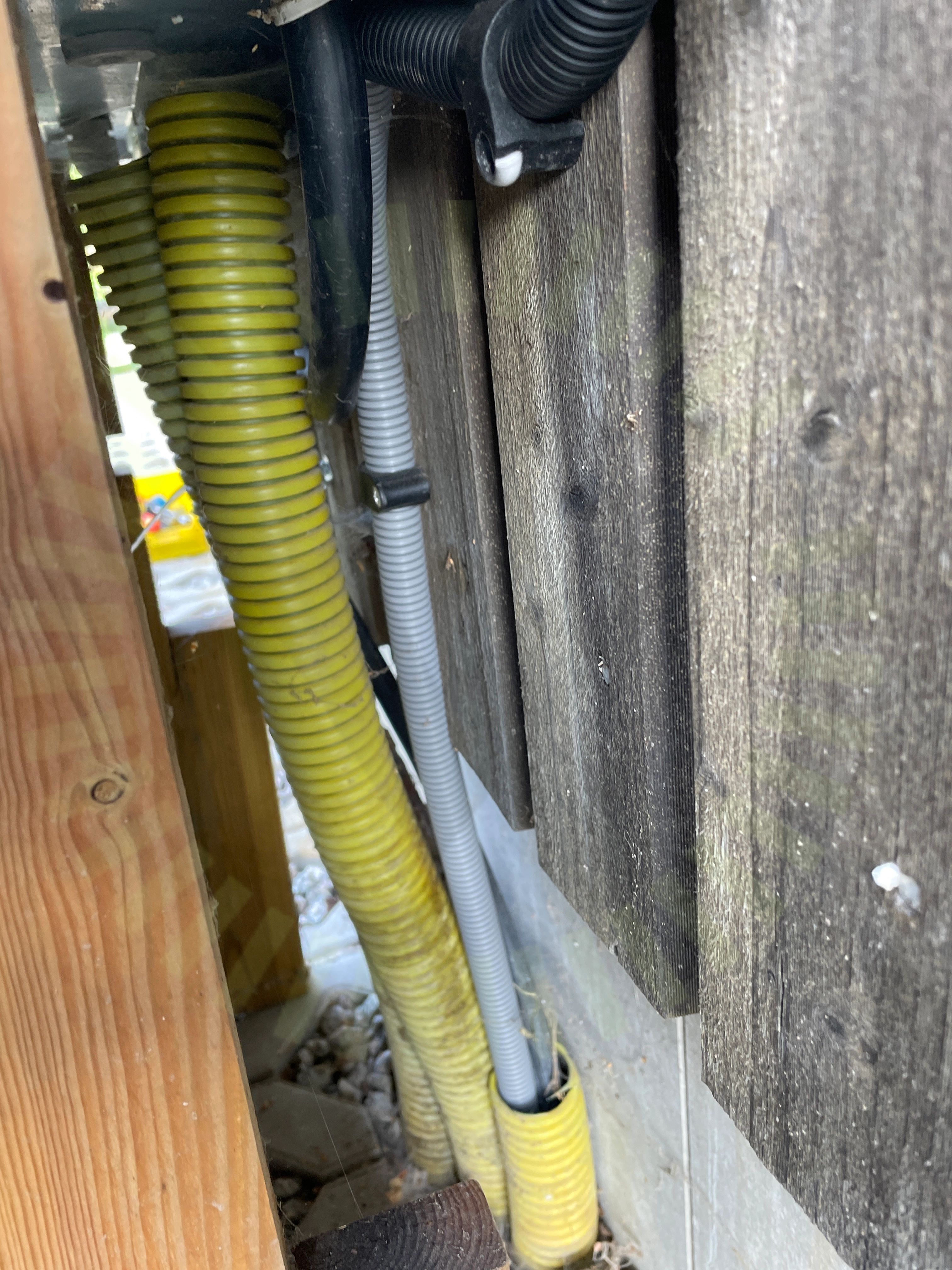

6.6 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

26/33
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Max SpänningDC Max StrömDC Kablage egenskaperDC Kablage förläggningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33
Strängdesign
