Besiktningsrapport

8.1

Installation genom

Svea Solar

Datum

20 januari 2023

Ort

Helsingborg, Skåne län

Dragavlastade

Anpassade takpannor

Takkrok infästning

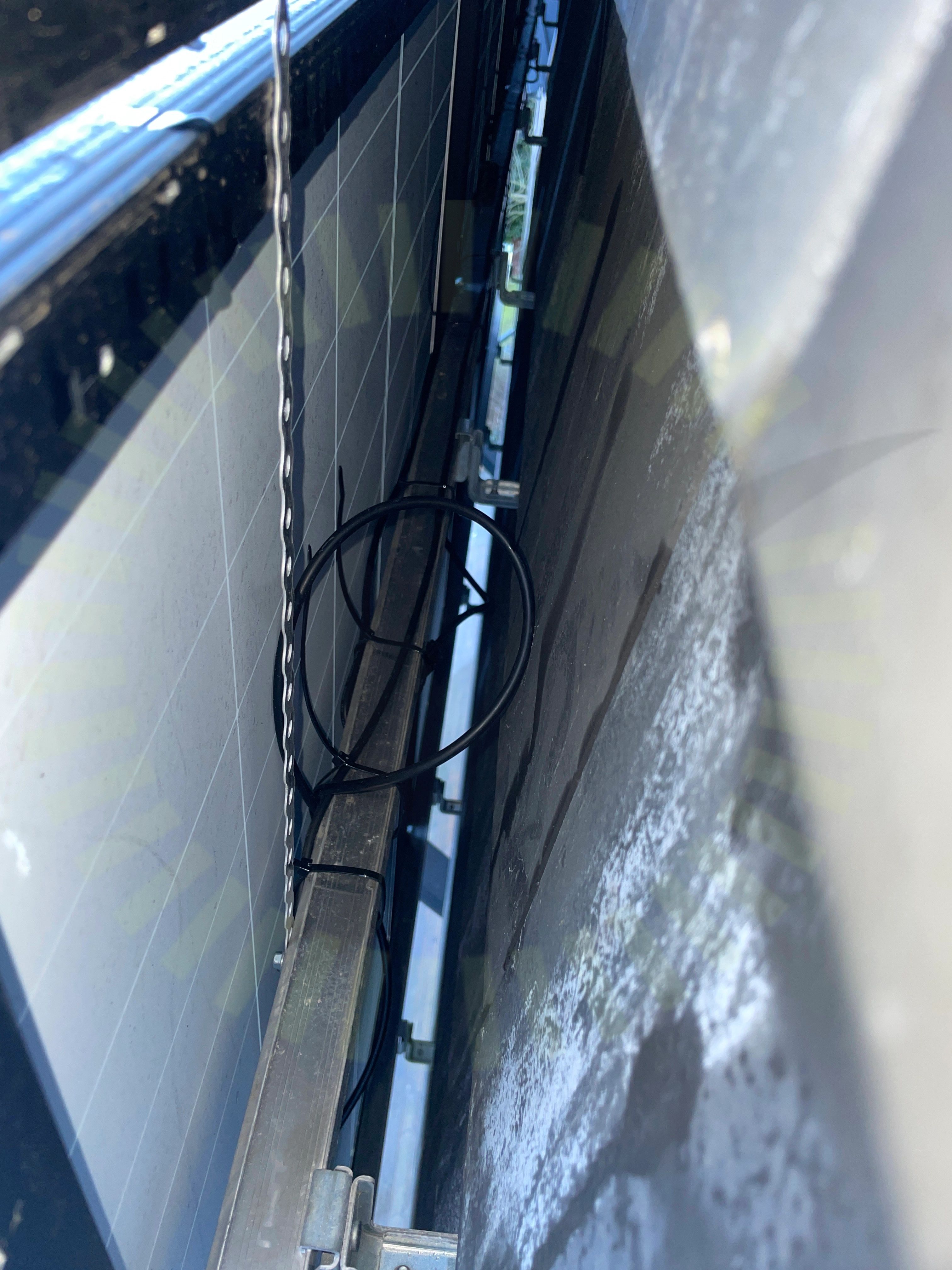

+ 5

78% godkända22% ej godkända

Om installationen

PanelerTrina: Vertex DE09.08

MontagesystemESDEC Lutande tegeltak

VäxelriktareGoodWe: Smart DT 12kW

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Tak 1, ESDEC Lutande tegeltak

Anmärkningar

5/25

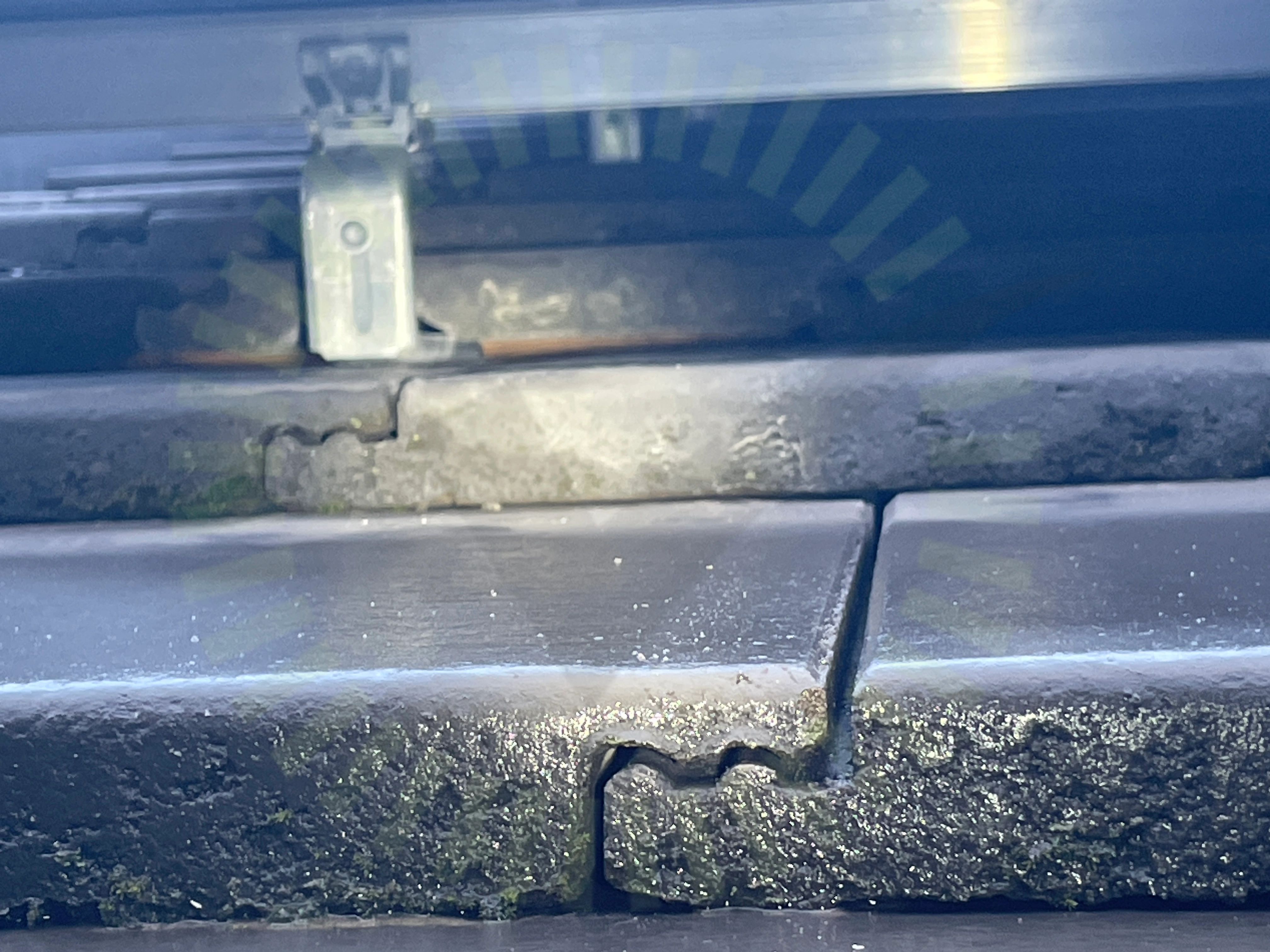

1.1 Anpassade takpannor

Inte godkänd

Takpanna inte anpassad alt justerad efter krok, panna ligger och vilar på kroken

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

1.2 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 800mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

1.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

1.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas uppmätt mått mellan skenor 1040mm

Tillverkarens montageanvisningar

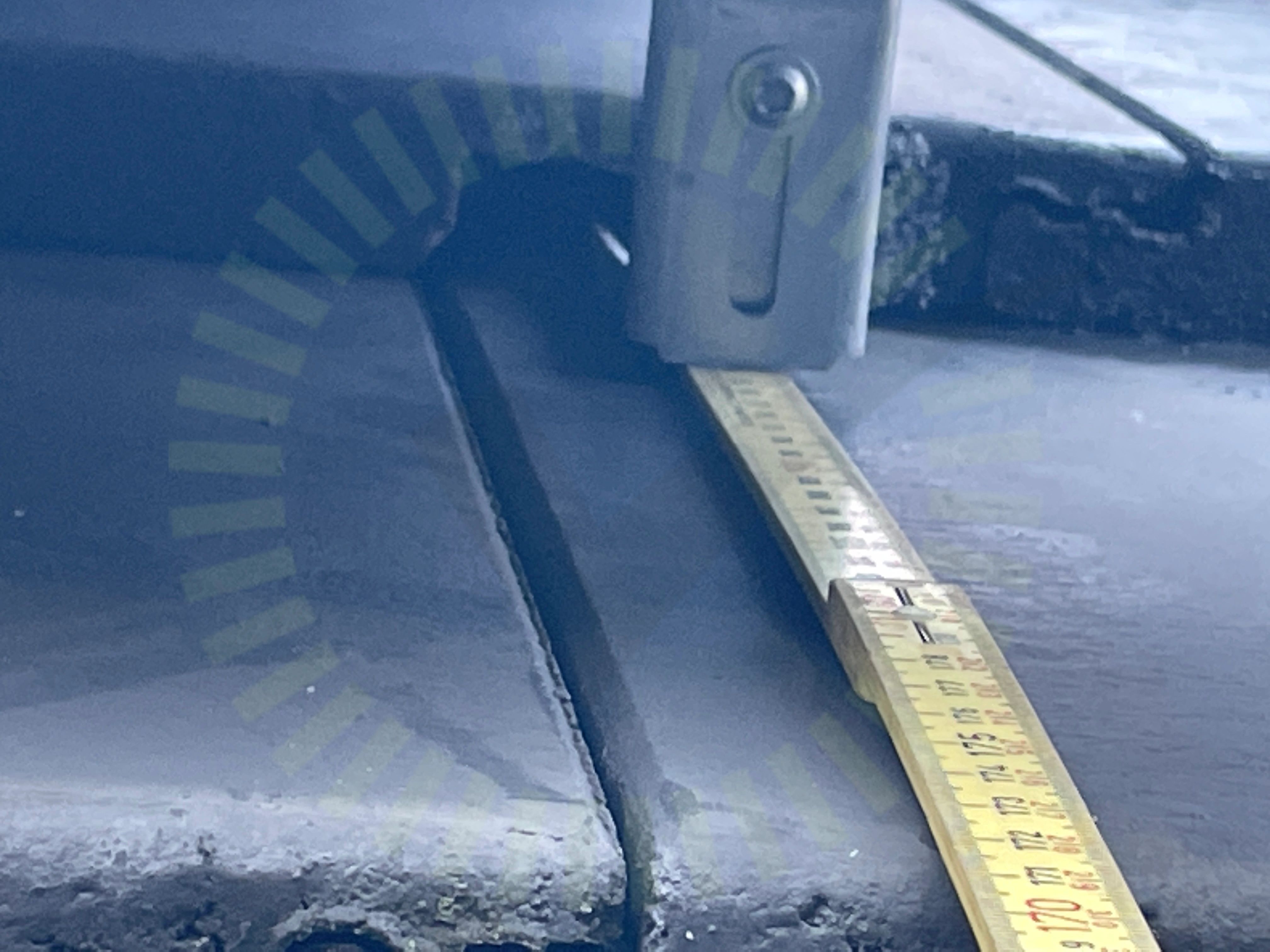

1.5 Takkrok infästning

Inte godkänd

Avstånd mellan krok och underliggande panna

Tillverkarens anvisningar

Godkända kontrollpunkter

20/25

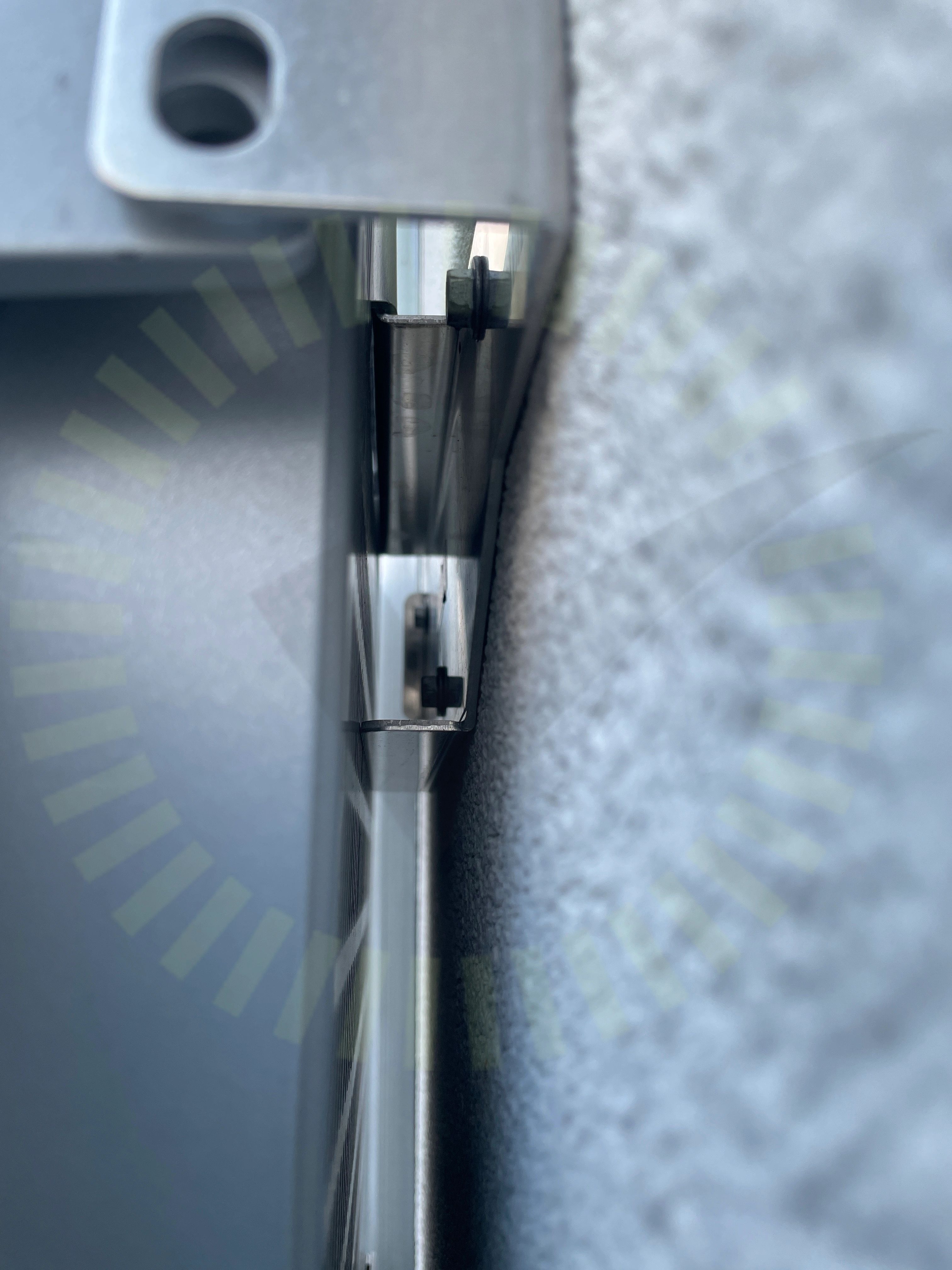

Främmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSäkerhetsavståndTakgenomföringTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Tak 1, Trina: Vertex DE09.08

Anmärkningar

2/11

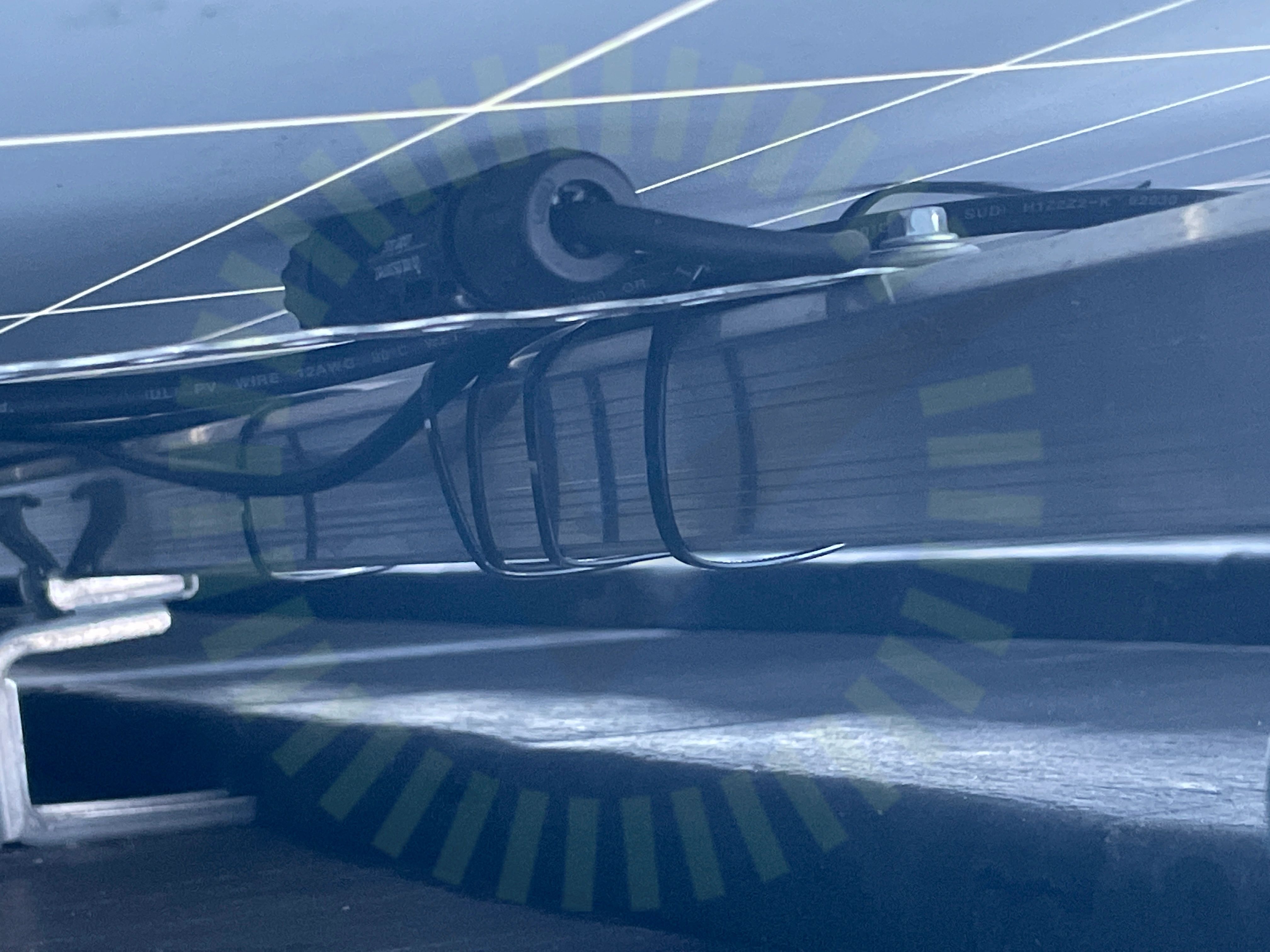

2.1 Föremål mot bakstycke

Inte godkänd

Kontakt ligger mellan farexband och panelens baksida och skapar tryck

Tillverkarens montageanvisningar

2.2 Dragavlastade

Inte godkänd

Hårt dragna kablar, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/11

DräneringshålFästenas överlappningFörbindelse av kontakterHöjdskillnadMellanrumPlaceringSkadorSkuggaSträngförläggning

Varselmärkning

Anmärkningar

1/4

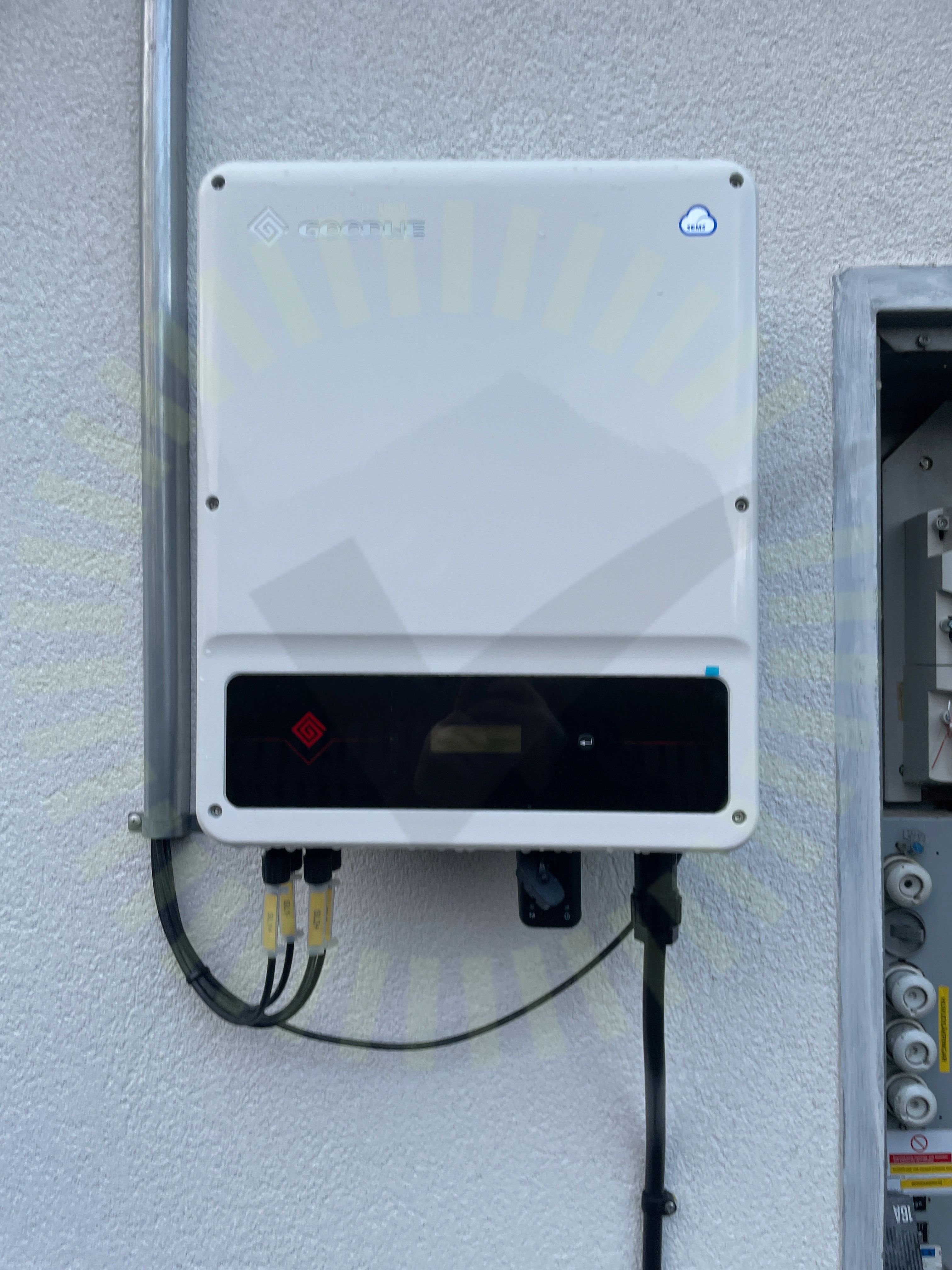

3.1 Varning för likspänning

Inte godkänd

Växelriktare saknar märkning

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

7/27

4.1 Utrymme

Inte godkänd

Med tanke på risk för direkt solljus och påverkan av nederbörd, är placering av växelriktare ej lämplig på utförd plats

Tillverkarens anvisningar

4.2 Dimensionering

Inte godkänd

Projekterings underlag saknas

Tillverkarens anvisningar

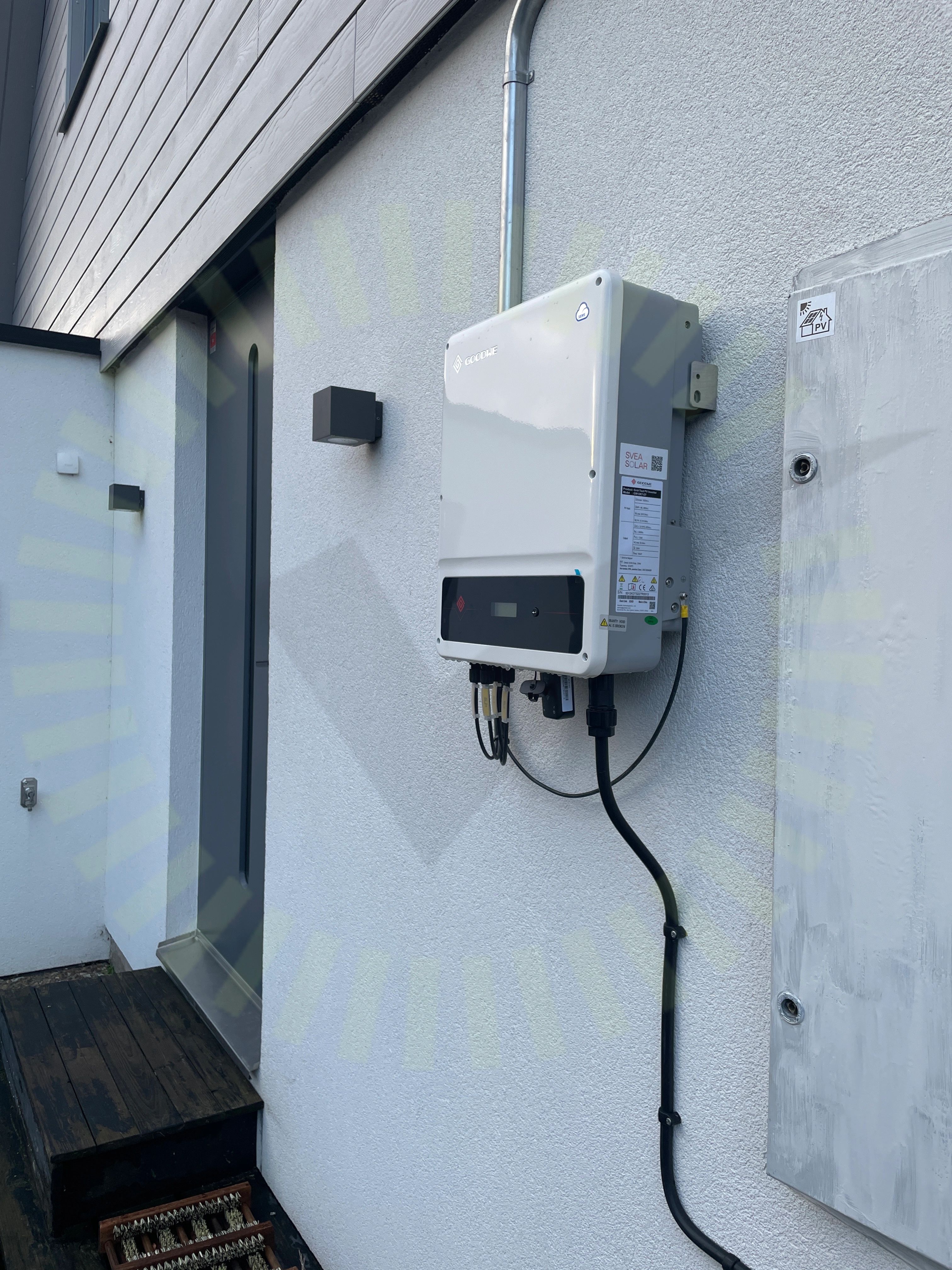

4.3 Direkt solljus

Inte godkänd

Växelriktare placerad på vägg som vetter mot öst

Tillverkarens anvisningar

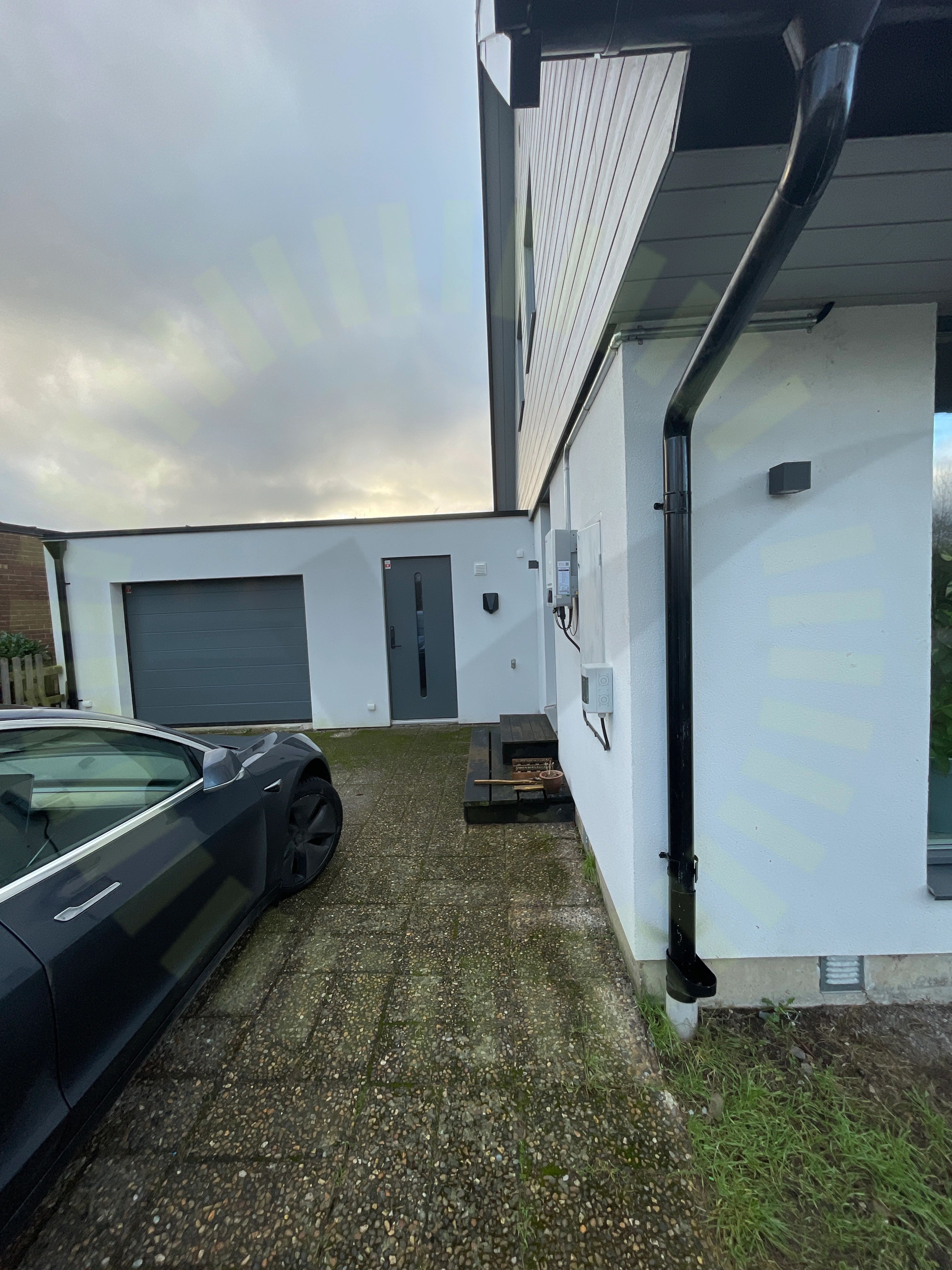

4.4 Fukt

Inte godkänd

Inget som skyddar växelriktare mot nederbörd

Tillverkarens anvisningar

4.5 Infästning

Inte godkänd

Växelriktare ej fäst enligt tillverkarens anvisningar, för få fästpunkter

Tillverkarens anvisningar

4.6 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.7 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

20/27
