Besiktningsrapport

9.6

Installation genom

Solinnovation

Datum

22 december 2022

Ort

Lidköping, Västra Götalands län

Kabeluppfästning

Förskruvning

Märkning

94% godkända6% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemESDEC Lutande tegeltak

VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus

BatteriBYD: HVS Battery-Box Premium (5.1-12.8)

Installerad av Solinnovation som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

BYD: HVS Battery-Box Premium (5.1-12.8)

Godkända kontrollpunkter

7/7

AvståndInfästningInternet ModulerTemperaturUtrymmeVäderskydd

ESDEC Lutande tegeltak

Anmärkningar

1/27

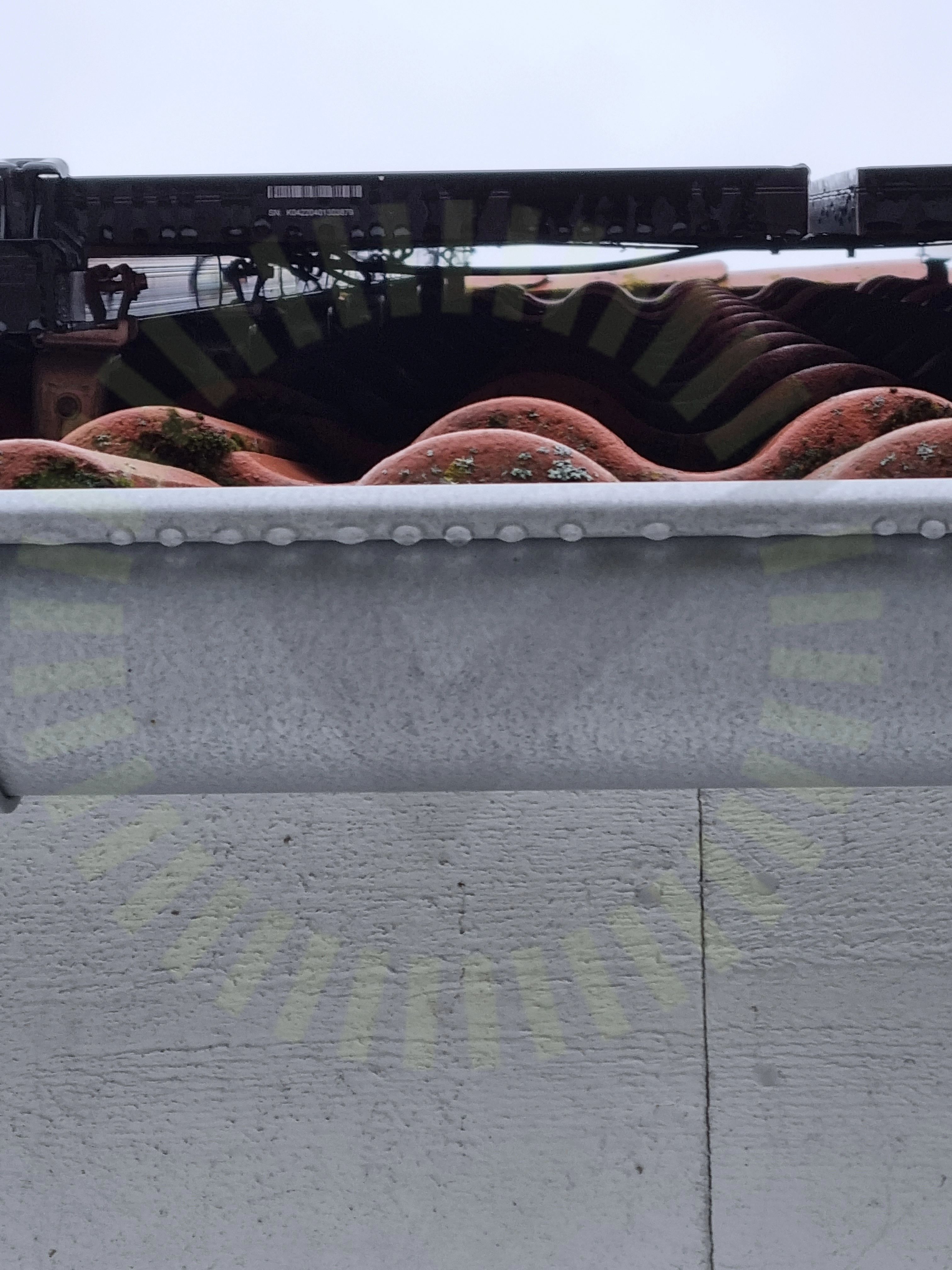

2.1 Kabeluppfästning

Inte godkänd

Lösa kablar under panelerna

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

25/27

Anpassade takpannorAvstånd mellan takkrokarFrämmande materialFörstärkningsskruvInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrok infästningTakkrokens orienteringTaklutningTermisk brytpunktVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Fronius: Symo GEN24 6.0-10.0 Plus

Anmärkningar

4/34

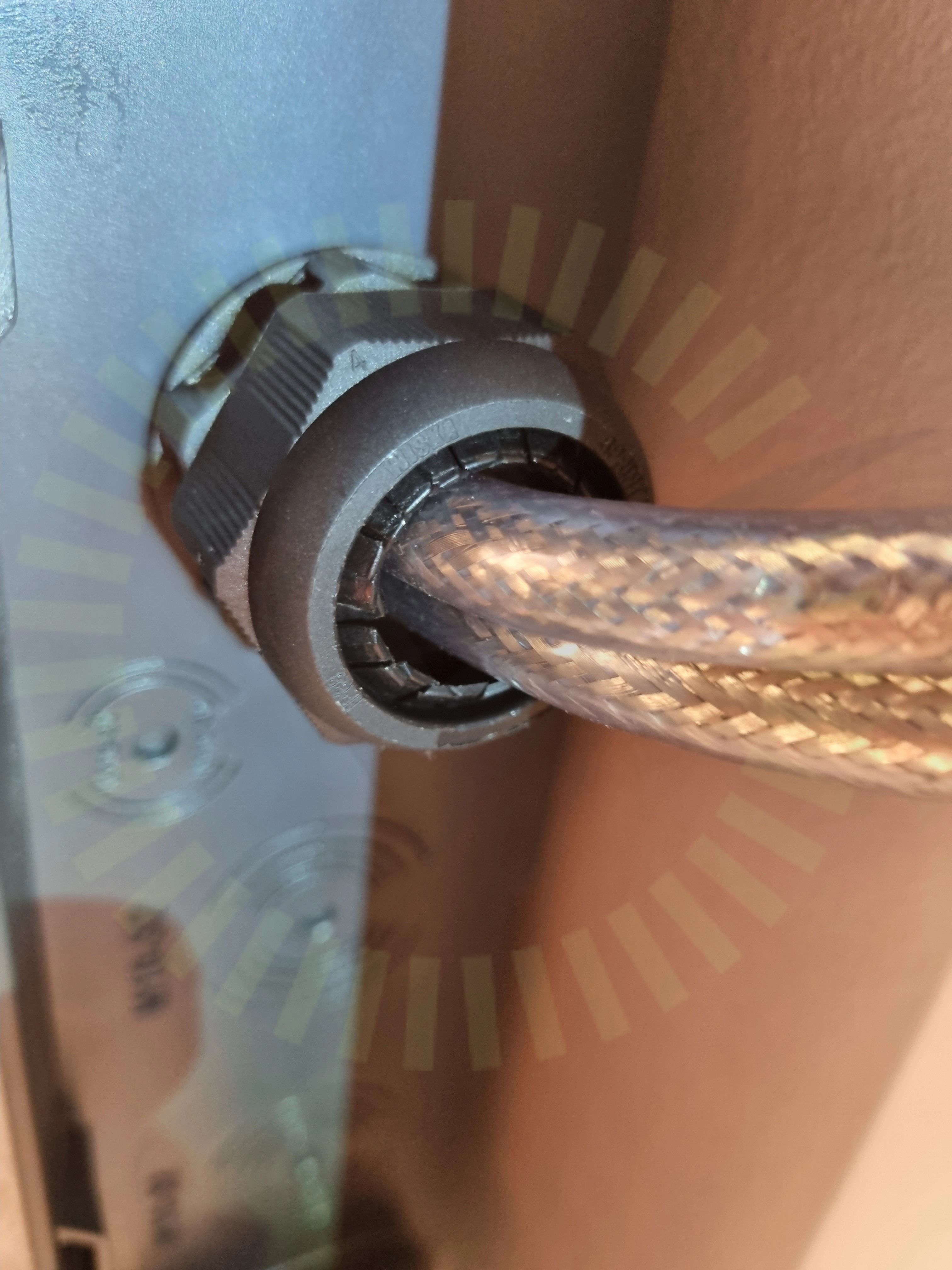

3.1 Förskruvning

Inte godkänd

Kablar sitter ej fast

Tillverkarens anvisningar

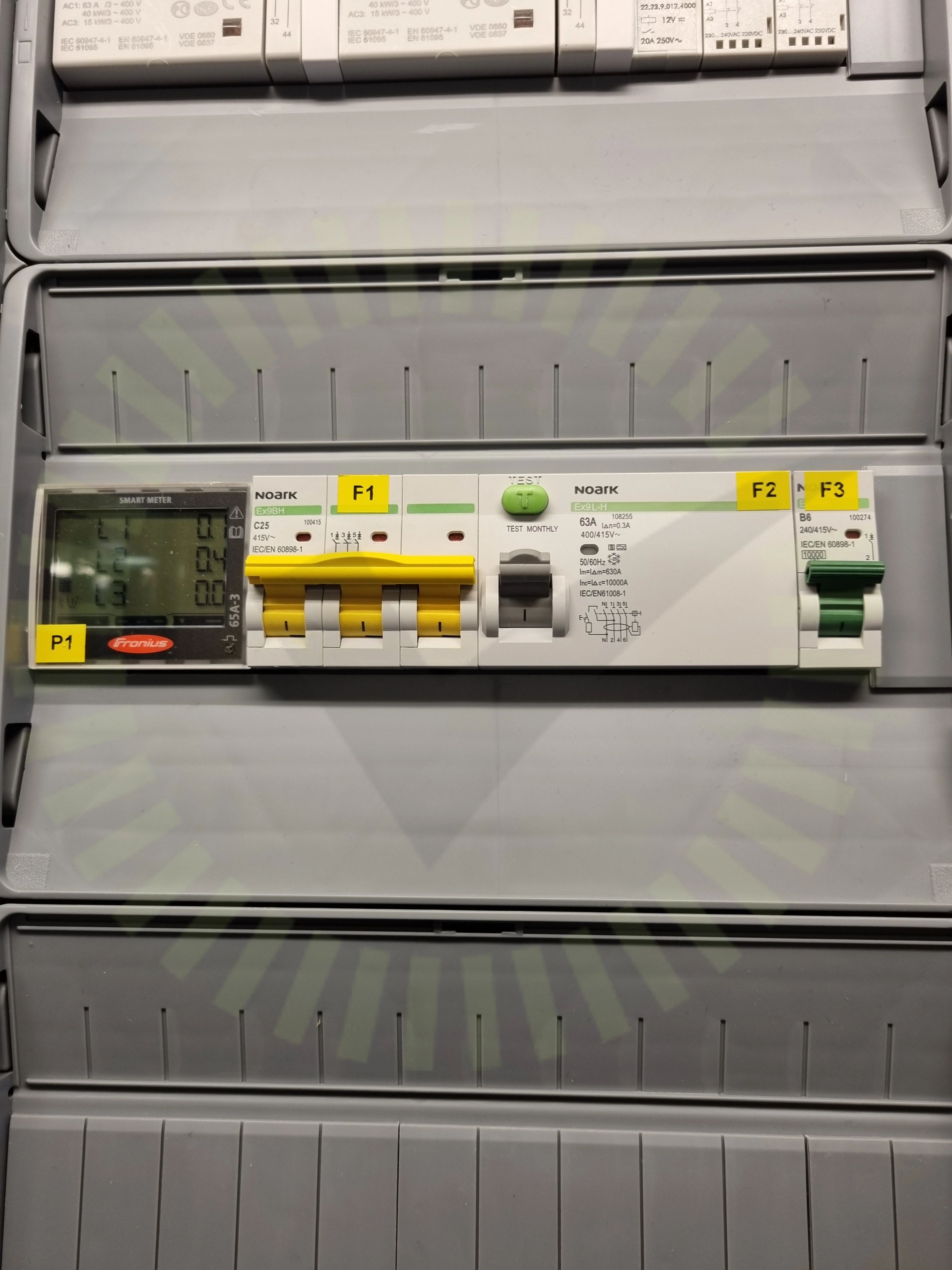

3.2 Märkning

Inte godkänd

Står ej vad det går till

ELSÄK-FS 2022:1 (6 §)

3.3 Mätprotokoll DC

Inte godkänd

Mätvärden fattas för dc

ELSÄK-FS 2022:1 (6 §)

3.4 Strängschema

Inte godkänd

Har ej fått strängschema

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

30/34

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFerritkärnaHuvudsäkringInformering av solcellerInfästningKabelLedare fastspändaSäkringTillförlitligt fästTätningsinsattsUtrymmeVarning för backspänningVarning för likspänningVarselmärkningVarselmärkning nödströmsförsörjningVinkel

Trina: Vertex DE09.05

Godkända kontrollpunkter

11/11

DragavlastadeDräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning
