Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

1KOMMA5°

Datum

29 juni 2023

Ort

Ekerö , Stockholms län
Takstolsinfästning
Fästens placering
Stress på kontakter
88% godkända13% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

4/16
Fästens placering

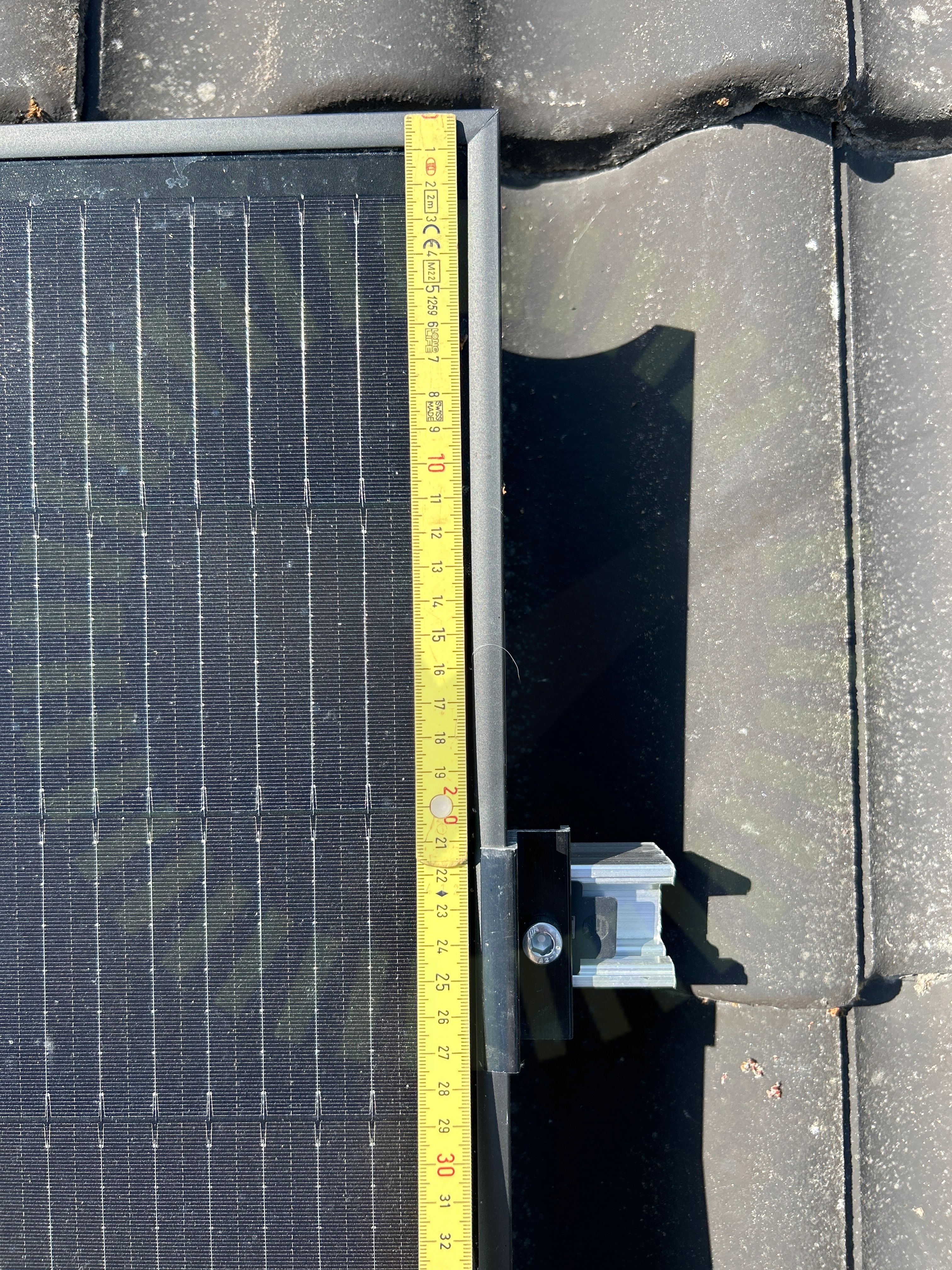

1.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 11
Kontakter förläggning

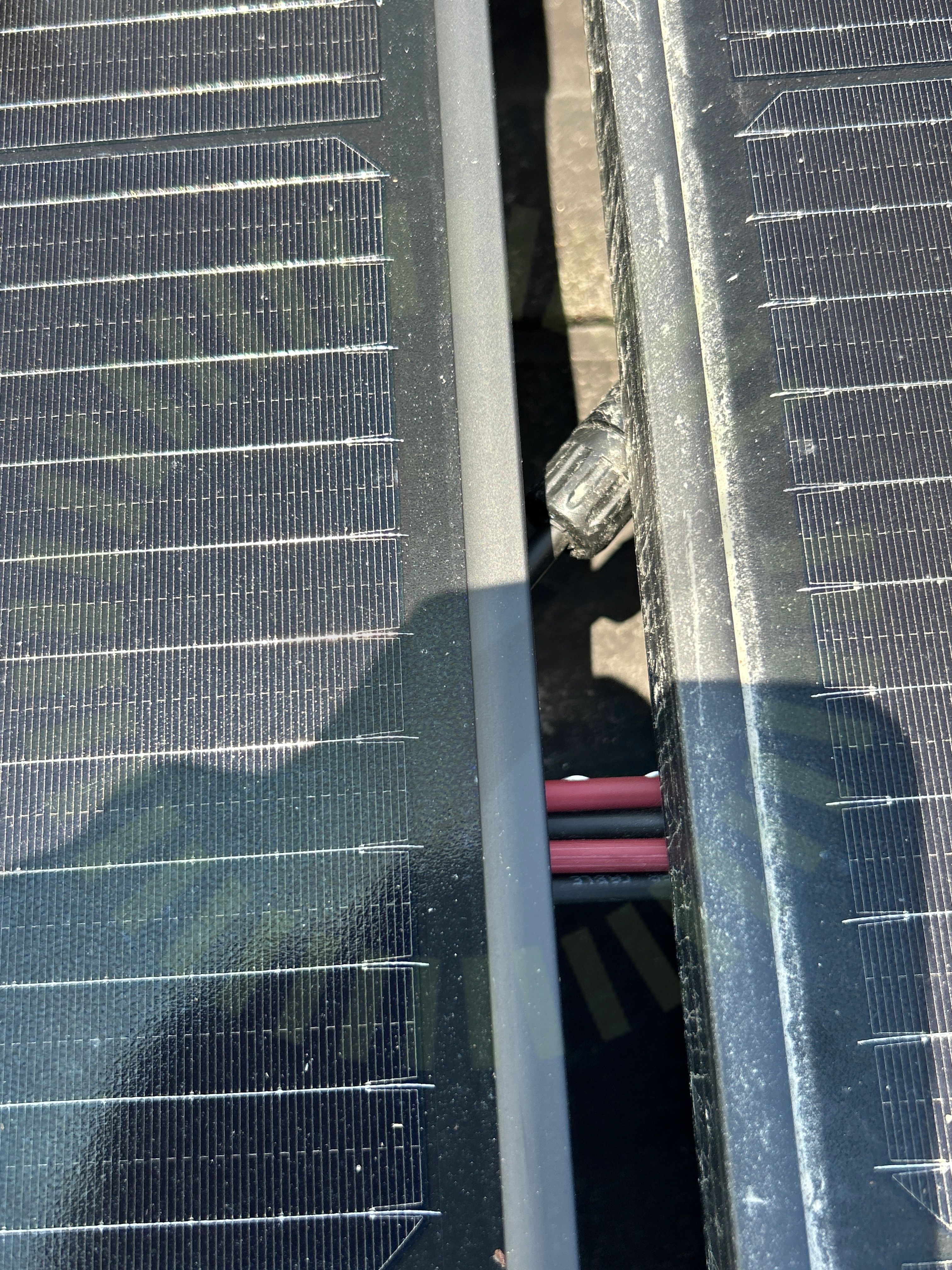

1.2 Kontakter förläggning

Inte godkänd

Kontakter ska inte förläggas i direkt solljus.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7.
Kontaktdon

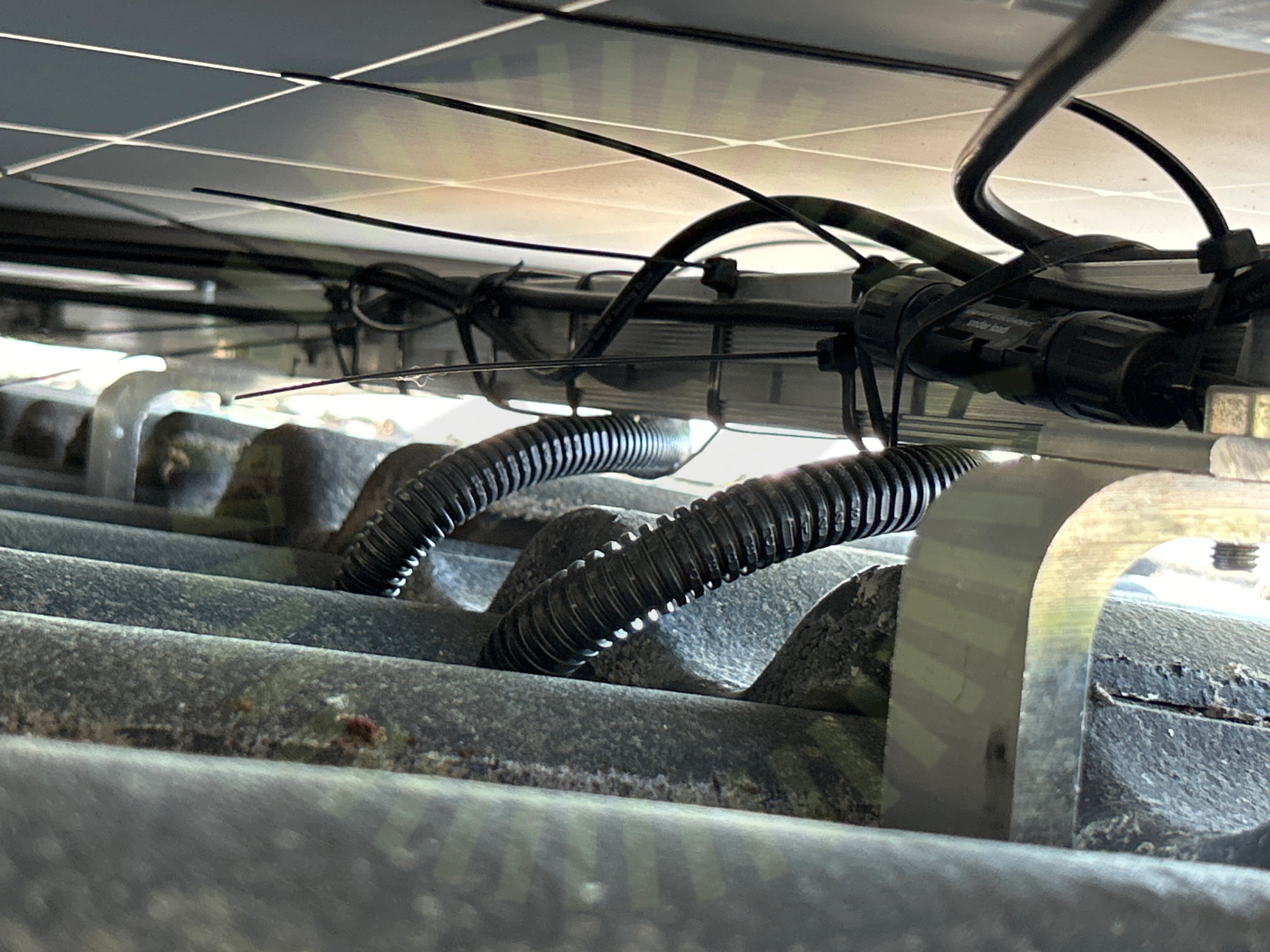

1.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4
Stress på kontakter

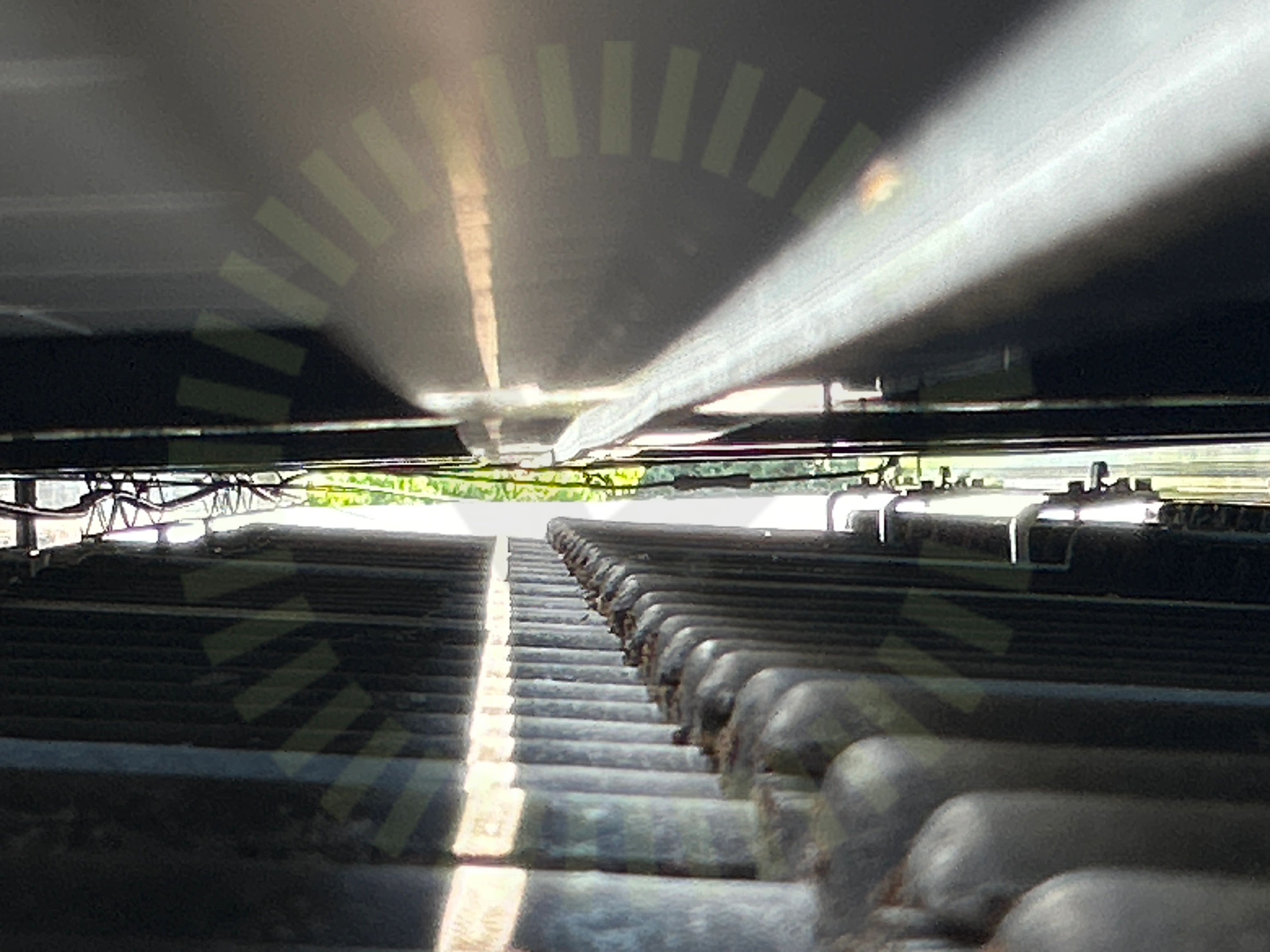

1.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKopplingslådaPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/16
Panelkablagets böjradie

GroWatt: MOD 10-15KTL3-X

Anmärkningar

2/43

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

2.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

38/43
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max StrömFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/43
DC Max SpänningDC Min SpänningSträngdesign

K2: SingleRail: CrossHook 3S

Anmärkningar

5/27
Infästning utanför takstol

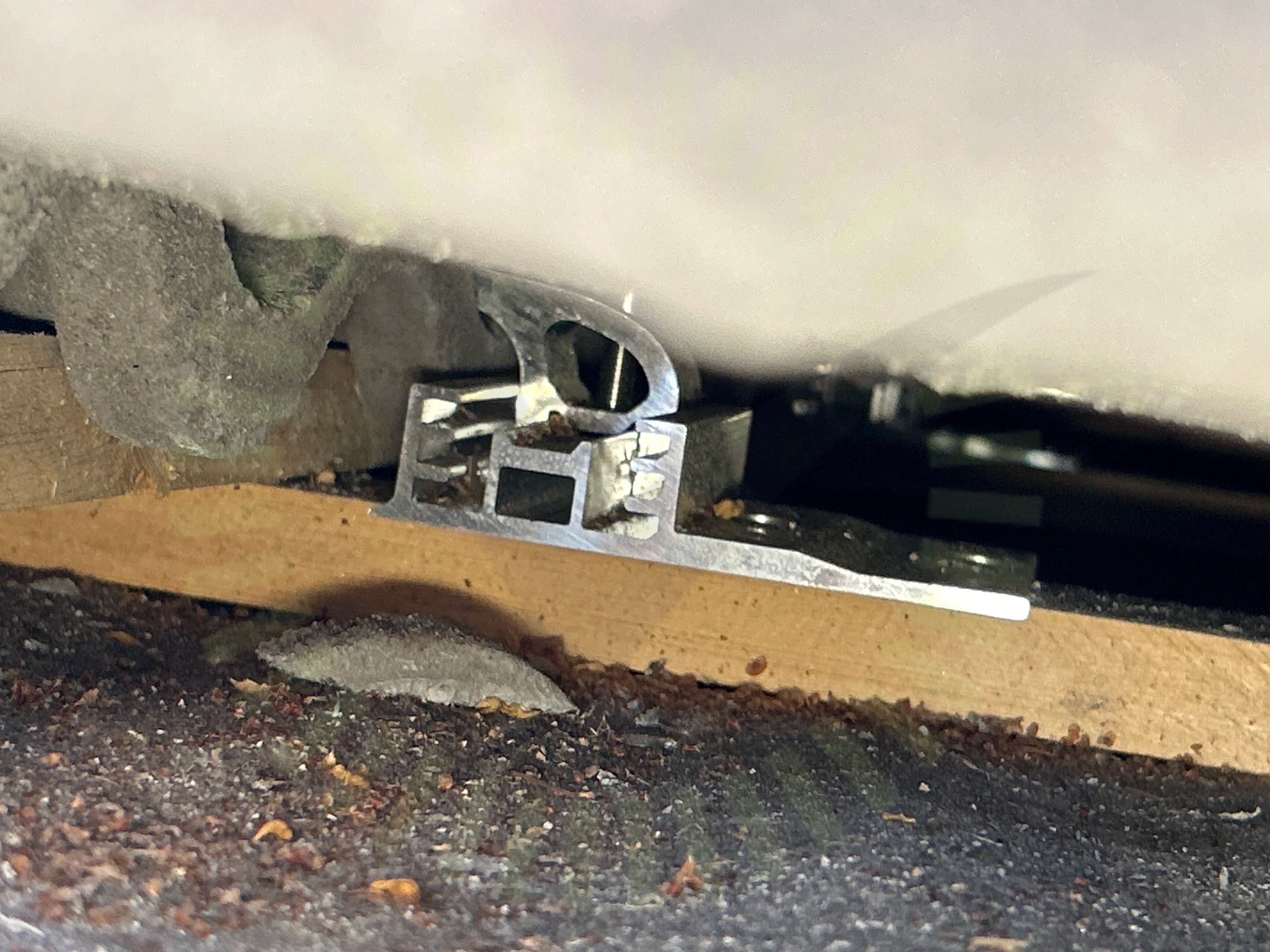

3.1 Infästning utanför takstol

Inte godkänd

Kroken i bild är inte korrekt monterad i takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

3.2 Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt överhäng inte tillgängligt.

Snö- och vindlastberäkning

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd inte tillgängligt.

Snö- och vindlastberäkning
Takstolsinfästning

3.5 Takstolsinfästning

Inte godkänd

Skruvar har missat takstol. Enbart två skruvar använda.

K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7

Godkända kontrollpunkter

21/27
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/27
Takgenomföring

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1

5.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.
