Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

Svea Solar

Datum

14 juni 2023

Ort

Huddinge , Stockholms län
Takkrokarnas CC skenstart
Termisk brytpunkt skenor
Skenornas infästning skruvade
96% godkända4% ej godkända

Om installationen

PanelerRisen: RSM40-8 385-405W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: CHINT DTSU666
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/26
Skenornas infästning skruvade

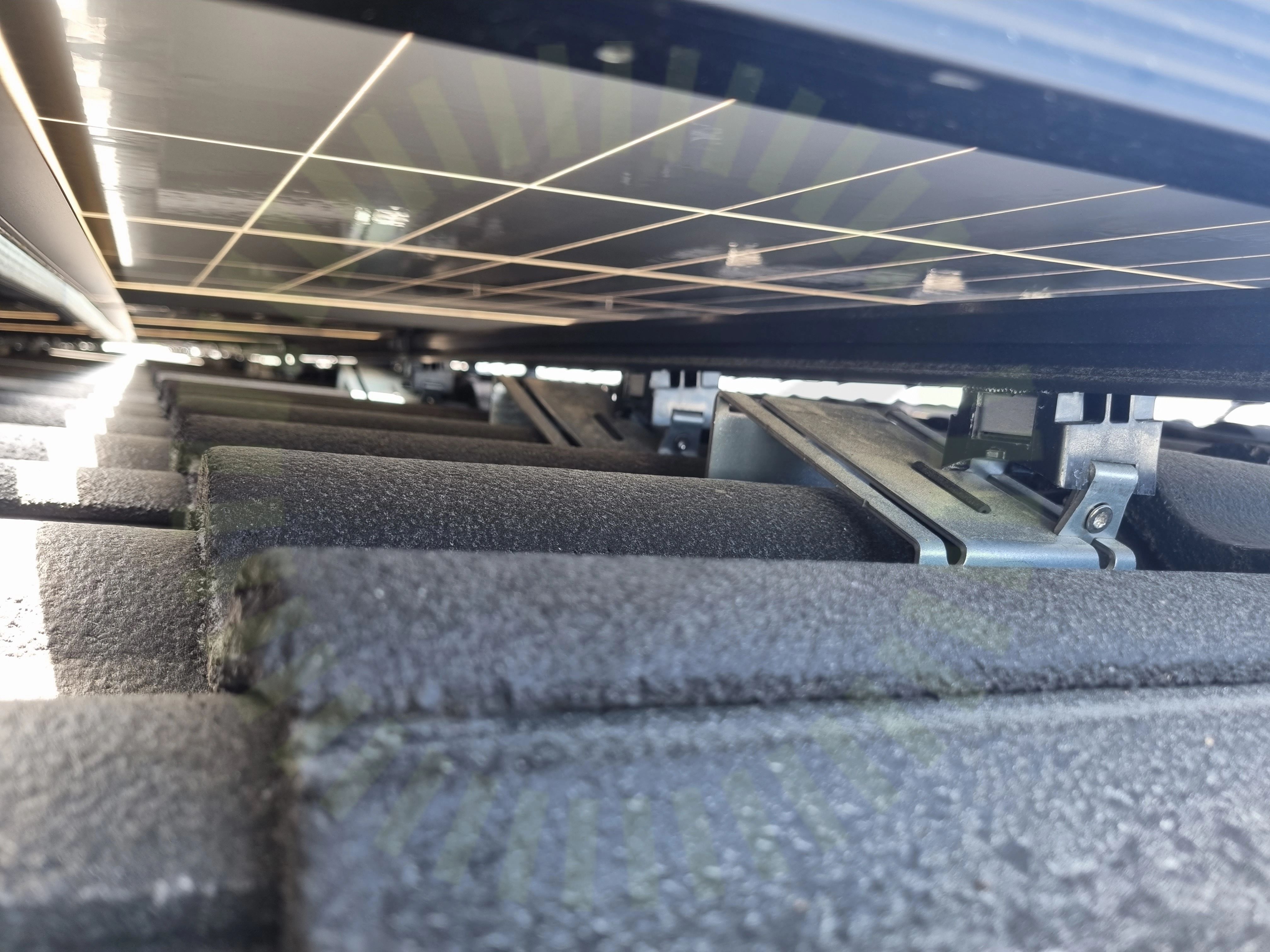

3.1 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Termisk brytpunkt skenor

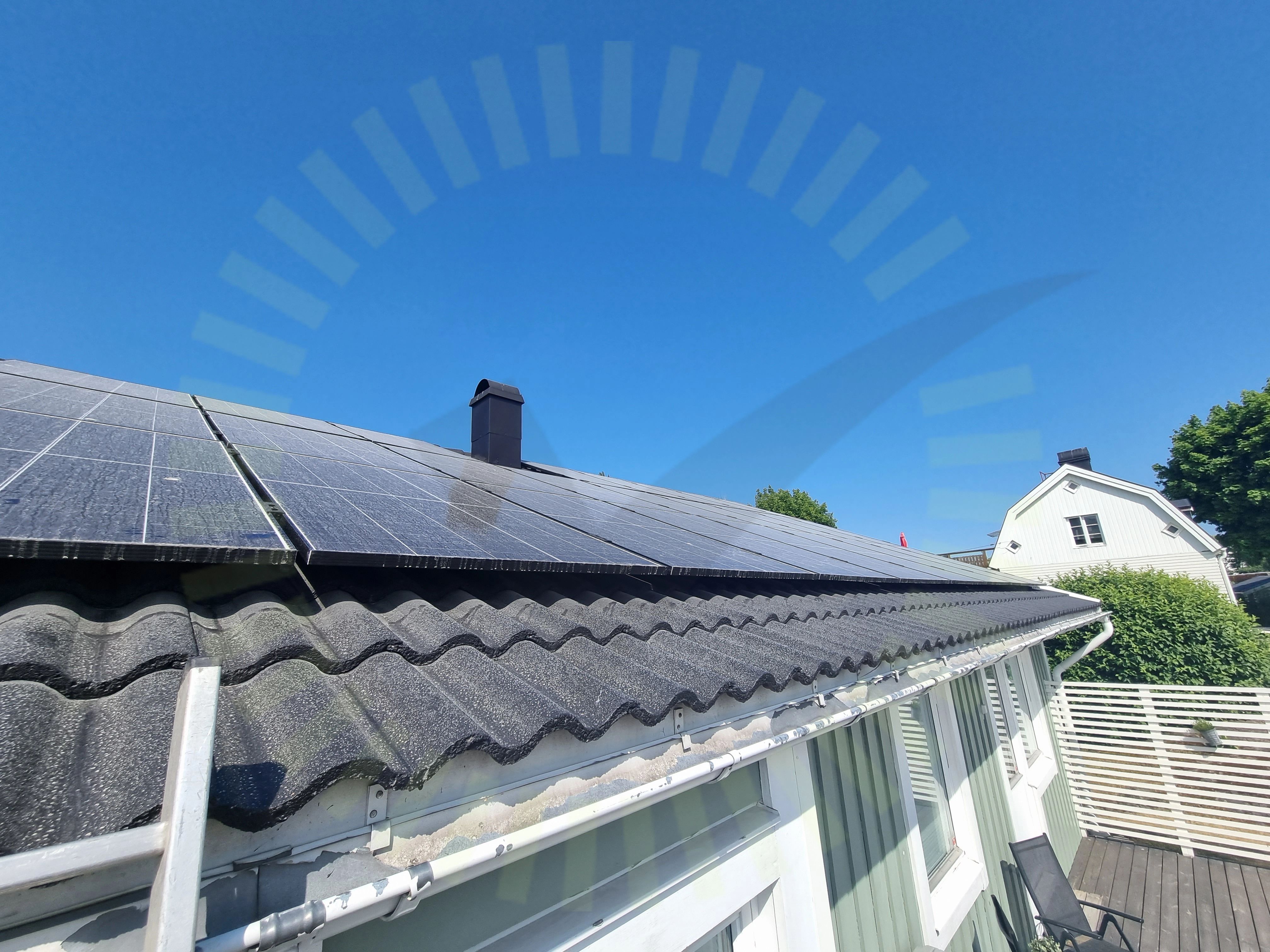

3.2 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.13 paneler I rad utan termisk brytpunkt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2
Ändklämmor

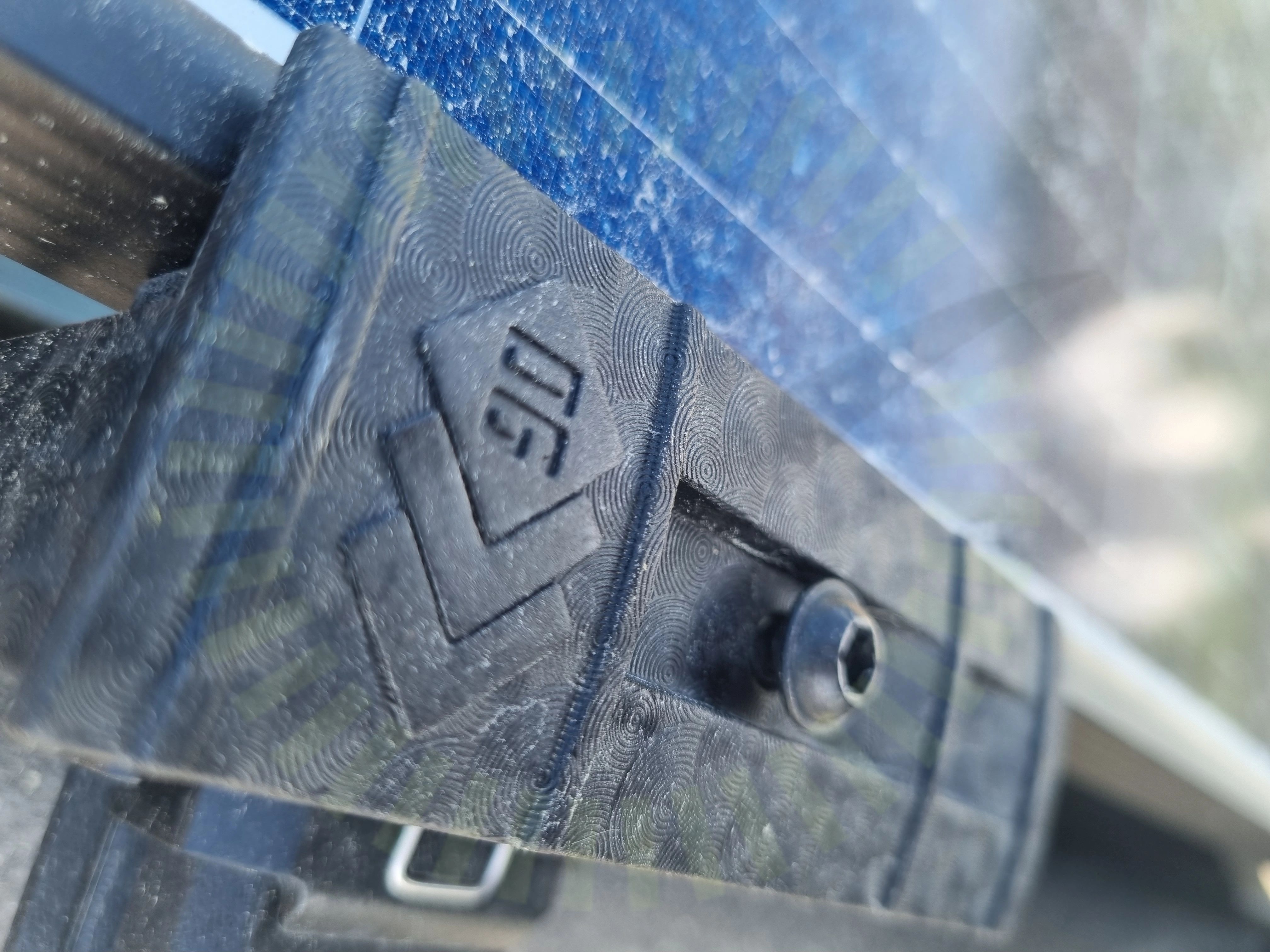

3.3 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Ändfäste ej korrekt monterat.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7
Takkrokarnas CC skenstart

3.4 Takkrokarnas CC skenstart

Inte godkänd

Avstånd från första till andra takkrok är inte korrekt. Uppmätt 950mm vid infästning nära skorsten.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

Godkända kontrollpunkter

22/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokstyperVäderbeständigt material

Tak 1, Risen: RSM40-8 385-405W

Godkända kontrollpunkter

16/17
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral och arbetsbrytare där växelriktaren är ansluten.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för likspänning

Växelriktare

Godkända kontrollpunkter

36/36
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
