Besiktningsrapport

8.7

Installation genom

Elteknik i Lund

Datum

3 oktober 2024

Ort

Billeberga, Skåne län

Skenskarvar

Kabeluppfästning

Sammansättning av komponenter

+ 3

89% godkända11% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSunGrow: SH15/20/25T

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666-20

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/16

2.1 Sammansättning av komponenter

Inte godkänd

Batteriets lock är inte fastsäkrat.

SBR064-256-UEN-Ver19-202302, Sida 24-27

Godkända kontrollpunkter

15/16

Avstånd till växelriktareBatteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Hustak, Nordmount Panntak: Bärläkt

Anmärkningar

5/25

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

3.2 Stående skenor

Inte godkänd

Stående skena i ytterkant är felvänd.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 4

3.3 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

3.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takets storlek är inte korrekt. Avstånd från första panel till nock/ränna är 190 cm. Verkligheten är 20-30 cm. Det finns även med ett ”test” i dokumentationen med liggande skenor som sen inte använts. Lastberäkningen behöver ses över i sin helhet så den matchar anläggningen.

Tillverkarens montageanvisningar

3.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning är inte korrekt utförd. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/25

Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Kabeldragning mellan takytor

Hustak, Trina: TSM-NEG9RC.27

Anmärkningar

1/14

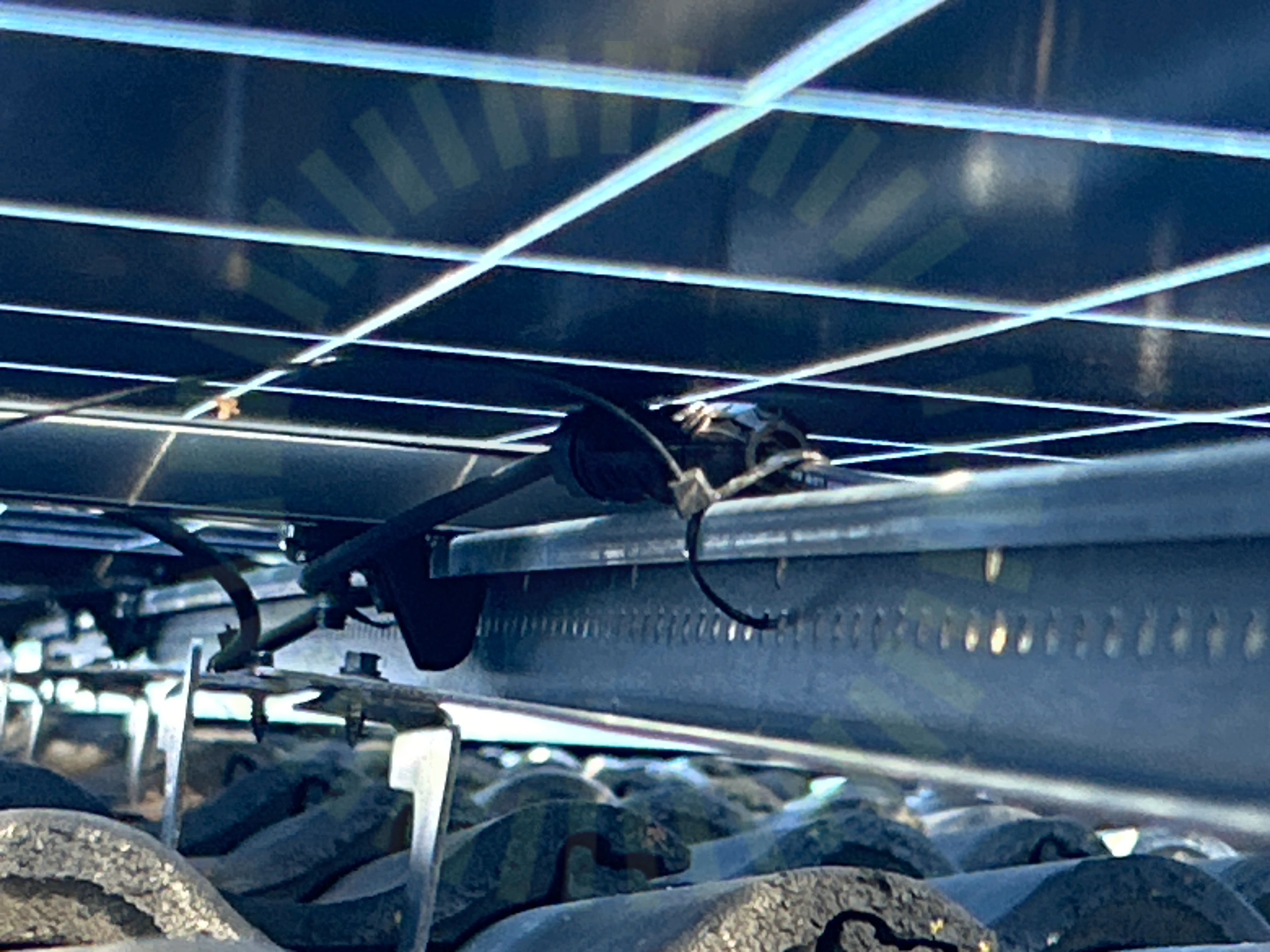

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Godkända kontrollpunkter

11/14

DräneringshålKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/14

Förbindelse av kontakterSträngförläggning

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Undercentral

Anmärkningar

1/6

6.1 Kabelinföringar

Inte godkänd

Förskruvning inte korrekt åtspänd och håller inte runt kablarna som går in i centralen.

Godkända kontrollpunkter

5/6

InfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

7.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4

Informering av solcellerMissvisande varselmärkningVarning för likspänning

Växelriktare

Anmärkningar

2/36

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

Sungrow User Manual 3–Phase Hybrid Inverter SH5T/6T/8T/10T/12T/15T/20T/25T Ver11-202305, Sida 31

8.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

32/36

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/36

GenomföringarSträngdesign
