Institutet för Solenergikvalitet

Besiktningsrapport

7.9
x

Installation genom

1KOMMA5°

Datum

10 september 2024

Ort

Löddeköpinge, Skåne län
Femledarsystem
Jordning av chassi
Fästens placering
84% godkända16% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

4/18
Fästens placering

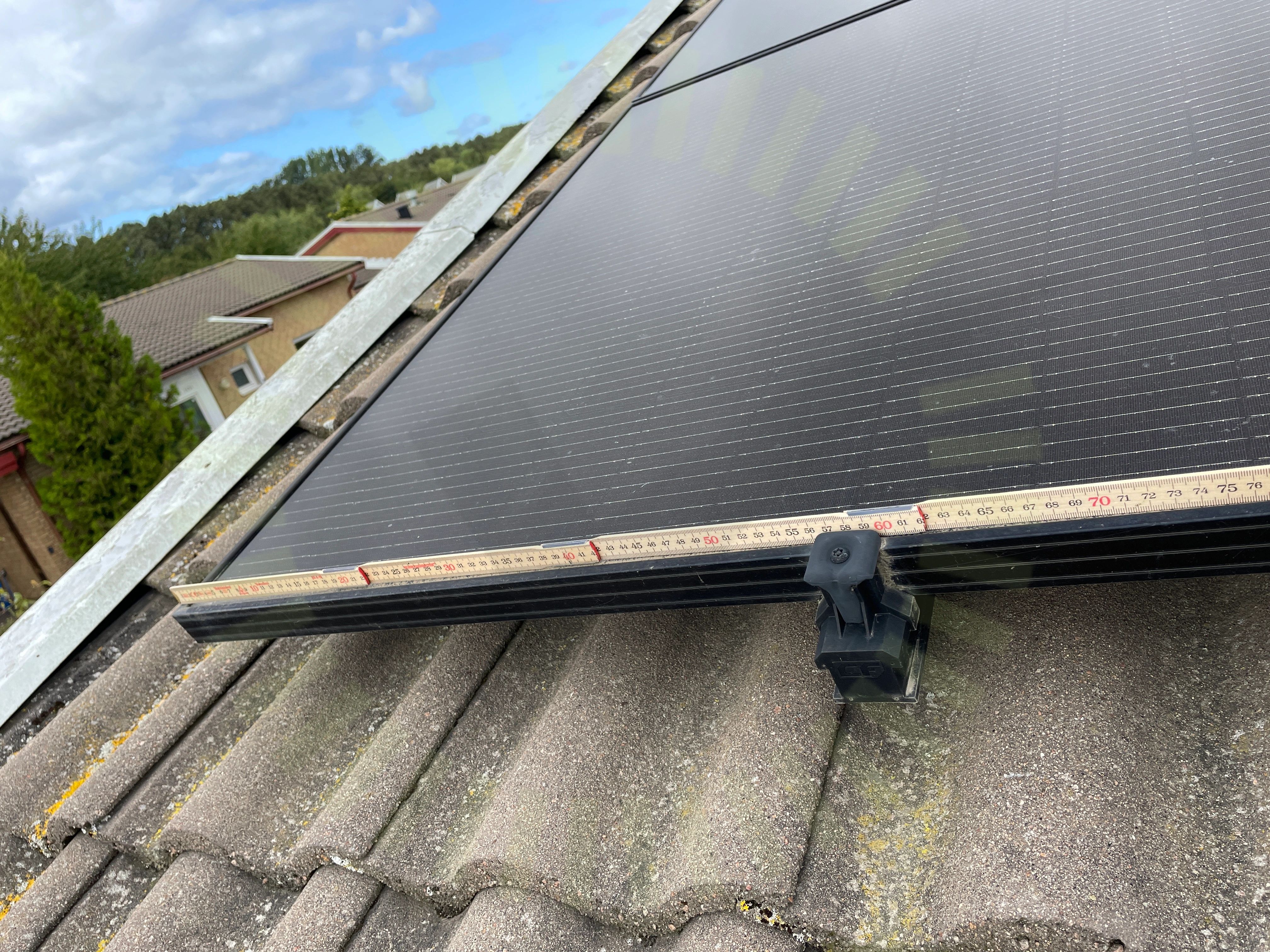

2.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual V202311, Sida 12

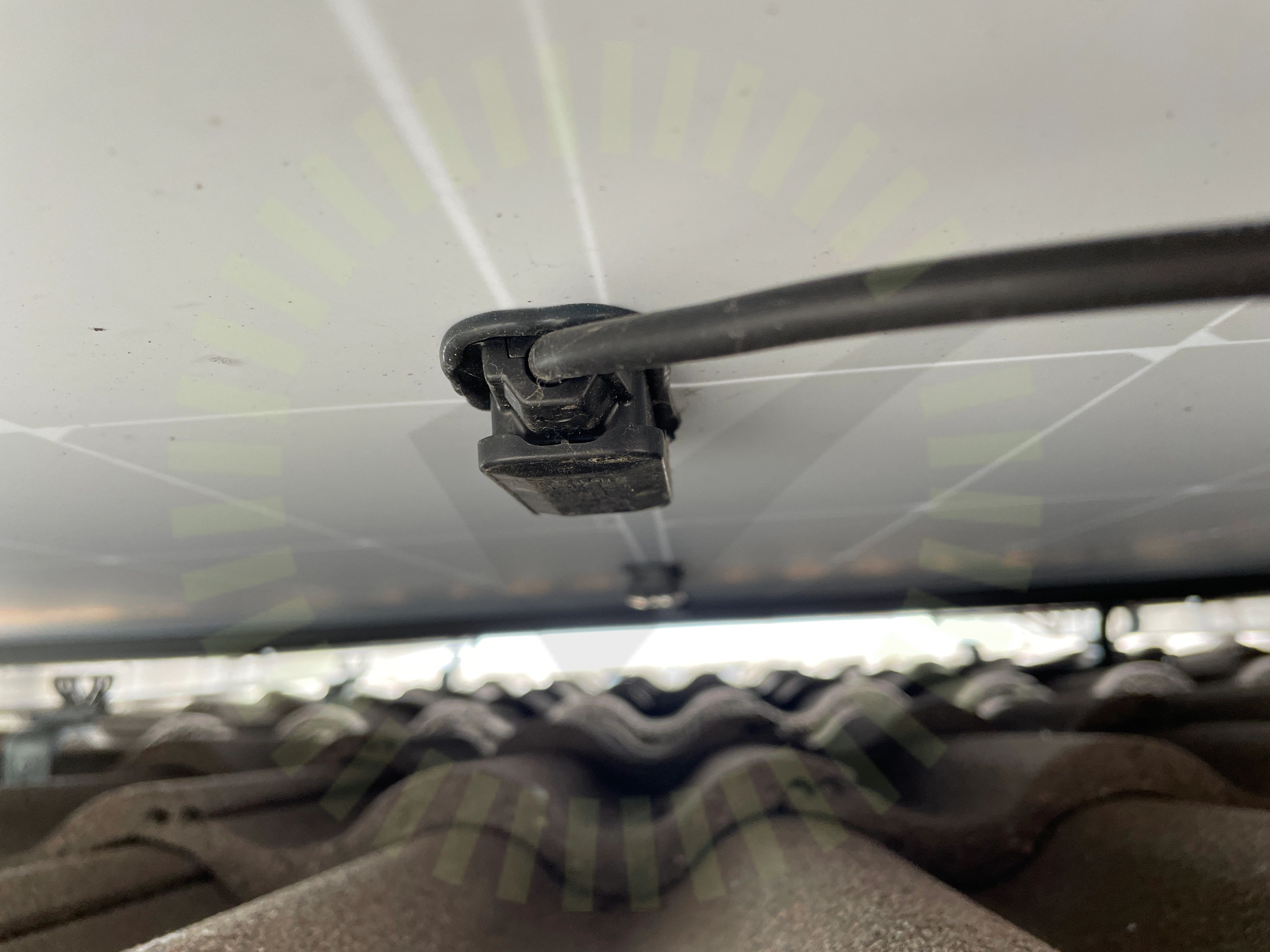

Kopplingslåda böjradie

2.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp och kontakt utsätts för drag.

SS 436 40 00 (522.8.3)
Strängförläggning

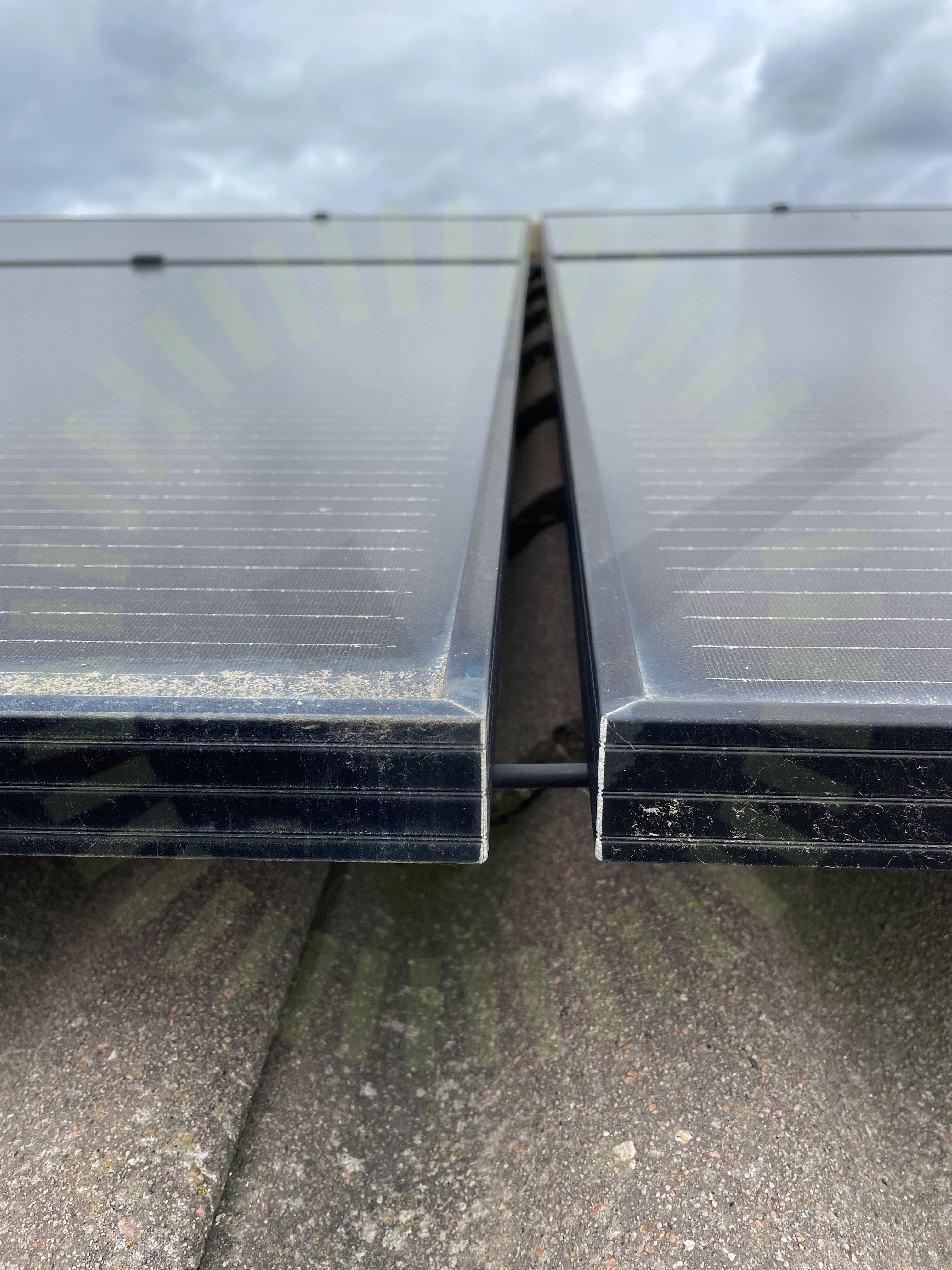

2.3 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)
Stress på kontakter

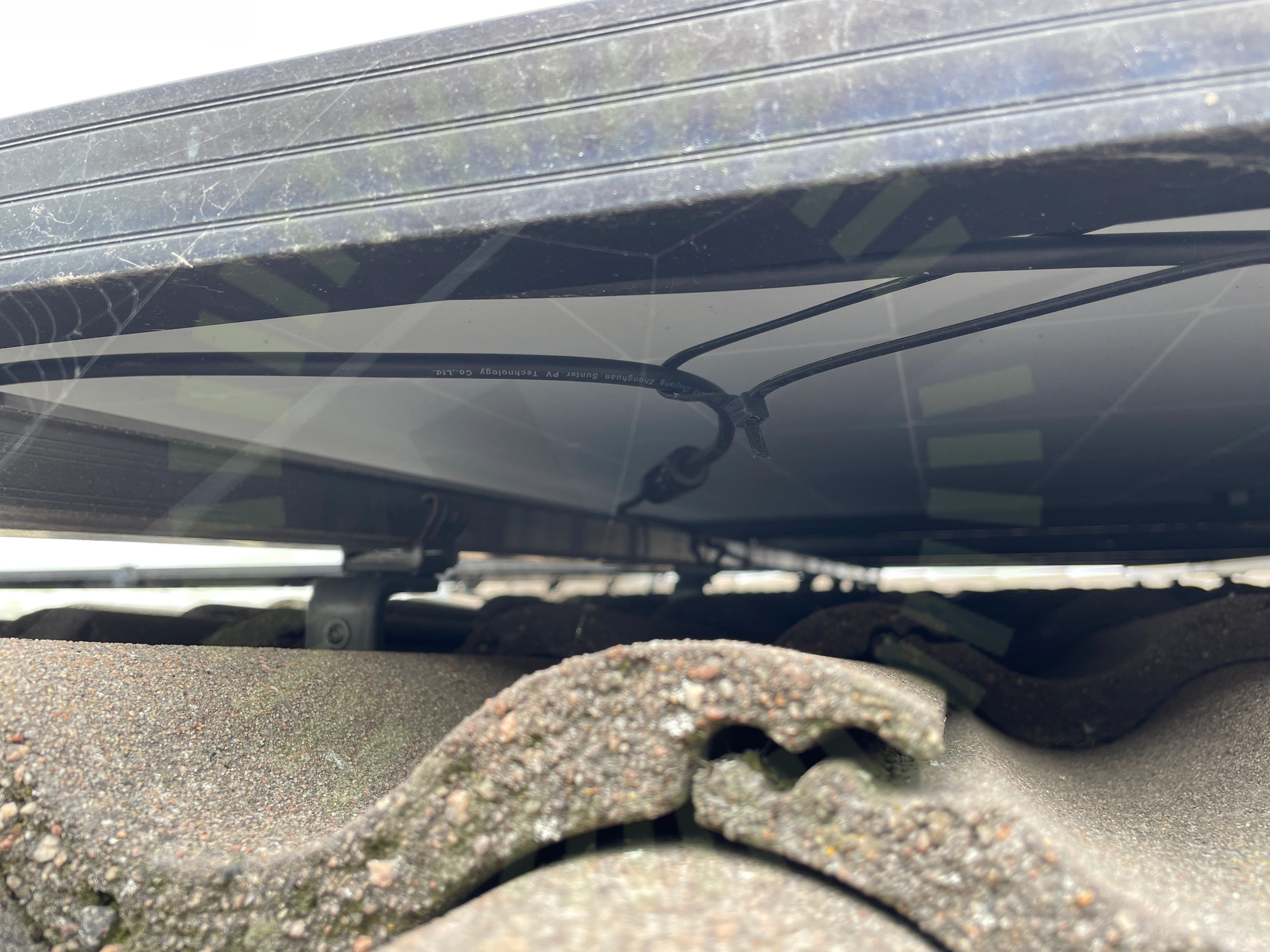

2.4 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/18
Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/24
Förstärkningsskruv

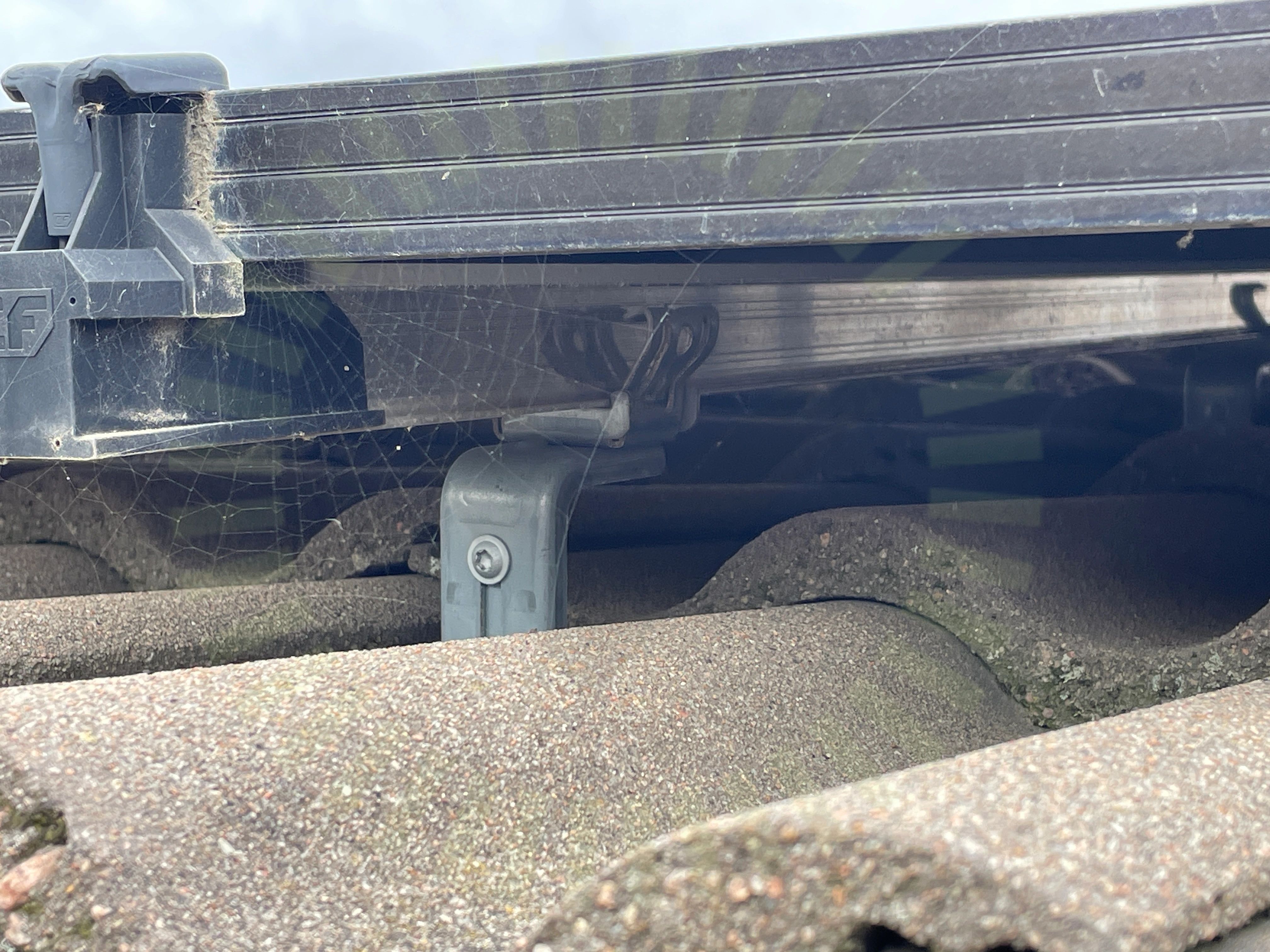

3.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

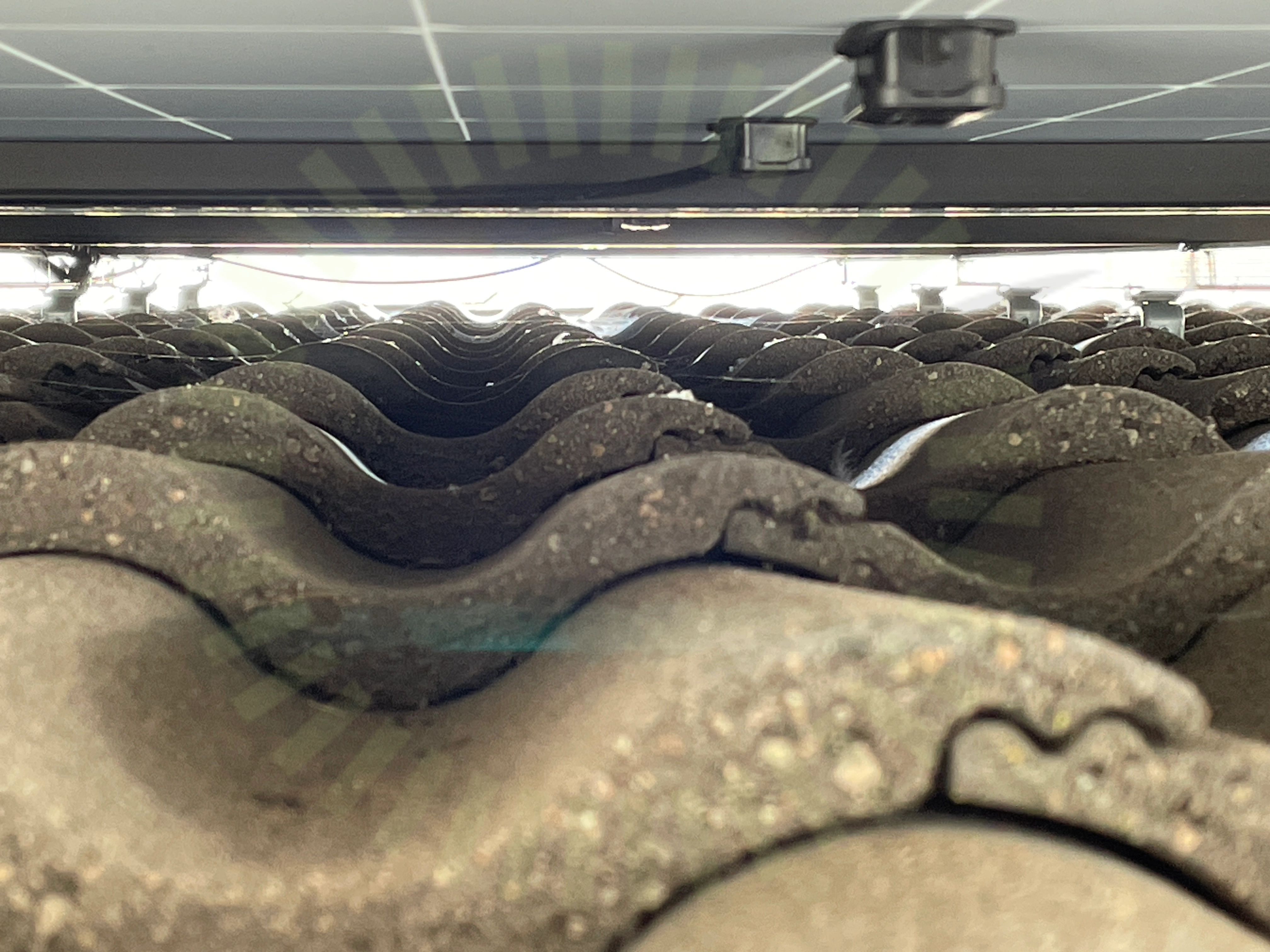

Kabeluppfästning

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Klämmans placering i skena

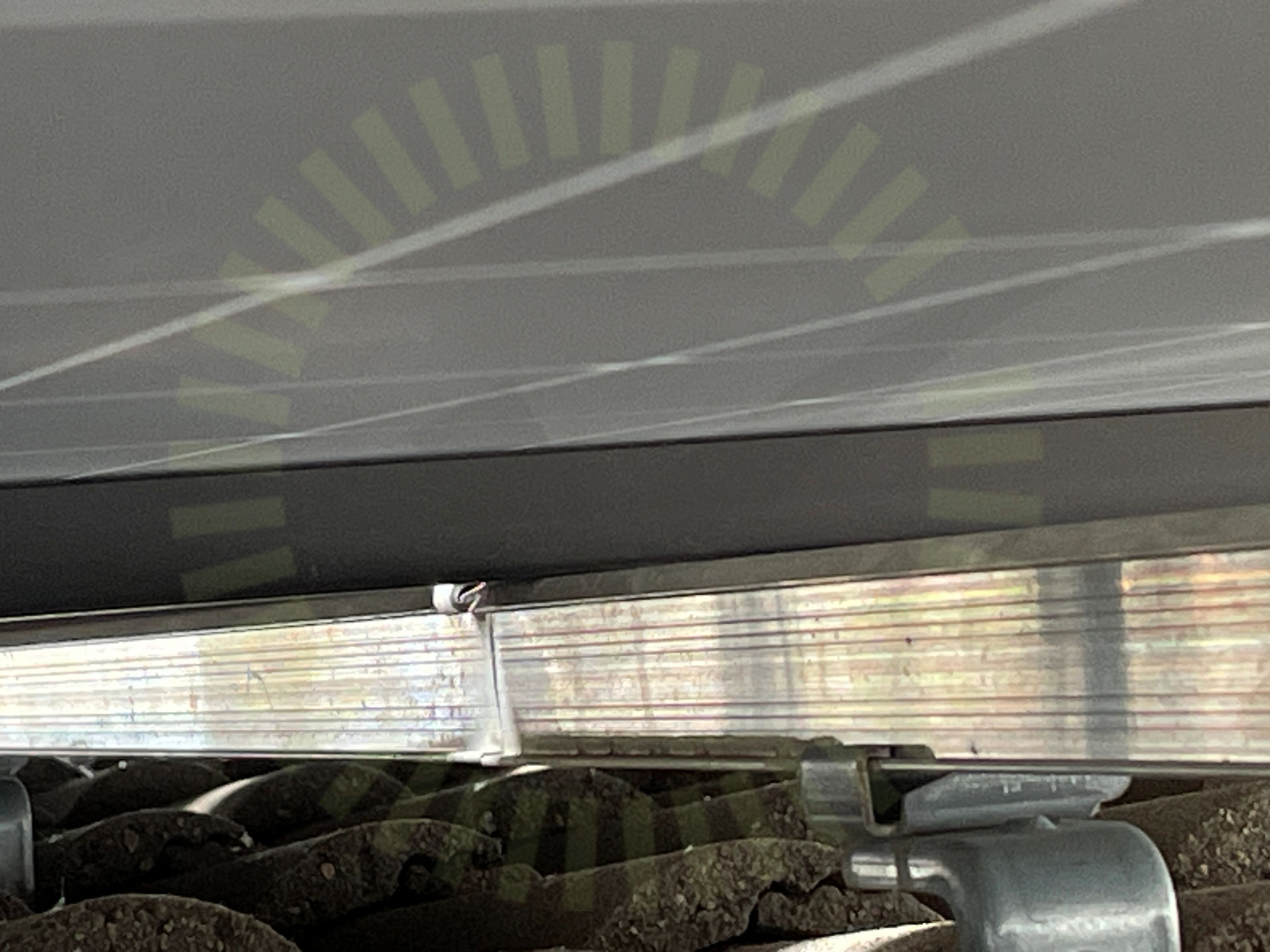

3.3 Klämmans placering i skena

Inte godkänd

Mittfästet vid skenskarv åtdraget så hårt att det deformerat falsen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 13 och 31

3.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

3.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt 62 cm i kanton och 93 cm i mittzon.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/24
Främmande materialFöremål mellan skena och panelramMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/24
LäktinfästningRåspontsinfästning

Undercentral

Anmärkningar

1/6
Femledarsystem

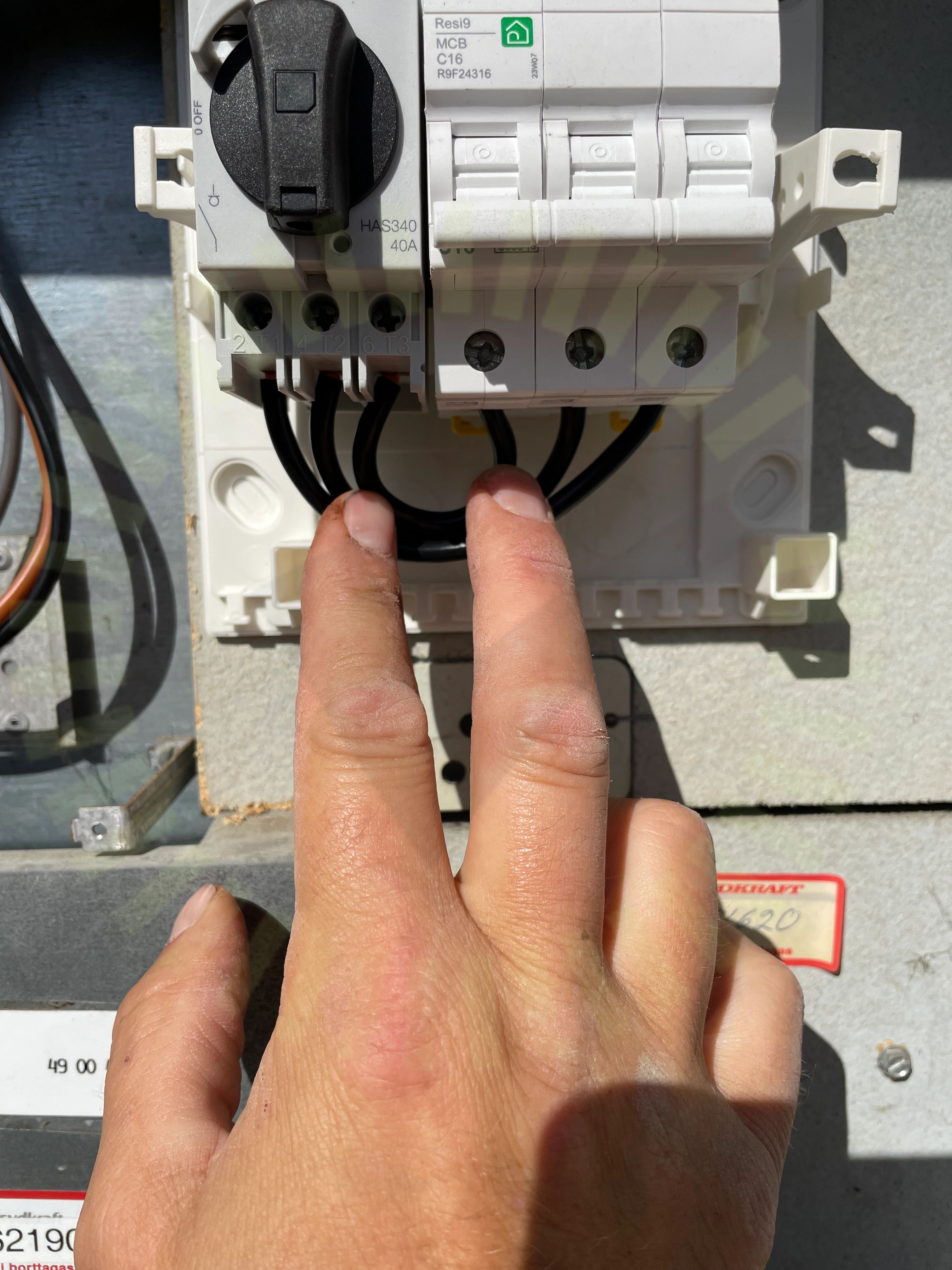

4.1 Femledarsystem

Inte godkänd

Matande kabel är inte korrekt ansluten. Fasföljden skiftad mellan L1 och L3.

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

4/34
Anslutning av växelriktare

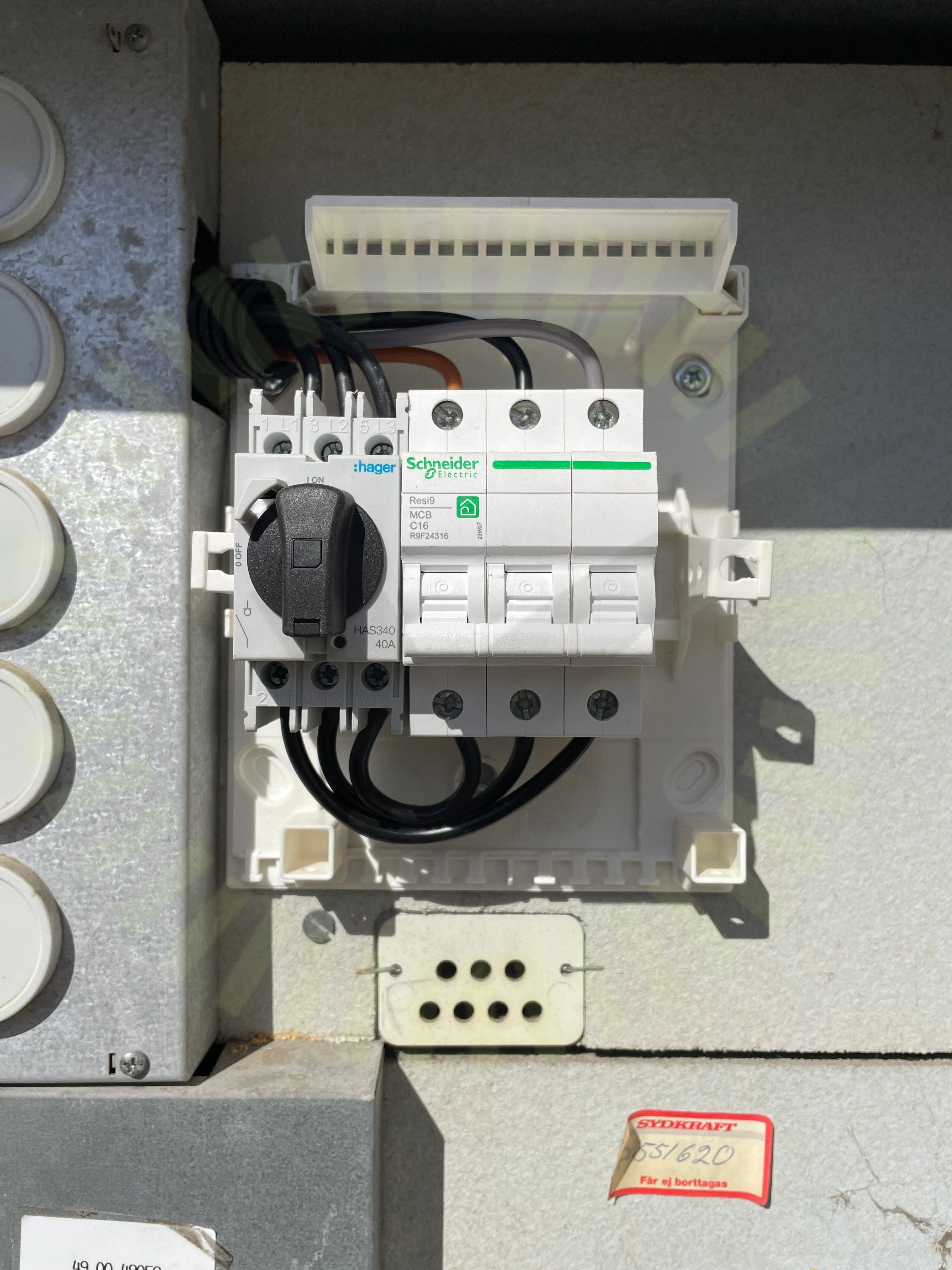

6.1 Anslutning av växelriktare

Inte godkänd

Fasföljd skiftad i anläggningen.

Enkelisolerade ledare

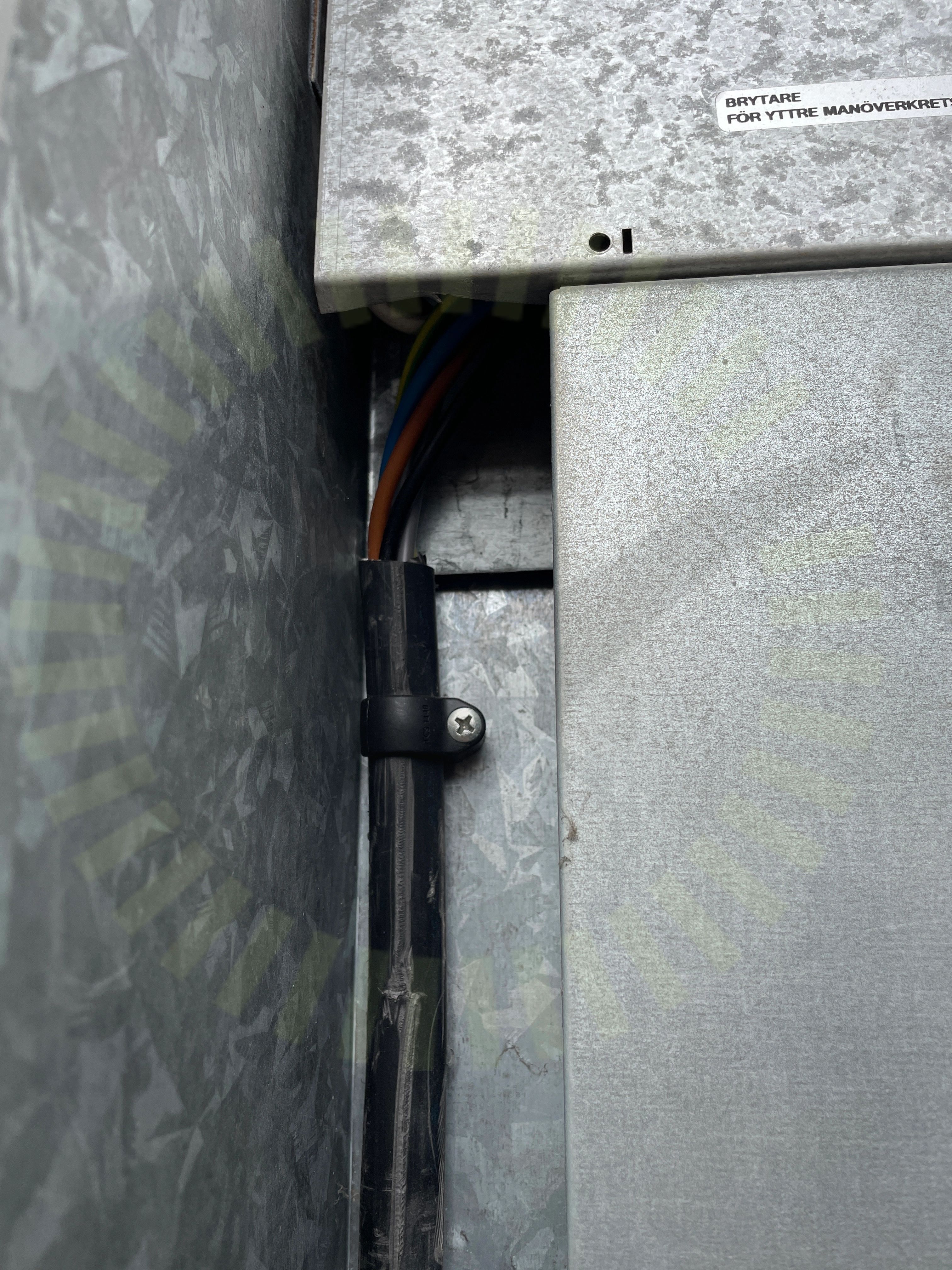

6.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

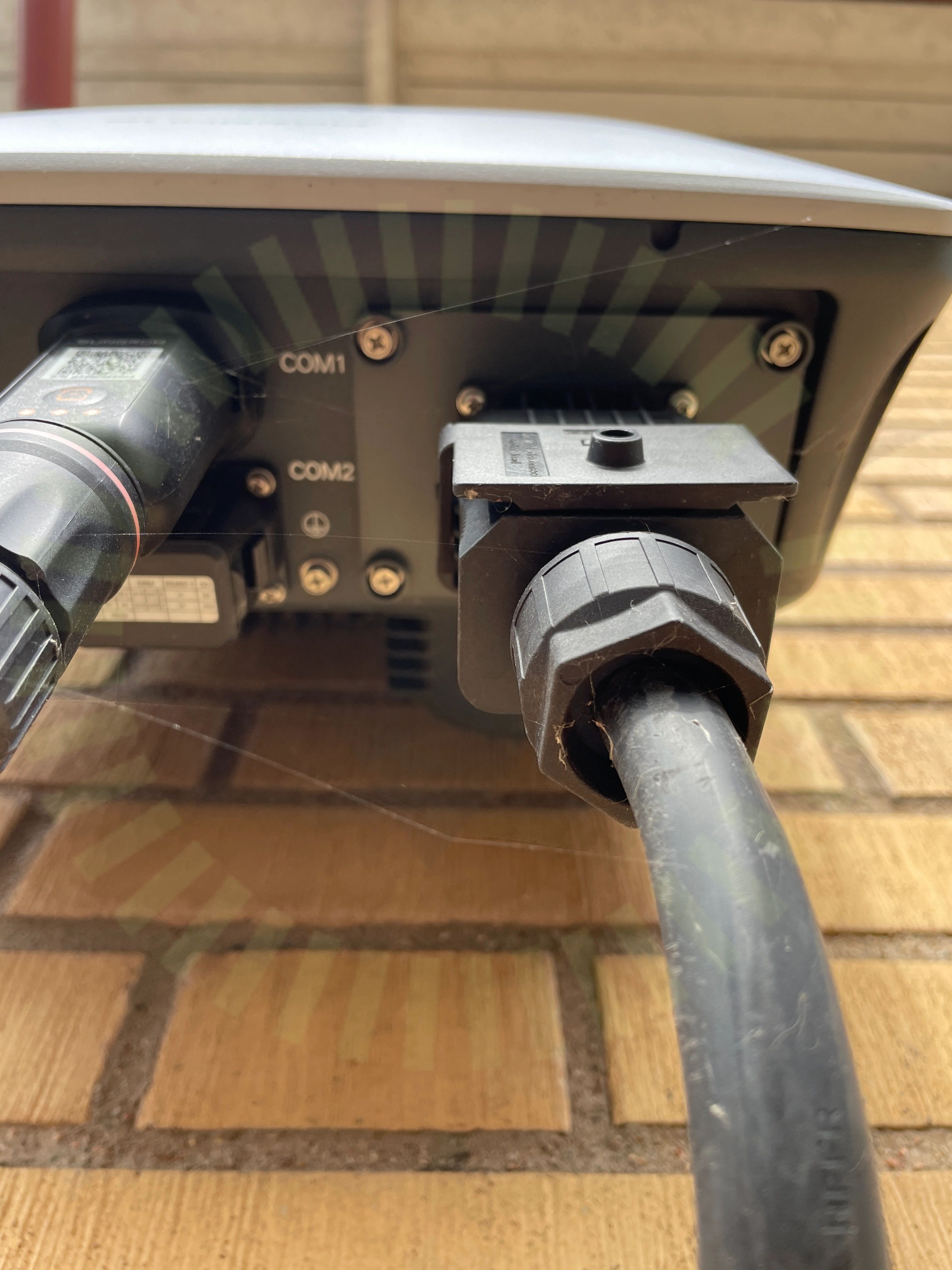

Jordning av chassi

6.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat.

SG3.0-20RT-UEN-Ver18-202212, Sida 32-34

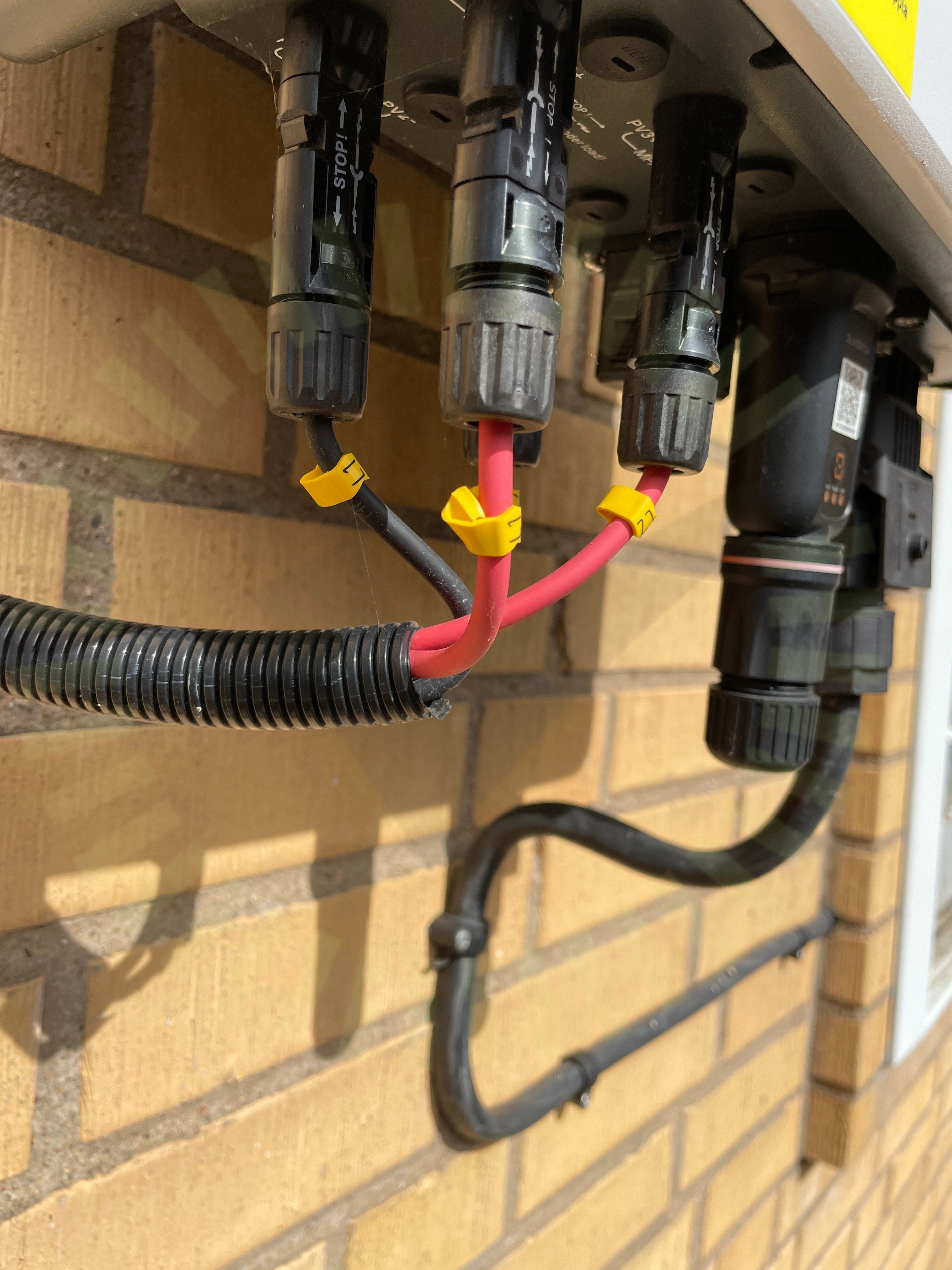

Stress på kontakter

6.4 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter trycks sidled och kabelns böjradie är snäv.

Godkända kontrollpunkter

30/34
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
