Besiktningsrapport
9.7
Installation genom
Svea Solar
Datum
25 mars 2024
Ort
Bromma, Stockholms län
Kabeluppfästning
Närliggande objekt
Panelkablagets böjradie
Varning för likspänning
97% godkända
3% ej godkända
Om installationen
Paneler
Longi: LR5-54HTB
Montagesystem
CC90- UNUM Betongpannor
Växelriktare
SVEA SOLAR: Power Shifter 6-10kW
Batteri
Huawei: LUNA2000-5-15-S0
Tillbehör
Undercentral
Tillbehör
CHINT: Huawei DTSU666 (med CT)
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
1/15
2.1 Närliggande objekt
Inte godkänd
Batteriet har inte rätt avstånd till omkringliggande material.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70
Godkända kontrollpunkter
14/15
Avstånd till havet
Avstånd till växelriktare
Batteri PE
Batterikåpor
DC anslutning
Fastsäkring av produkt
Placering av batteri
Rakt stående
Signalkabel batteri
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
1/24
4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
22/24
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans orientering
Klämmans placering i skena
Läktinfästning
Mittklämmor skruv
Optimerarfäste
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas infästning skruvade
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takkrokarnas CC
Takkrokarnas CC skenstart
Takkrokstyper
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/24
Takgenomföring
Tak 1, Longi: LR5-54HTB
Anmärkningar
1/18

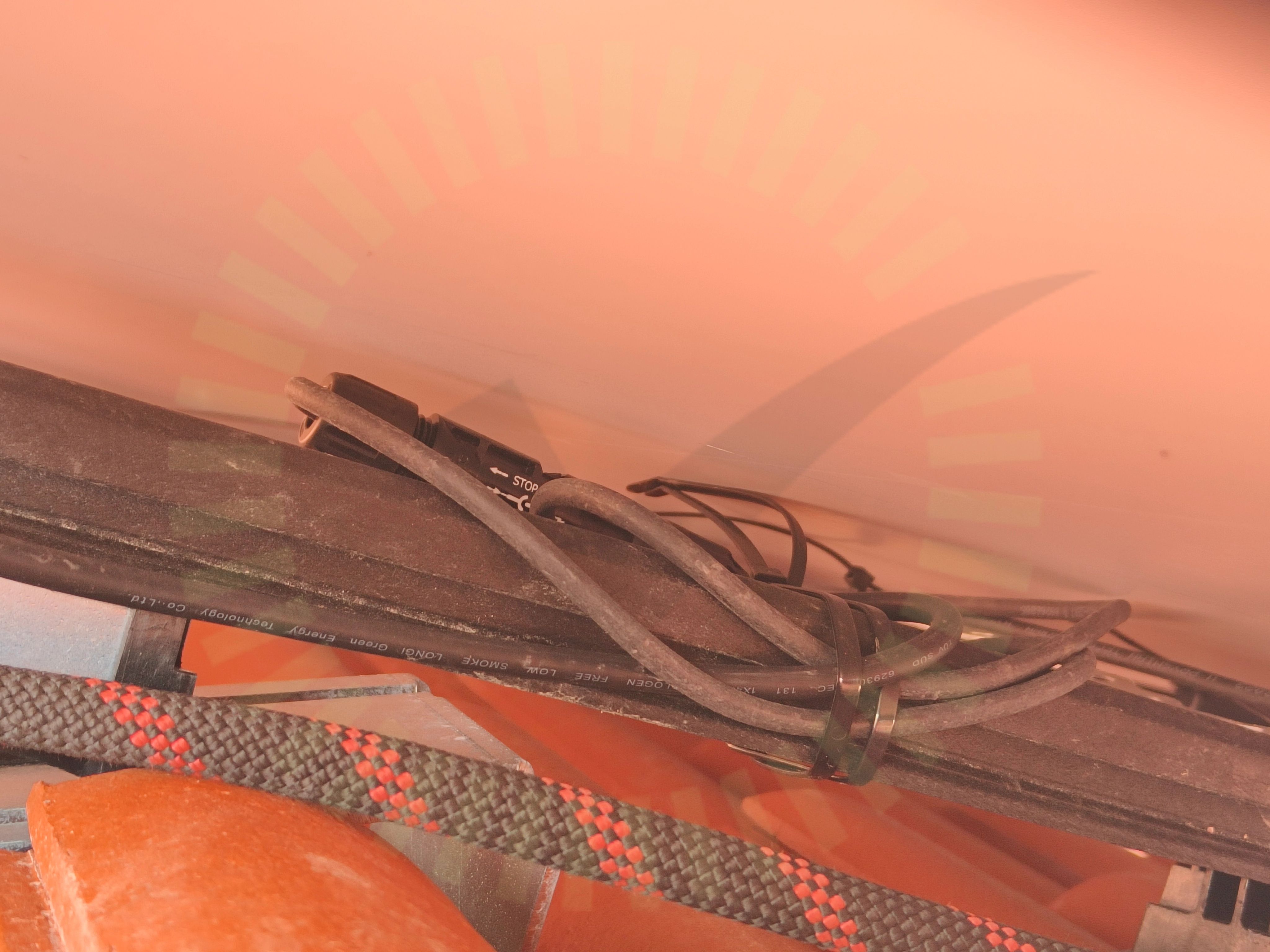

5.1 Panelkablagets böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie. Detta gäller vid utgångar på kontakter.
Installation Manual for LONGi Solar PV Modules V18, Sida 21
Godkända kontrollpunkter
17/18
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Infästning
IP-Klassning
Kabelinföringar
PEN-ledare
Placering
Skydd mot beröring
Varselmärkning
Anmärkningar
1/4

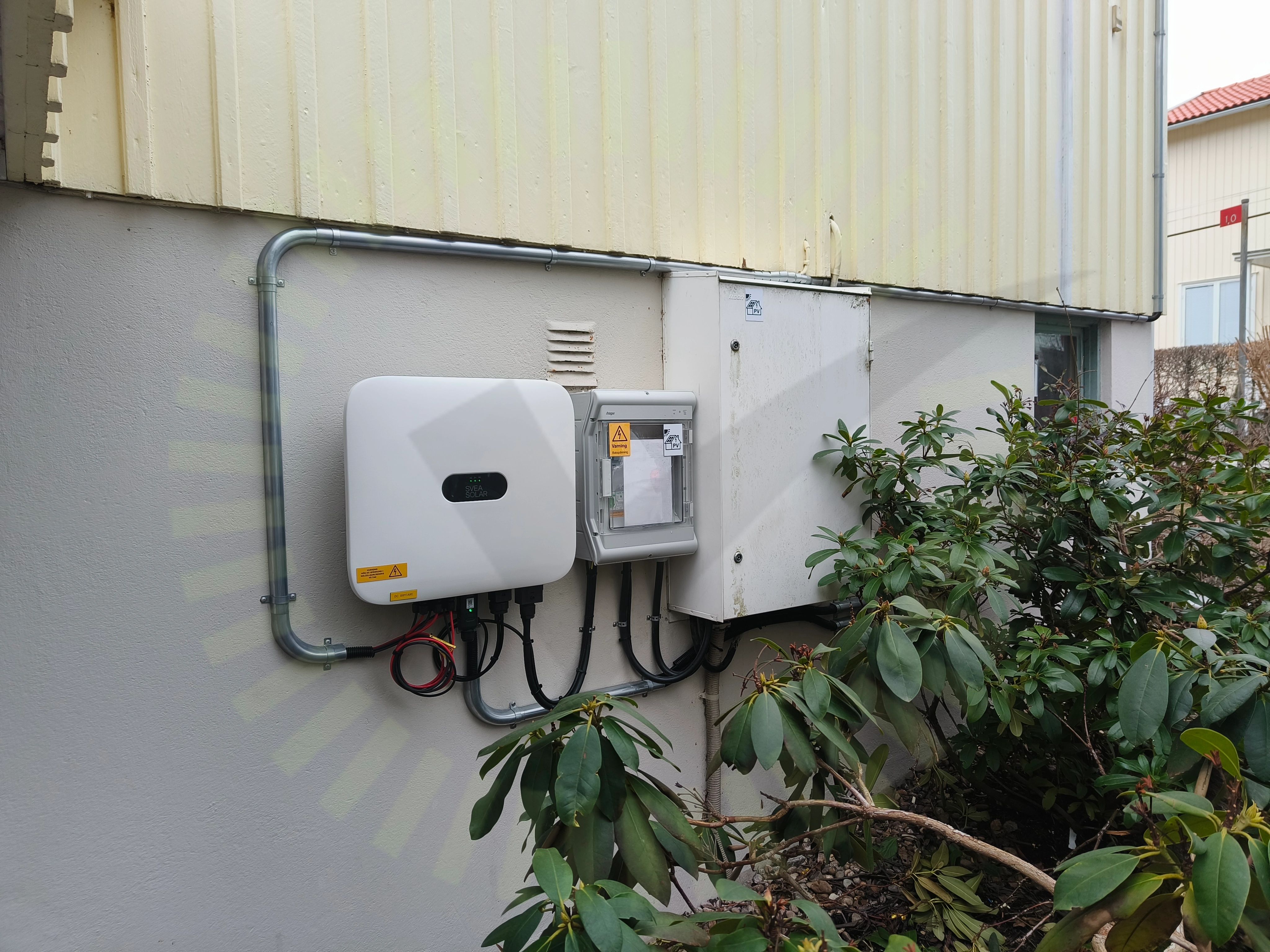

7.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Godkända kontrollpunkter
36/36
AC anslutning växelriktare
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
