1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.6
Installation genom
Sesol
Datum
11 maj 2023
Ort
Vendelsö, Stockholms län
89% godkända11% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Kapsling
Anmärkningar
2/9

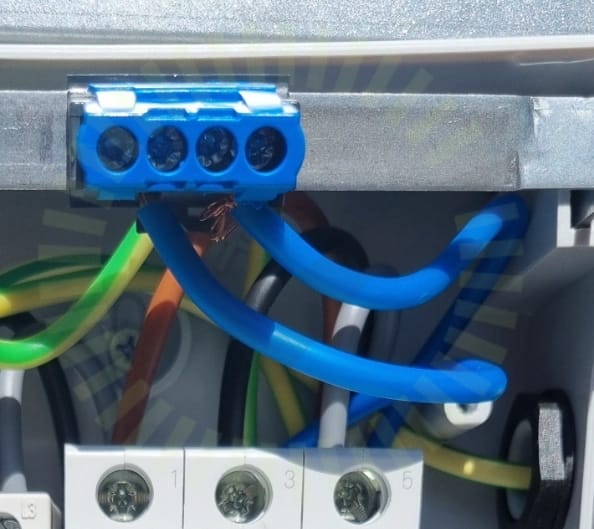

3.1 Anslutning
Inte godkändHälften av kardeler för neutralledare i undercentralen vid växelriktaren ligger utanför plint.
3.2 Förskruvningar
Inte godkändFörskruvning felaktigt monterad.
Godkända kontrollpunkter
7/9BrytareBöjradieInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
1/15
4.1 Förläggning DC kontakter
Inte godkändTvå kontakter på huvudbyggnaden är placerade mellan paneler.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
13/15Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/15Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
6/23

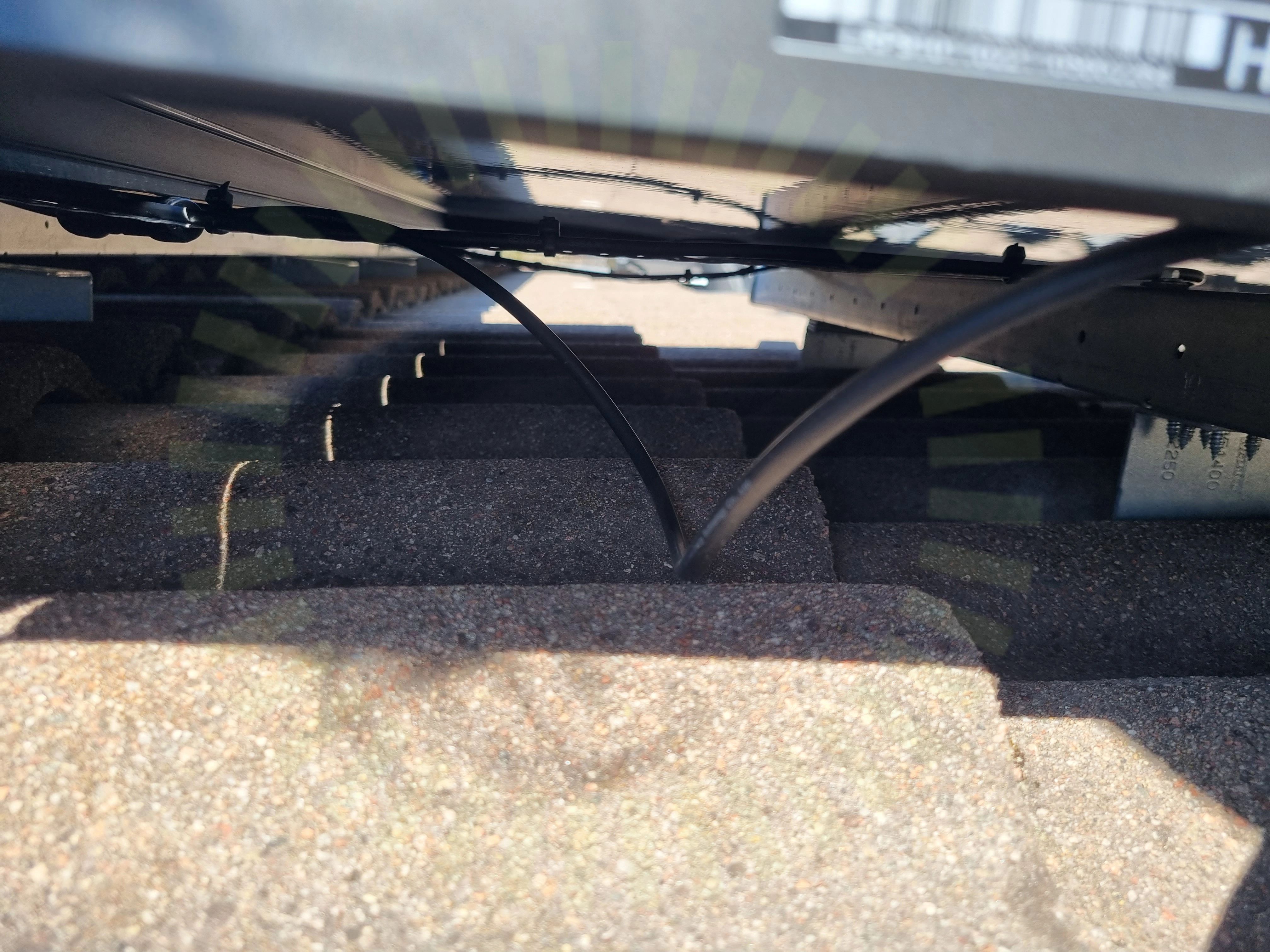

5.1 Kabeluppfästning
Inte godkändEn kabel Ligger mot tak huvudbyggnad
SS 436 40 00 (712.521.101 och 522.8.4)

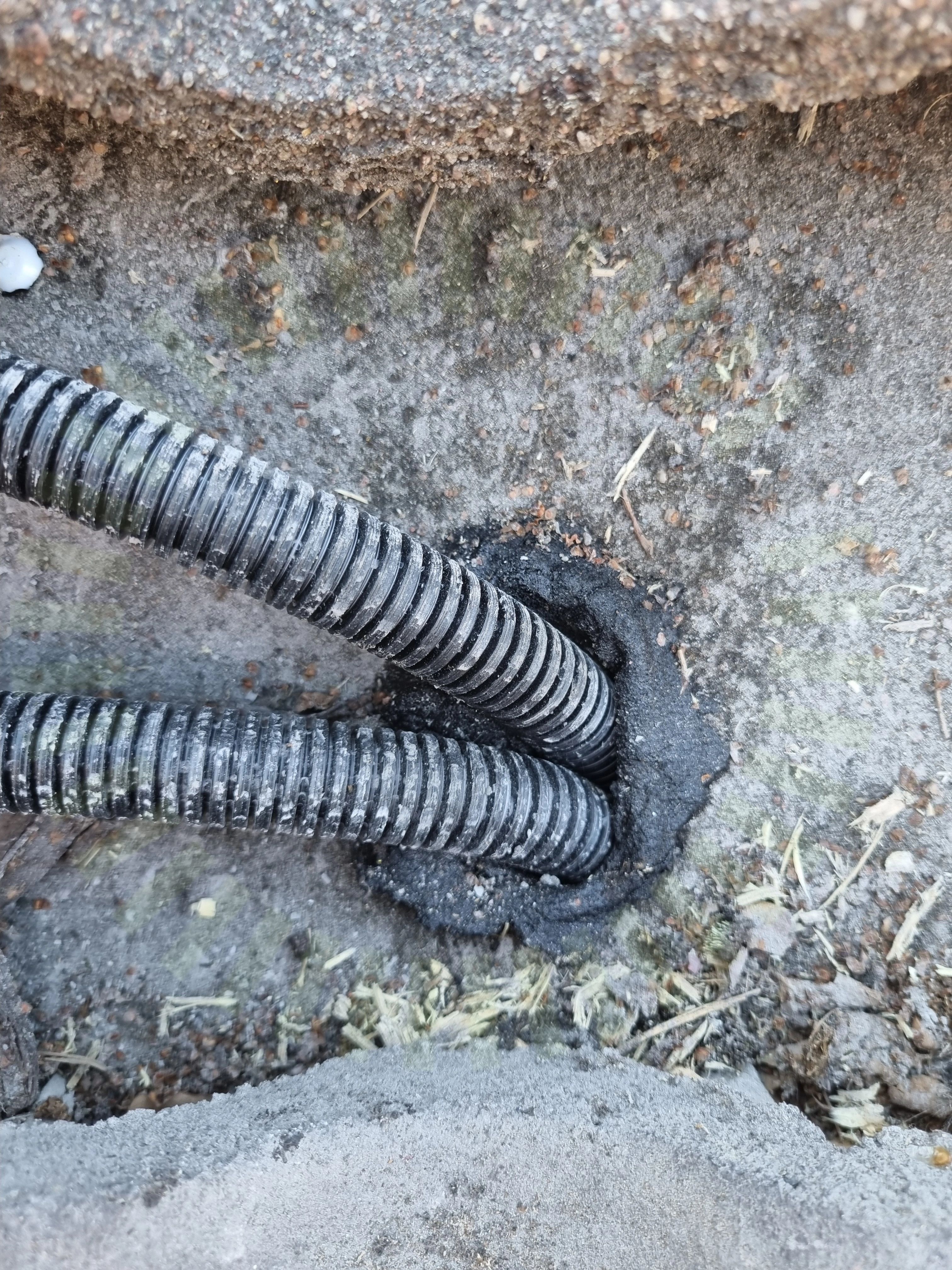

5.2 Takgenomföring
Inte godkändTätning Ej fackmannamässigt utförd

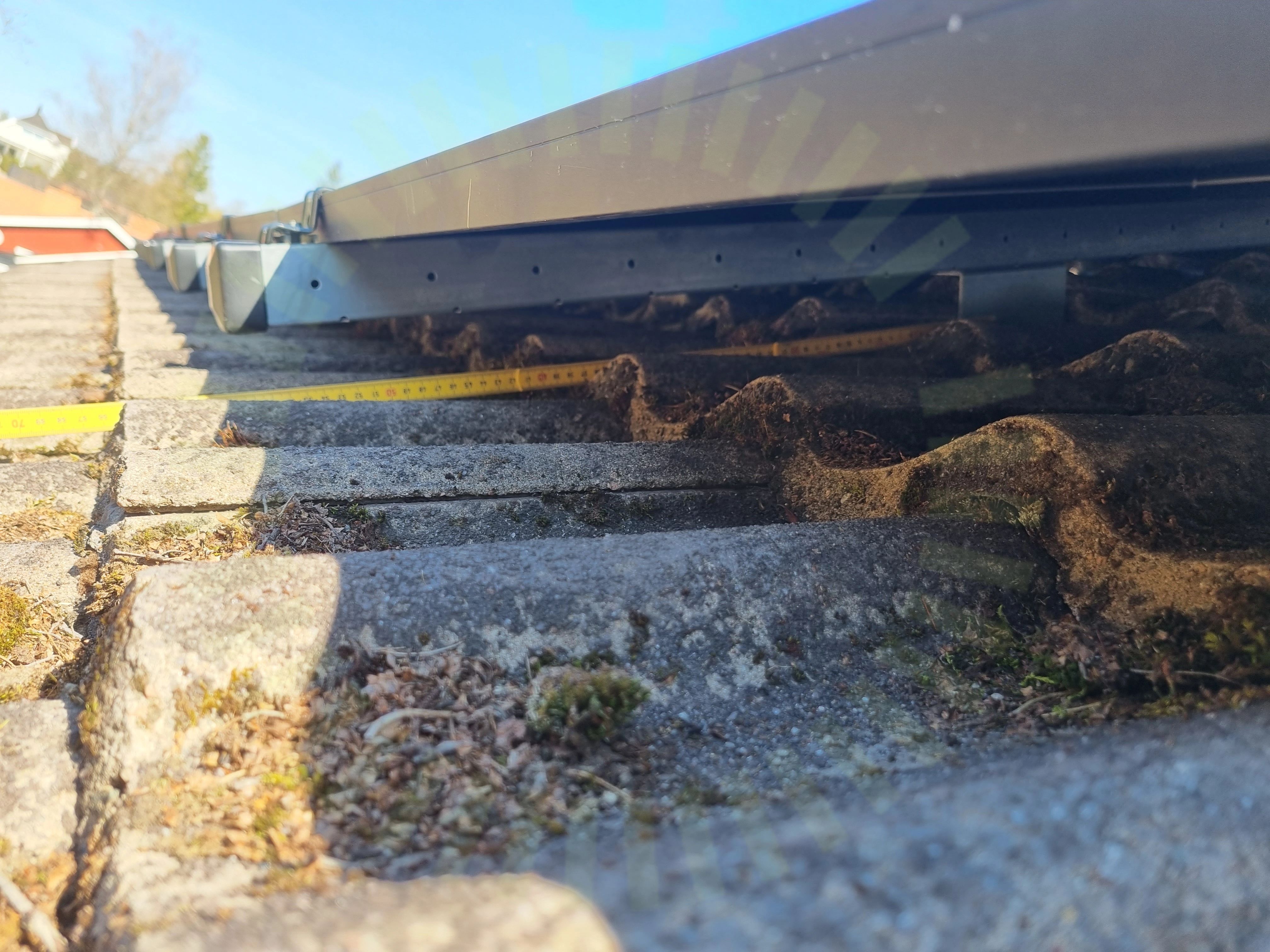

5.3 Skenornas överhäng
Inte godkänd555mm skenöverhäng från sista infästning på garget. Överstiger maximalt överhäng.
5.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas
Tillverkarens montageanvisningar
5.5 Takkrokarnas CC
Inte godkändLastberäkning saknas cc mått huvudbyggnad 900mm och 600mm. På garage cirka 600mm
MA5102 Sid 1 (1) | Version 3 - 221101
5.6 Underbyggnad
Inte godkändLastberäkning saknas, bedömning av underkonstruktion, och vilka krafter dem tål inte möjligt. 17mm råspont på huvudbyggnad
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Godkända kontrollpunkter
17/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/34
7.1 AC anslutning växelriktare
Inte godkändSkruv ej åtdragen för växelriktarens låsning av AC kontakt.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
Godkända kontrollpunkter
32/34AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
Ej tillgängligt vid besiktning
1/34Strängdesign
