Besiktningsrapport

9.0

Installation genom

Sesol

Datum

28 juni 2023

Ort

TYRESÖ, Stockholms län

Genomföringar

Ledare Fastspända

Uppskalad ledare

Tillförlitligt fäst

91% godkända9% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Varselmärkning

Anmärkningar

1/5

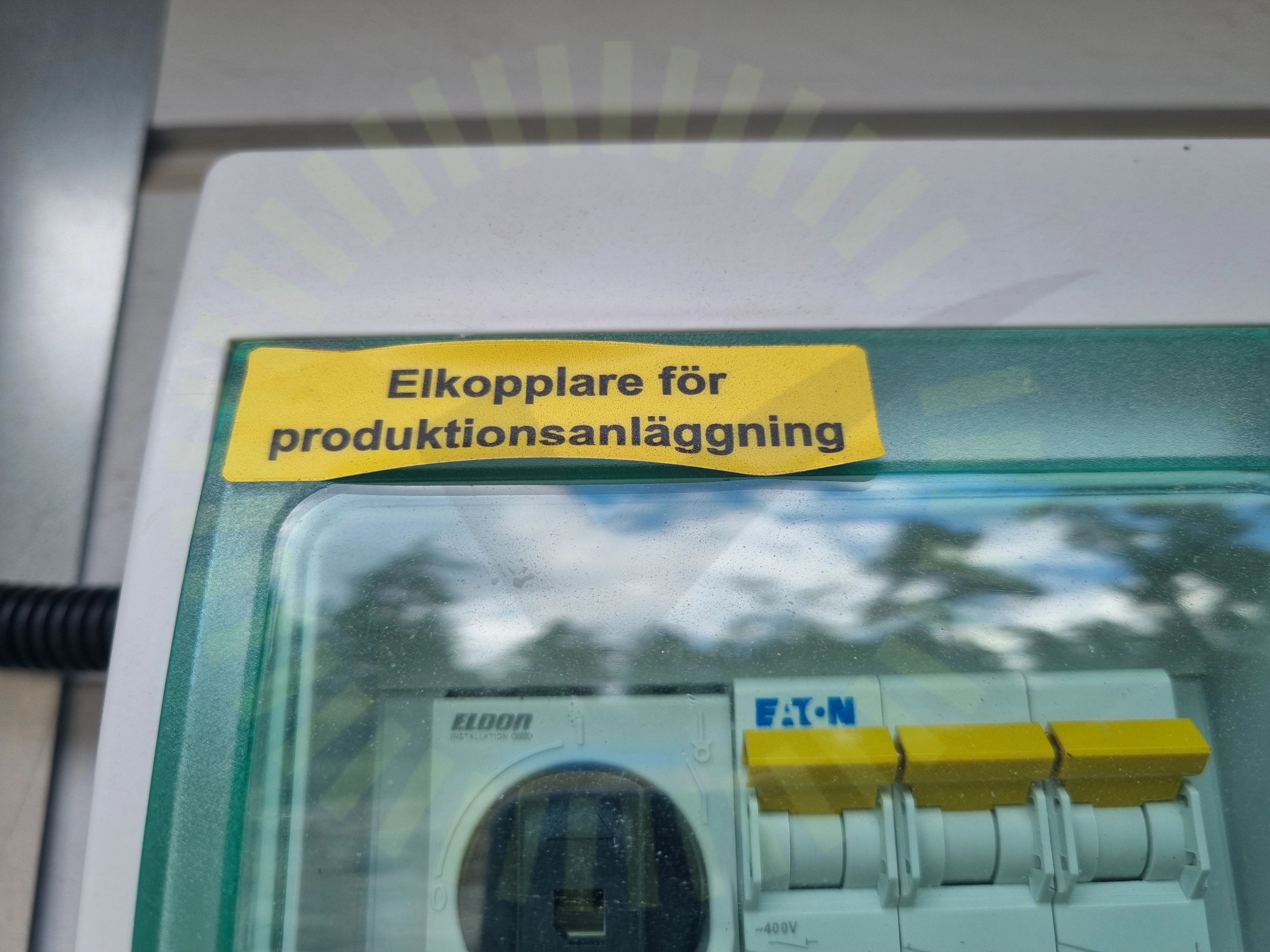

3.1 Tillförlitligt fäst

Inte godkänd

Skyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33

4.1 Genomföringar

Inte godkänd

Genomföring inte tätad. Tätningsmassa sitter ej runt hela genomförningen

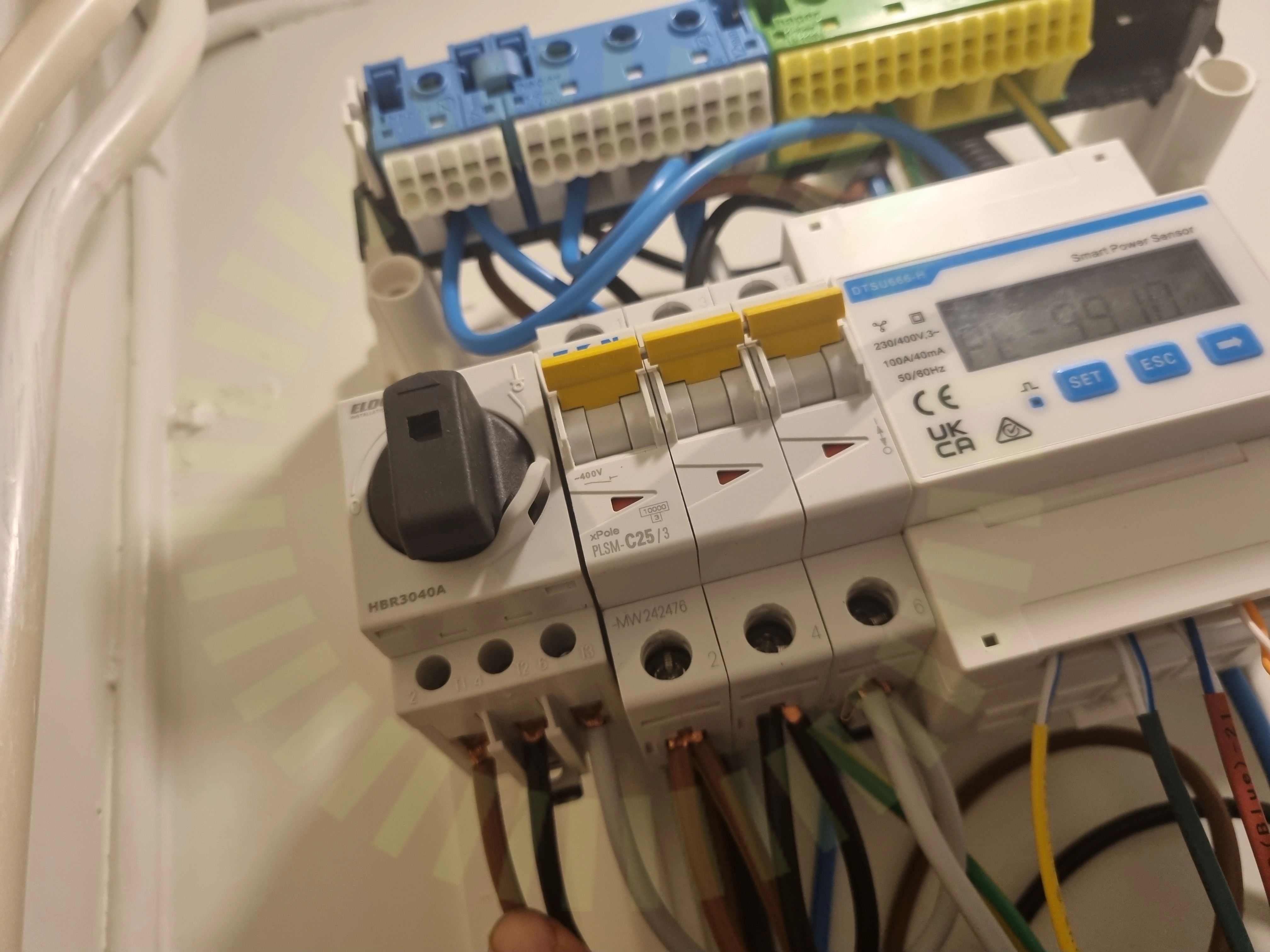

4.2 Ledare Fastspända

Inte godkänd

Ledare sitter löst. L1 som kommer in i brytare i undercentral sitter löst

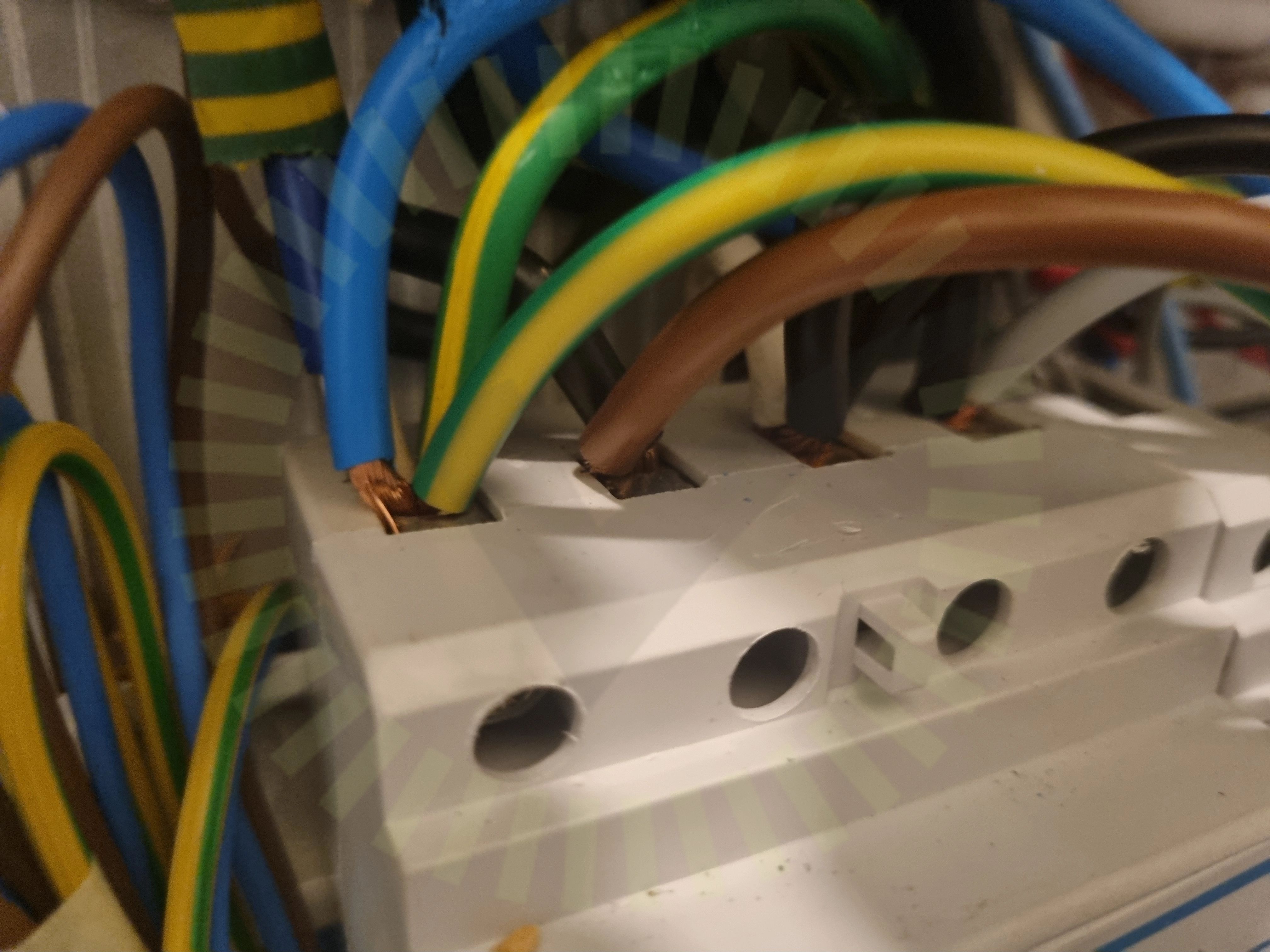

4.3 Uppskalad ledare

Inte godkänd

Ledare är för långt uppskalade.

Godkända kontrollpunkter

30/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLikspänningskomponenterMärkningPlaceringSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionVentilationVäderbeständigt material
