Besiktningsrapport

8.9

Installation genom

1KOMMA5°

Datum

5 maj 2023

Ort

Malmö, Skåne län

AC anslutning växelriktare

Panelkablagets böjradie

Mittklämmor

+ 4

90% godkända

10% ej godkända

Om installationen

Paneler

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Montagesystem

ESDEC Lutande Panntak

Växelriktare

Huawei: SUN2000-(3-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Säkerhetsbrytare DC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (12)Säkerhetsbrytare AC (6)Tak 1, ESDEC Lutande Panntak (27)Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W (15)Varselmärkning (5)Växelriktare (33)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

12/12

Avstånd

Avstånd till växelriktare

Batteri PE

Fastsäkring av produkt

Infästning

Kablage

Kontakter

Rakt stående

Skador

Smart Power Sensor

Utrymme

Väderskydd

Säkerhetsbrytare AC

Anmärkningar

1/6

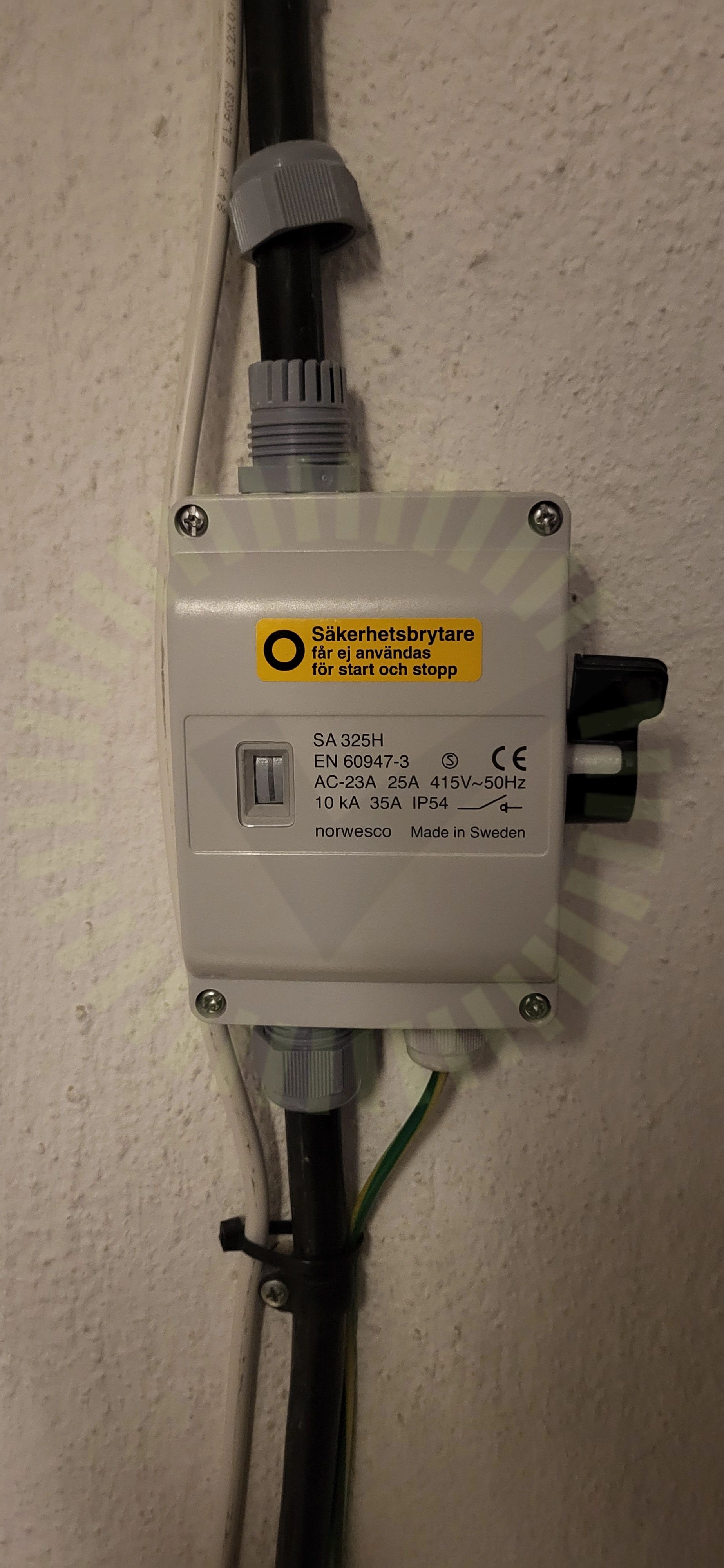

3.1 Förskruvningar

Inte godkänd

Förskruvningar till brytare är inte korrekt monterade.

Godkända kontrollpunkter

5/6

Böjradie

Egenskaper

Infästning

Placering

Rakt monterad

Tak 1, ESDEC Lutande Panntak

Anmärkningar

2/27

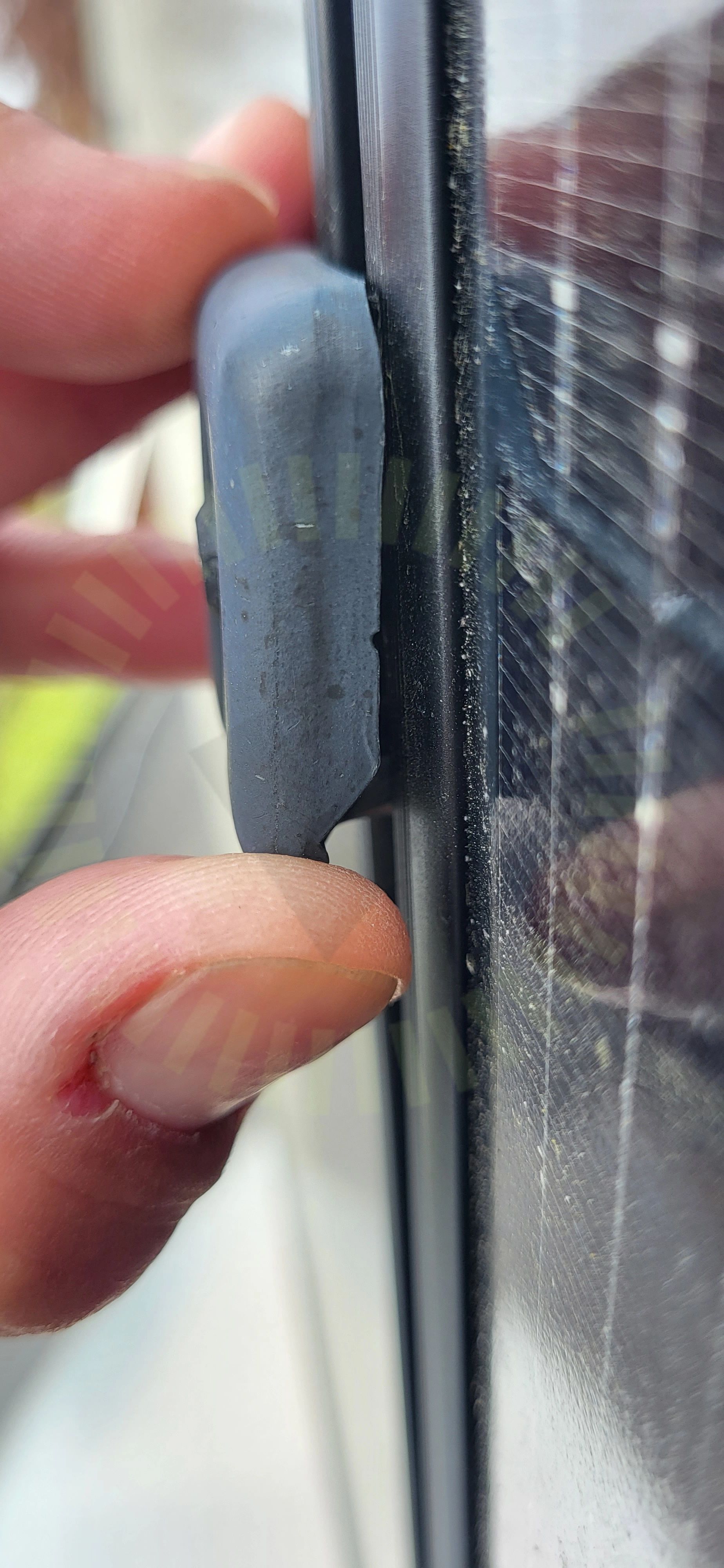

4.1 Mittklämmor

Inte godkänd

Mittfästen är inte åtdragna på en del ställen.

4.2 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant och hänger över ränndal.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

Godkända kontrollpunkter

25/27

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans dräneringskanal

Klämmans placering i skena

Läktinfästning

Panelramens höjd

Panelstorlek

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Takgenomföring

Takkrokarnas CC

Takkrokens höjdjustering

Termisk brytpunkt skenor

Underbyggnad

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

2/15

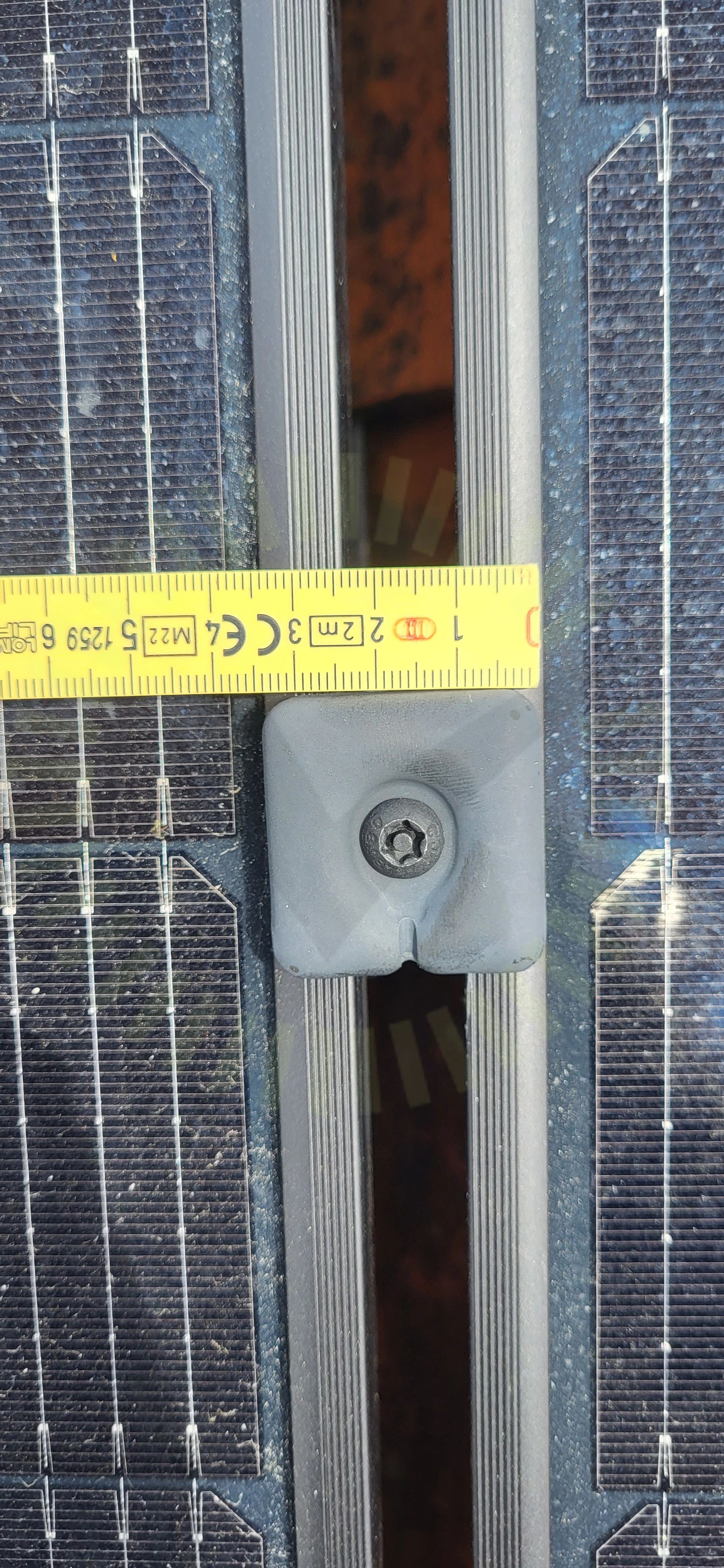

5.1 Klämmornas storlek

Inte godkänd

Klämmornas storlek följer inte tillverkarens anvisningar. Underlag för använd storlek av klämmor saknas.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

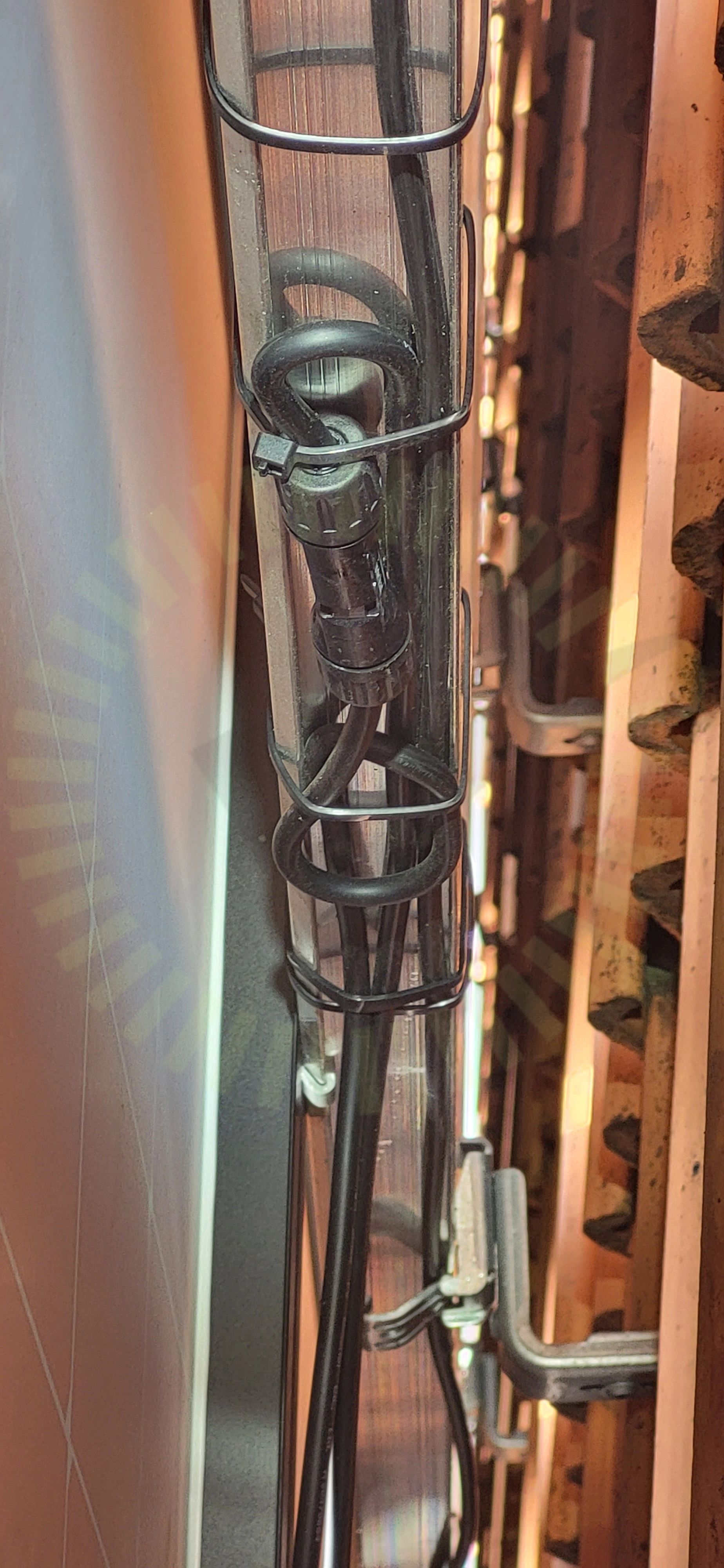

5.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

12/15

Avstånd till havet

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas överlappning

Kopplingslåda

Panelramar separerade

Punktbelastning

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

5/33

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

7.2 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

7.3 DC Kontakter anslutning

Inte godkänd

Kontakter bottnade. För hårt dragna förskruvningar, påverkar packningen som man nu ser sticka ut i botten.

7.4 Genomföringar

Inte godkänd

Genomföring inte tätad.

7.5 PEN

Inte godkänd

Ansluten PEN till ny undercentral där växelriktaren ansluts är feldimensionerad.

Godkända kontrollpunkter

28/33

AC Böjradie

AC Kablage förläggning

AC kablage skarp kant

Avstånd till hav

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter stress

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordfelsbrytare

Jordning av chassi

Kabeldimensionering

Ledare Fastspända

Likspänningskomponenter

Märkning

Placering

Skadat kablage

Strängdesign

Säkringsdimension

Uppskalad ledare

Ventilation

Väderbeständigt material
