1.1 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Besiktningsrapport
8.6
Installation genom
Energy Effective Solutions
Datum
29 augusti 2023
Ort
Strängnäs, Södermanlands län
87% godkända13% ej godkända
Om installationen
PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 10-15KTL3-X
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalMätprotokoll DC
Astronergy: CHSM54M(BL)-HC
Anmärkningar
4/17
2.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16

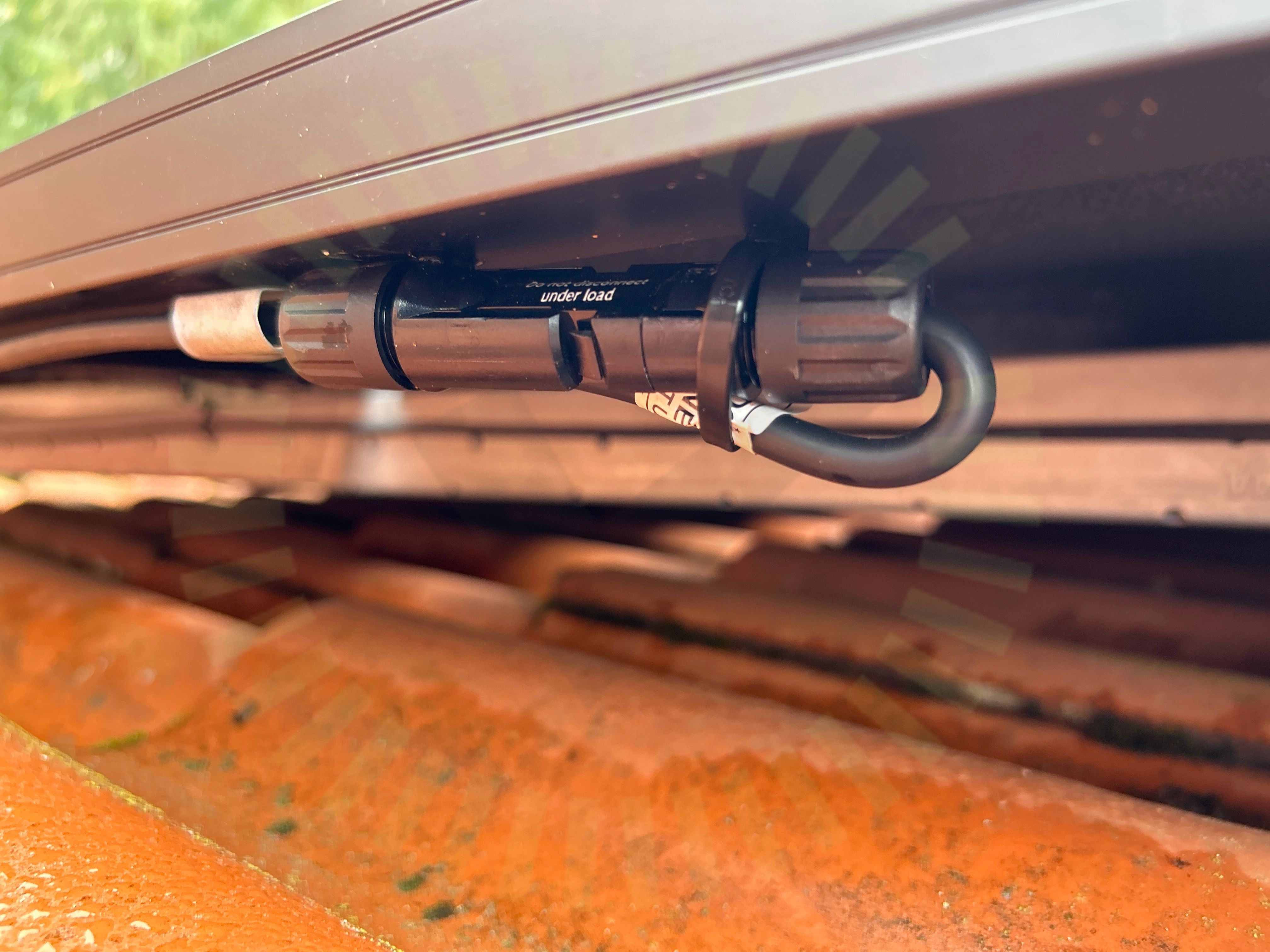

2.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.

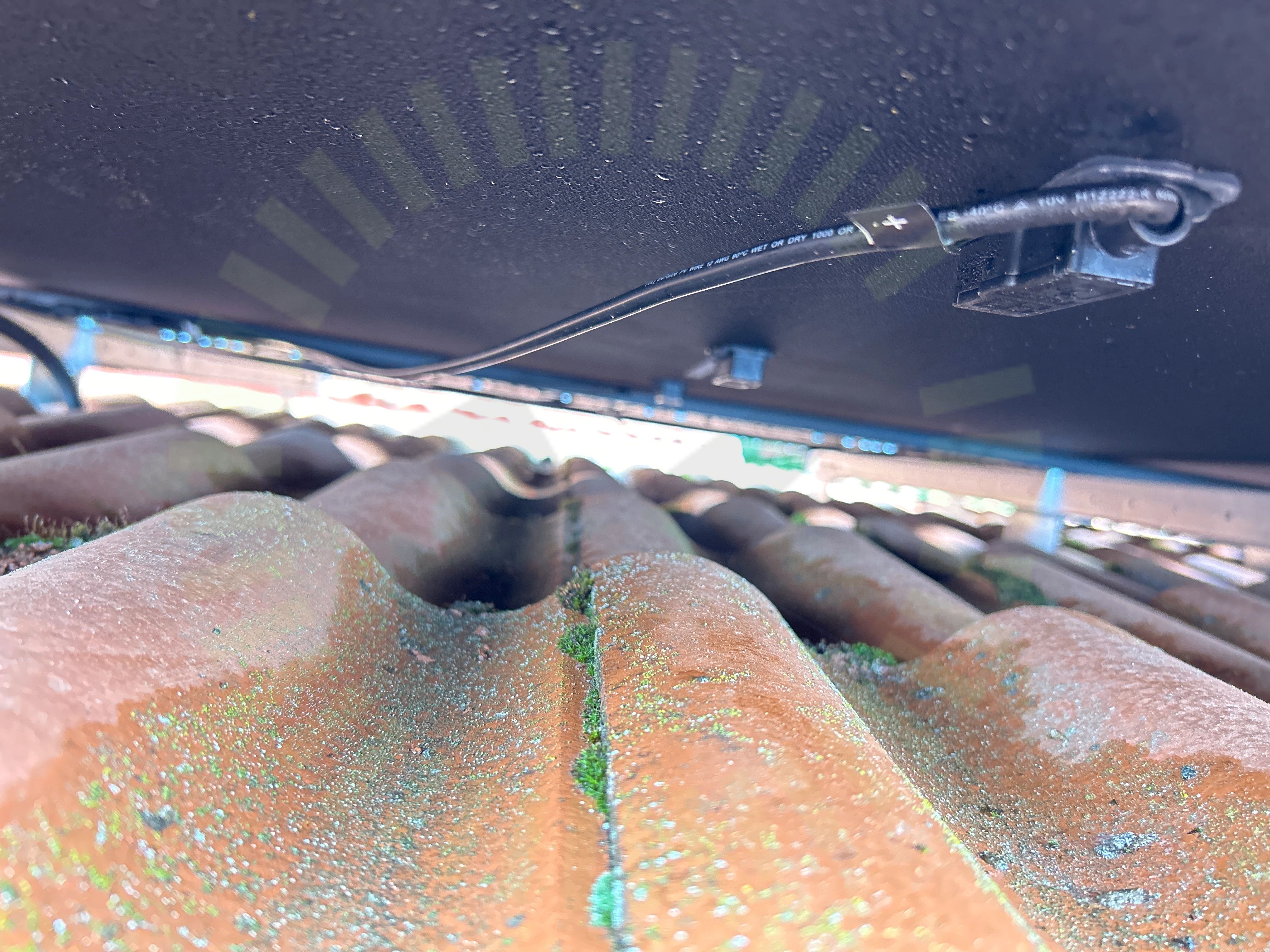

2.3 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
2.4 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Stäubli PV_MA711. Sida 4.
Godkända kontrollpunkter
13/17Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
GroWatt: MOD 10-15KTL3-X
Anmärkningar
3/40

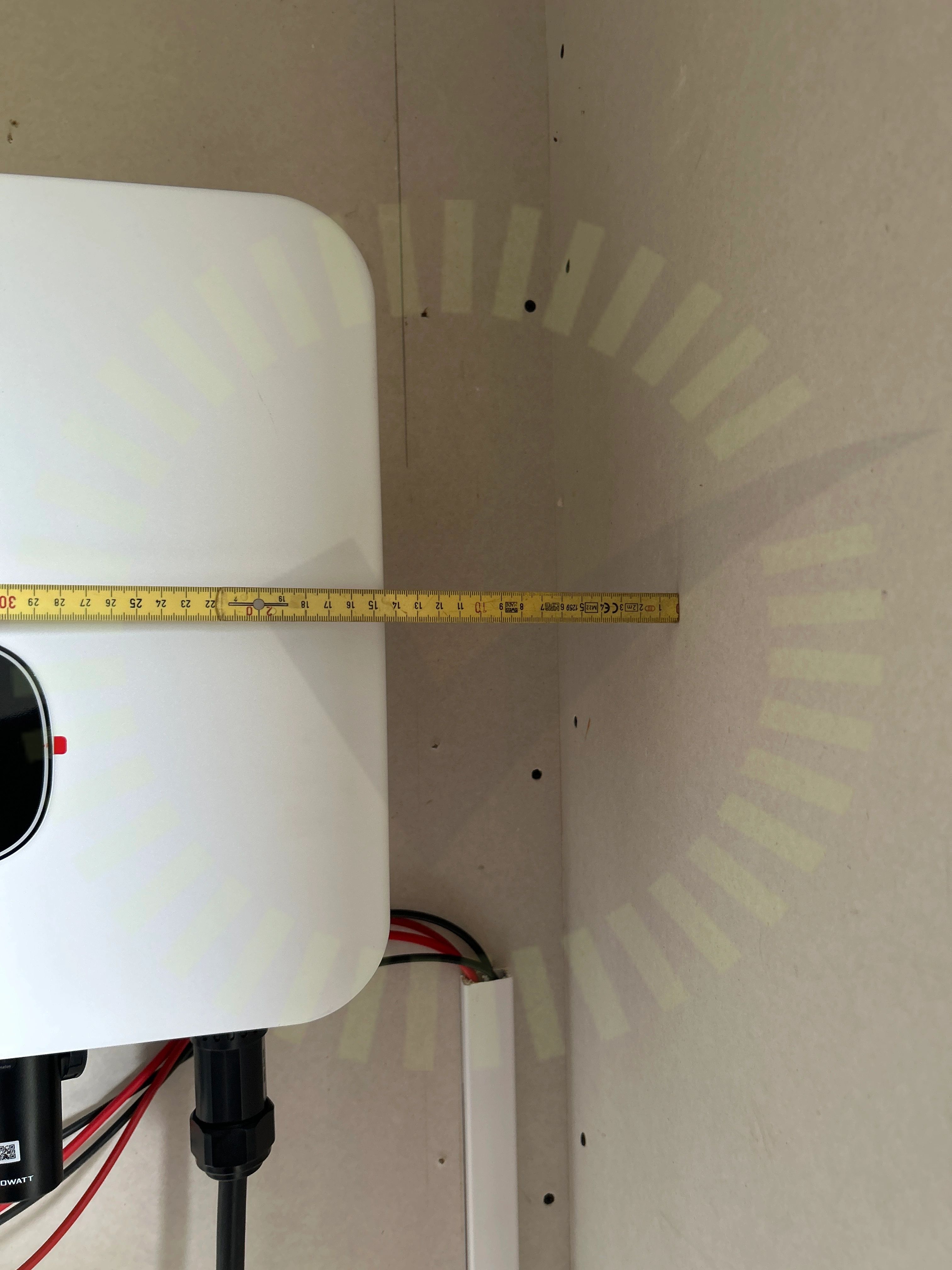

3.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-15KTL3-X user manual-English 2021-12-01, Sida 12
3.2 Märkning
Inte godkändMärkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.
3.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
35/40AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/40GenomföringarSträngdesign
Smartmätare: CHINT DTSU666
Anmärkningar
1/1

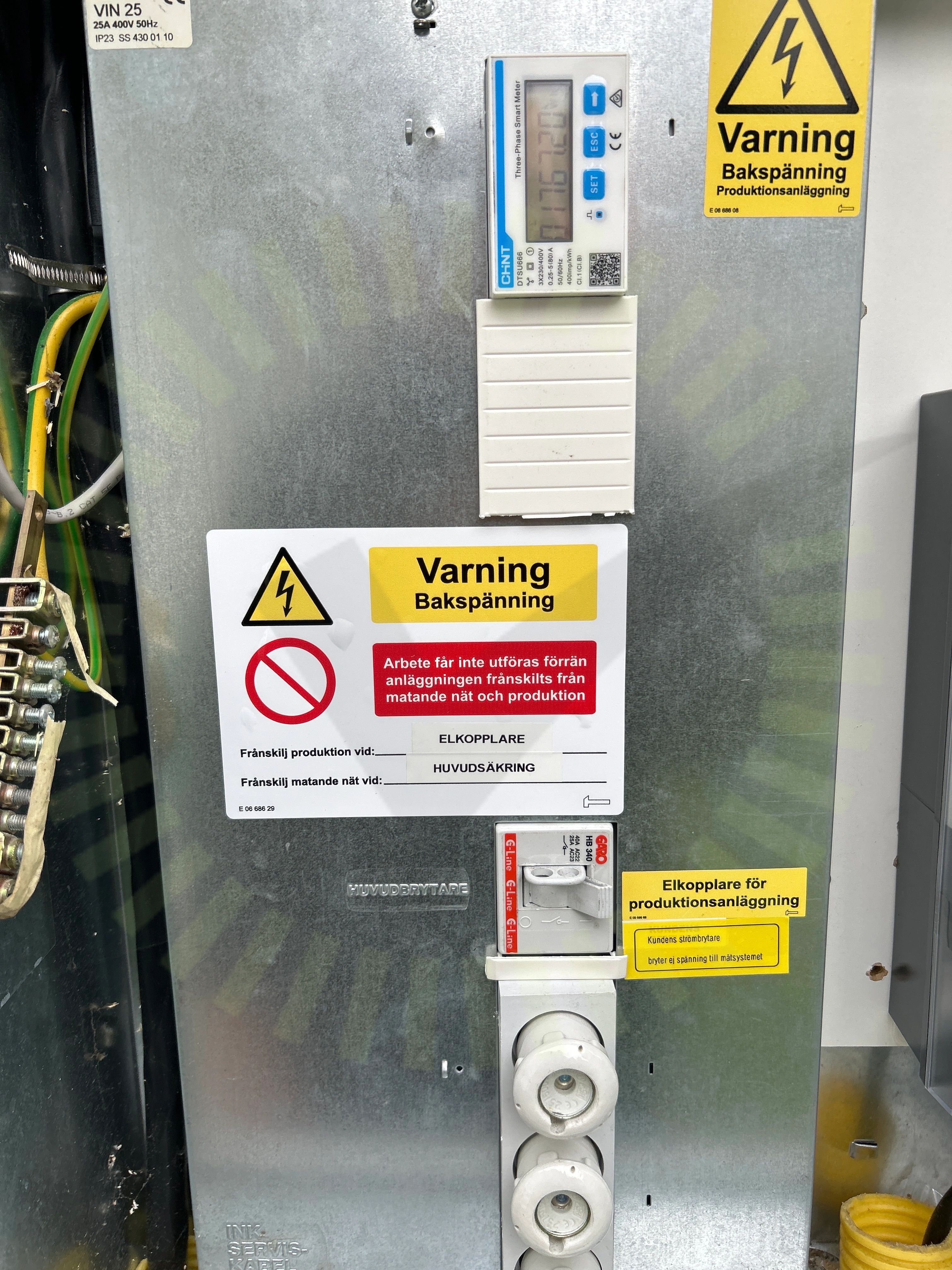

4.1 Smartmätare
Inte godkändSmartmätaren har placerats inom nätägarens plomberingsområde, vilket nätägaren inte godkänner.
Tillverkarens anvisningar
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering
Växelriktare
Anmärkningar
1/1

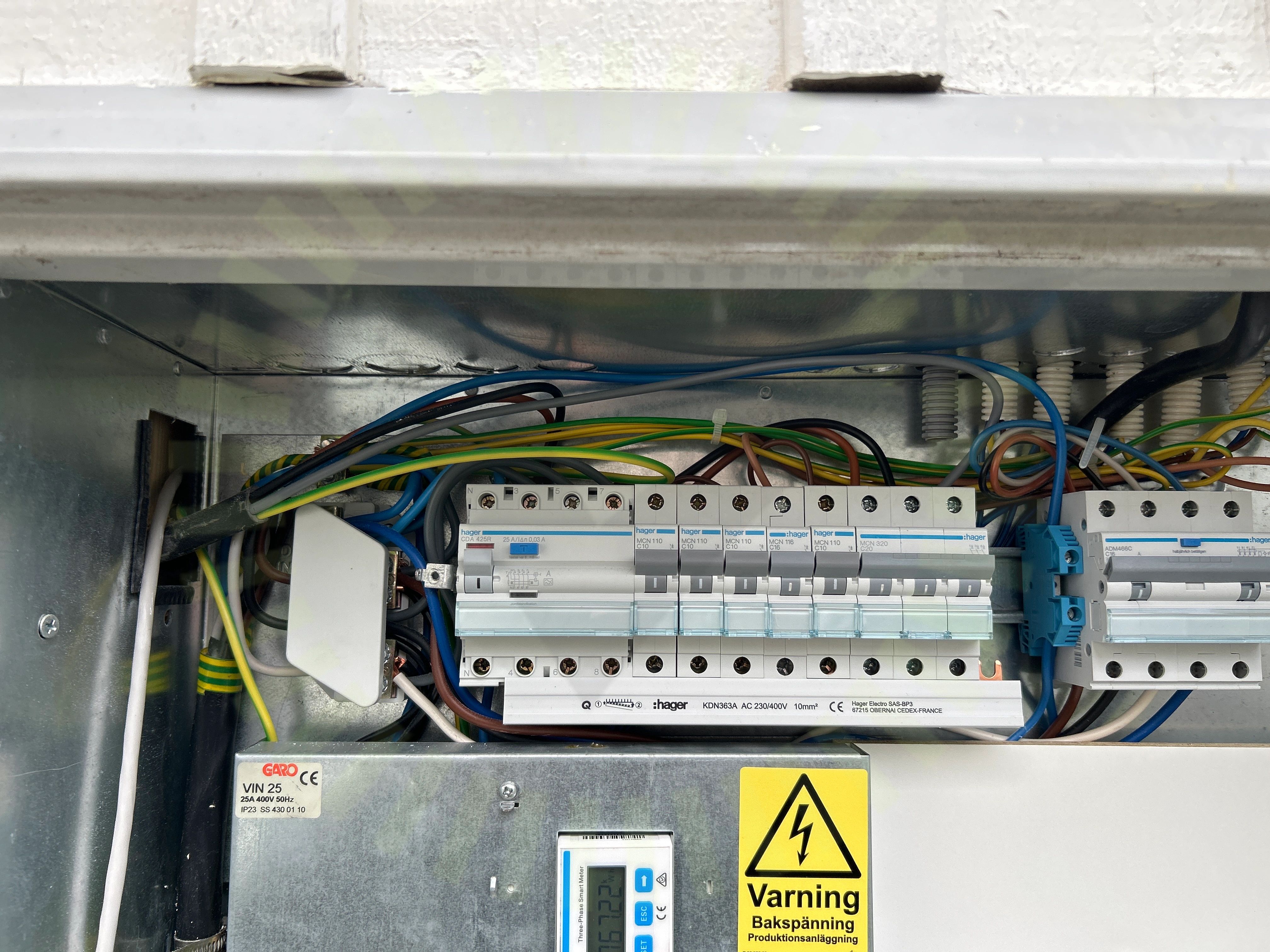

6.1 Fasskena
Inte godkändFasskena ska inte användas där det finns risk för kondens.
Weland Stål: Råspont
Anmärkningar
3/23

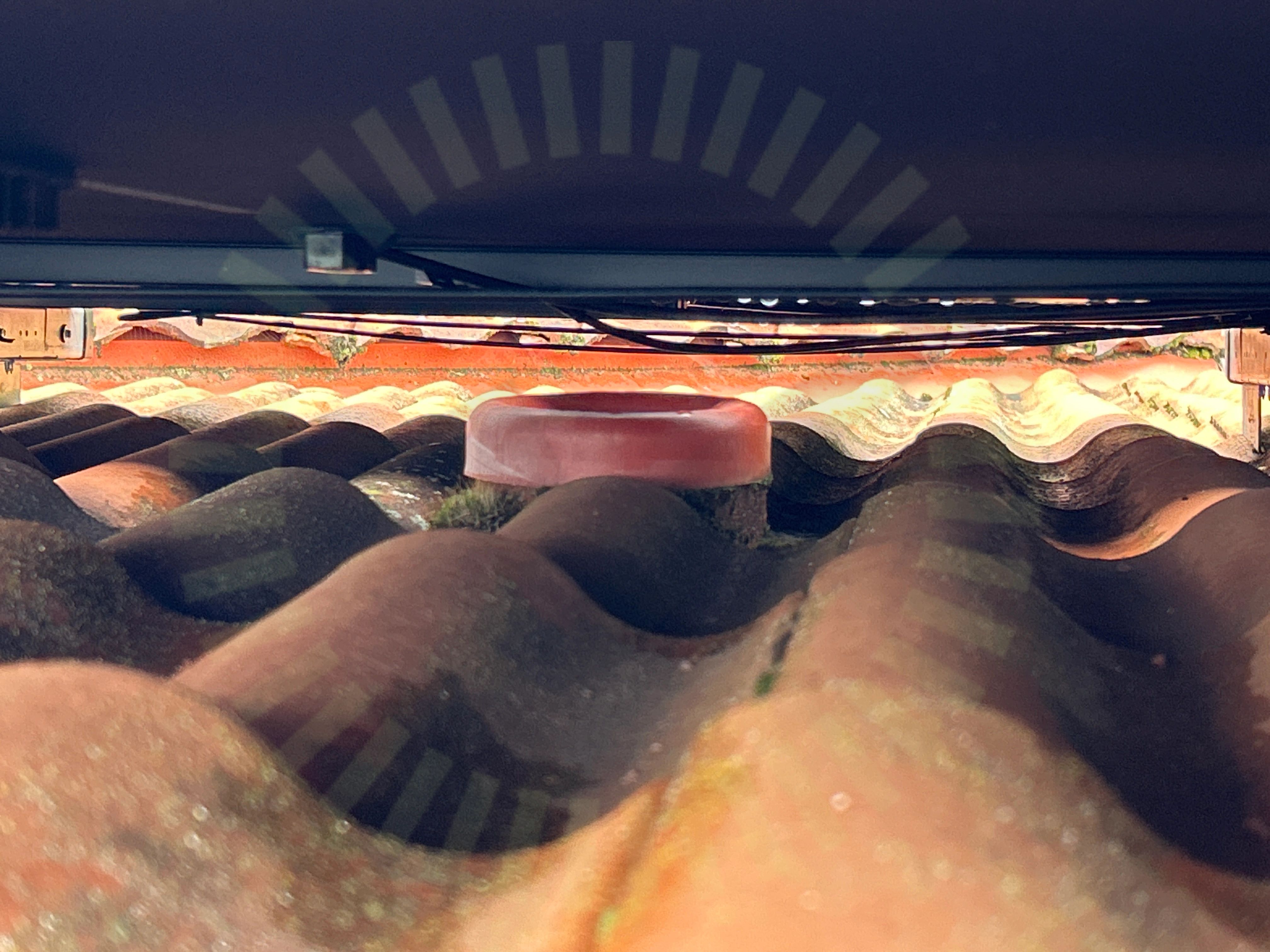

7.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Hänger långa sträckor utan uppfästning.

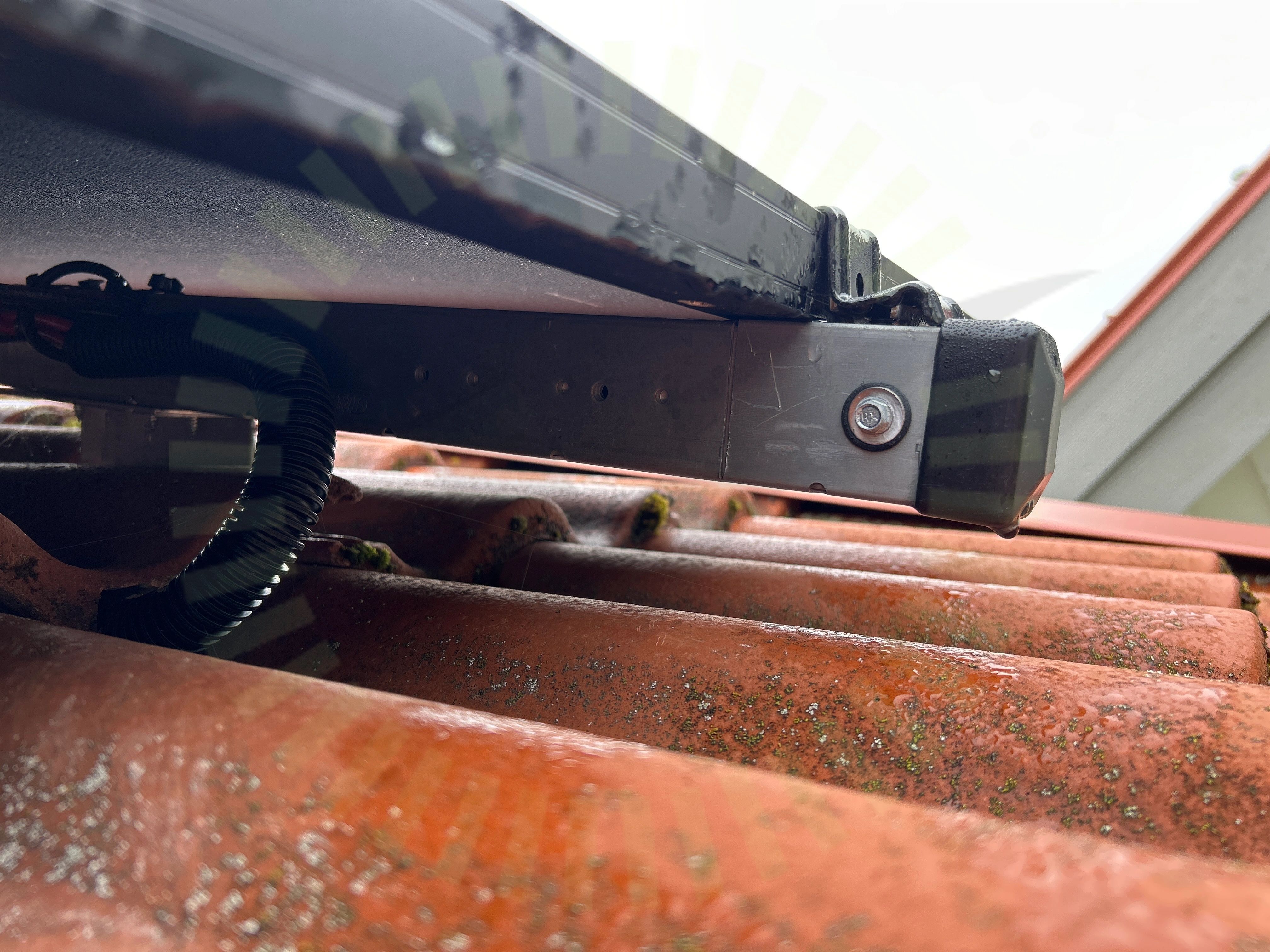

7.2 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.
MA5102 Sid 1 (1) | Version 3 - 221101

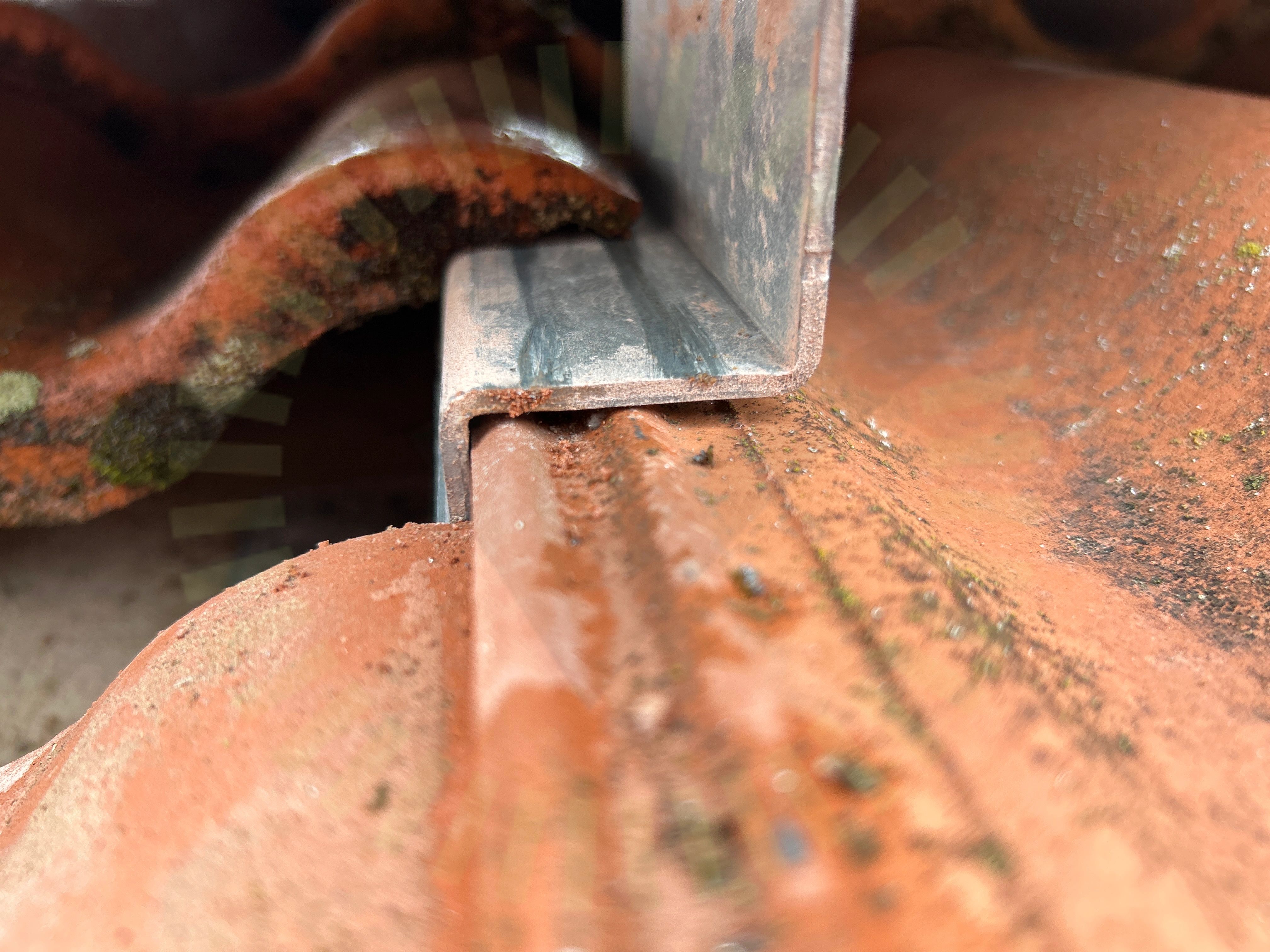

7.3 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
20/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
