Besiktningsrapport

8.6

Installation genom

Svea Solar

Datum

24 september 2026

Ort

Saltsjö-Boo, Stockholms län

Jordning av komponenter

Skada vid brytare

Varning för likspänning

Väderskydd

90% godkända10% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08

MontagesystemTJB: Solentra Papptak - tätskiktsplatta

VäxelriktareSAJ: HS3-(5-13K)-T2-(W/G)-(B/P)X (ink batteri)

TillbehörCHINT: SAJ DTSU666

TillbehörSäkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Ej tillgängligt vid besiktning

1/3

Avtal

CHINT: SAJ DTSU666

Godkända kontrollpunkter

4/5

Anslutning av CT klämmorMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage

Ej tillgängligt vid besiktning

1/5

Placering av CT klämmor

SAJ: HS3-(5-13K)-T2-(W/G)-(B/P)X (ink batteri)

Anmärkningar

4/45

3.1 Dubbel matning

Inte godkänd

Växelriktare ansluten på fel sida av flödessäkring för att ge skydd mot dubbel matning.

SS 436 40 00 (312.2.1.2 / 512.1.2)

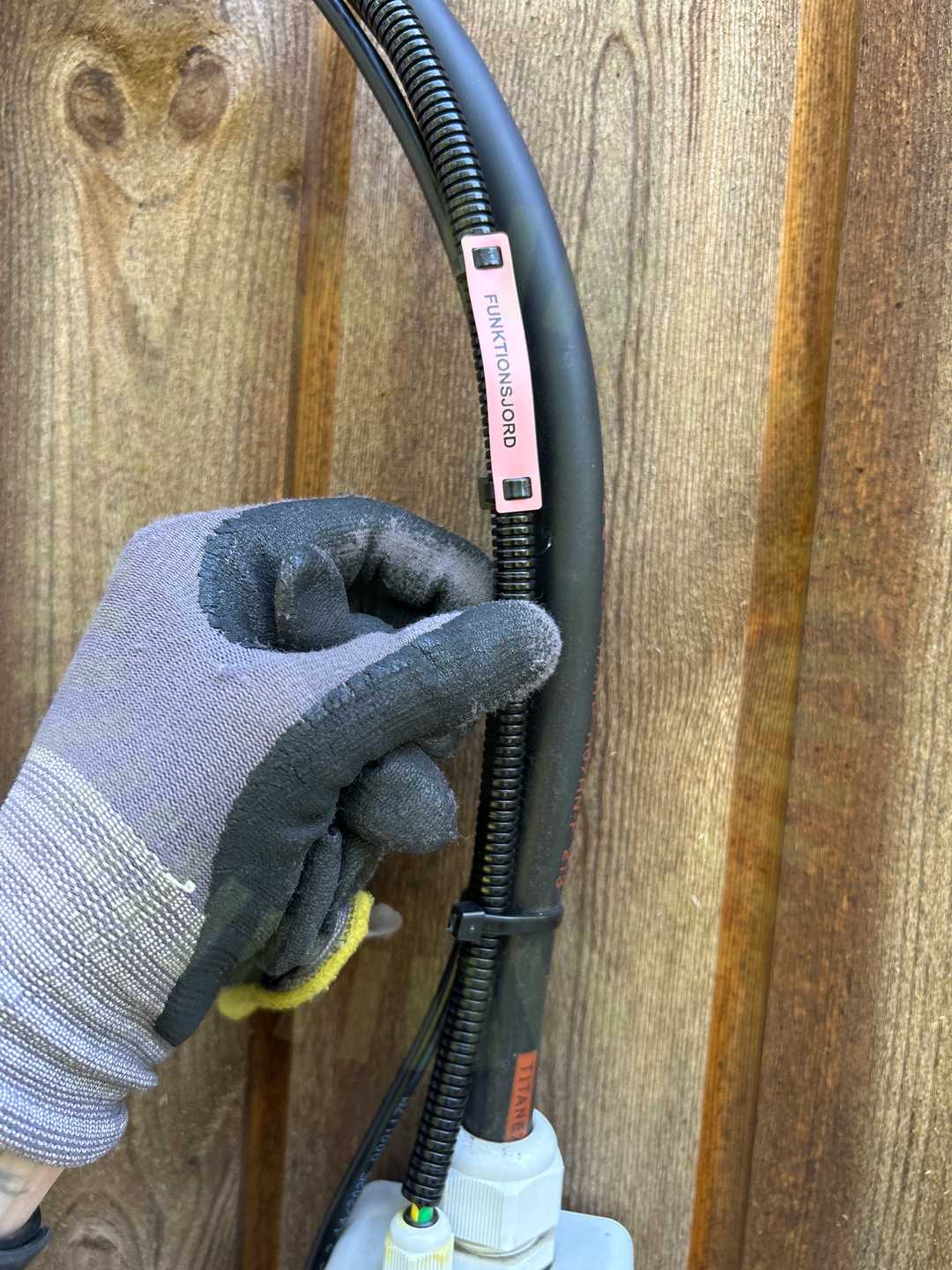

3.2 Jordning av komponenter

Inte godkänd

Växelriktarens skyddsjord felaktigt uppmärkt som funktionsjord.

SAJ: HS3 Series User Manual V3, sid 65-66

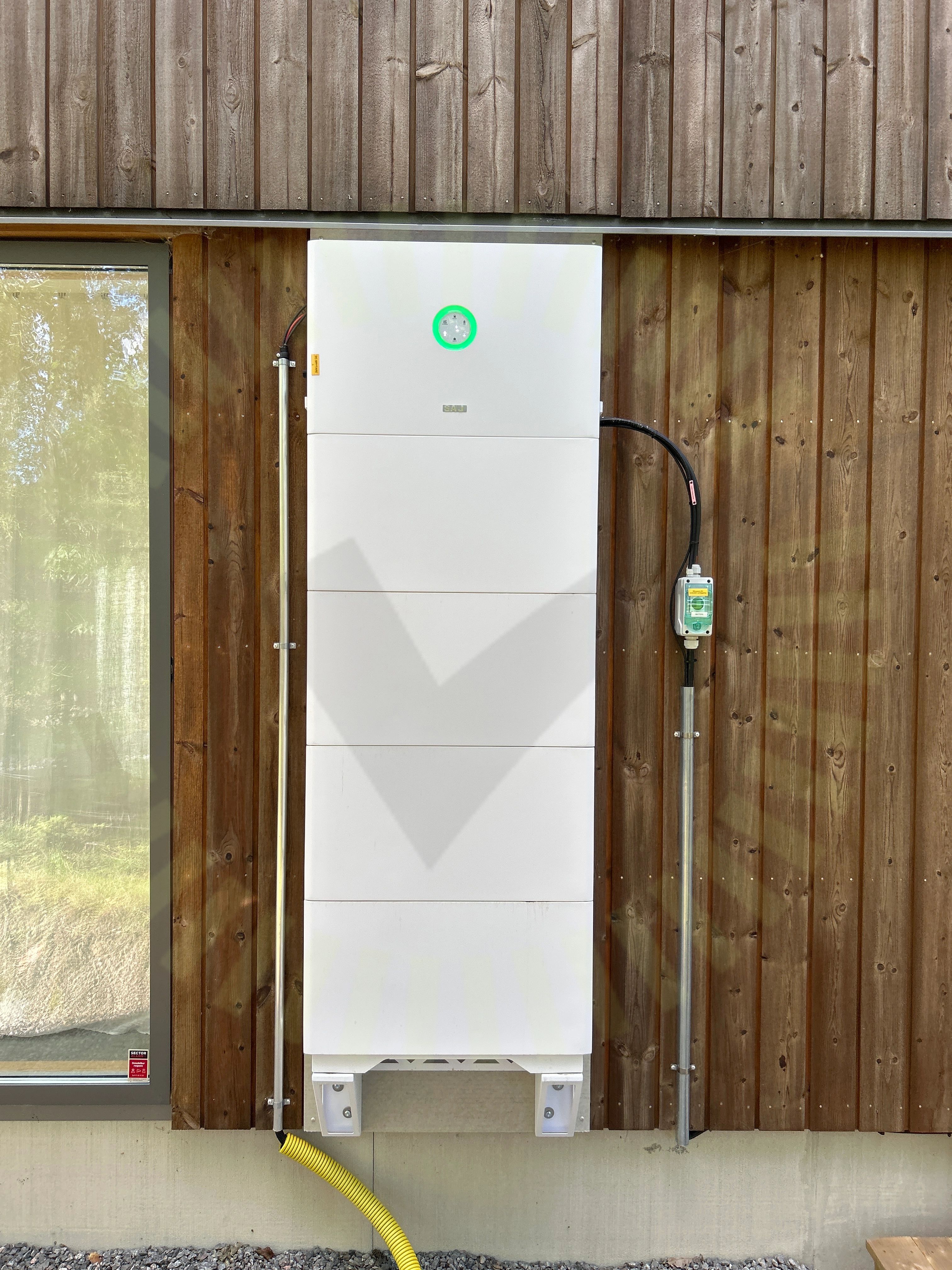

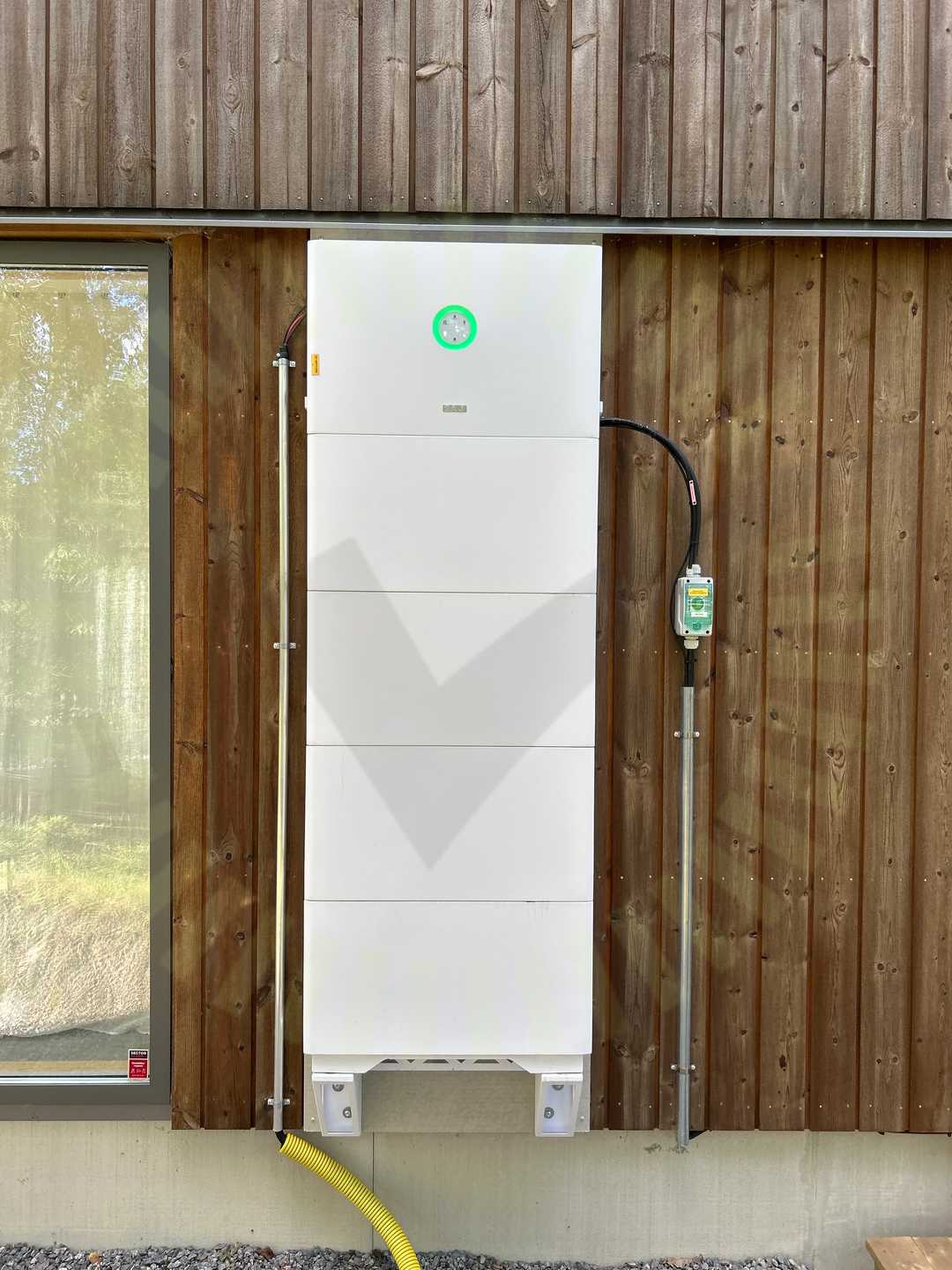

3.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

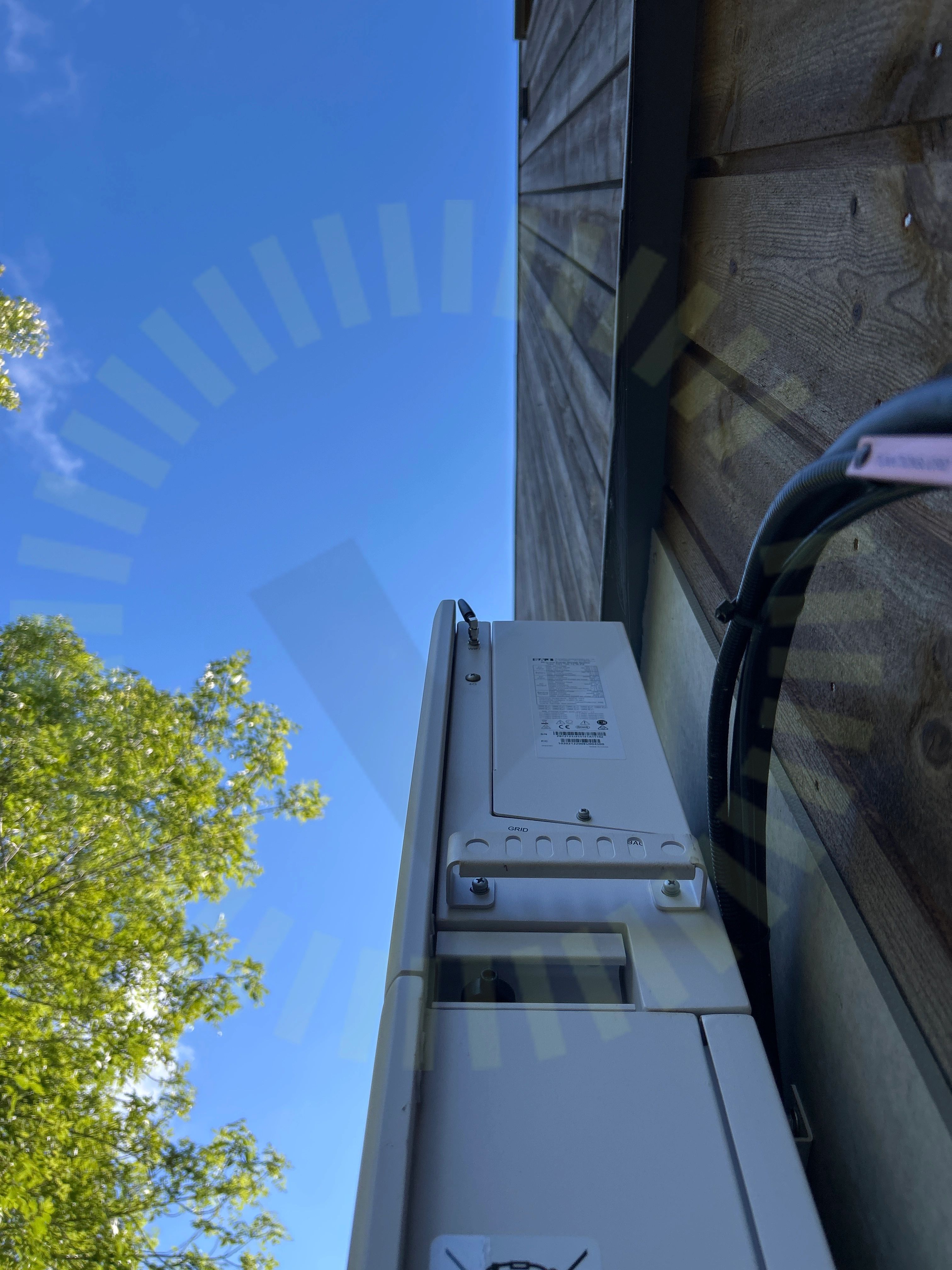

3.4 Väderskydd

Inte godkänd

Systemet är inte väderskyddat.

SAJ: HS3 Series User Manual V3, sid 32

Godkända kontrollpunkter

38/45

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC anslutning DC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningOlika typer av batterierPlaceringPlacering av batteriSammansättning av komponenterSignalkabelSkadat kablageSkarp kantSmartmätareStress på kontakterStrömbrytare ACSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

3/45

DC Max SpänningDC Min SpänningSträngdesign

Säkerhetsbrytare AC

Anmärkningar

1/7

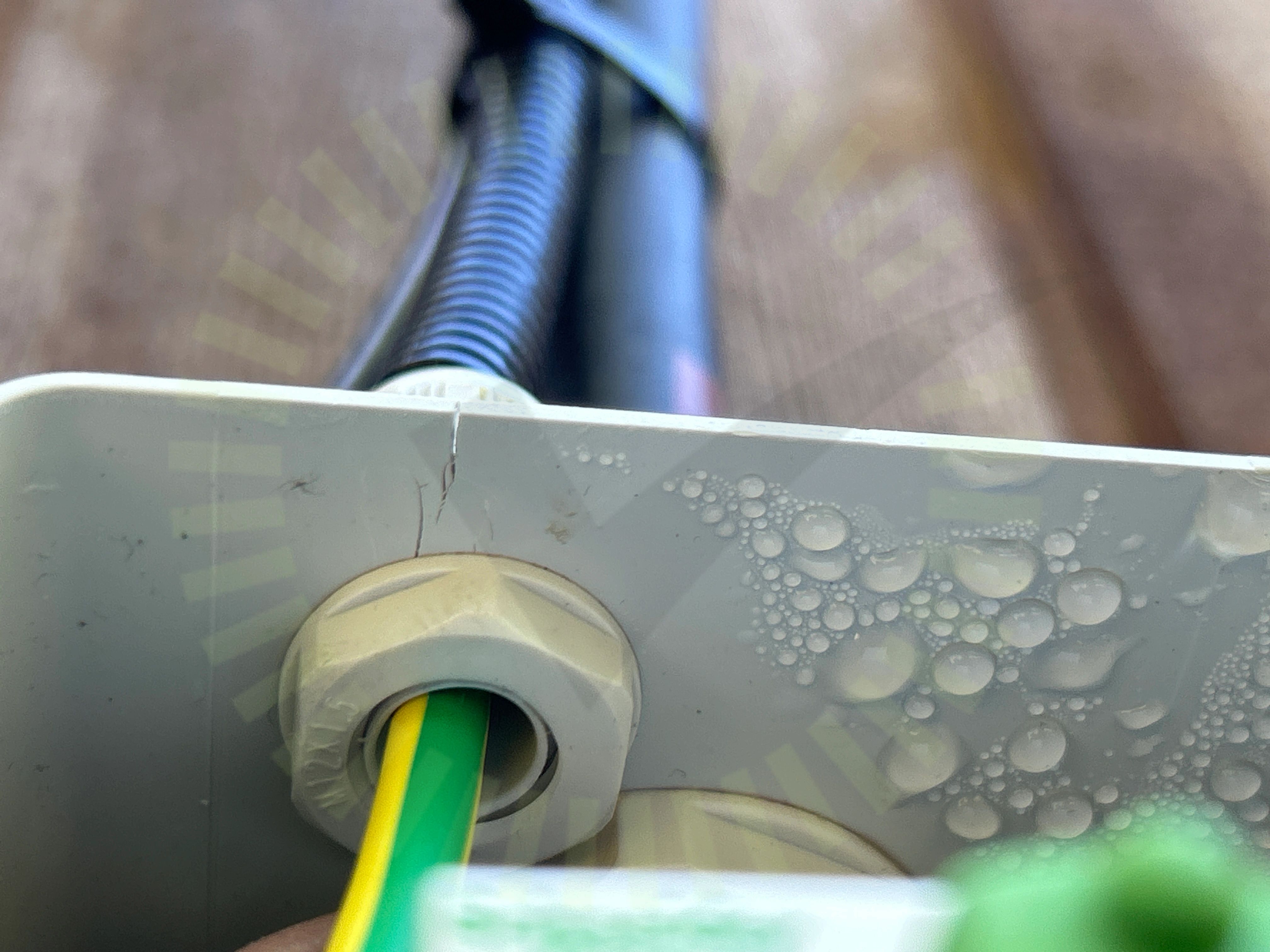

4.1 Skada vid brytare

Inte godkänd

Spricka noterad i plasten på kapslingen. Märkbart fuktigt inuti brytaren.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering Säkerhetsbrytare

TJB: Solentra Papptak - tätskiktsplatta

Anmärkningar

2/17

5.1 CC infästningar

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/17

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndTaklutningVäderbeständigt materialÄndklämmor

Trina: TSM-DE09.08

Godkända kontrollpunkter

14/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
