Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

1KOMMA5°

Datum

20 augusti 2024

Ort

Bjärred, Skåne län
Skydd mot beröring
Fastsäkring av produkt
Skenornas infästning
87% godkända13% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H
MontagesystemESDEC Lutande Panntak
VäxelriktareEnphase: IQ8 Series
BatteriEnphase: IQ BAttery 3T
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

6/7

1.1 Doumentation

Kundkommentar

Dokumentation saknas, Situationsplan, elschema med ingående komponenter och kablar ingår.

Kabelskydd

1.2 Kabelskydd

Kundkommentar

Kabelskydd för böj sitter på fasaden, samt sitter snett. Ej lodrätt.

Panellayout

1.3 Panellayout

Kundkommentar

Panel sitter snett.

1.4 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Avtal är inte uppdaterat med heartbeat.

Avtal
Kabelskydd

1.5 Kabelskydd

Inte godkänd

Kabelskydd sitter endast med en skruv/infästnings punkt.

Markrör

1.6 Markrör

Inte godkänd

Markrör pekar uppåt, och är inte tätade, risk för att regn kommer in.

Godkända kontrollpunkter

1/7
Strängschema

Batteri

Anmärkningar

2/9
Avstånd närliggande objekt

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material. Både till varandra och till mark är det för litet avstånd.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 3
Fastsäkring av produkt

2.2 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5

Godkända kontrollpunkter

7/9
AC anslutning Placering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Micro-växelriktare

Anmärkningar

1/13
Kabeldragning

3.1 Kabeldragning

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

Godkända kontrollpunkter

12/13
Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKompatibilitet med micro-växelriktareKretsdesign IQ cable-sektionPlaceringSmartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Denim: U N3 XXX BBG 108H

Anmärkningar

1/15
Spänningar i ram

5.1 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

Godkända kontrollpunkter

13/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/25

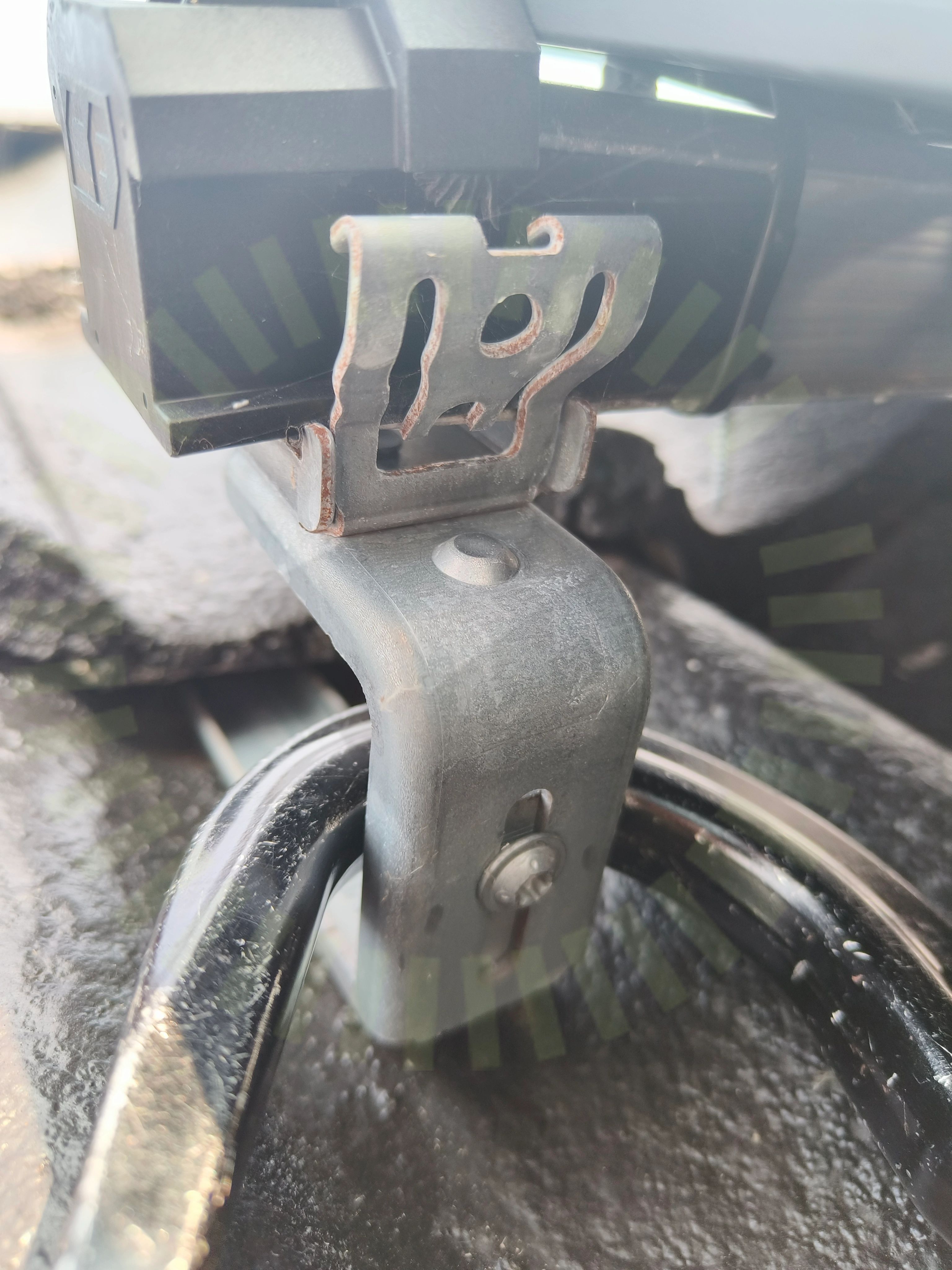

Kabeluppfästning

6.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

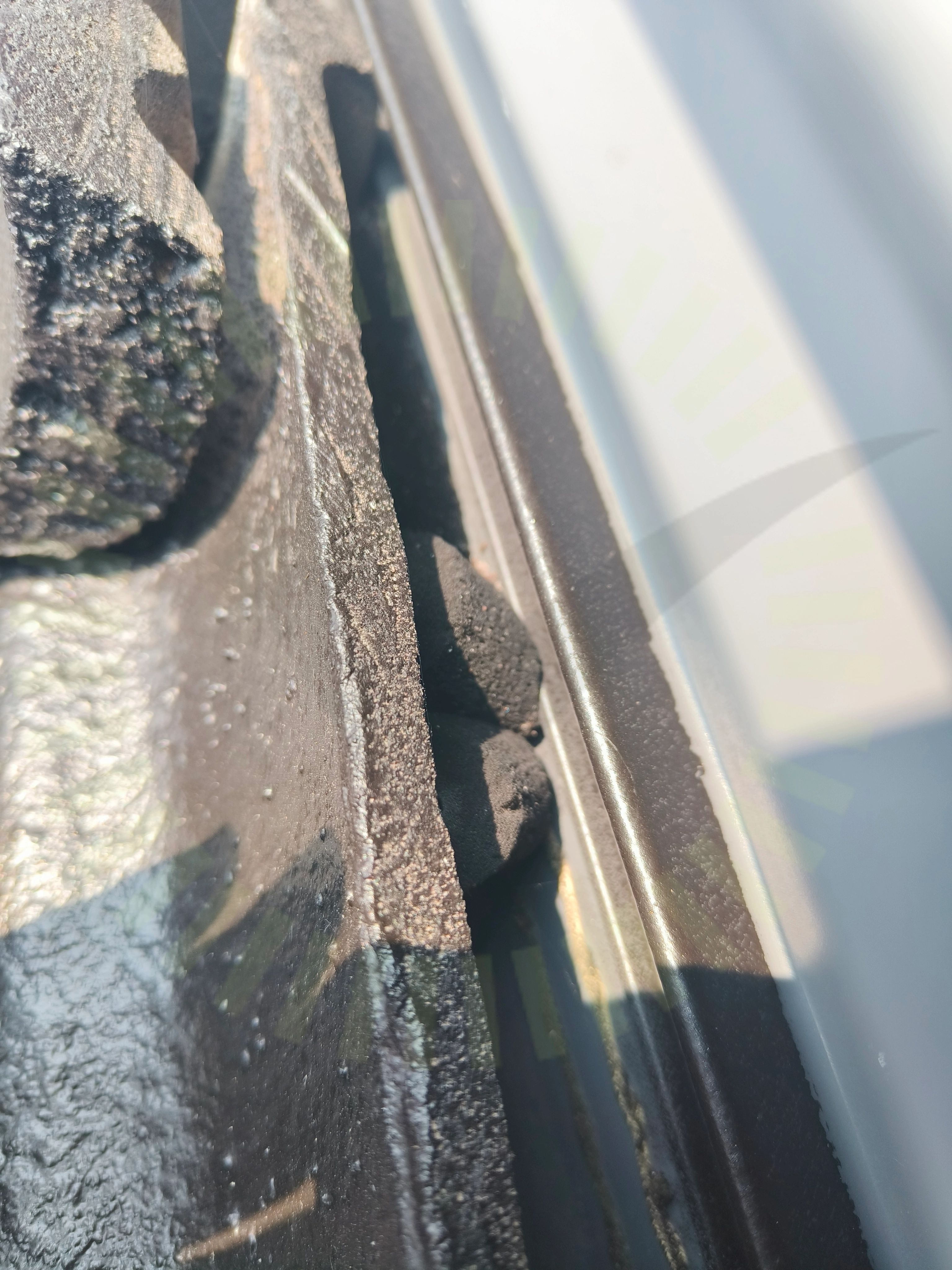

Skador

6.2 Skador

Inte godkänd

Skador på tak, skumlist mellan takpanna och intäckningsplåt vid takfönster är skadad/saknas på flera platser.

Skenornas infästning

6.3 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18
Skenornas överhäng

6.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För kort överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24

6.5 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Lastberäkning är på 9 paneler. Är monterat 8. Samt att i lastberäkning står en annan panel än vad som är monterat.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

19/25
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25
Takgenomföring

Undercentral

Anmärkningar

1/6
Skydd mot beröring

7.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

5/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlacering

Varselmärkning

Godkända kontrollpunkter

3/3
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/25
AC Kablage förläggning

9.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)
Mekanisk påverkan

9.2 Mekanisk påverkan

Inte godkänd

AC kabel saknar skydd.

SS 436 40 00 (522.6.2)

Godkända kontrollpunkter

22/25
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterSkadat kablageSkarp kantStress på kontakterSäkringsdimensionSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/25
DC Kablage egenskaper
