3.1 Skydd mot gnagare
Inte godkändKablage är inte gnagarsäkert förlagt eller valt. Gäller AC samt DC.
Elinstallationer i lantbruk och hästverksamhet, Skydd mot gnagare 6.4
Besiktningsrapport
8.3
Installation genom
Enermont
Datum
15 november 2024
Ort
Hörby, Skåne län
86% godkända14% ej godkända
Om installationen
PanelerZnShine: ZXM7-UHLDD144
MontagesystemNovotegra: Corrugated/Sandwich Top Fix
VäxelriktareGoodWe: GW15-30kW ET Series
BatteriBYD: HVM Battery-Box Premium (8.3-22.1)
TillbehörLantbruk
TillbehörUndercentral
Installerad av Enermont som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
12/12Batteri PEDC anslutning Fastsäkring av produktFörläggning av modulerSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Lantbruk
Anmärkningar
3/93.2 Överspänningsskydd AC
Inte godkändÖverspänningsskydd saknas enligt gällande krav för lantbruk.
Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49
3.3 Överspänningsskydd DC
Inte godkändDC överspänningsskydd saknas enligt gällande krav. Växelriktaren är placerad mer än 10 m från genomföringen in i byggnaden.
Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49
Godkända kontrollpunkter
6/9FrånskiljareInfälld installationKopplingsutrustning (centraler) brandklassningMekaniskt skyddNormcentraler fasskenaPlacering av växelriktare
Tak 1, Novotegra: Corrugated/Sandwich Top Fix
Anmärkningar
6/234.1 Infästingarnas CC mått
Inte godkändKorrekt lastberäkning saknas. Saknas underlag att bedöma om CC måtten är korrekt.
Novotegra: Mounting instruction | Corrugated & Sandwich roof V4.1 (s.2-s.3)
4.2 Infästning av stockskruv
Inte godkändKorrekt lastberäkning saknas. Stockskruvar välj utifrån vad lastberäkningen säger skruvade i 45mm läkt.
Novotegra: Mounting instruction | Corrugated & Sandwich roof V4.1 (s.8)

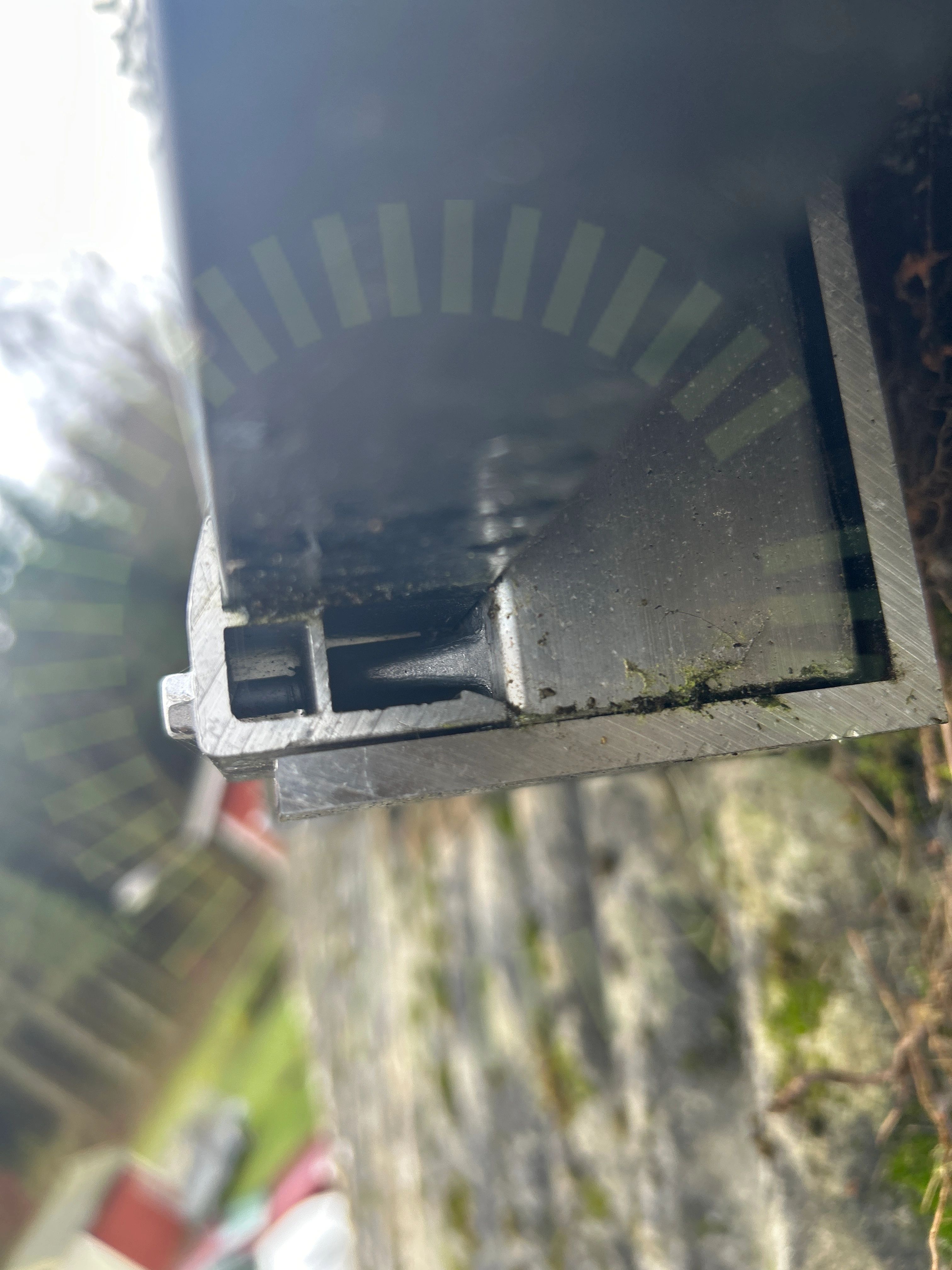

4.3 Slip-Guards
Inte godkändMellanrum från ändklämma till slip-guard saknas enligt tillverkarens anvisningar.
Novotegra: Mounting instruction | Corrugated & Sandwich roof V4.1 (s.13)
4.4 Skenornas överhäng
Inte godkändKorrekt lastberäkning saknas att kontrollera mått mot
Snö- och vindlastberäkning
4.5 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten.
Tillverkarens montageanvisningar

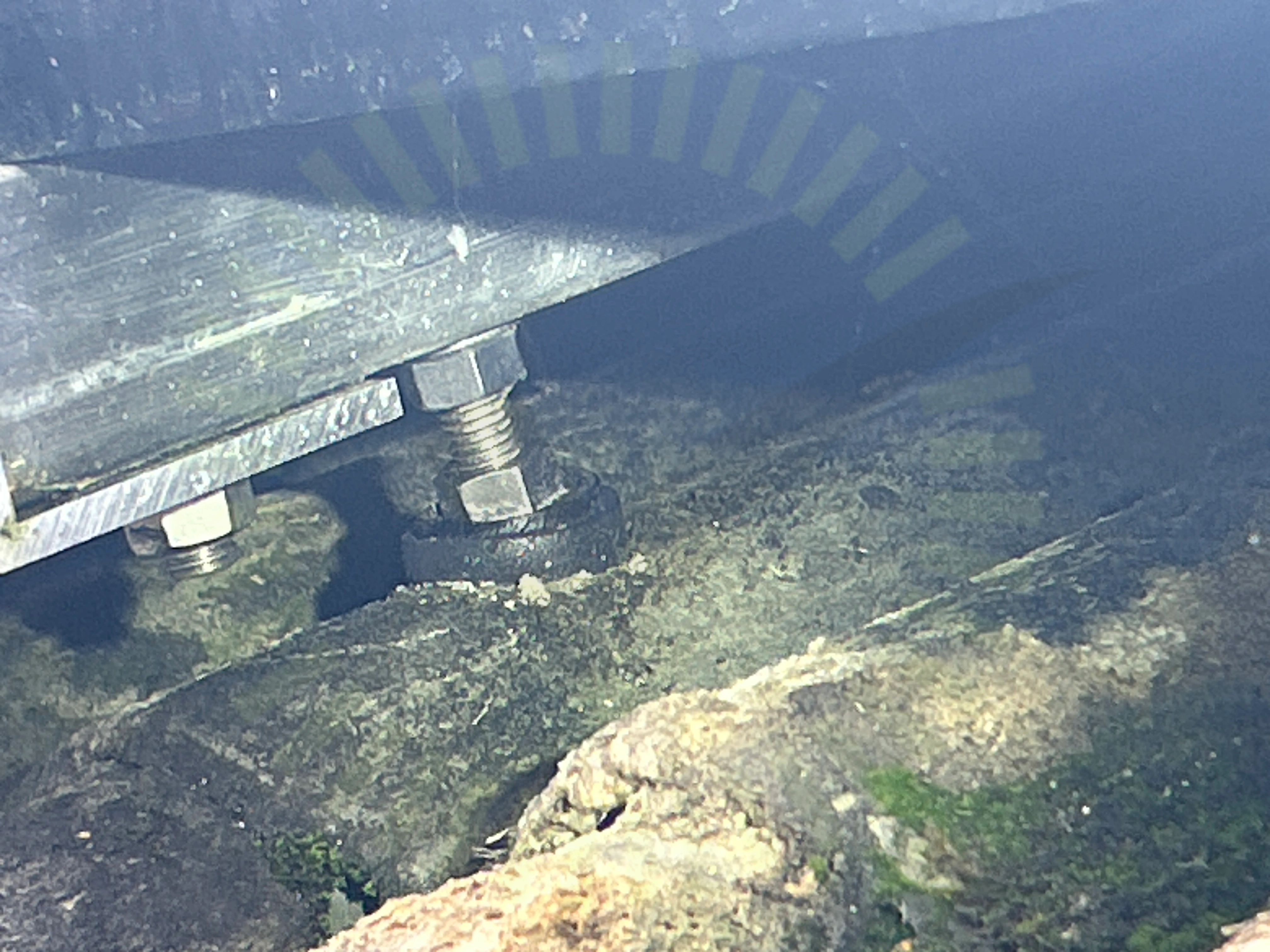

4.6 Tätning
Inte godkändMutter trycker för hårt mot packningen som har pressats för mycket.
Novotegra: Mounting instruction | Corrugated & Sandwich roof V4.1 (s.9)
Godkända kontrollpunkter
15/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKrav på materialMittklämmorPanelbreddRakt monterad stockskruvSkadorSkenornas infästningSäkerhetsavståndTaklutningVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/23Förborrning av stockskruvTakgenomföring
Tak 1, ZnShine: ZXM7-UHLDD144
Godkända kontrollpunkter
14/15DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/15Strängförläggning
Undercentral
Anmärkningar
1/56.1 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. Täcklock saknas för central.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
4/5InfästningIP-KlassningKabelinföringarPlacering
Varselmärkning
Anmärkningar
3/47.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
7.2 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens. Saknas t.ex vid kopplingslåda där matning till växelriktarens central är ansluten.
SEK 457, Sida 42
7.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
1/4Missvisande varselmärkning
Växelriktare
Anmärkningar
2/35
8.1 Dubbel matning
Inte godkändSolceller samt inkommande kan mata anslutningspunkter som en är anpassade för den sammanlagda effekten.
SS 436 40 00 (312.2.1.2 / 512.1.2)

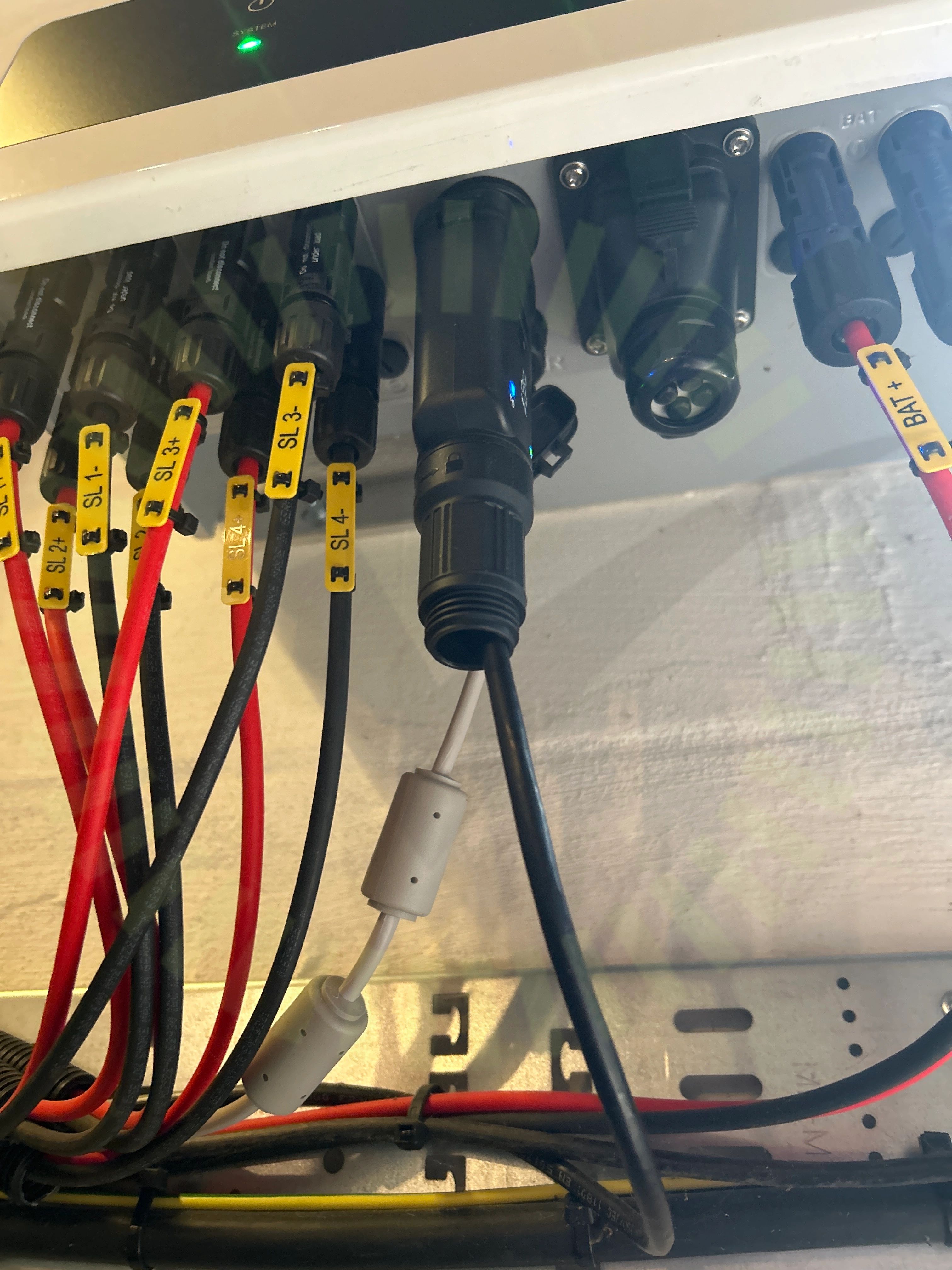

8.2 Förskruvning
Inte godkändFörskruvning till signalkabel ej monterad.
GoodWe: ET 15-30kW User Manual V1.6-2024-03-20, Sida 41
Godkända kontrollpunkter
33/35AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
