1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.4
Installation genom
Svea Solar
Datum
11 september 2023
Ort
Farsta , Stockholms län
88% godkända12% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 xxx/MR
MontagesystemWasi: Papptak
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7AnslutningBöjradieEgenskaperFörskruvningarInfästningPlaceringYttre påverkan
Tak 1, JA Solar: JAM54S30 xxx/MR
Anmärkningar
2/17
3.1 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

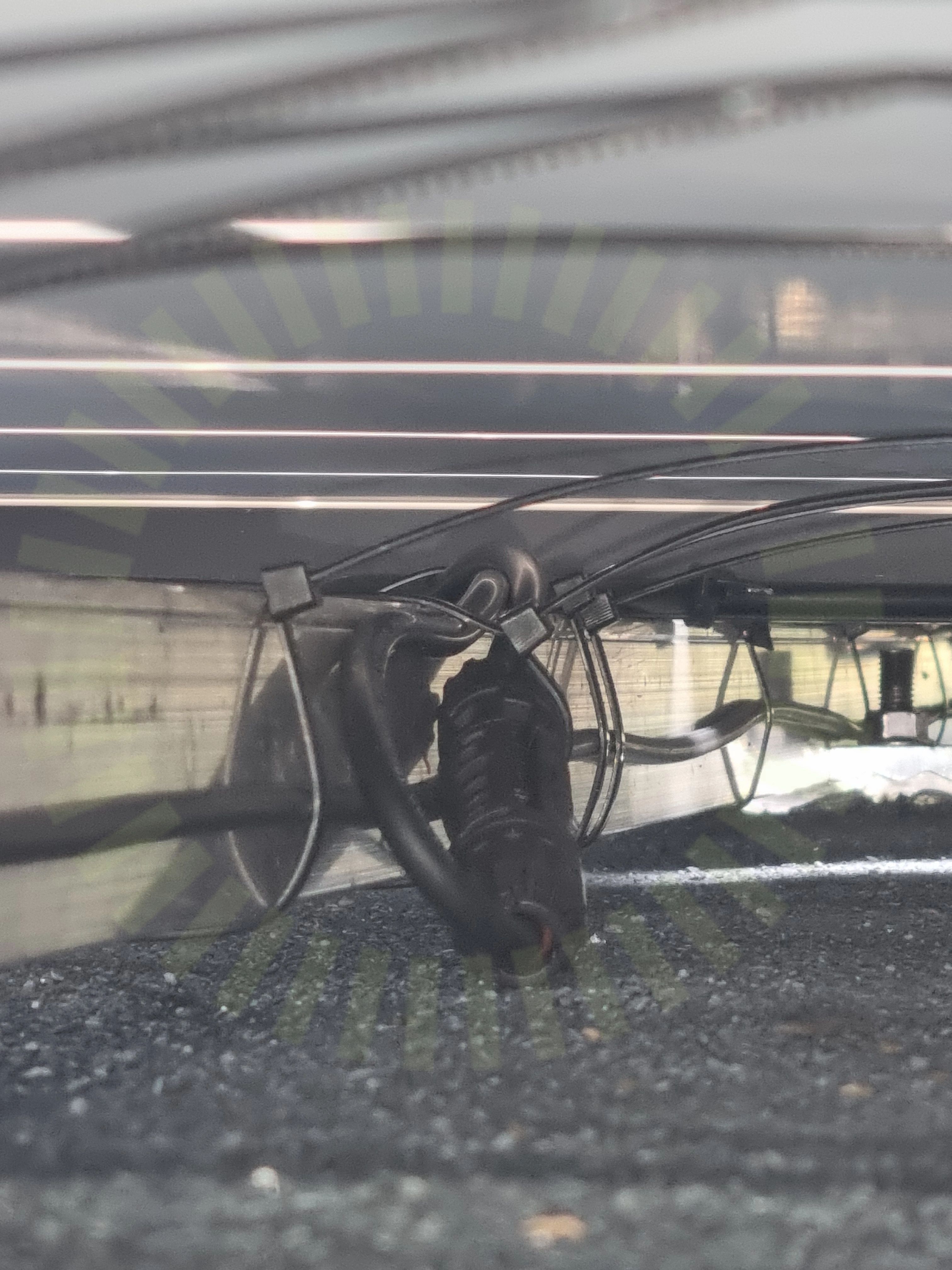

3.2 Kontaktdon
Inte godkändKontakten ligger an mot takytan. Buntband är placerade över kontakter.
Godkända kontrollpunkter
13/17Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
2/17Klämmornas placeringSträngförläggning
Tak 1, Wasi: Papptak
Anmärkningar
5/224.1 Infästningarnas CC mått
Inte godkändLastberäkning att kontrollera mot saknas. Uppmätt avstånd mellan infästningar 1100mm.
Tillverkarens anvisningar

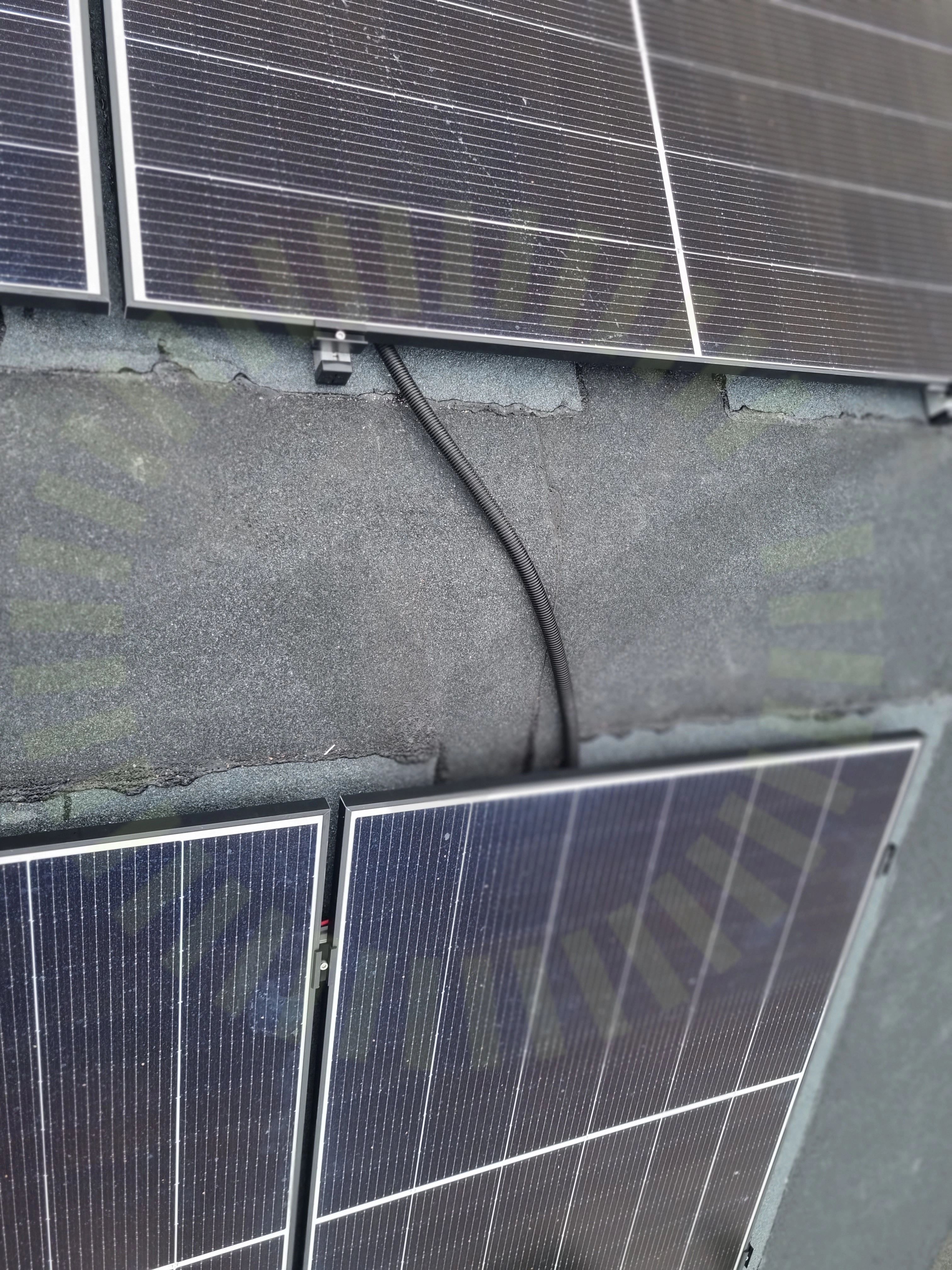

4.2 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad. Mellan paneler och från paneler ner till växelriktare.

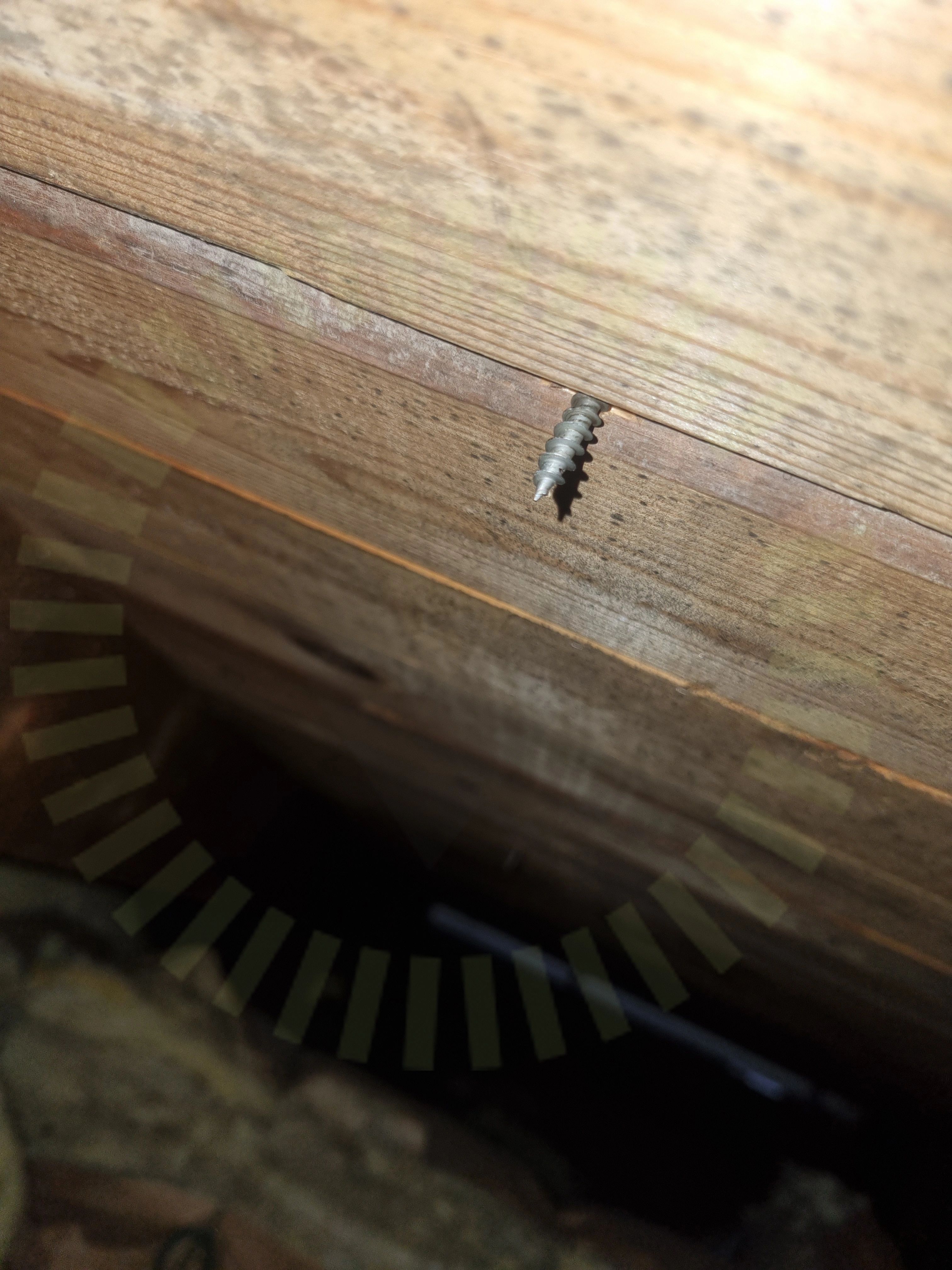

4.3 Mekanisk infästning
Inte godkändTätskiktsplattorna är inte förankrade i taket. Ser ut att endast sitta med en skruv per infästning.
Tillverkarens anvisningar
4.4 Skador
KundkommentarMan har lämnat tätning i annan färg än fasaden efter att ställning varit förankrad.
4.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
15/22Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkenornas infästningSkenornas överhängSkenskarvarSvetsning av takpappVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/22Skenans utstick för klämmaTermisk brytpunkt
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5
6.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5Informering av solcellerMissvisande varselmärkningVarning för backspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst
Växelriktare
Anmärkningar
4/34
7.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
7.2 DC Kontakter
Inte godkändKontakter avviker från anvisningar. Kontakter är för hårt åtdragna, de är bottnade i förskruvningen.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 22
7.3 Väderbeständigt material
Inte godkändAnvänt material är ej väderbeständigt. Vita buntband och jordkabel är ej väderbeständiga.
7.4 Väderskydd
Inte godkändVäxelriktaren får inte placeras oskyddad för väder. Finns litet tak men är cirka 150cm ovanför vr vilket gör att regn och snö kan hamna på växelriktare
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16
Godkända kontrollpunkter
29/34AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionVentilationVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/34Strängdesign
