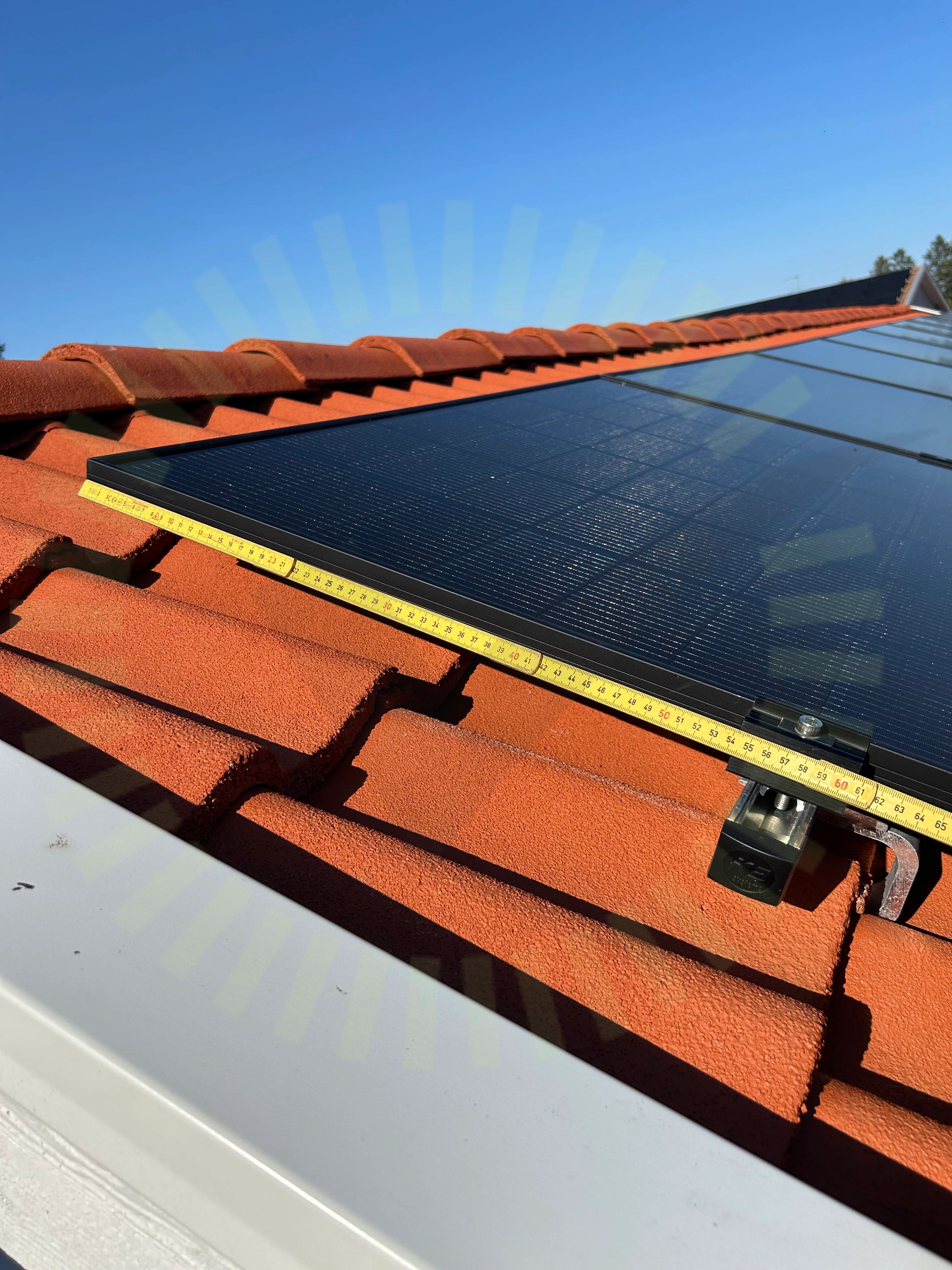

3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Installation manual Denim V.Feb-2024-1, Sida 10-12
Besiktningsrapport
9.1
Installation genom
1KOMMA5°
Datum
20 september 2024
Ort
Linköping, Östergötlands län
94% godkända6% ej godkända
Om installationen
PanelerDenim: U N3 XXX BBG 108H
MontagesystemK2: SingleRail: Single/CrossHook 3S
VäxelriktareEnphase: IQ8 Series
BatteriEnphase: IQ BAttery 3T
TillbehörUndercentral
Tillbehör1KOMMA5°: Heartbeat
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
1KOMMA5°: Heartbeat
Godkända kontrollpunkter
2/2OmgivningstemperaturSmartmätare
Allmän
Godkända kontrollpunkter
2/2AvtalSträngschema
Denim: U N3 XXX BBG 108H
Anmärkningar
1/15Godkända kontrollpunkter
14/15Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Enphase: IQ BAttery 3T
Anmärkningar
2/10

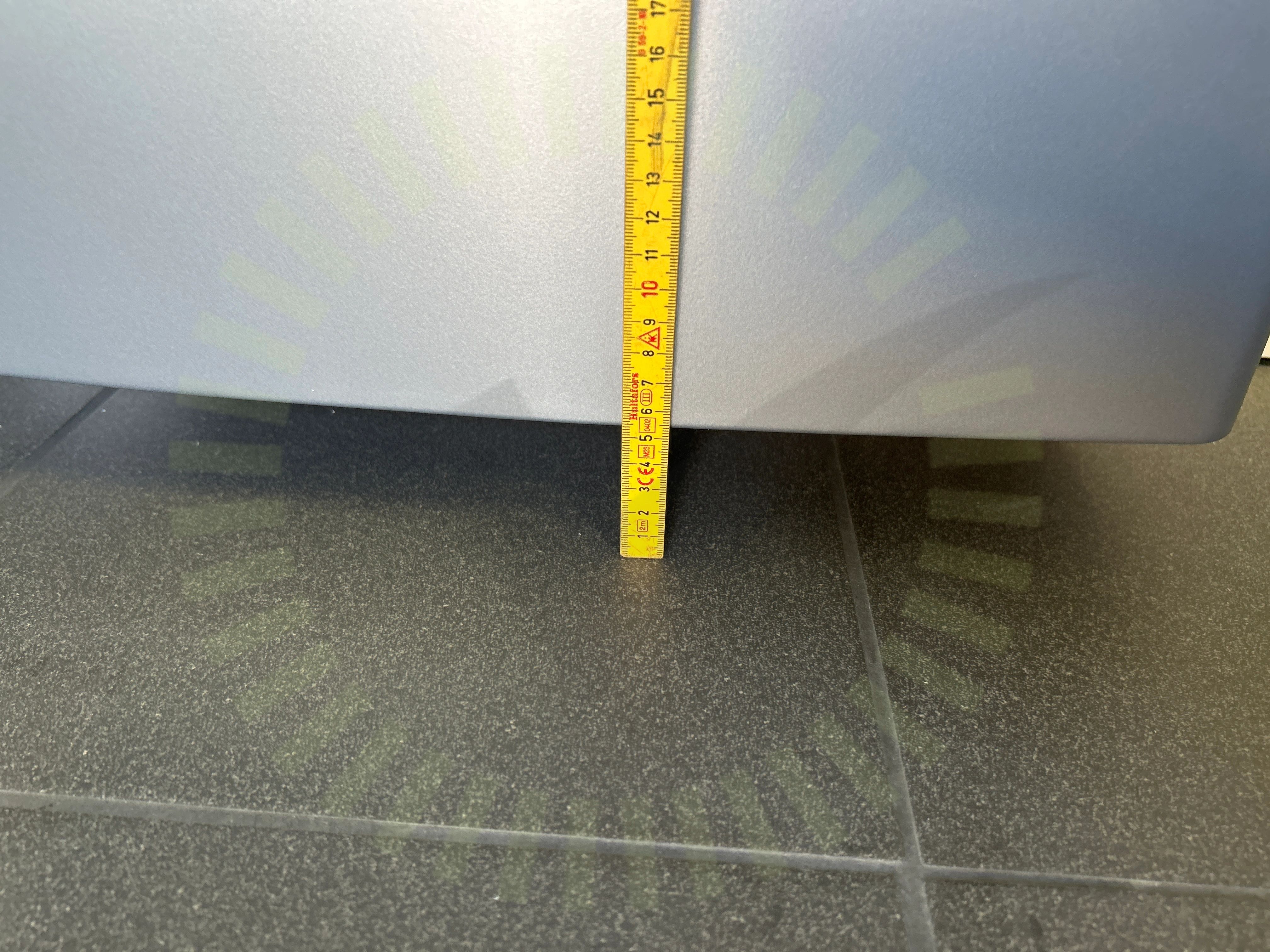

4.1 Avstånd närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material.
Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 3

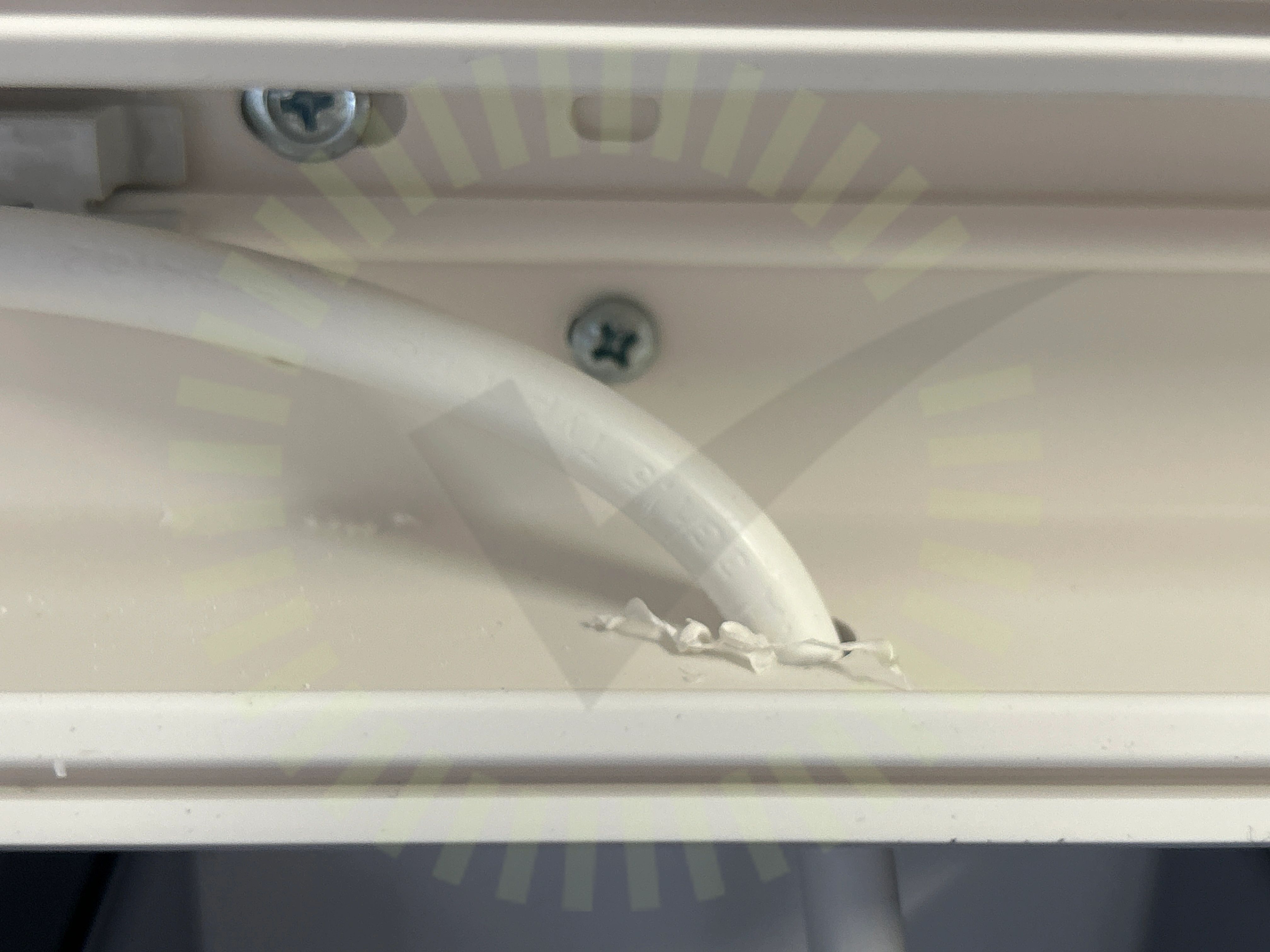

4.2 AC anslutning
Inte godkändFelaktig dimensionering av ledare till batterierna.
Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 5
Godkända kontrollpunkter
8/10Fastsäkring av produktPlacering av batteriSkadorSmartmätareSäkringsdimensionTillgång till batterietUppfästning av kablageVäderskydd
Enphase: IQ8 Series
Godkända kontrollpunkter
40/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av panelerAnslutning av växelriktareAnslutning IQ CableAnslutning micro-växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktGrenkretsarHuvudsäkringIdentifieringInformering av solcellerInfästningIQ Sealing CapIQ TerminatorKabeldimensioneringKabeldragning Kablagets böjradieKompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäxelriktarens IP klassning
K2: SingleRail: Single/CrossHook 3S
Anmärkningar
4/24

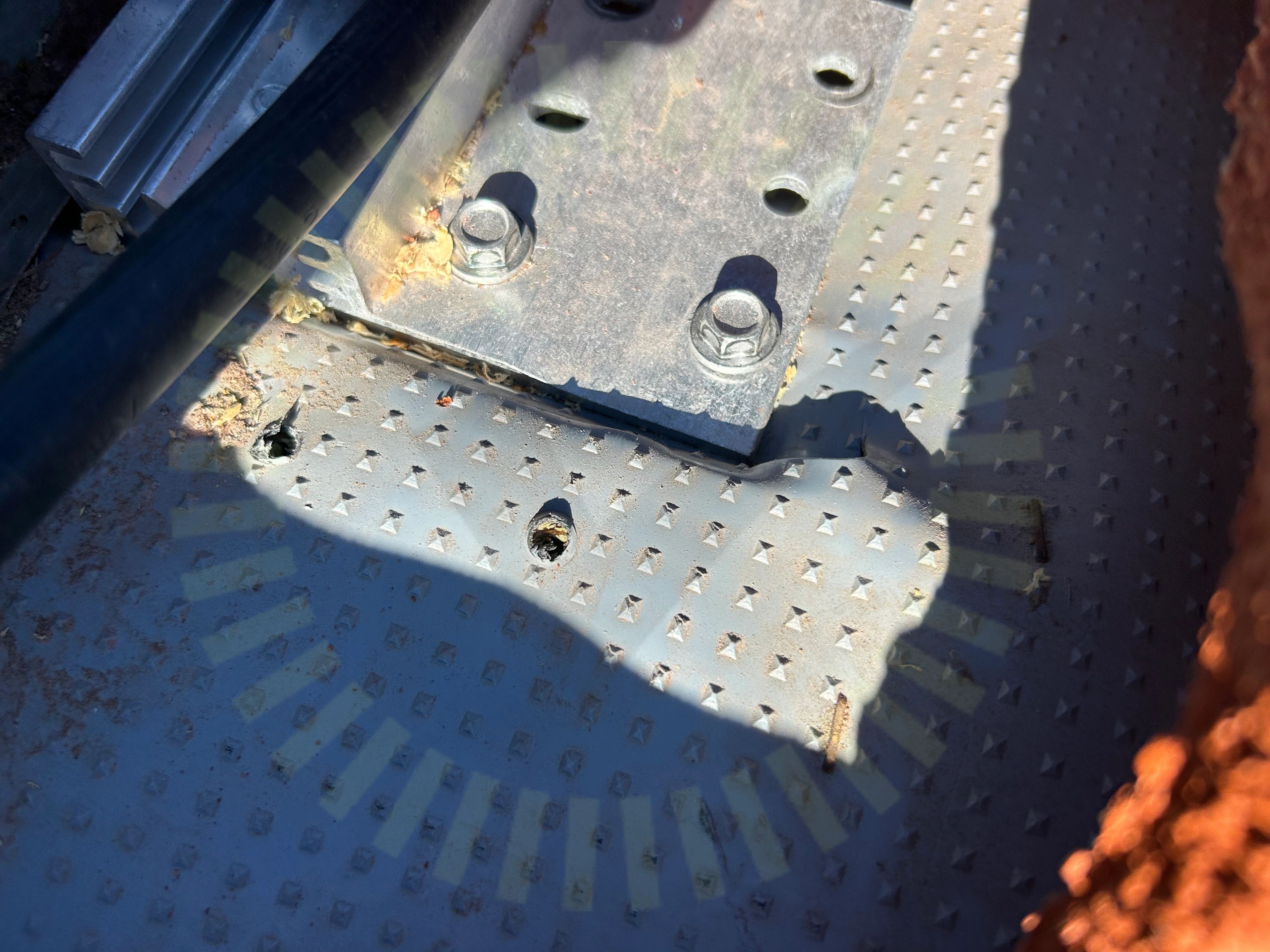

6.1 Skador
Inte godkändSkador i tak noterat runt installationen. Skruvhål lämnade utan tätning samt skada i tätskikt vid infästning.

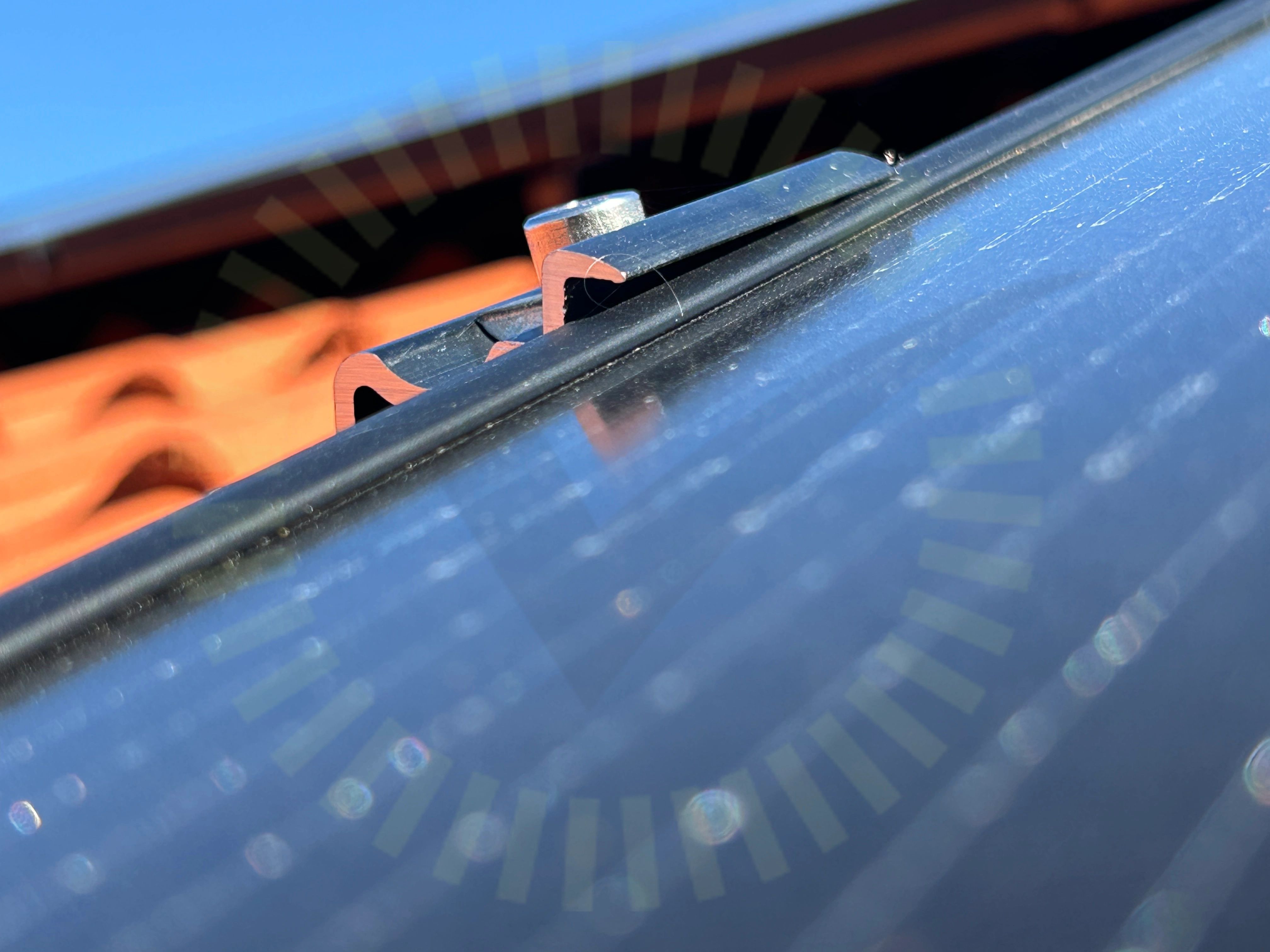

6.2 Ändklämmor
Inte godkändÄndklämma ligger inte korrekt mot panelram.

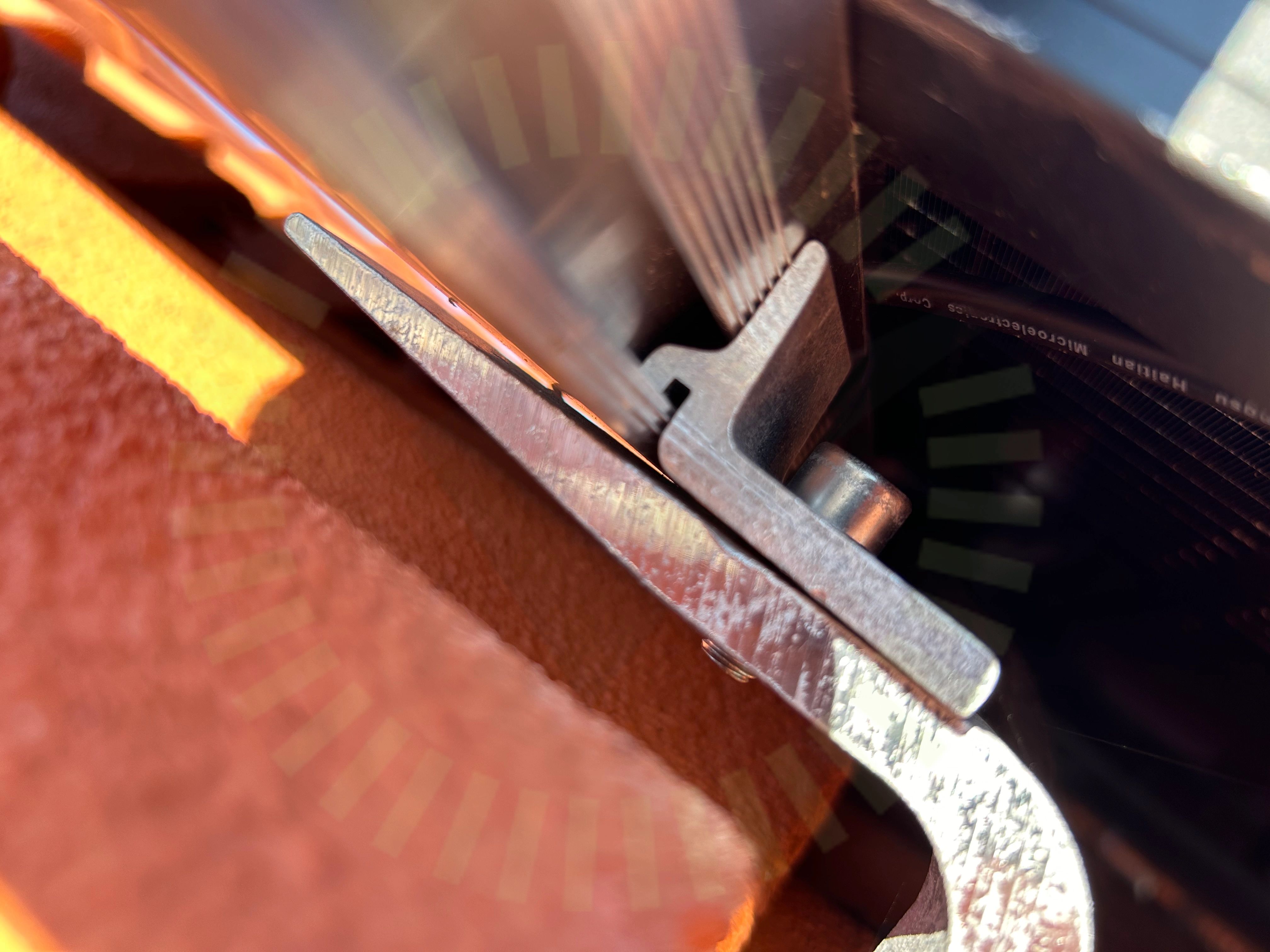

6.3 Skenornas infästning
Inte godkändSkenan ligger inte korrekt mot takinfästningen.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17

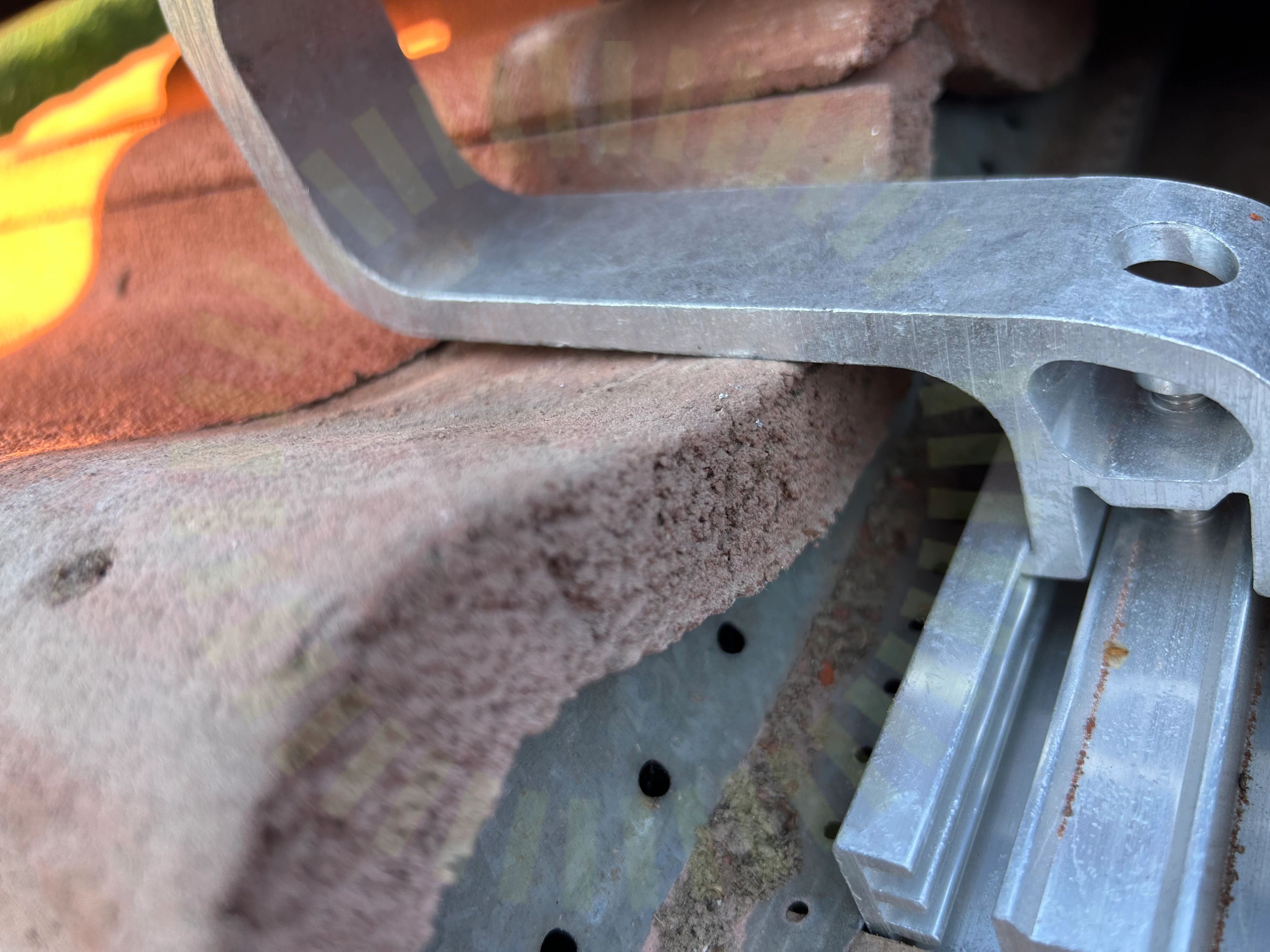

6.4 Underliggande takpanna
Inte godkändTakkrokar ligger mot den underliggande takpannan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 16
Godkända kontrollpunkter
20/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkenans utstick för klämmaSkenornas överhängSkenors avstånd till varandra korslagerSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningTvådelad takkrokVäderbeständigt material
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
