Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Svea Solar

Datum

28 maj 2025

Ort

Djurhamn, Stockholms län
Skenskarvar
Skenornas infästning
Mittklämmor
95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
OptimerareHuawei: SUN2000P - 450W
MontagesystemCC90 UNUM Plåttak
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande Panntak

Anmärkningar

2/27

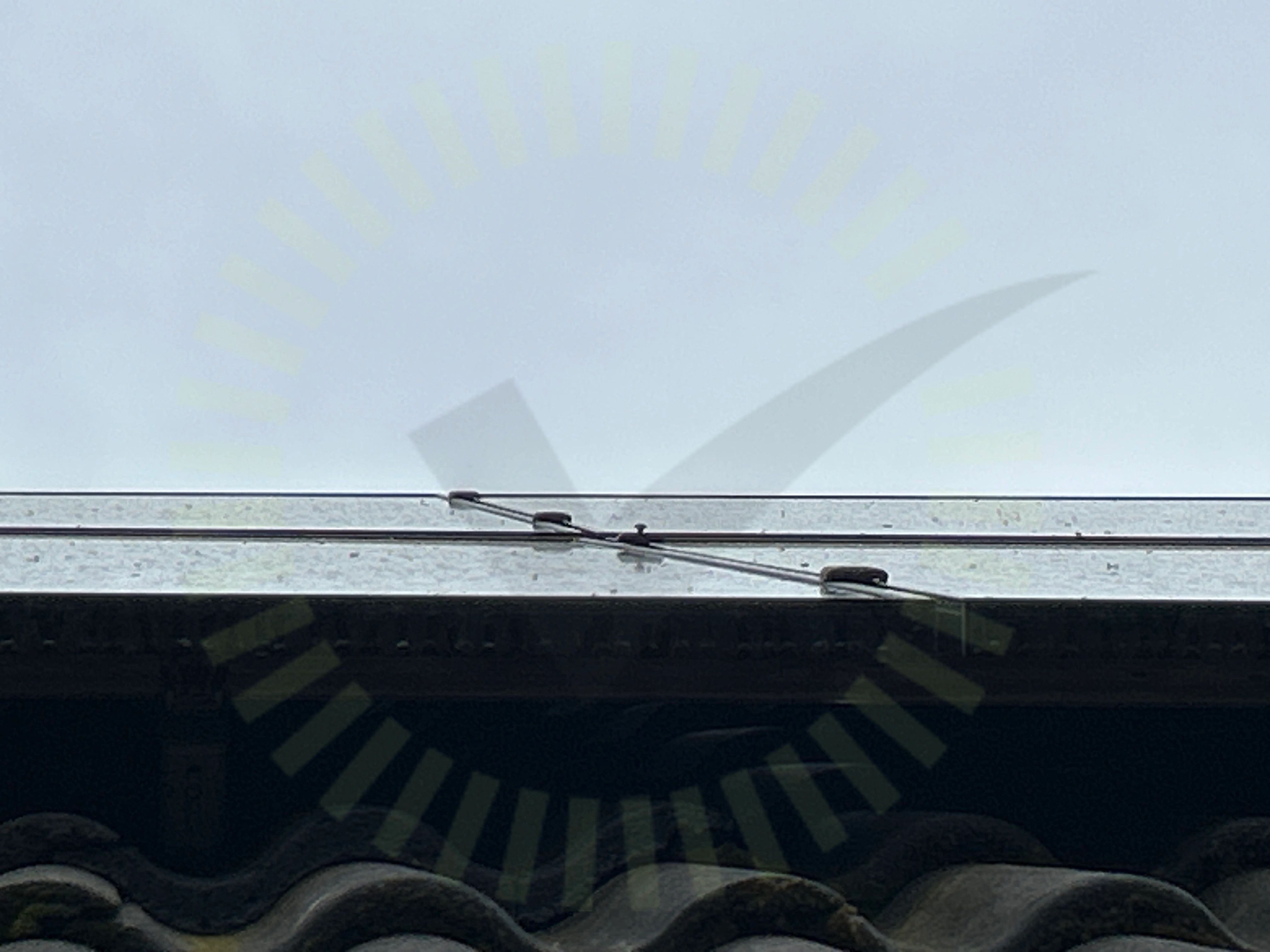

Mittklämmor

1.1 Mittklämmor

Inte godkänd

Mittklämma är inte åtdragen.

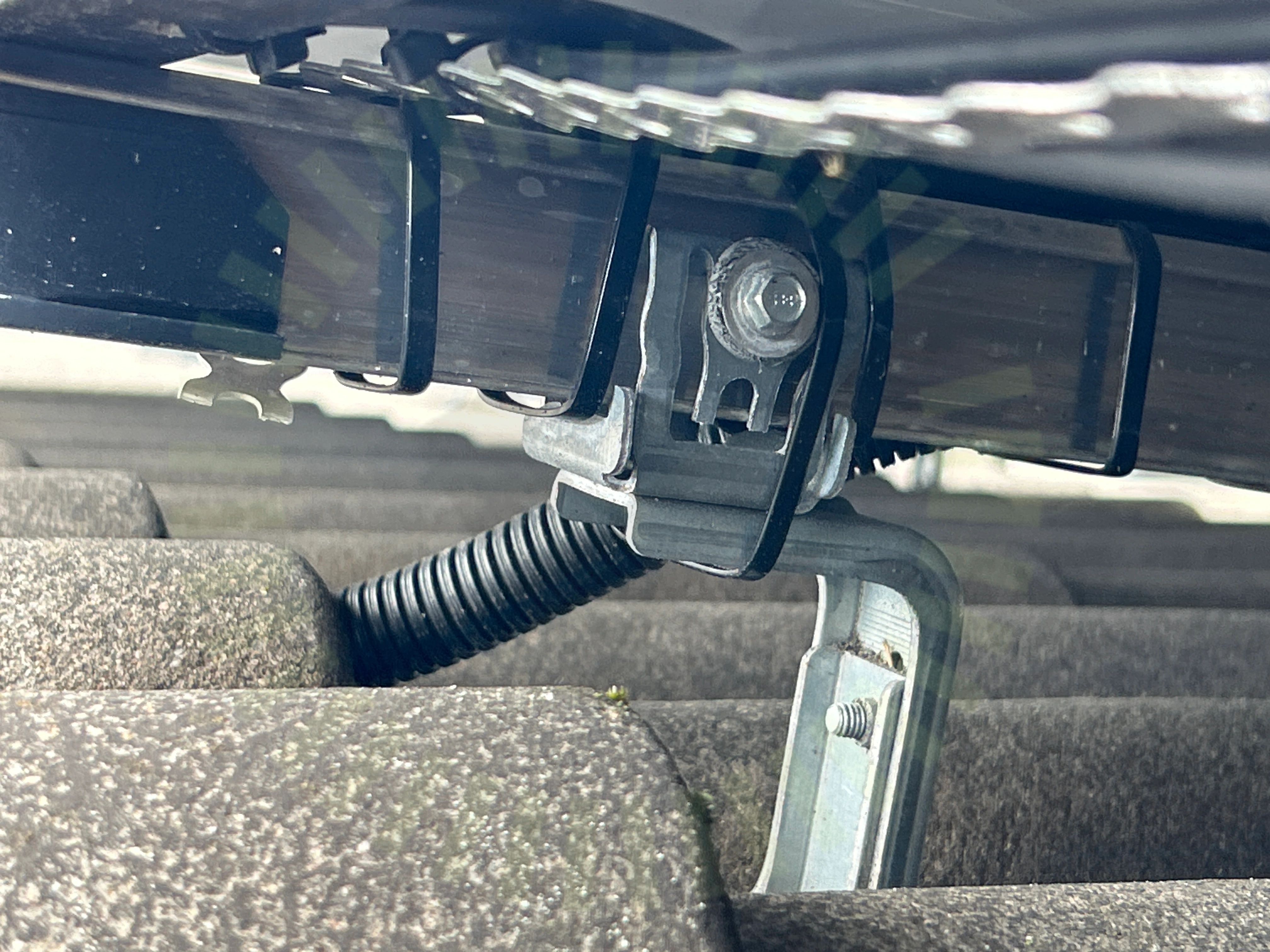

Skenornas infästning

1.2 Skenornas infästning

Inte godkänd

Skeninfästning är felaktigt utförd. Gafflarna måste ligga på skenan även om infästningen är skruvad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

Godkända kontrollpunkter

25/27
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Garage, CC90 UNUM Plåttak

Anmärkningar

3/16

2.1 CC mått

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö-och vindlastberäkning / Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 2
Skenskarvar

2.2 Skenskarvar

Inte godkänd

Skenorna är inte korrekt sammanförda vid skenskarv.

Montageinstruktion CC90-UNUM på plåttak / 240320, Sida 3

2.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/16
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSäkerhetsavståndVäderbeständigt materialÄndklämmor

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Godkända kontrollpunkter

40/40
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Huawei: SUN2000P - 450W

Godkända kontrollpunkter

9/9
Avstånd närliggande objektDC KontakterDragavlastadeDragavlastadeFastsäkring av optimerareFastsäkring av produktFörutsättningarKontakterPlacering

Longi: LR5-54HPB 390-410M

Anmärkningar

3/32
Klämmornas placering

6.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Installation Manual for LONGi Solar PV Modules, V15, Sida 16
Kontaktdon

6.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.
Stress på kontakter

6.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan infästningspunkter, kablage drar konstant i kontakterna.

SS 436 40 00, 712.526

Godkända kontrollpunkter

29/32
Avstånd till takAvstånd till takDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeFörläggning DC kontakterFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslådaKopplingslådaMellanrumMellanrumPanelkablagets böjradiePanelkablagets böjradiePunktbelastningPunktbelastningSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterSträngförläggningSträngförläggningÖverlappningÖverlappning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Undercentral

Godkända kontrollpunkter

8/8
BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
