Besiktningsrapport
9.6
Installation genom
Takkraft
Datum
17 september 2025
Ort
Skogås, Stockholms län
Fastsäkring av produkt
Skenornas överhäng
Takkrokarnas CC
97% godkända
3% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
MAFI: Roof Tile Bracket Läktfästen
Växelriktare
SigenEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Ej tillgängligt vid besiktning
1/3
Avtal
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
5/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Signalkabel till växelriktaren
Skador signalkablage
Ej tillgängligt vid besiktning
1/6
Placering av CT klämmor
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Godkända kontrollpunkter
17/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Ej tillgängligt vid besiktning
2/19
Förbindelse av kontakter
Kontaktdon
Tak 1: MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
2/20

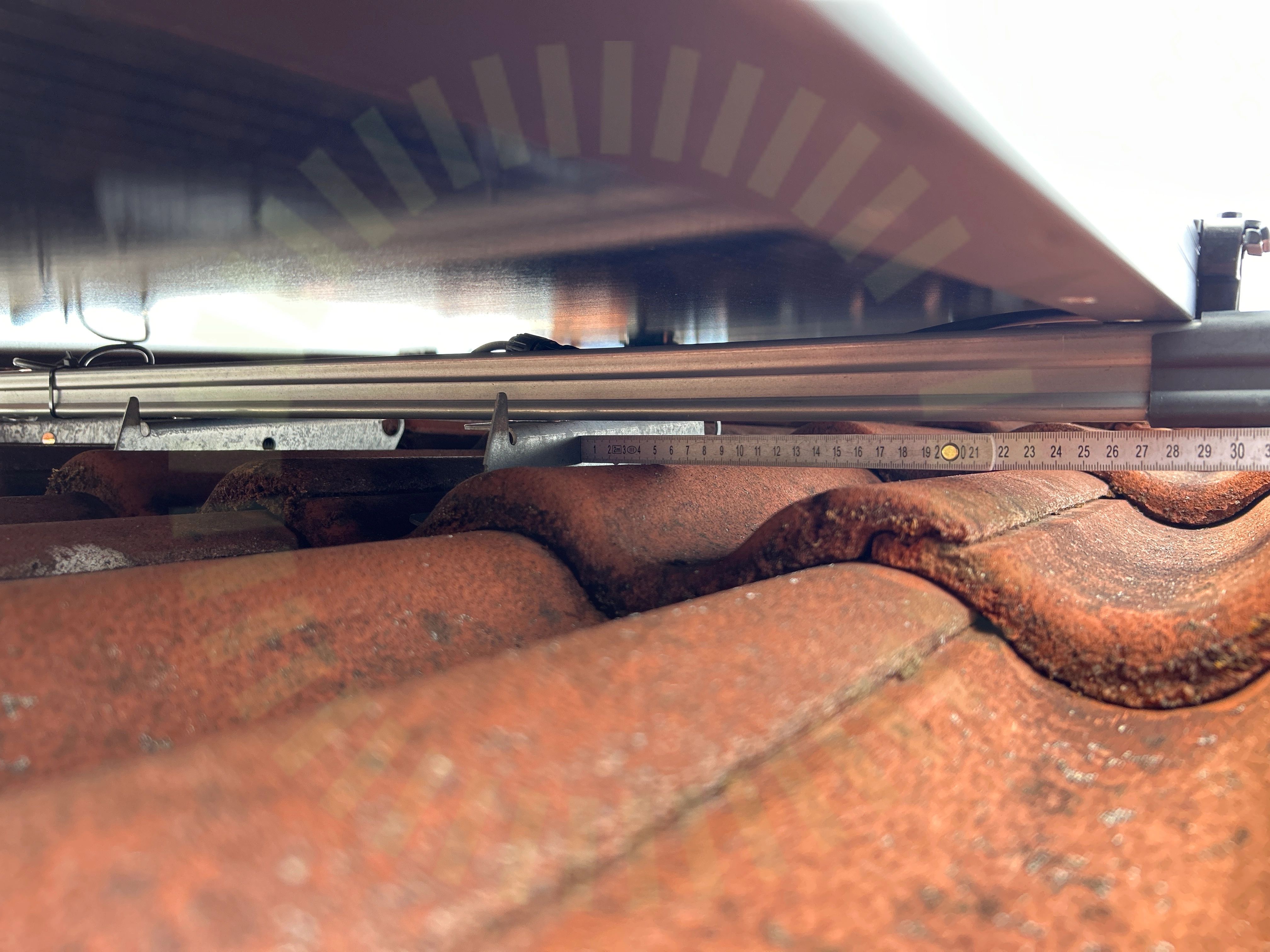

5.1 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt.
MAFI Solar Montagehandbok 2023 Rev G, sid 2

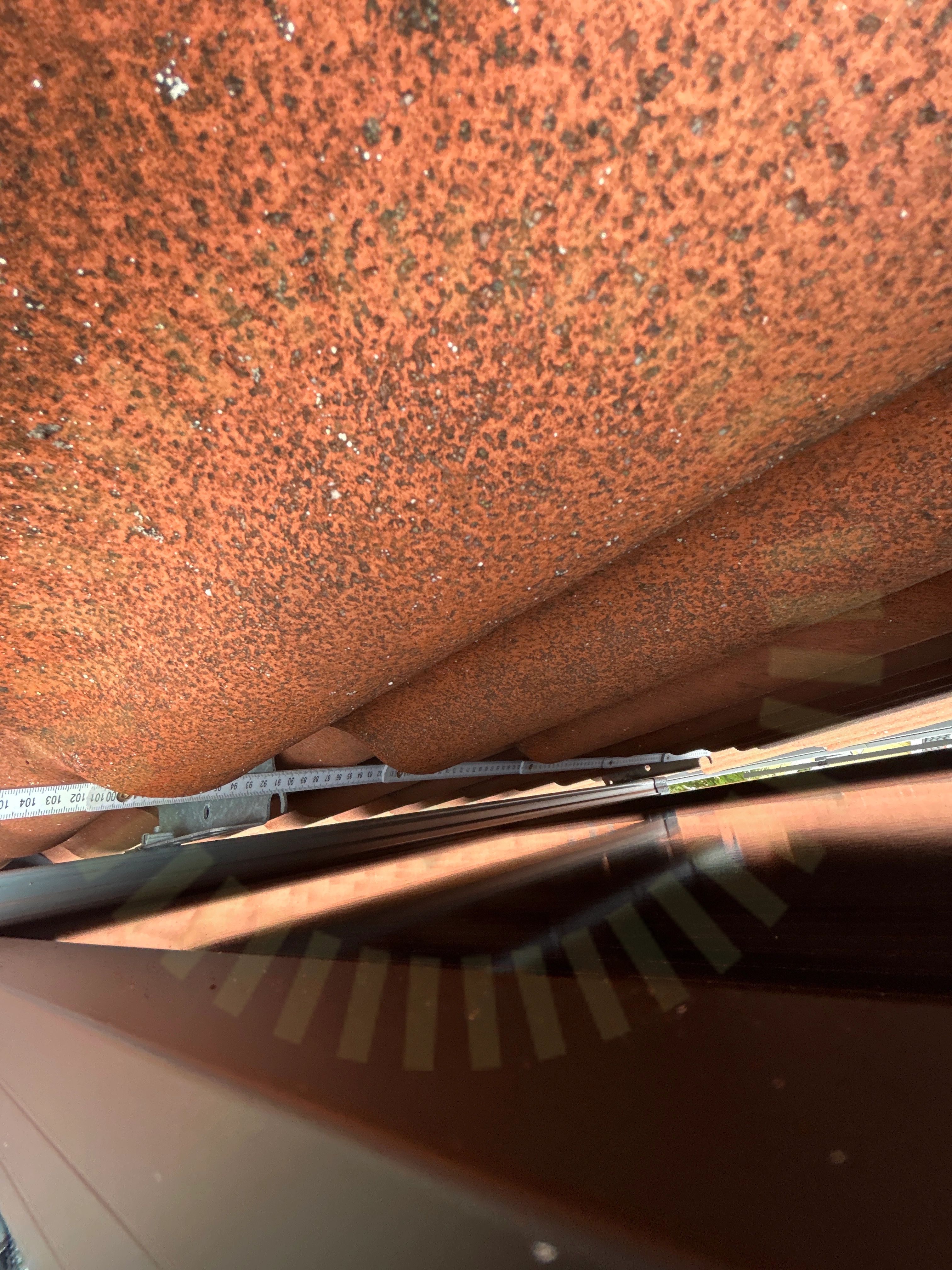

5.2 Takkrokarnas CC
Inte godkänd
Takkrokarna är monterade med längre CC mått än tillåtet i lastberäkningen.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/20
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Läktinfästning
Mittklämmor
Potentialutjämningsledare
Skador
Skenans utstick för klämma
Skenornas infästning
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Underbyggnad
Väderbeständigt material
Ändklämmor
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36
7.1 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas enligt tillverkarens anvisningar.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14
Godkända kontrollpunkter
34/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36
Genomföringar
