Besiktningsrapport

7.8

Installation genom

Energihem

Datum

25 januari 2023

Ort

Munka Ljungby, Skåne län

Dragavlastade

Ändfästen

Skena överhäng

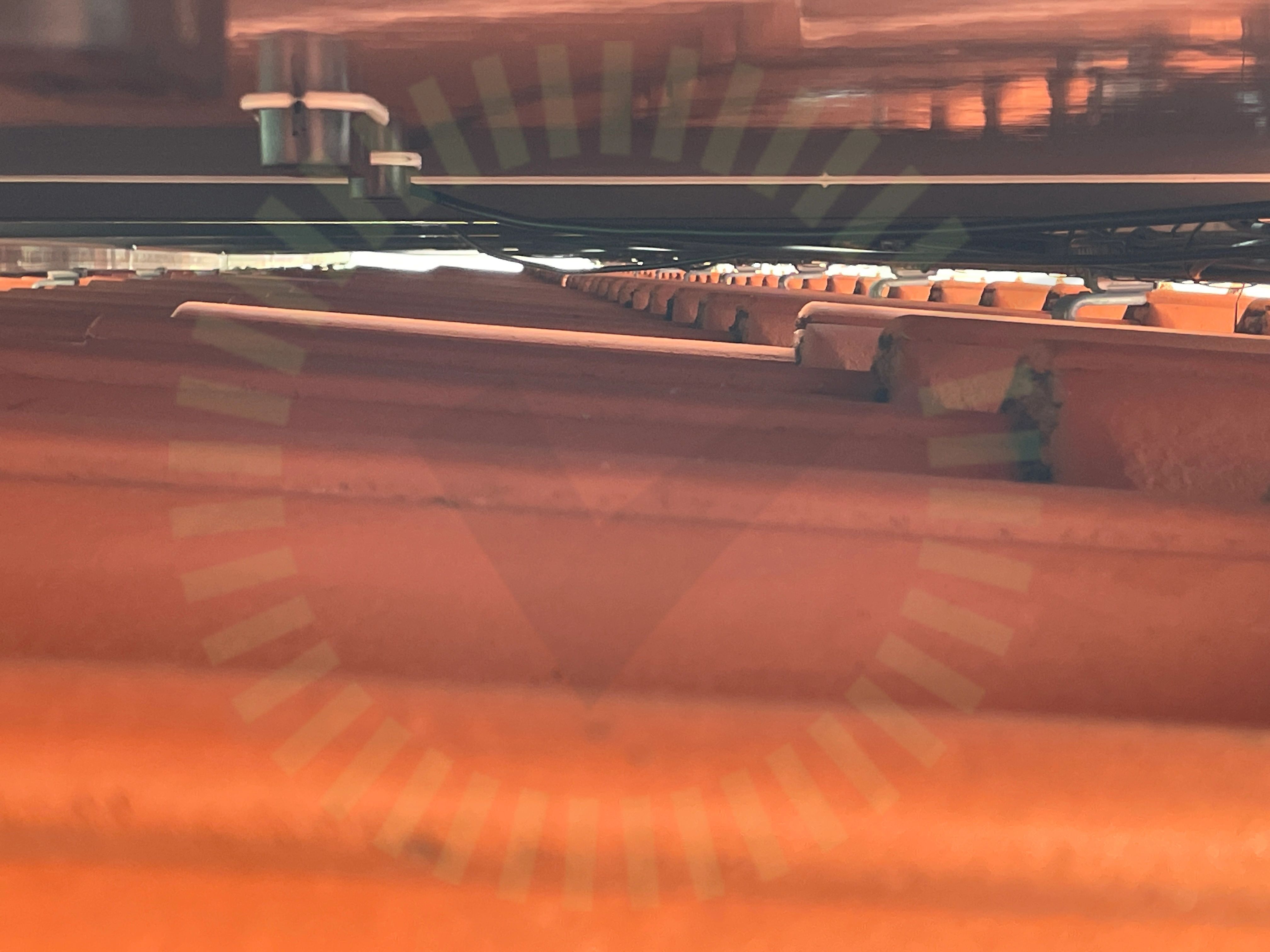

+ 11

82% godkända18% ej godkända

Om installationen

PanelerLongi: LR4-60HPB

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande tegeltak

MontagesystemSchletter: SingleFix-V

VäxelriktareSolarEdge: SE12.5K-SE20K

TillbehörSäkerhetsbrytare AC

Installerad av Energihem som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC Lutande tegeltak

Anmärkningar

6/26

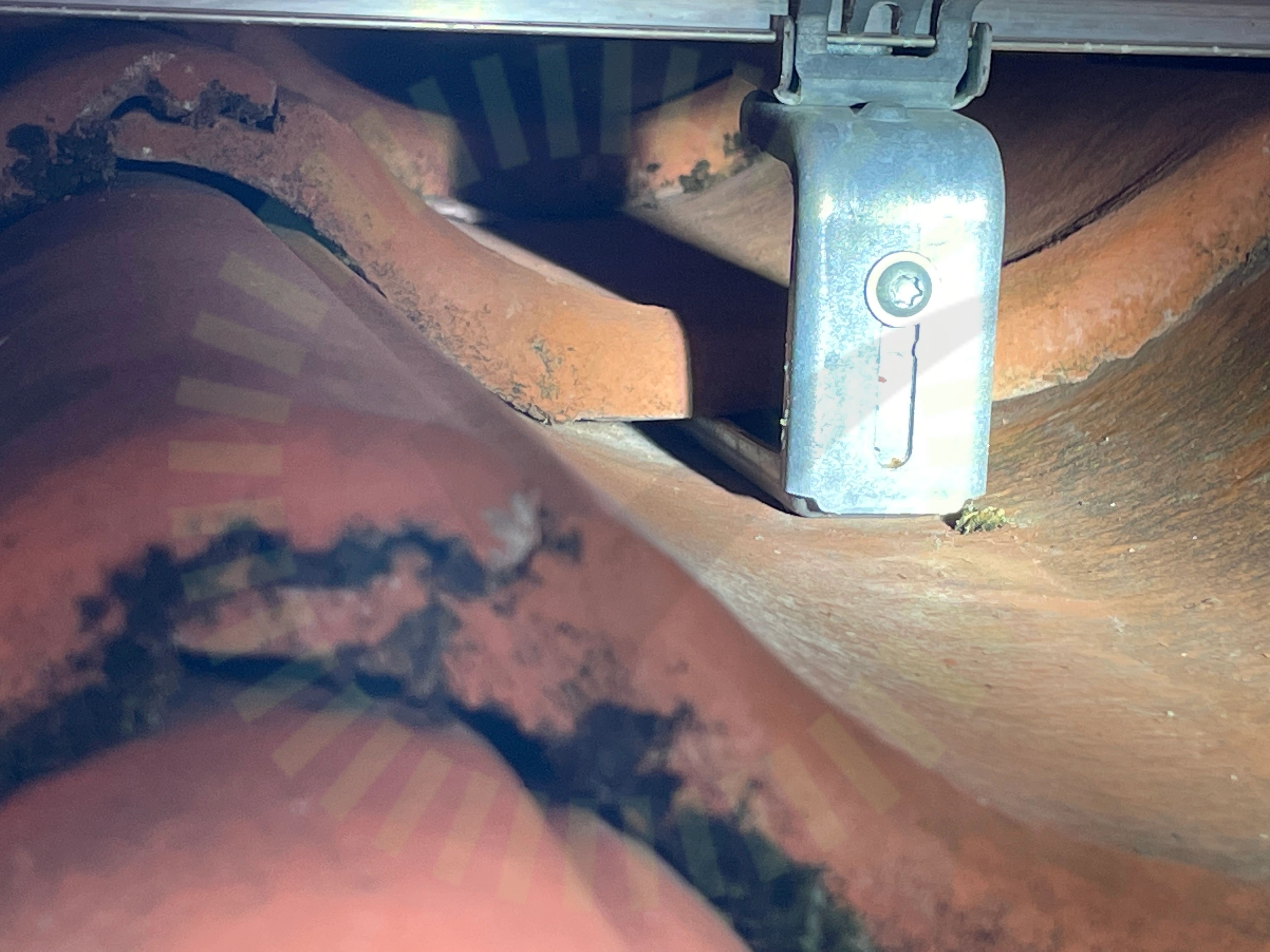

1.1 Anpassade takpannor

Rekommendation

Övre tegelpanna ligger mot krok

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

1.2 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas uppmätt mått mellan krokar 750mm

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

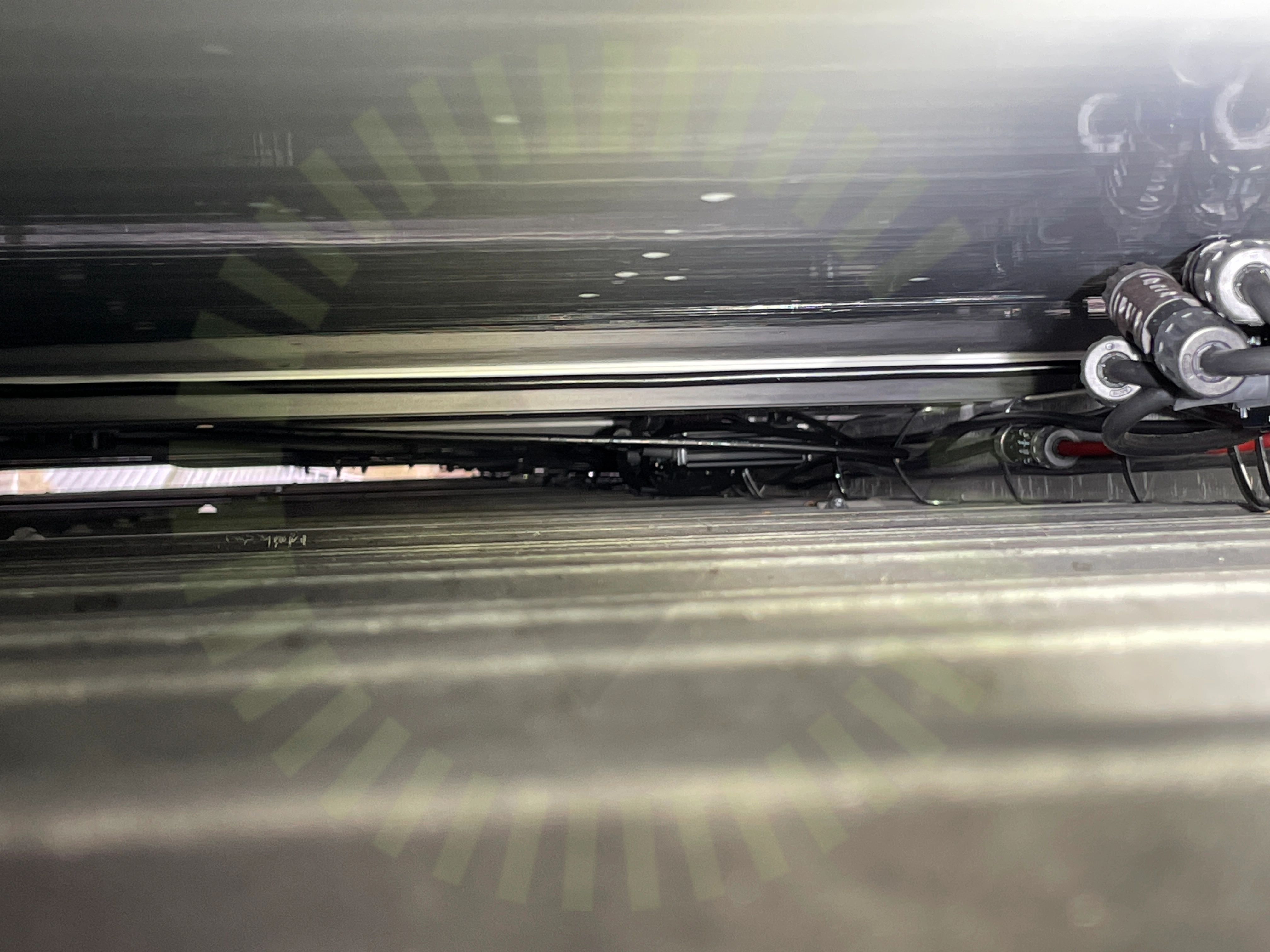

1.3 Kabeluppfästning

Inte godkänd

Hängande kablage påträffades

SS 436 40 00 (712.521.101 och 522.8.4)

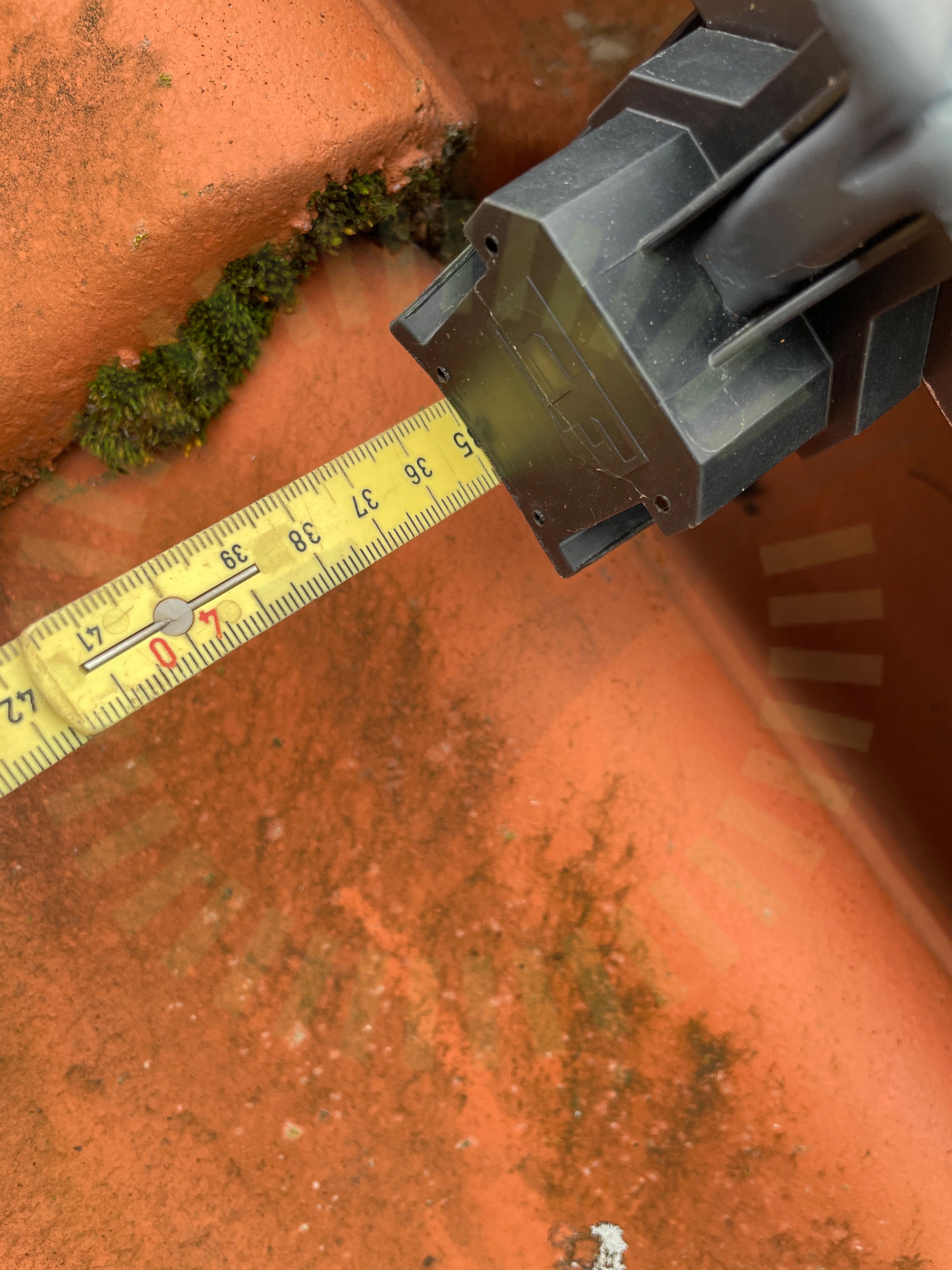

1.4 Skena överhäng

Inte godkänd

Överhäng överstiger tillverkarens anvisningar uppmätt mått överhäng 350mm

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

1.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas uppmätt mått mellan skenor Liggande paneler 700mm Stående paneler 1000mm

Tillverkarens montageanvisningar

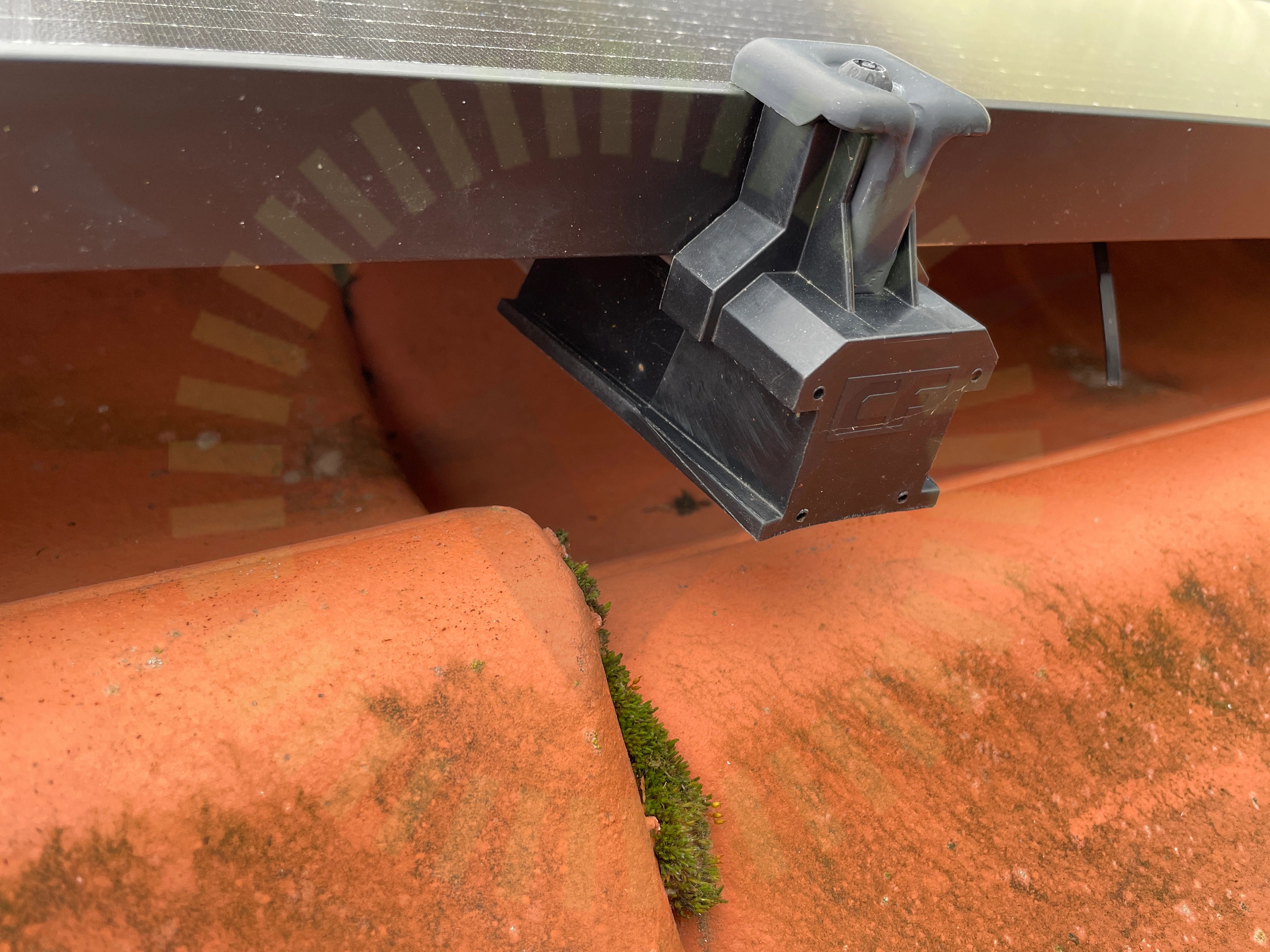

1.6 Ändfästen

Inte godkänd

Ändfäste inte korrekt monterat

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 12

Godkända kontrollpunkter

20/26

BärläktFrämmande materialInfästning skenaKlämräckvidd för ställbart fästeMittklämmorMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddSäkerhetsavståndTakgenomföringTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndklämmor

Longi: LR4-60HPB

Anmärkningar

3/25

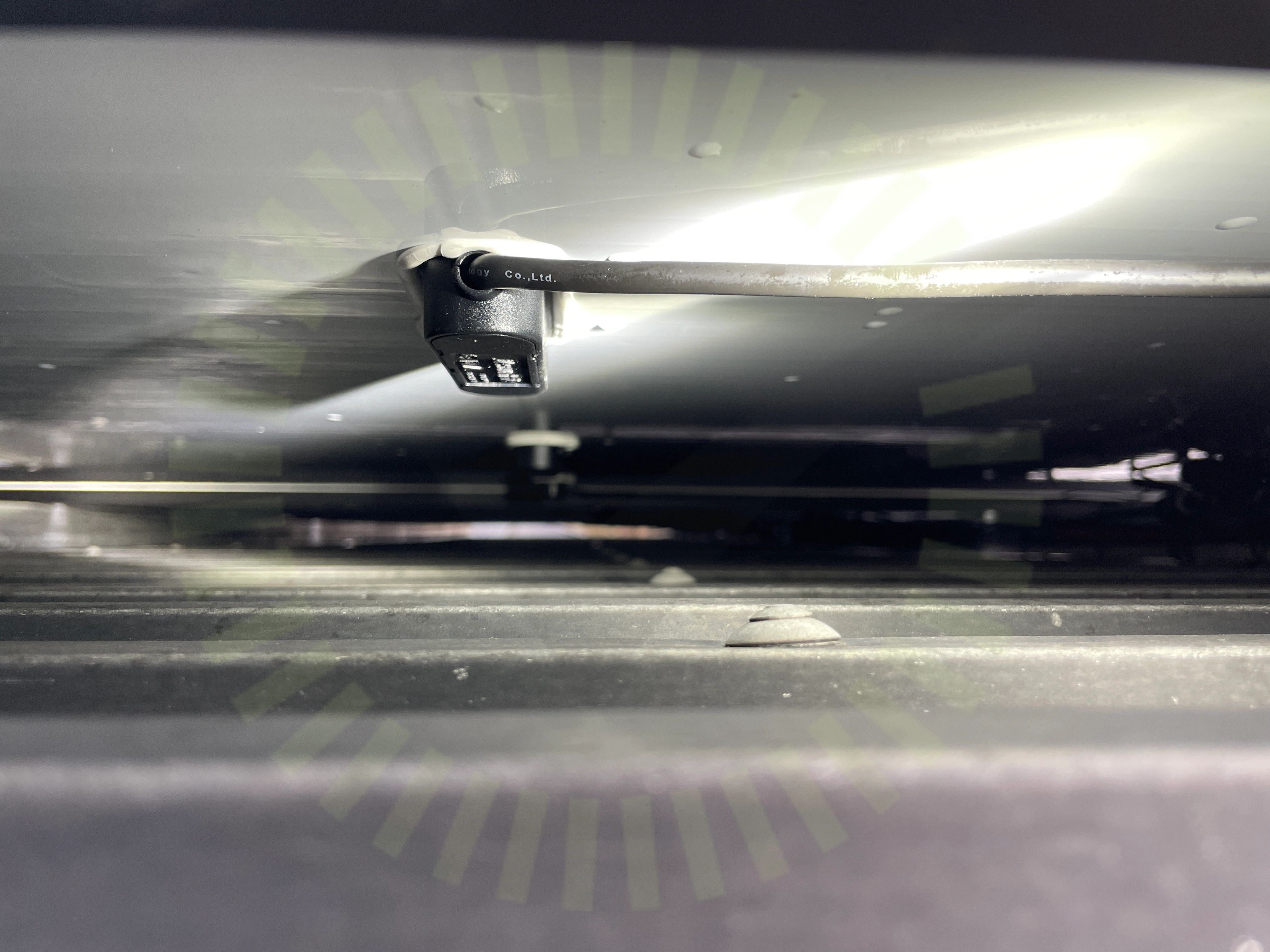

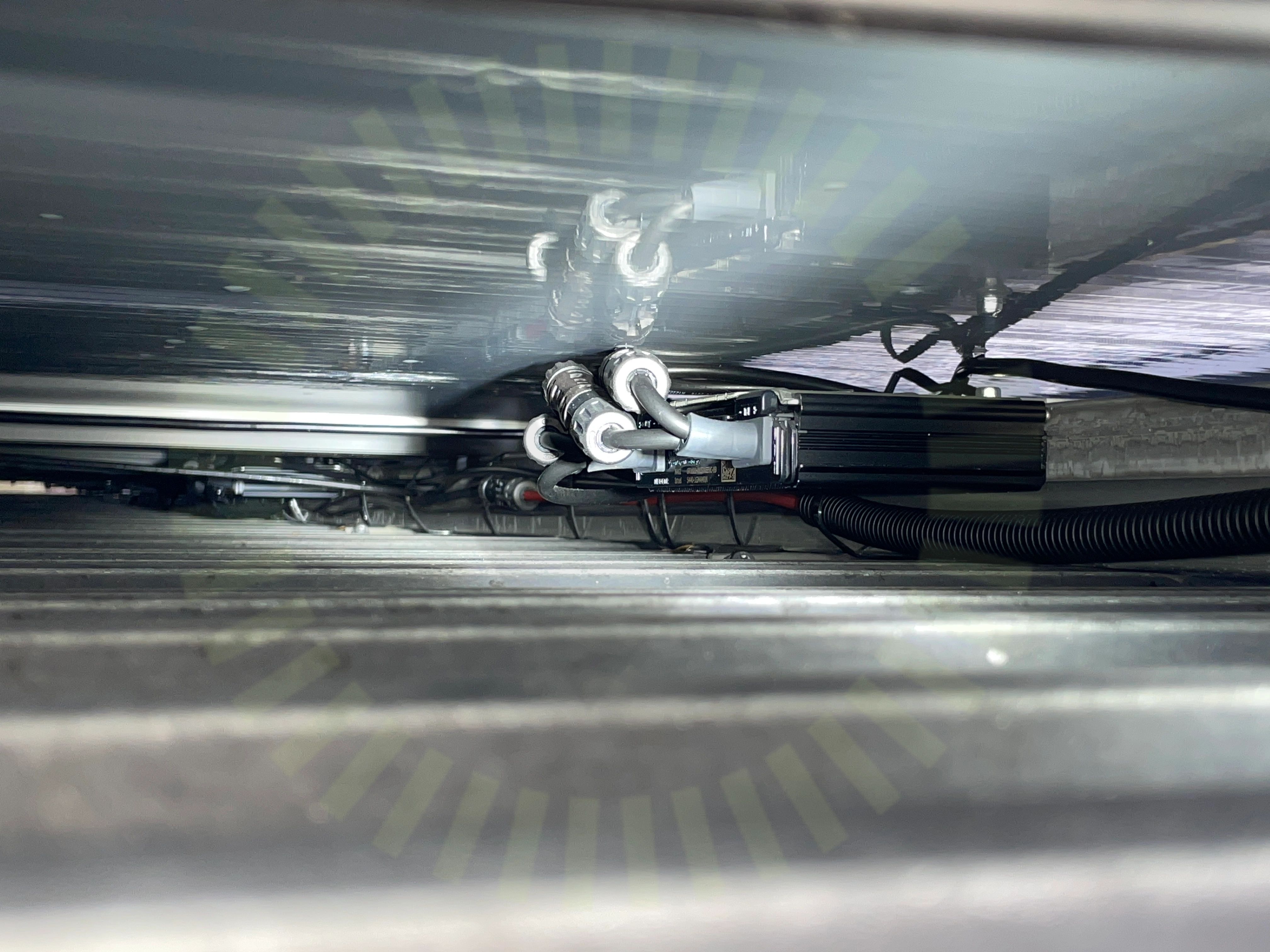

2.1 Dragavlastade

Inte godkänd

Hårt dragna kablar, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

2.2 Dragavlastade

Inte godkänd

Hårt dragna kablar, påverkar dragavlastningen

SS 436 40 00 (522.8.3)

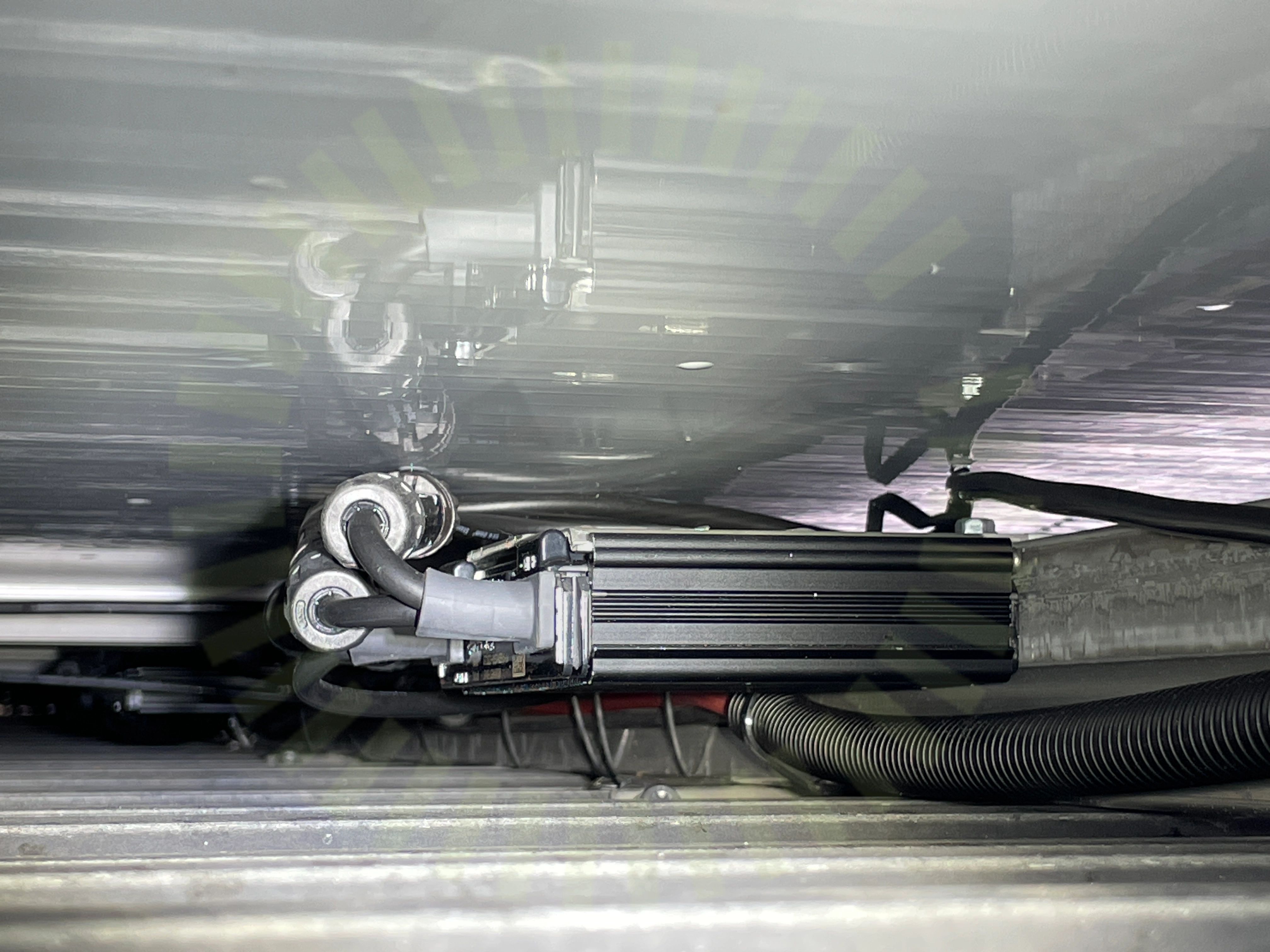

2.3 Föremål mot bakstycke

Inte godkänd

Kontakt ligger och trycker mot panelens baksida

Installation Manual for LONGi Solar PV Modules, V14, Sida 13.

Godkända kontrollpunkter

22/25

Avstånd till takAvstånd till takDräneringshålDräneringshålFästen PlaceringFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadHöjdskillnadMellanrumSkadorSkadorSkadorSkadorSkuggaSkuggaSolpaneler: Fästen: PlaceringSträngförläggningSträngförläggningÖverlappningÖverlappning

Schletter: SingleFix-V

Anmärkningar

7/19

3.1 CC mått

Inte godkänd

Lastberäkning saknas uppmätt mått mellan infästningar 600mm

Tillverkarens anvisningar

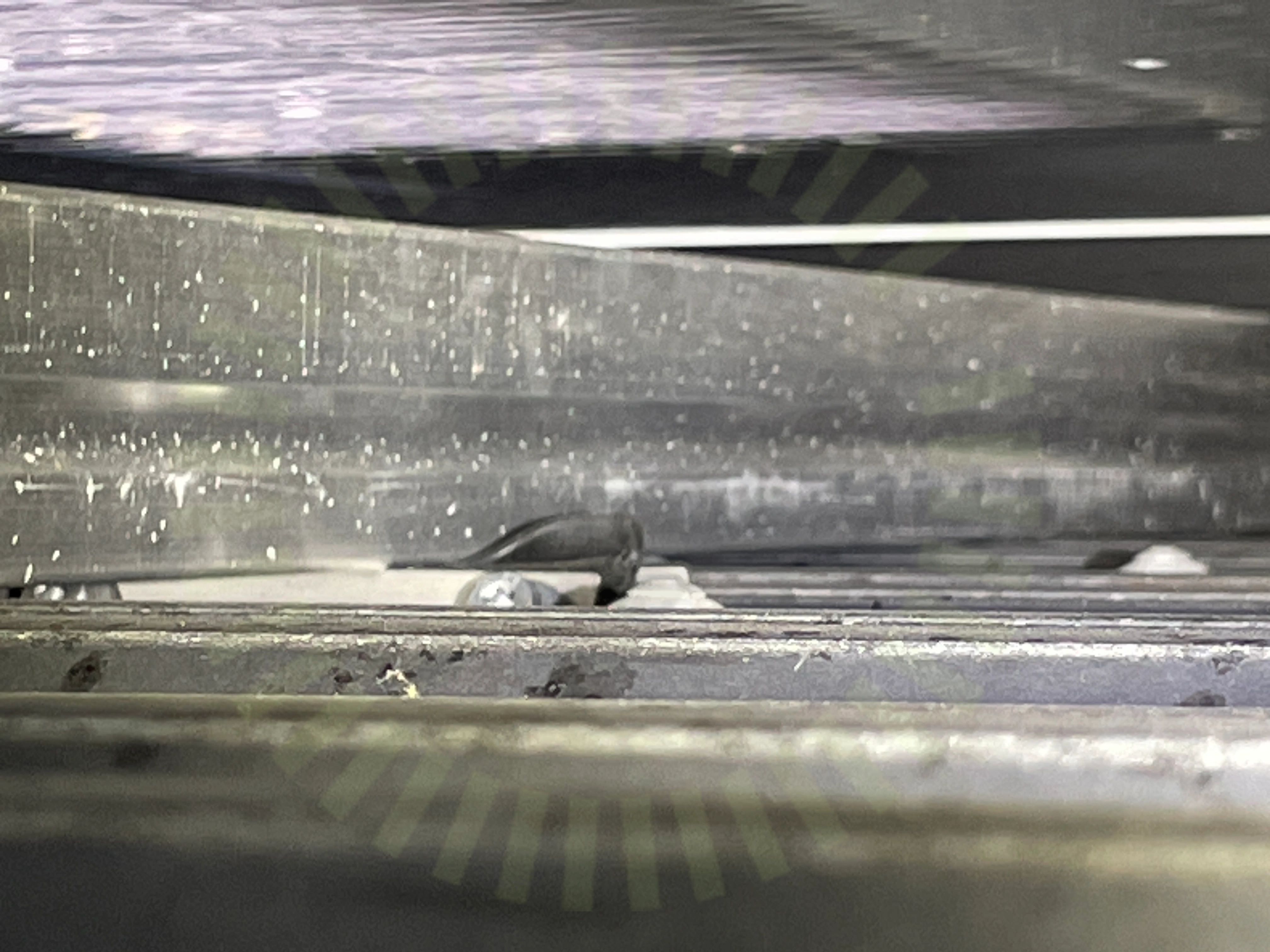

3.2 Infästning full kontakt

Inte godkänd

Gummiskydd sitter ej korrekt monterat

Tillverkarens montageanvisningar

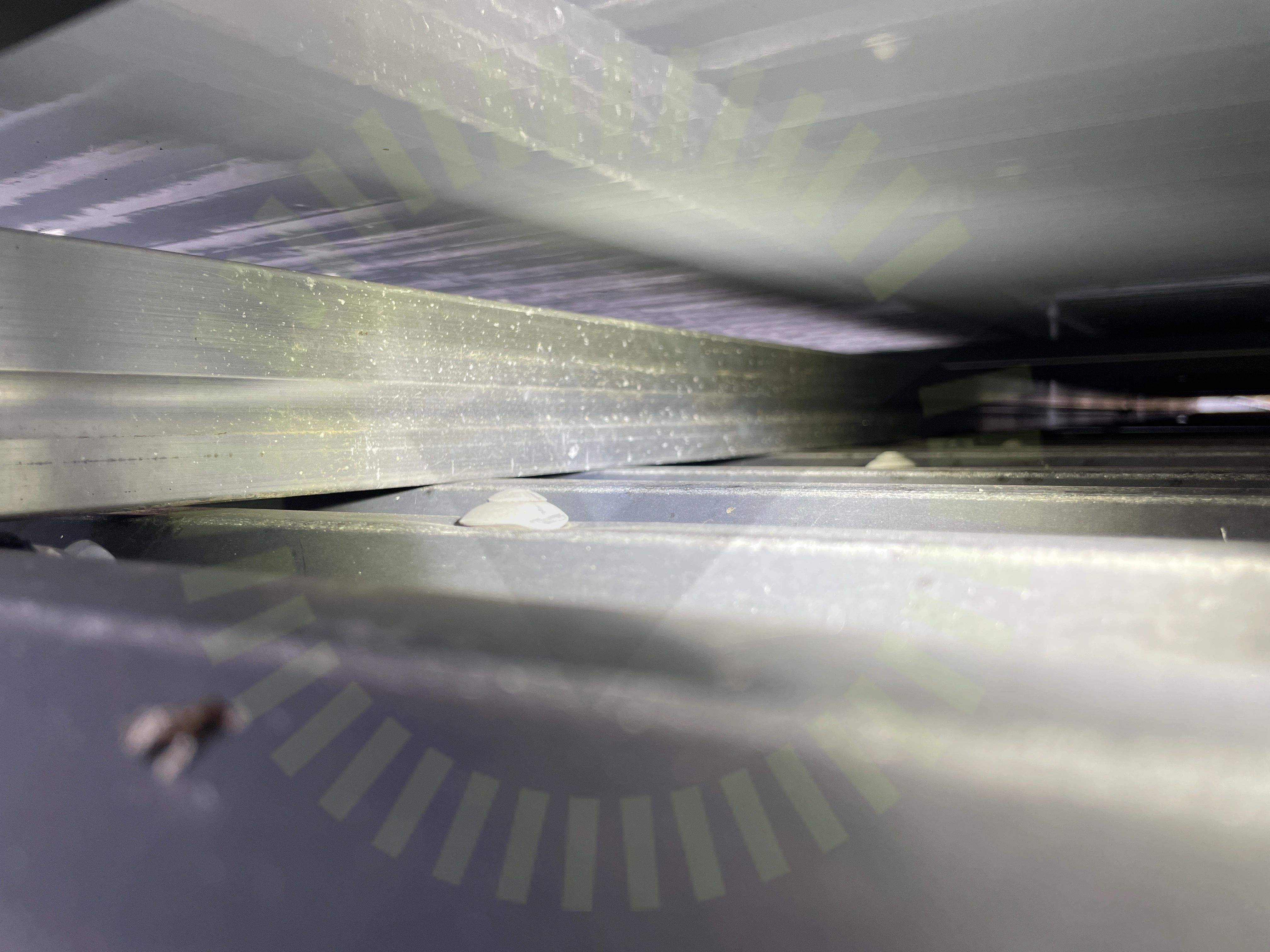

3.3 Infästning skena

Inte godkänd

Skena ligger mot plåttak

Tillverkarens anvisningar

3.4 Kabeluppfästning

Inte godkänd

Hårt dragna kablar, för långt avstånd mellan uppfästninspunkterna

SS 436 40 00 (712.521.101 och 522.8.4)

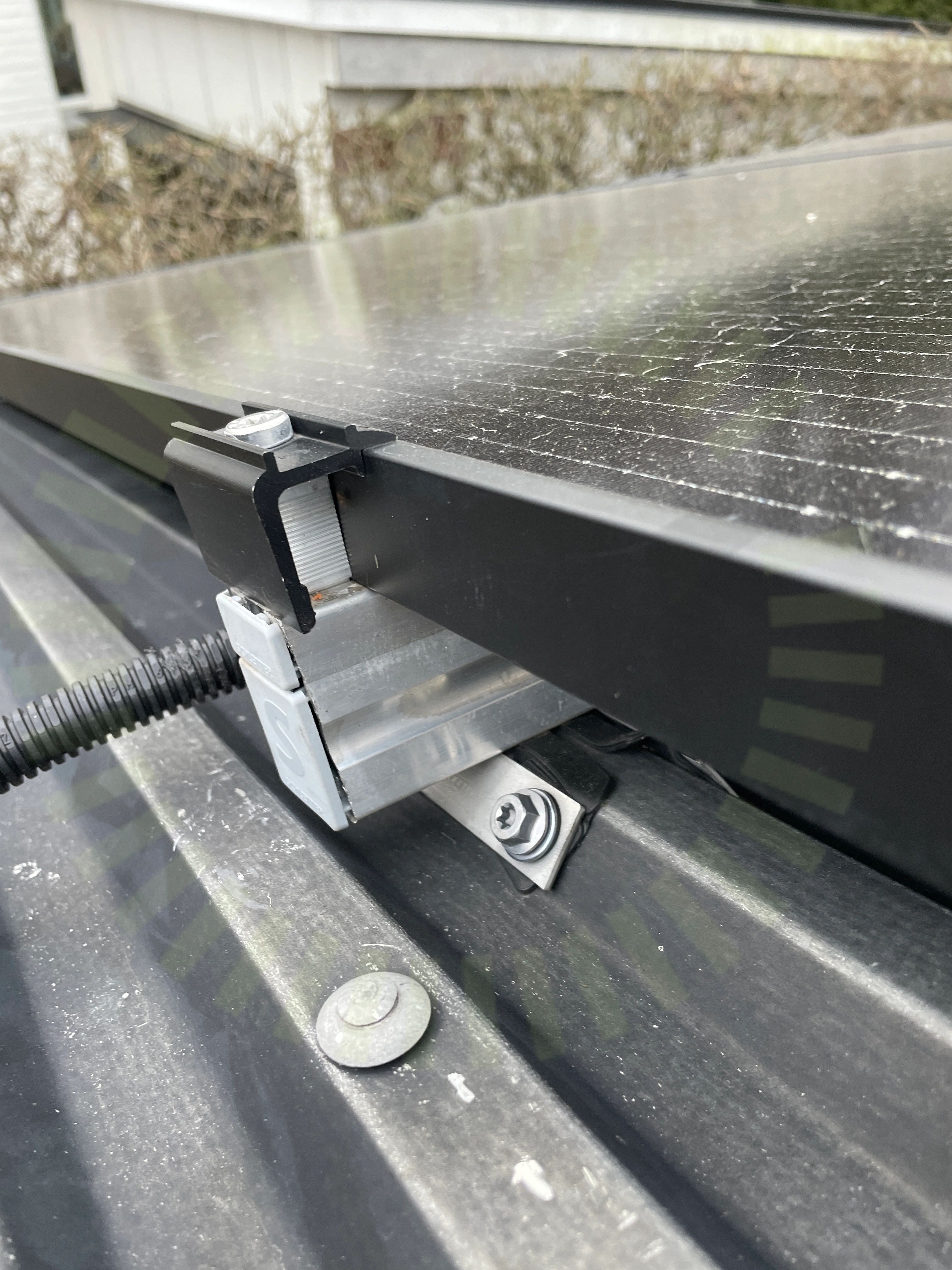

3.5 Slutfäste

Inte godkänd

Skena för kort, fäste ligger i kant med skena.

Tillverkarens anvisningar

3.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas uppmätt mått mellan skenor 1140mm

Tillverkarens montageanvisningar

3.7 Överhäng skena

Inte godkänd

Lastberäkning saknas uppmätt mått överhäng 290mm

Tillverkarens anvisningar

Godkända kontrollpunkter

11/19

Främmande materialMittklämmorPlacering skenaShimsSkadorSkarp kantSkarv skenorSkyddTakgenomföringTakplåt tjocklekVäderbeständigt material

Ej tillgängligt vid besiktning

1/19

Rörlig skarv

SolarEdge: S-Serie

Anmärkningar

3/10

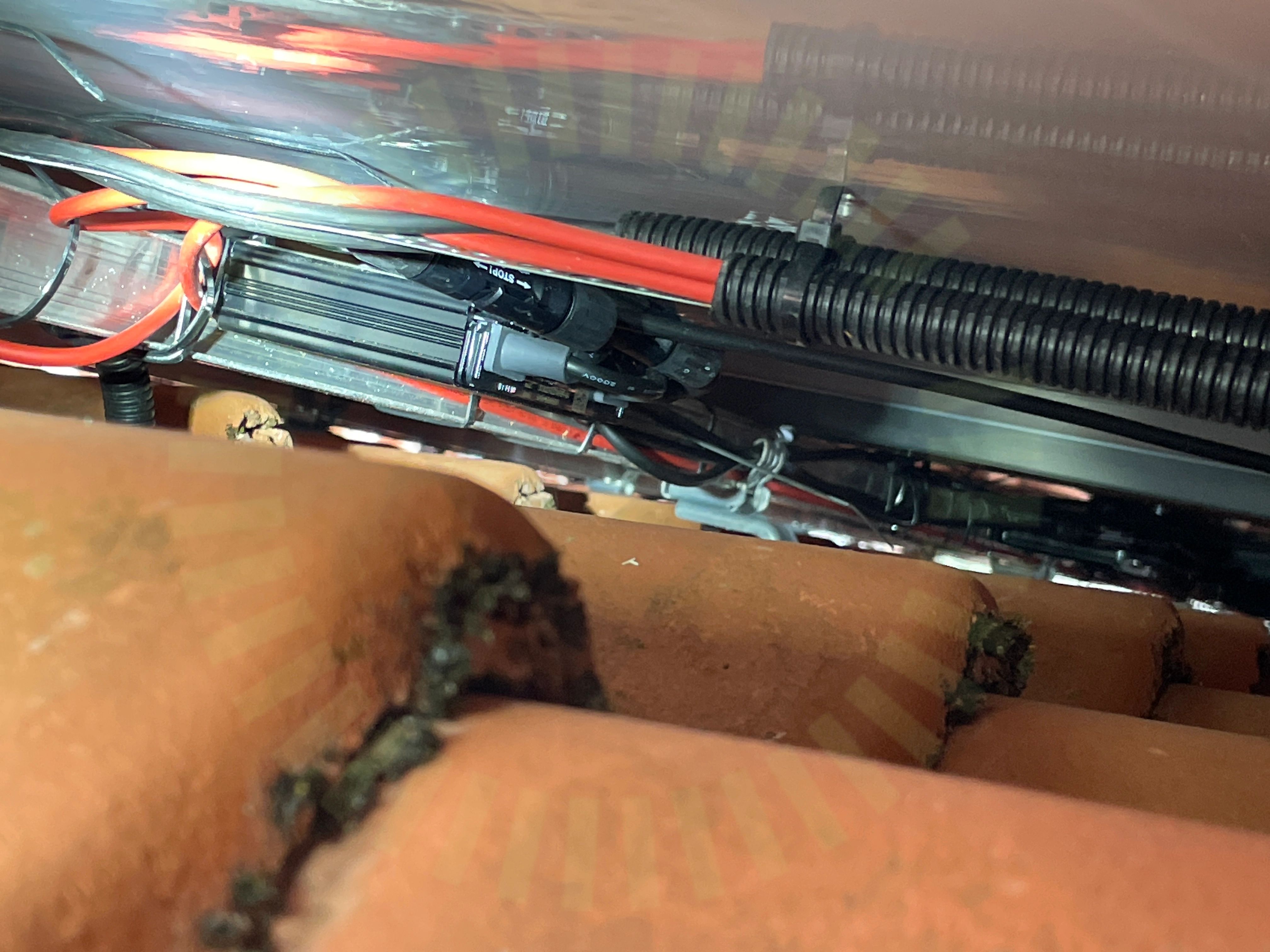

4.1 Dragavlastade

Inte godkänd

Hårda böjar på kablage ut från optimerare

Tillverkarens anvisningar

4.2 Dragavlastade

Inte godkänd

Hårda böjar på kablarna ut från optimeraren

Tillverkarens anvisningar

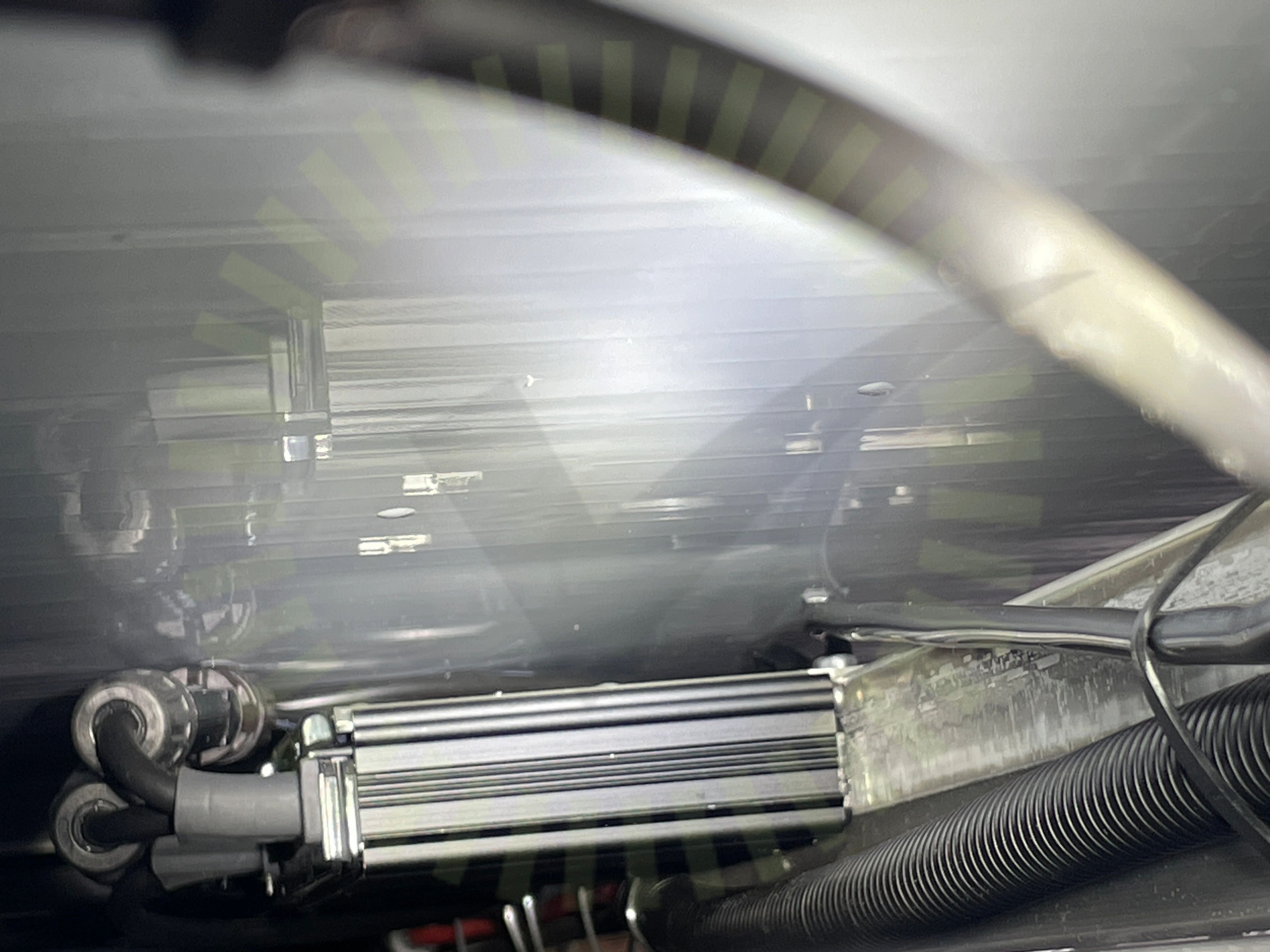

4.3 Placering

Inte godkänd

Optimerare sitter dikt in till skena

Tillverkarens anvisningar

Godkända kontrollpunkter

7/10

Fastsäkring av produktFastsäkring av produktKompatibilitetKompatibilitetKontakterKontakterPlacering

SolarEdge: SE12.5K-SE20K

Anmärkningar

3/30

5.1 DC Förläggning

Inte godkänd

För långt avstånd mellan klammerna på slangen för DC kablage uppmätt avstånd 850mm

SS 436 40 00 (522.8.4)

5.2 Strängschema

Inte godkänd

Strängschema saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

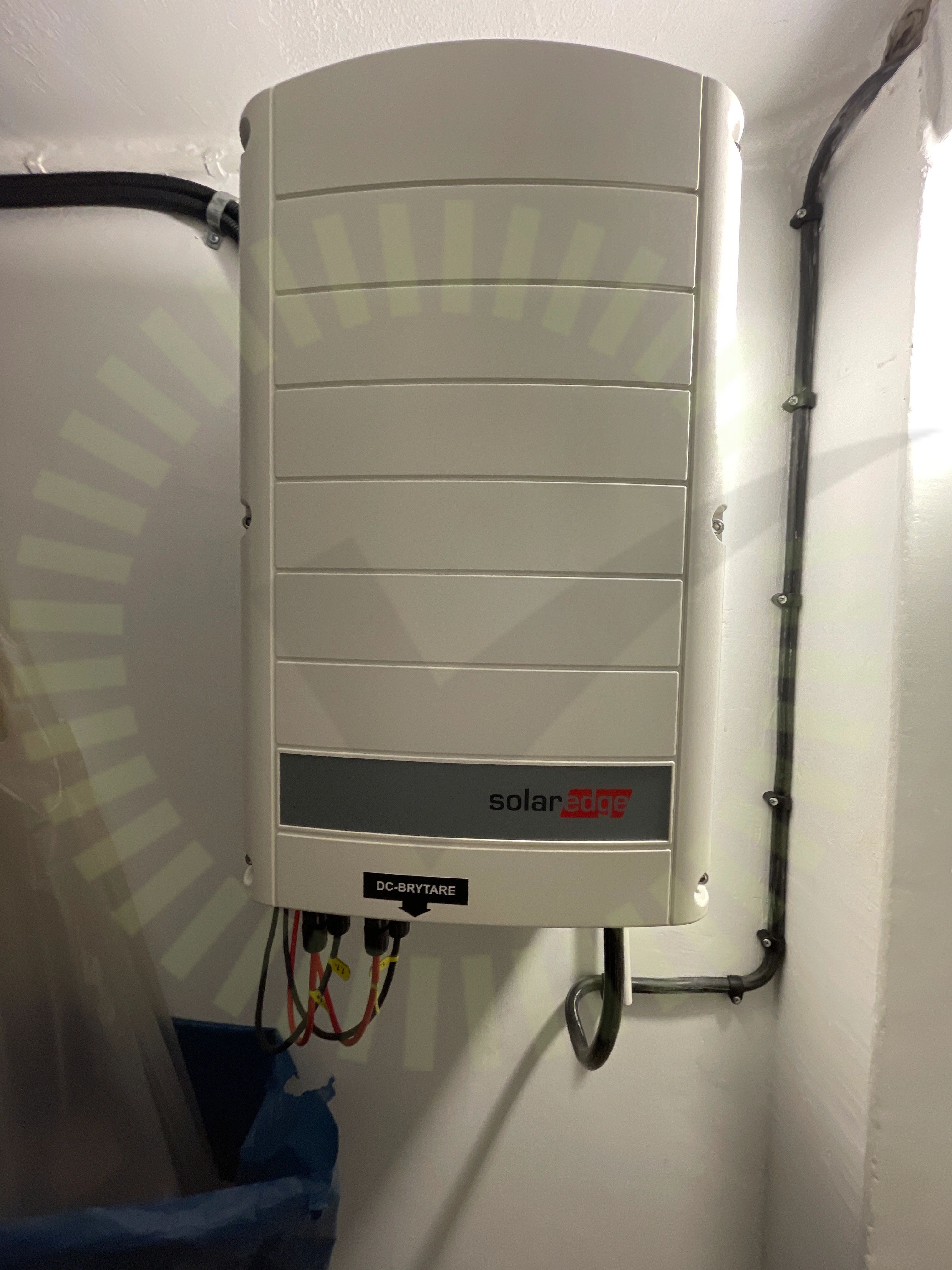

5.3 Varning för likspänning

Inte godkänd

Växelriktare saknar märkning

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

27/30

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningSäkringTillförlitligt fästTätningsinsattsUtrymmeVarning för backspänningVentilationVinkelVärmeutveckling

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
