1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Skandica Solar
Datum
28 december 2023
Ort
Helsingborg, Skåne län
86% godkända14% ej godkända
Om installationen
PanelerLongi: LR5-54HTH
MontagesystemIBC: Aerofix
VäxelriktareSunGrow: SG5-12RT
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Ej tillgängligt vid besiktning
1/3Avtal
Tak 1, IBC: Aerofix
Anmärkningar
5/23

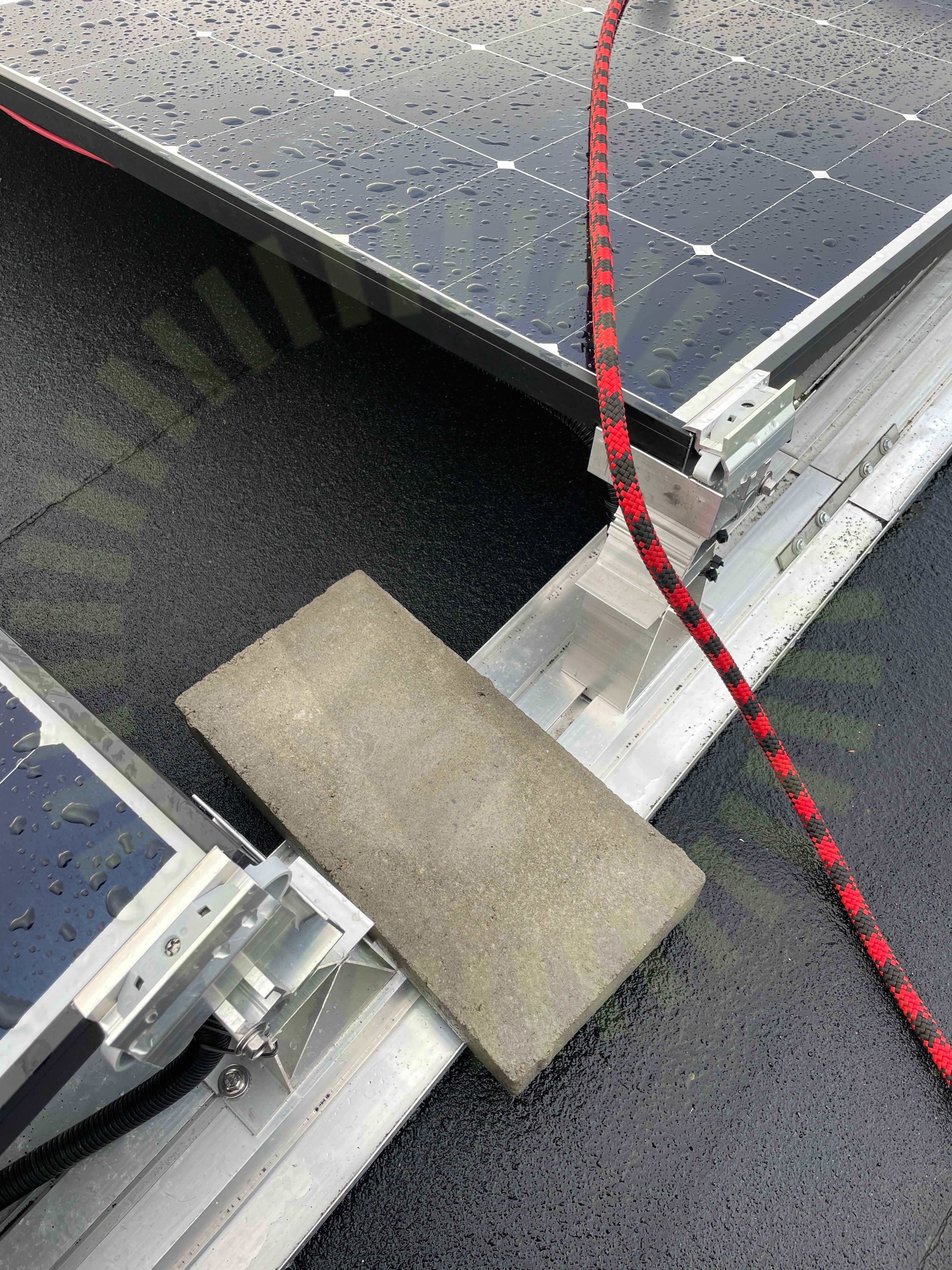

2.1 Ballast tillförlitligt lagda
Inte godkändBallast är inte placerad under panel.
Installation Manual: IBC AeroFix-AeroFlat, Sida 49

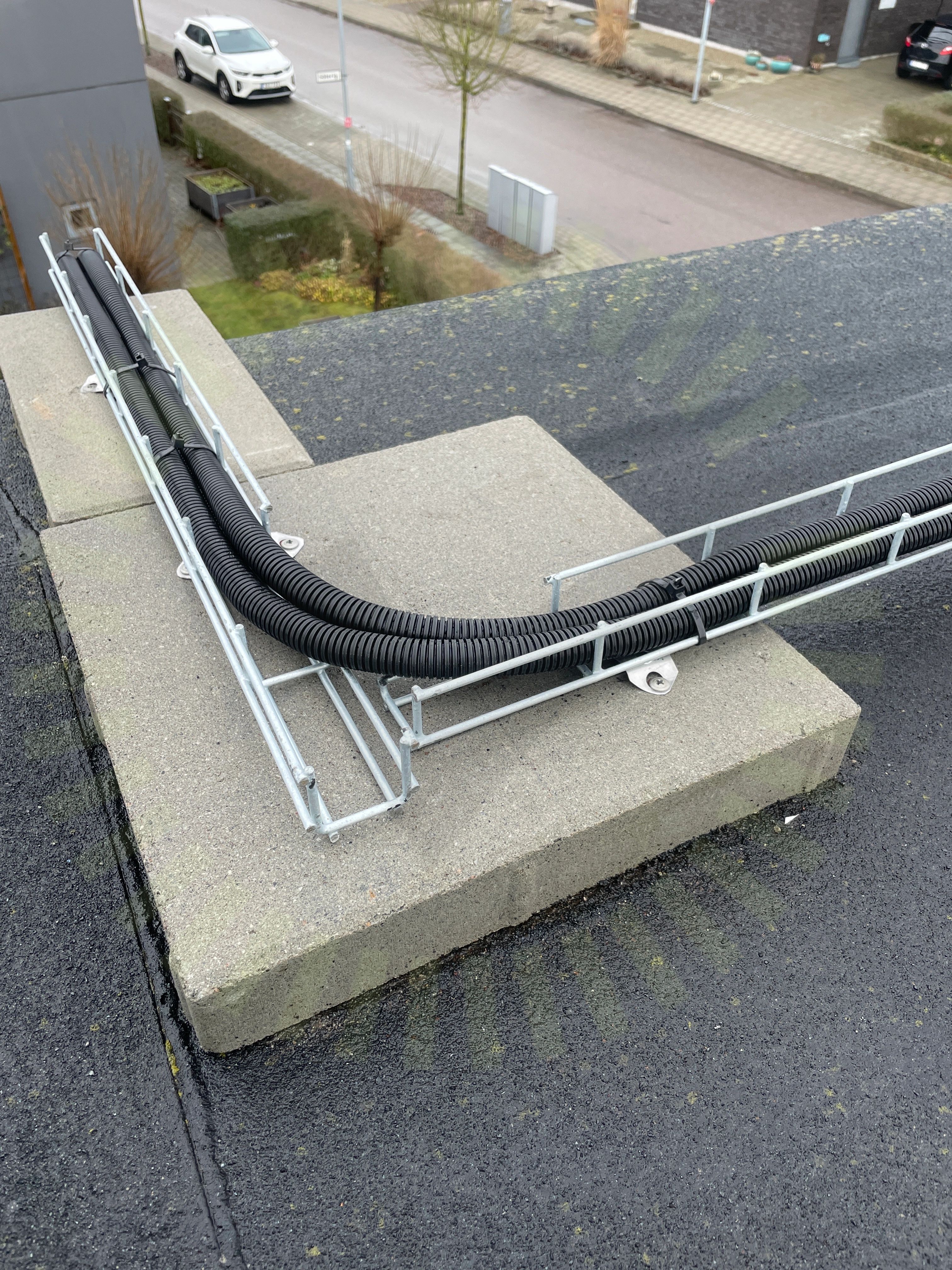

2.2 Skador
Inte godkändBallast sten ligger direkt på takyta. Detta kan påverka takpappen.
2.3 Skenors avstånd till varandra
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot finns ej.
Snö- och vindlastberäkning
2.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
2.5 Viktfördelning
Inte godkändLastberäkning saknas vid besiktningstilfälle.
Snö- och vindlastberäkning
Godkända kontrollpunkter
18/23DC kabel förläggningFastsäkring ballastplåtarFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPanelstödPlaceringPotentialutjämningsledareSkada på klämmorSkenskarvarSkydd under skenaSupport för skenaTakets lutningVindplåt Väderbeständigt materialÄndklämmor
Tak 1, Longi: LR5-54HTH
Anmärkningar
1/17

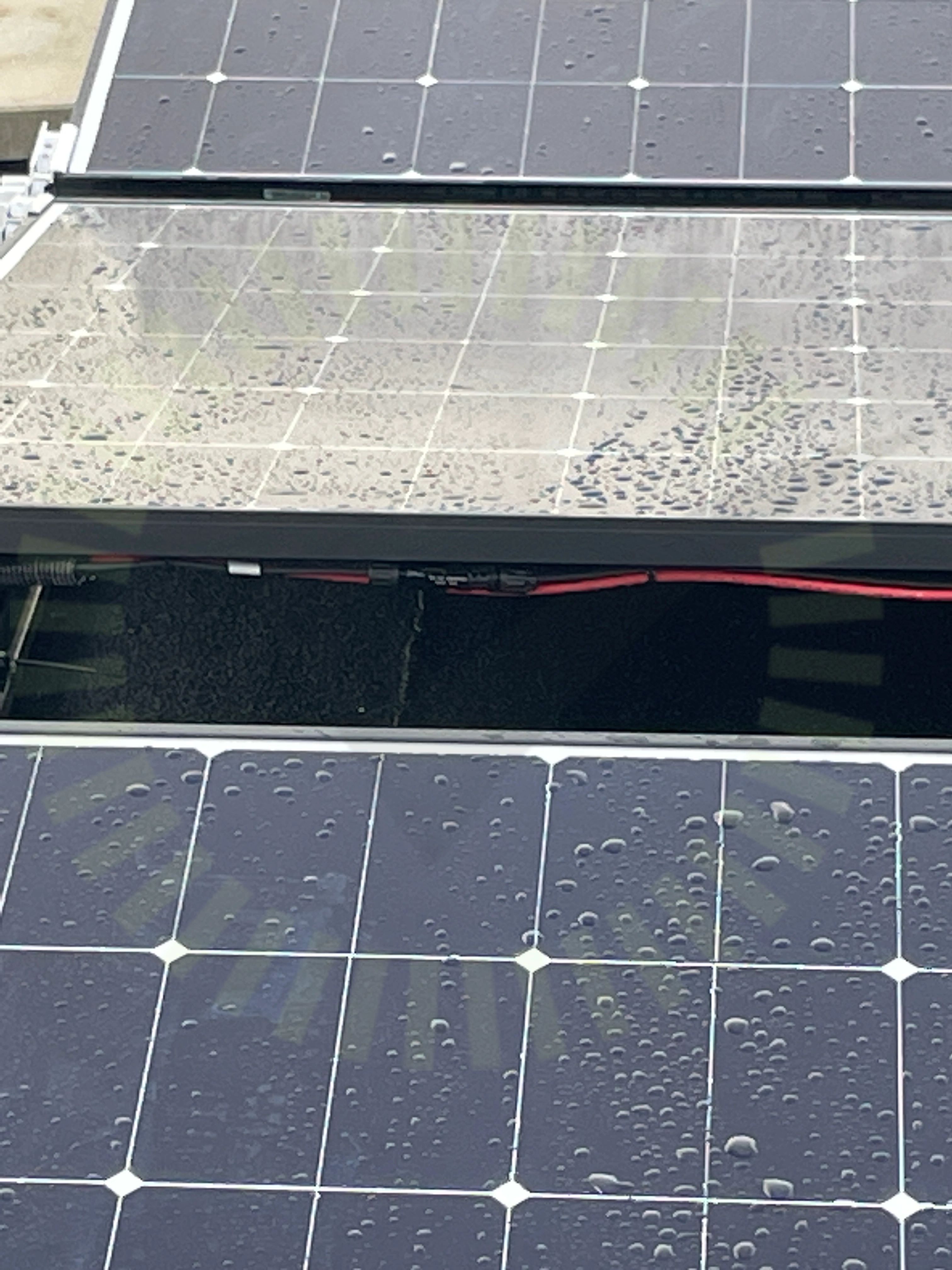

3.1 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
16/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/36

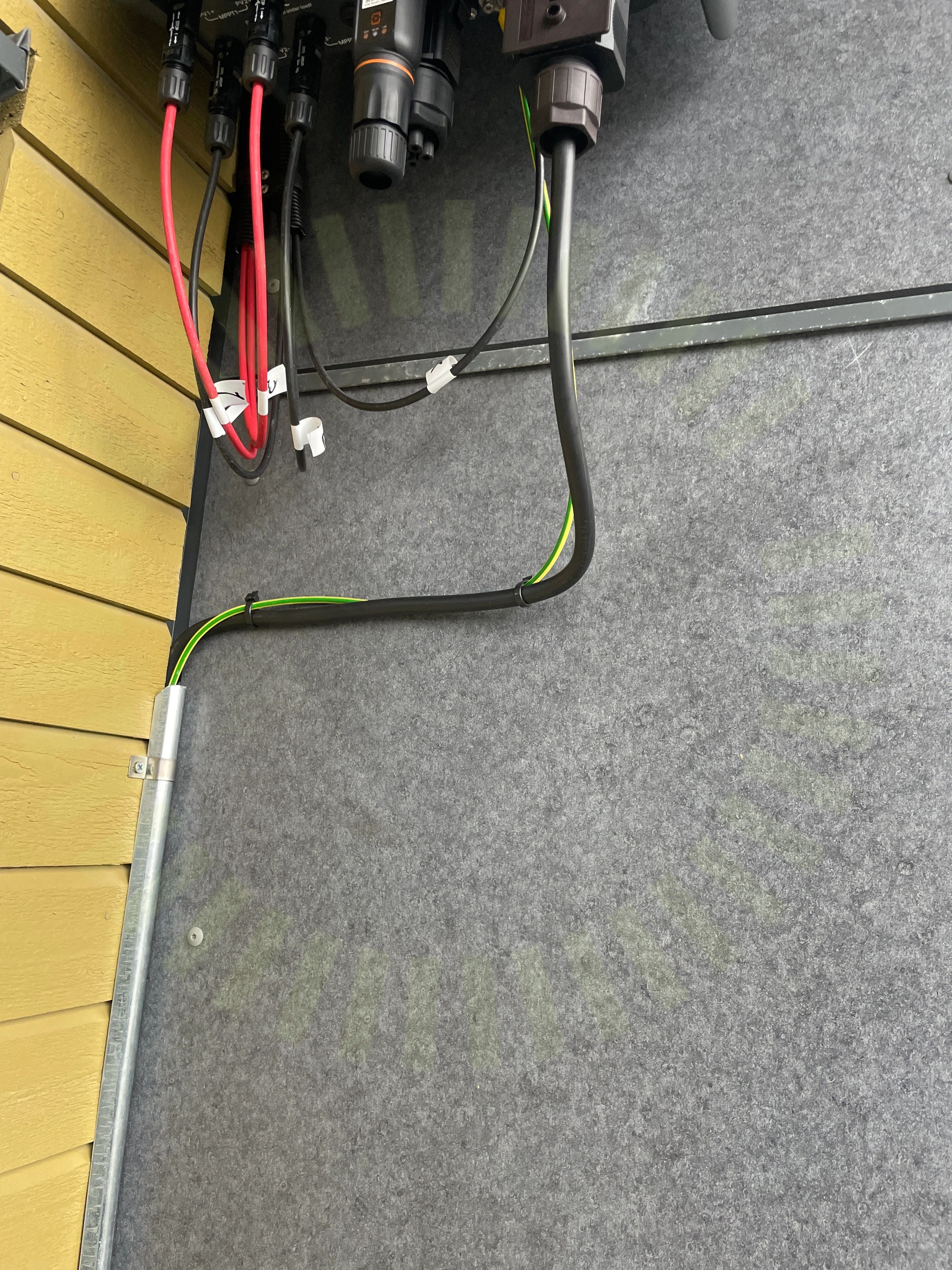

5.1 AC Kablage förläggning
Inte godkändInfästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.
SS 436 40 00 (522.8.4)

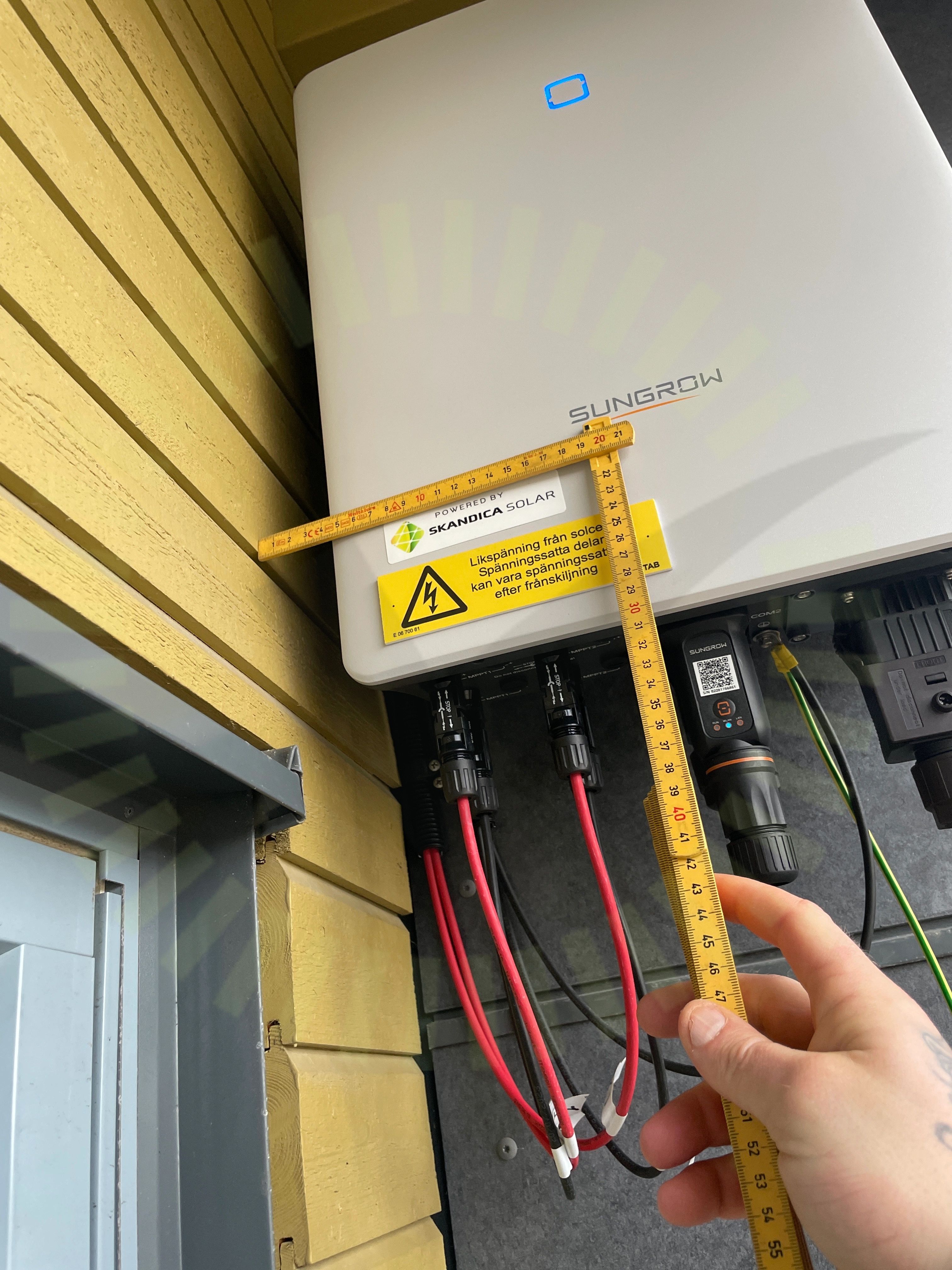

5.2 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära taket och väggen.
SG3.0-20RT-UEN-Ver18-202212, Sida 22

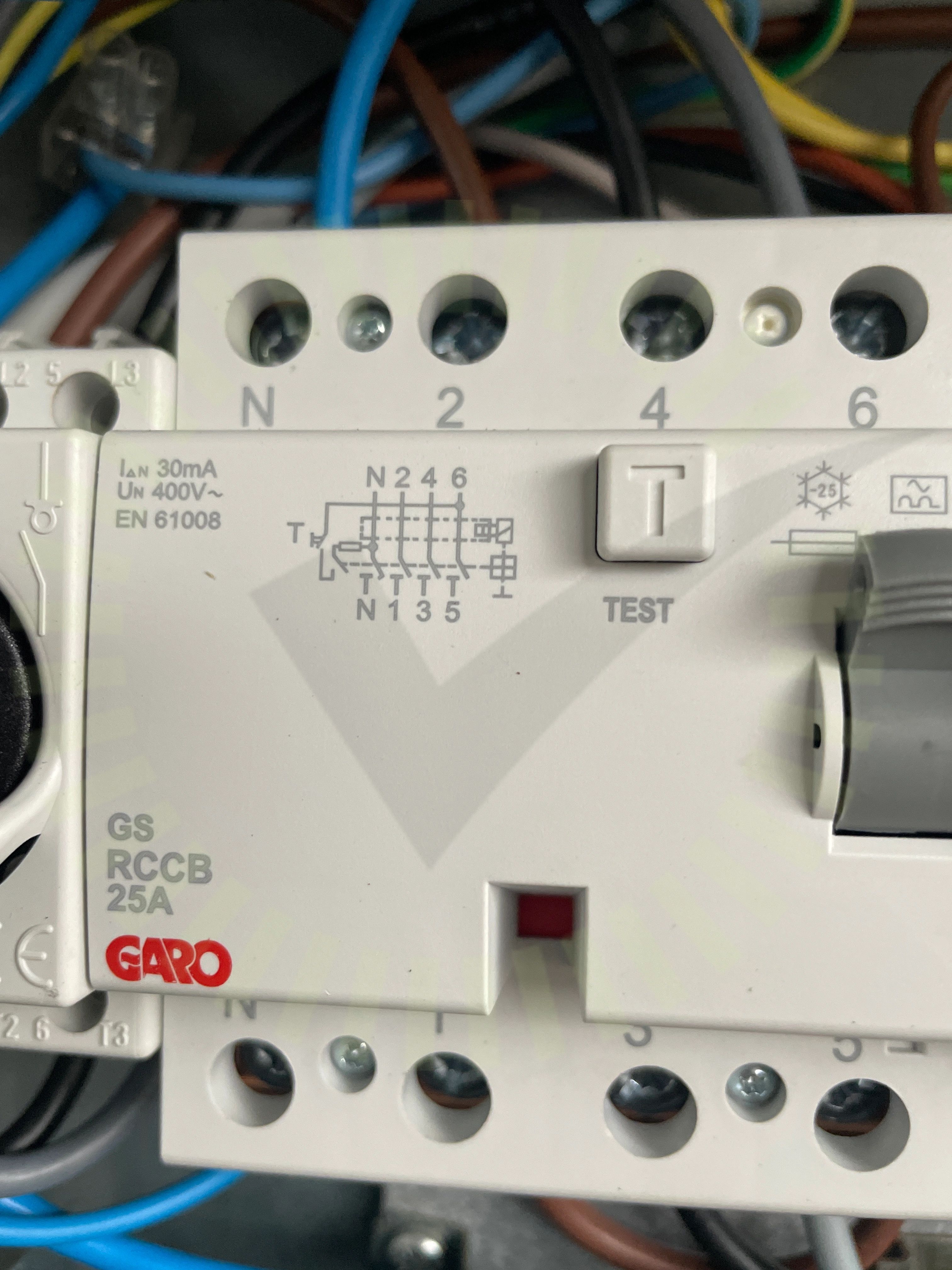

5.3 Jordfelsbrytare
RekommendationJordfelsbrytaren bryter inte på rekommenderad mA.
SG3.0-20RT-UEN-Ver18-202212, Sida 34

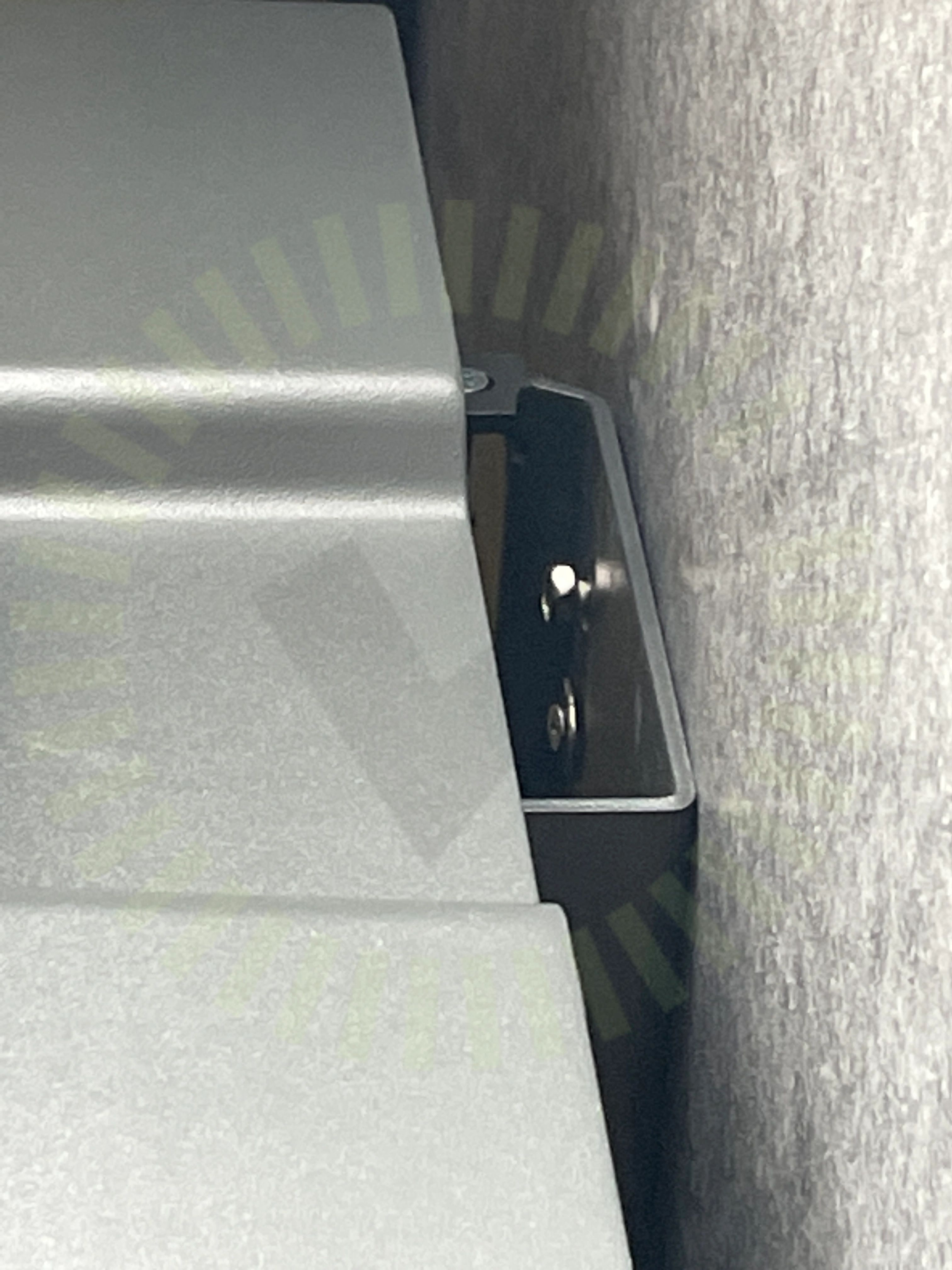

5.4 Infästning
Inte godkändVäxelriktaren ska sitta tillförlitligt fäst och enligt tillverkarens anvisningar. Ena skruven sitter inte ordentligt i vägg. Växelriktare rör på sig.

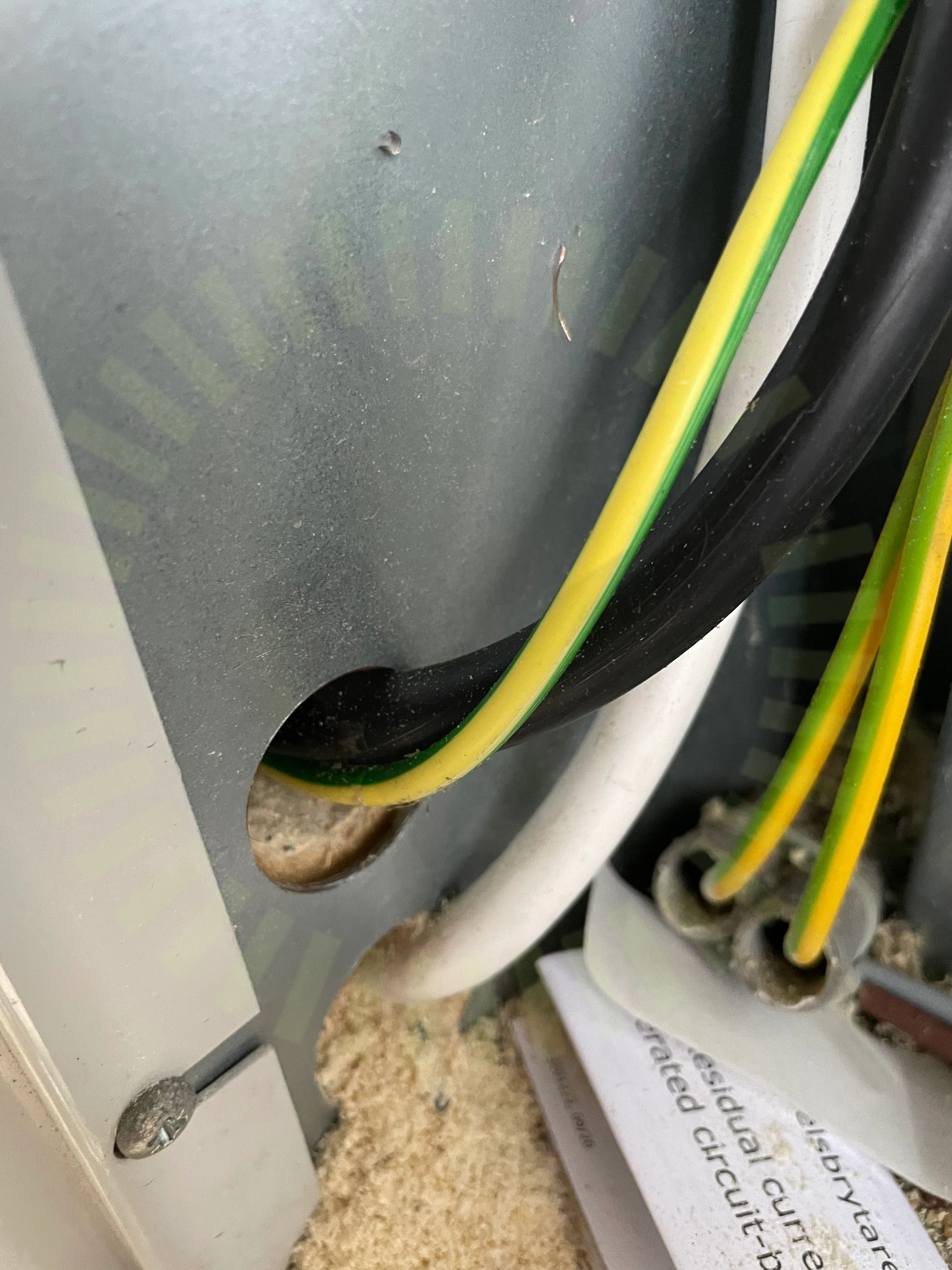

5.5 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
27/36AC kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
4/36DC Max SpänningDC Max StrömDC Min SpänningSträngdesign
